导读：在接下来的内容中，通过国电泰州二次再热电厂的实际案例，我们来看看旁路系统的解决方案是如何为二次再热发电厂节约

在接下来的内容中，通过IMI关键流体技术在国电泰州电厂二次再热旁路应用中的解决方案，我们来看看旁路系统的解决方案是如何为二次再热发电厂节约能耗、提高经济效益的。

上期回顾: 《揭秘 | i阀哥与二次再热发电机组的不解之缘（一）》（点击进入）

上文要点

火力发电采用二次再热技术的原因

二次再热技术的主要技术挑战

与

华能安源电厂采用IMI CCI BTG旁路技术不同的是，国电泰州电厂#3二次再热机组采用的是IMI 关键流体旗下德国IMI Bopp & Ruether旁路技术，共计8套高、中、低旁路组成整个旁路系统，以配合和优化机组启动，保护汽轮机，提供安全功能保护锅炉系统，以及配合再热器安全阀保护再热系统。这笔订单是在2013年6月签订，并于半年之后交货。

IMI CCI的BTG技术

二次再热电厂中旁路系统阀遭遇的技术难点

除材质问题外，因为增加了中旁阀，形成高中低三级串联旁路系统，这就比一次再热的二级串联旁路复杂，因此需要各级旁路同时协同配合以完成整个启动过程。同时这种复杂性对锅炉的影响也很大，运行时对阀门的控制性要求更高。

IMI Bopp & Ruether技术

此外，由于中、低旁路的入口压力要小于标准一次再热机组的旁路，这要求非常大的阀门尺寸来应对2倍于一次再热机组内的流量。

IMI关键流体技术在国电泰州二次再热旁路应用中的解决方案

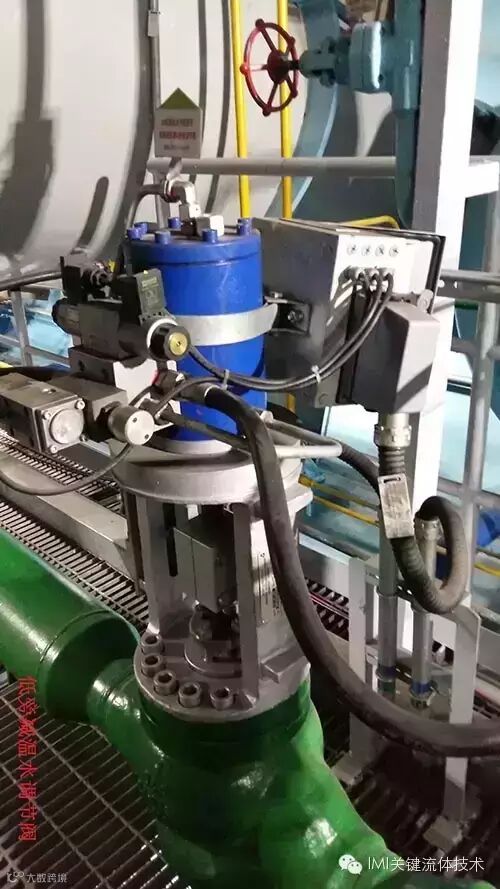

根据这些实际的应用工况，IMI关键流体的高旁阀采用多级笼罩、加大行程等方法来应对，控制过程流速并降低震动噪音，同时增加了阀门的调节性能，实现压力和温度控制。

IMI关键流体的旁路阀技术对锅炉系统起到安全保护功能。在启动阶段优化工质、缩短启动时间，实现锅炉与汽轮机的最佳匹配，在运行阶段保护汽轮机。此外，还可以实现增大行程、增加可调比，并采用蒸汽辅助雾化增强雾化效果，避免内件受到过大热应力。

安全可靠的液压系统为阀门的动作提供动力保障，系统采用硬管作为液压块与执行机构之间油路通道，避免用螺栓连接，增加了可靠性，防止因螺栓松动造成油系统泄漏。

i阀哥

想知道通过采用二次再热技术，用户可以提高多少能效，从而带来多大的经济效益么？敬请关注‘i阀哥与二次再热发电机组的不解之缘（三）’
