作者
Author
Frank Xu 博士
任MacDermid Alpha Electronics Solutions公司表面涂层产品全球总监。
行业对电子设备更高可靠性、性能及更多功能的需求从未如此迫切，尤其是在汽车、军用和航空航天以及高性能计算（HPC）等关键市场中，故障是不可接受的。
为了满足日益增长的需求，IPC 4-14F 标准委员会发布了IPC-4556 《化学镀镍/化学镀钯/浸金（ENEPIG）表面涂层规范》的新修订版。
因ENEPIG与金属线键合的兼容性、耐腐蚀性和在多次组装中的耐用性而广受信赖，所以仍然是可靠的表面涂层技术。但IPC-4556A 标准发布后，制造商现在面临更为严格的工艺控制。
IPC-4556A标准新增的要求既是挑战，也是机遇：制造商需要在更严格的合规性与能够交付高度可靠的下一代电子产品之间找到平衡。
2025年6月发布的IPC-4556A版是为了与ENIG标准（IPC-4552B）的变更相一致而开发的，IPC-4552B是旨在提高沉积均匀性、耐腐蚀性和测量能力的质量标准。对于PCB制造商来说，IPC-4556A带来了在达到并持续提供所需质量水平方面的挑战。
本文将讨论IPC-4556A版的主要变更，帮助制造商理解并应对新规范带来的挑战，使其能够提供更高质量的ENEPIG沉积层。
为提高耐腐蚀性采用ENEPIG及开发IPC-4556
表面涂层是施加于PCB的保护涂层，可提供可焊接表面，能够抵抗运输、储存以及多次回流焊接操作。对于PCB的表面涂层，有多种选择，包括有机可焊性保护剂（OSP）、浸锡、浸银、化学镀镍/浸金（ENIG）和化学镀镍/化学镀钯/浸金（ENEPIG）。
选择依据是符合终端用户应用要求的最低成本选项。制造商必须考虑PCB的应用、组装复杂性、频率要求和环境目标。
ENIG 和 ENEPIG 表面涂层因其高耐腐蚀性、长保质期以及在多次回流焊接中的耐用性而闻名，这使得它们非常适合那些要求长期可靠性的关键任务应用。
尽管ENEPIG的成本较高，但在过去十年中，其应用逐渐增加。这是因为对金属线键合能力的需求不断增加（例如，在LED制造中），同时也因为人们认为增加化学镀钯层可以消除与NEIG相关的腐蚀缺陷。
以上为广告，与原文内容无关
ENEPIG 在20世纪90年代中后期首次获得关注，行业将其作为解决 ENIG 中常见超强腐蚀问题（如黑盘缺陷）的方案。
然而，添加钯层引入了新的挑战，有时会导致更局部和更严重的腐蚀事件。IPC-4556 的第一版于 2013年1月发布，只对金层的最小厚度做出了规定，为 1.2 μin。
许多制造商认为增加金层厚度可以提高金属线键合性能。然而，尽管更长的浸金时间增加了金层的厚度，但因此也导致了更严重的局部腐蚀问题。为了解决这一问题，2016年3月发布的修订版1引入了金层最大厚度限制，为2.8 μin。
由于腐蚀问题仍然是行业中的主要关注点，化学材料供应商响应这一挑战，开发了旨在减少这些风险的替代金沉积技术。
这些还原辅助型或混合型金沉积系统利用化学还原剂提供为促进金沉积所需的部分电子，从而减少通过电化学置换反应沉积的金量，并因此减少所需的镍溶解（或腐蚀）量。
还原辅助金系统最初是为ENIG设计的，但传统的电化学置换反应浸金工艺的发展已足以轻松满足甚至超过IPC-4552A和随后B版的腐蚀要求。而在ENEPIG中，使用混合型金技术时才能真正观察到显著的耐腐蚀性提升。
这些进展，以及对可靠 ENEPIG 沉积层构成的更深入理解，促成了 IPC-4556A 的更新。IPC-4556A 要求 PCB 制造商证明他们能够准确测量并控制化学镀镍、钯及金层的厚度，以及镍层中的磷含量，并符合新的耐腐蚀标准要求。IPC-4556A 涵盖了采用浸金工艺的传统 ENEPIG，以及诸如还原辅助金等新型镀金工艺。
因此，制造商必须开展更多工作，以确保 ENEPIG 沉积层符合 IPC-4556A 标准要求。
IPC-4556A：更严格控制ENEPIG 金层厚度
IPC-4556A 保留了与先前版本相同的3层镀层厚度规范：
•化学镀镍：3 ~ 6 µm，允许偏差为平均值的 ±3 个标准差
•化学镀钯 ：0.05 ~ 0.3 µm，允许偏差为平均值的 ±3 个标准差
•金层：最小厚度 0.03 µm，允许偏差为平均值的 ±3 个标准差，最大厚度为 0.070 µm
镍层和钯层的公差相对容易实现。然而，金层却是最大的挑战，其规范范围最窄，且影响因素比 ENIG 更多。
依据 2013 年IPC-4556进行的循环测试结果确定金层的最小厚度，以确保焊接和金属线键合性能。
2016 年发布的修订版 1 规定了最大厚度限值，旨在防止使用电化学置换/浸金系统时产生过厚的金层沉积及相关腐蚀风险。
保持 ENEPIG 金层厚度比 ENIG 涉及更多影响因素，因此需要更多的统计过程控制要求，以维持更严格的 IPC-4556 ENEPIG 厚度公差。
IPC-4556A 中 ENEPIG 的金层厚度范围仅为 1.6 µin，而在 IPC-4552B 中 ENIG 的金层厚度范围为 2.36 µin。要维持这一更窄的范围，需要稳定的 SPC以及对测量系统误差的谨慎管理。
根据 IPC-4552B 的规定，需通过一级量具研究评估XRF 测量系统的可重复性。对于低能力系统（Cg ≤ 1.33），必须要么增加测量次数（但在生产中往往不切实际），要么采用安全缓冲区进一步缩小公差范围。
在实际操作中，不符合要求的 XRF 系统可能会将允许的金层公差减少多达 20%，从而会增加不合格风险，迫使制造过程控制需要更加严格。
对于制造商而言，尤其是那些使用老式 XRF 设备的厂家，更严格的规格要求、SPC需求增加以及生产节奏压力的叠加，使得在 IPC-4556A 标准下实现 ENEPIG 合规成为重大的制造挑战。
IPC-4556A 中的沉积层厚度测量能力
IPC-4556A 保留了使用一级量具研究验证 XRF 测量重复性的要求，用于监控 ENEPIG 沉积层厚度。
重复性（Cg/Cgk ≥ 1.33）可确保在相同条件下、对同一部件可以获得一致的读数，从而使更多的规格窗口可用于真正的工艺波动。
如前所述，基于准直器的 XRF 系统往往达不到这一阈值，因而需要采用安全缓冲区来进一步收紧公差窗口。
而新一代技术，如多毛细管光学 XRF，则能显著提高重复性，减少对安全缓冲区的依赖，允许充分利用 IPC-4556A 所规定的金层厚度范围。

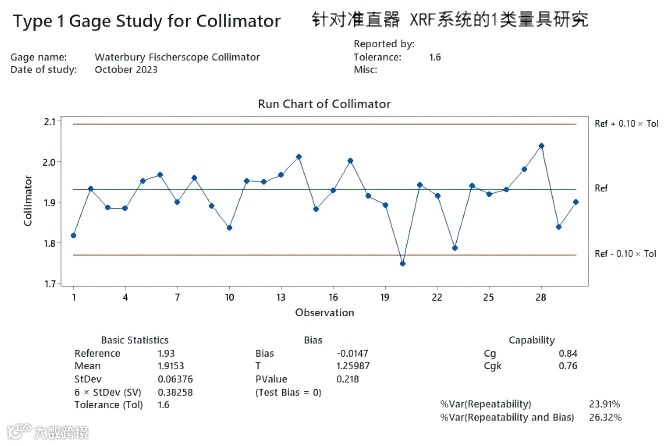

图 1a：针对使用准直器式 XRF 系统测量金层厚度的1类量具研究

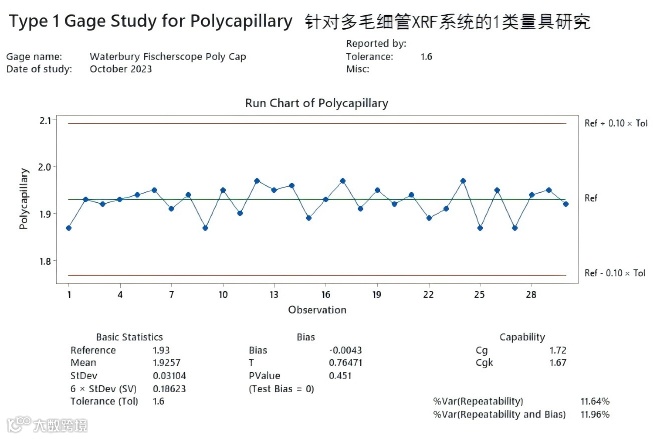

图 1b：针对使用多毛细管XRF系统测量金层厚度的1类量具研究
在对比研究中，两种系统对厚度为1.93µin的 ENEPIG 金标准进行了 30 次相同的测量。
准直器式 XRF 系统测得的 Cg/Cgk 值分别为 0.84/0.76，触发了缓冲安全区，使可用公差缩减至标准的 76%。
而多毛细管XRF系统则获得了 1.72/1.67 的 Cg/Cgk 值，无需启用缓冲安全区。

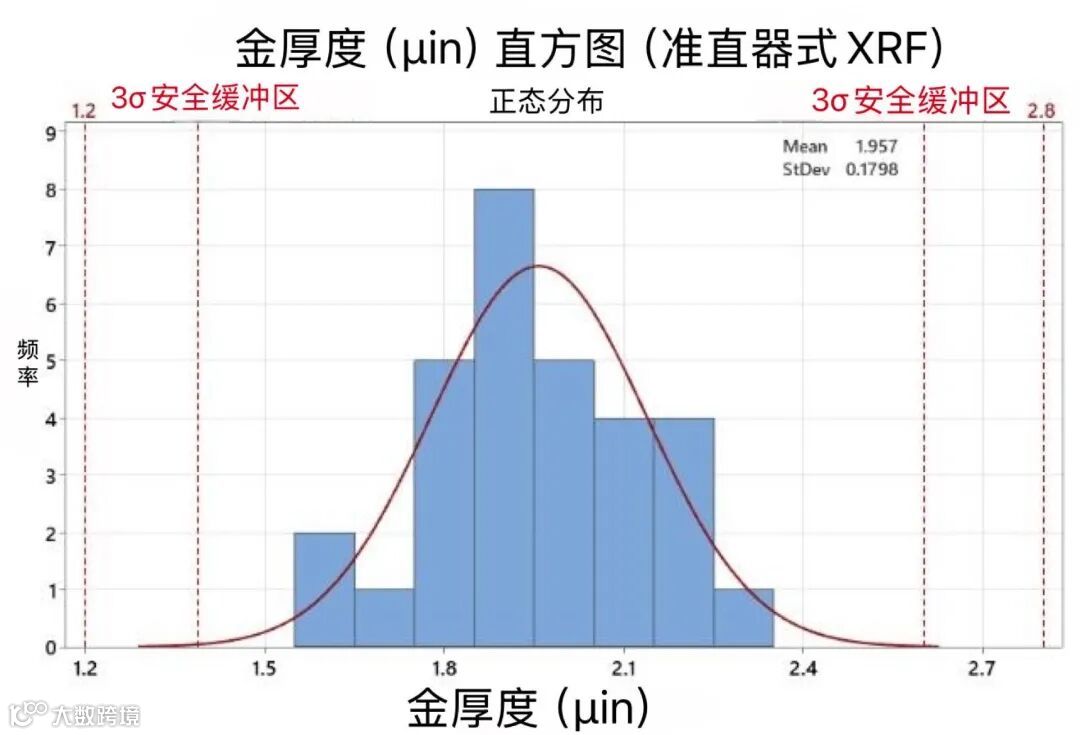

图 2a： 使用规定安全缓冲区的准直器式 XRF 金厚度数据评估

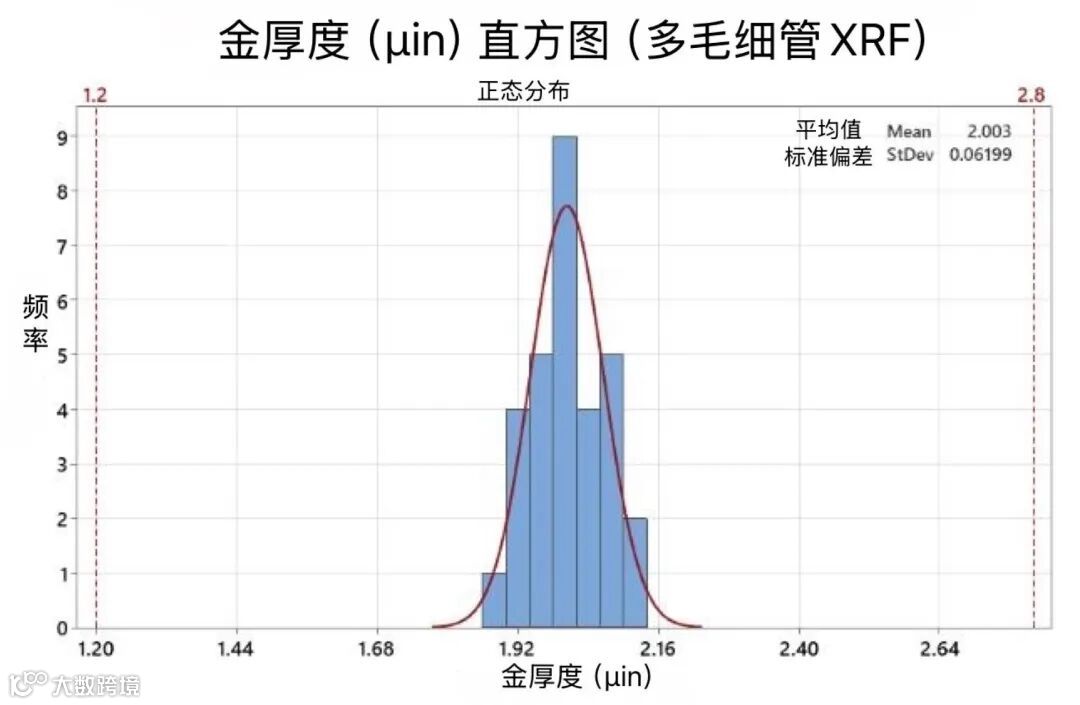

图 2b： 多毛细管 XRF 金厚度数据评估（无需安全缓冲区）
对生产样品进行的过程能力分析表明，两种系统均符合 IPC-4556A 金厚度限值要求。
然而，低能力的 XRF 系统使过程能力指数 Cpk 从 5.17 降至 1.07。
这一结果强调了高重复性 XRF 系统的重要性，以避免不必要的安全缓冲区设置，可保持 ENEPIG 金厚度控制的稳定性。

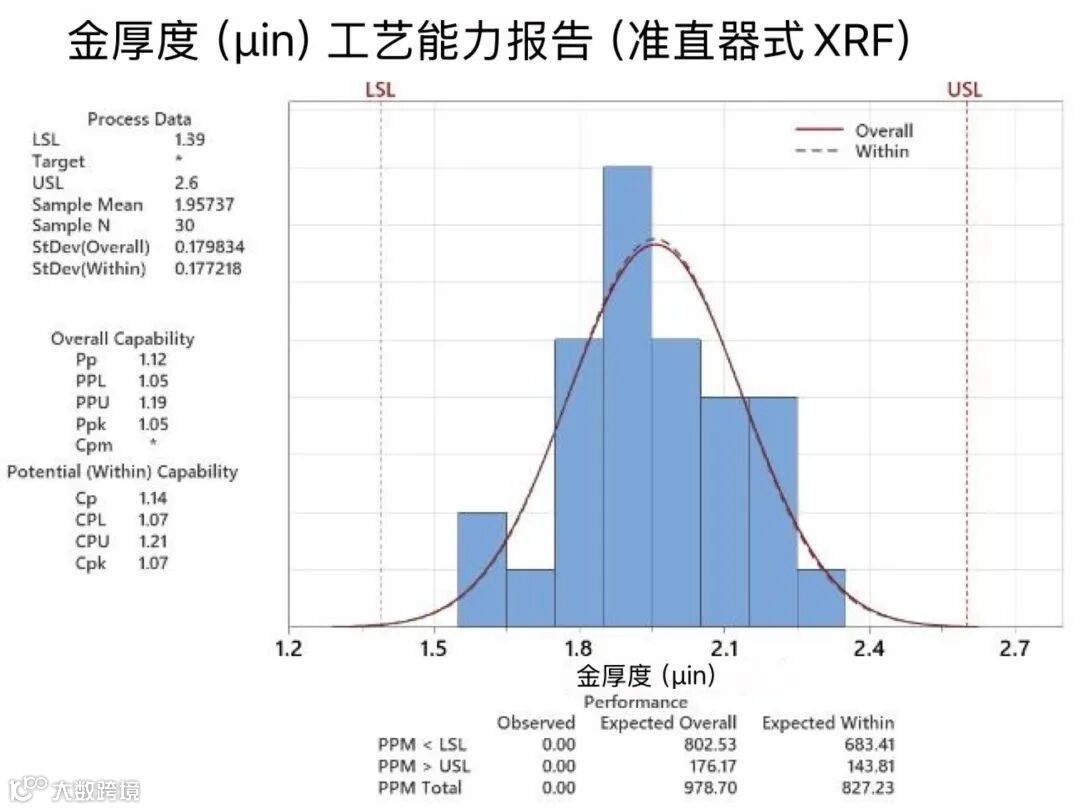

图3a：ENEPIG金厚度工艺能力- 采用准直器式XRF

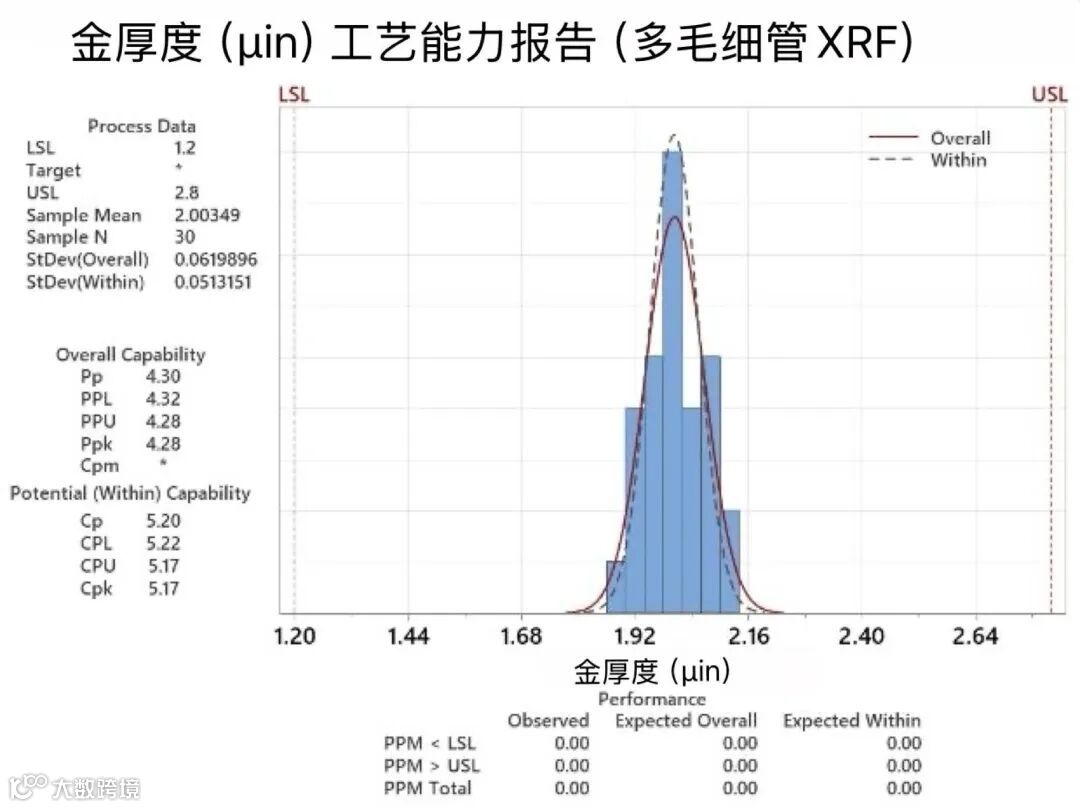

图3b：ENEPIG金厚度工艺能力- 采用多毛细管XRF
ENEPIG中化学镀镍磷含量
化学镀镍（Electroless Nickel，EN）中的磷含量直接影响耐腐蚀性，进而影响金沉积。在ENEPIG和ENIG工艺中，浸金均依赖于置换反应，因此金厚度对化学镀镍中的磷含量比例变化极为敏感。磷含量的波动会导致金厚度变化，难以满足IPC-4556A标准的严格公差要求。
采用磷含量变化最小的EN化学组成有助于保持金厚度的稳定性。混合或还原辅助金系统虽能减少磷含量，但无法消除EN中磷含量变化的影响，因为金的起始仍依赖于置换反应。
化学镀钯挑战
虽然在EN和金之间添加钯层对于ENEPIG至关重要，但它增加了金厚度控制的复杂性：
•钯厚度变化增加了面板内金的变化
•钯厚度过大限制了金的累积
•钯缺陷会暴露镍，集中置换并导致局部腐蚀

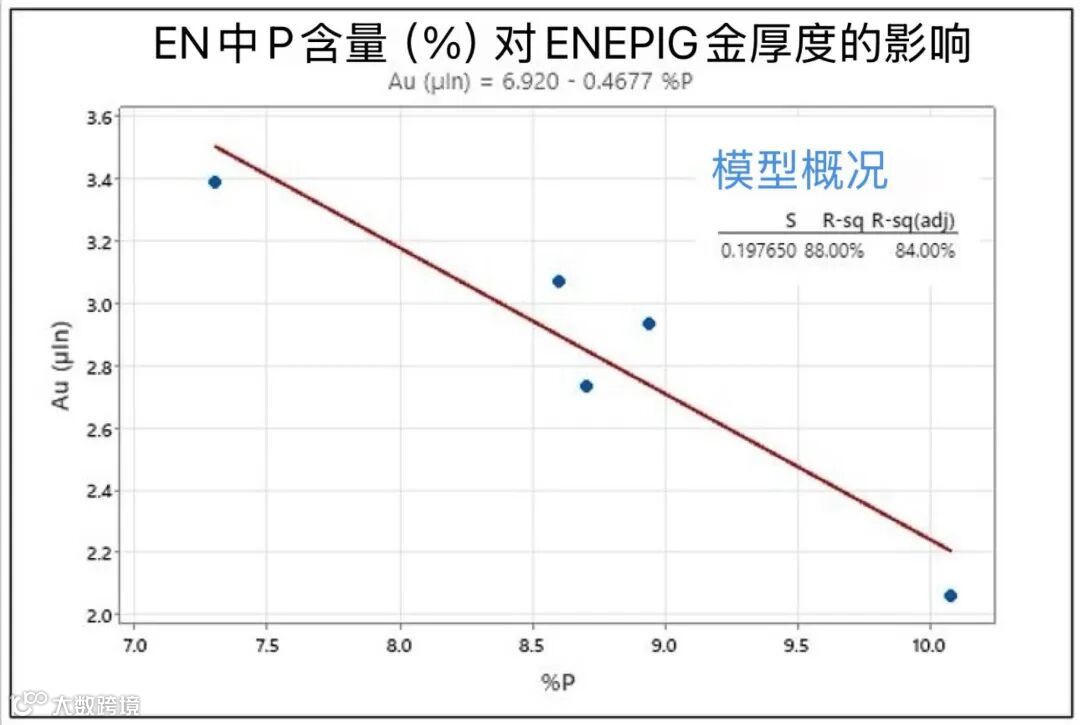

图4：回归分析强调了EN中P含量（%）对ENEPIG中 金厚度的重要性

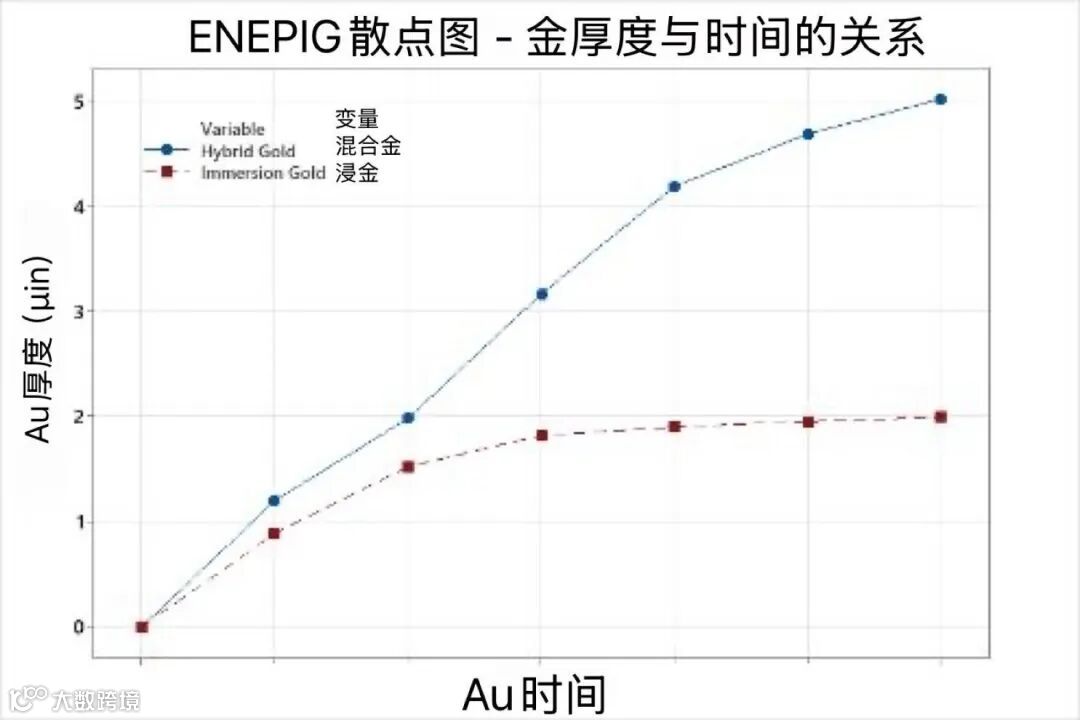

图5：10µin Pd内混合和浸金厚度能力
混合金技术减少了对镍离子的依赖，使金构建与钯厚度无关，腐蚀风险显著降低，使其成为对寻求更严格工艺控制的ENEPIG制造商有吸引力的选择。
混合金系统介绍
混合镀金技术已经面市多年，但随着IPC-4556A标准出现腐蚀评估和合规性要求，为了减少ENEPIG生产中出现的一些挑战，混合镀金系统现在对制造商越来越有吸引力。
图6：通过置换实现浸金镀示意图
图7：化学还原混合金镀示意图
传统的浸金在很大程度上依赖于置换反应，这意味着制造商必须严格控制多种因素，如EN中磷的百分比和钯厚度，以满足金厚度规范要求并防止腐蚀。
混合金系统的工作方式不同。通过加入化学还原步骤，对于沉积，它们减少了对镍离子的依赖。这使得金厚度对EN中磷变化百分比和钯均匀性不那么敏感，为制造商提供了更大的工艺灵活性，简化了生产，同时仍能满足规范要求。
IPC-4556A是第一份正式认可混合金的规范，验证了其作为ENEPIG制造可行替代品的作用。
IPC-4556A的腐蚀评估
ENEPIG将首次使用与ENIG腐蚀分级系统相同的指南进行评估。在IPC-4552B中，对于ENIG，腐蚀规范扩大到4个级别——0级、1级、2级和3级，允许产品评级为0，无缺陷的ENIG，无腐蚀迹象。
在本次修订中，IPC-4556使用了与IPC-4552B中ENIG相同的指南，为ENEPIG涂层腐蚀制定了第一个规范要求。
根据IPC-4556第3.6节，ENEPIG的腐蚀可接受性和可靠性遵循与ENIG类似的要求：
• 单次出现过度腐蚀：不算不合格。（预计如果从PCB中取样足够，可能会观察到一些过度腐蚀现象。）
• 存在过度腐蚀，但不影响焊点的形成（即金属间化合物（IMC）的形成）：不算不合格。
• 过度腐蚀对可焊性产生影响：不合格条件。
• 腐蚀检查（包括过度腐蚀）：必须使用光学显微镜进行检测，最大放大倍数为1000倍。
如果发现焊接不润湿，不能将过度腐蚀作为首要原因，因为导致这一缺陷的原因有很多，并不一定与PCB的表面涂层有关。持续的低水平镍腐蚀是防止任何焊接性故障被误判为过度腐蚀并导致产品被拒收的最佳做法。
这一变化为制造商提供了更清晰的指导，并使ENEPIG与ENIG的已验证评估框架保持一致。
是否需要更厚的金层
更新后的标准允许金厚度大于2.8µin，但仅限于混合金工艺。虽然这个要求可以缓解对合规性和金属线键合的担忧，但委员会的讨论和测试表明，2µin和4µin厚度之间即使经过老化处理，也没有可测量的金属线键合强度提升。
对于大多数制造商来说，增加金厚度意味着更高的成本，但没有经过验证的性能提升。

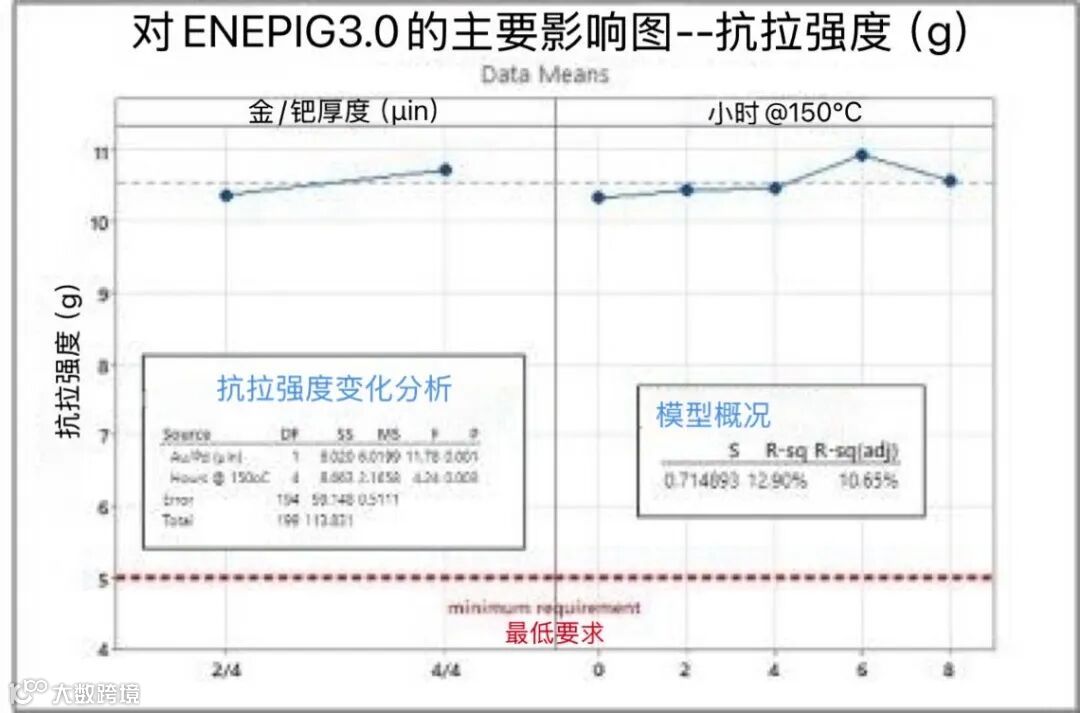

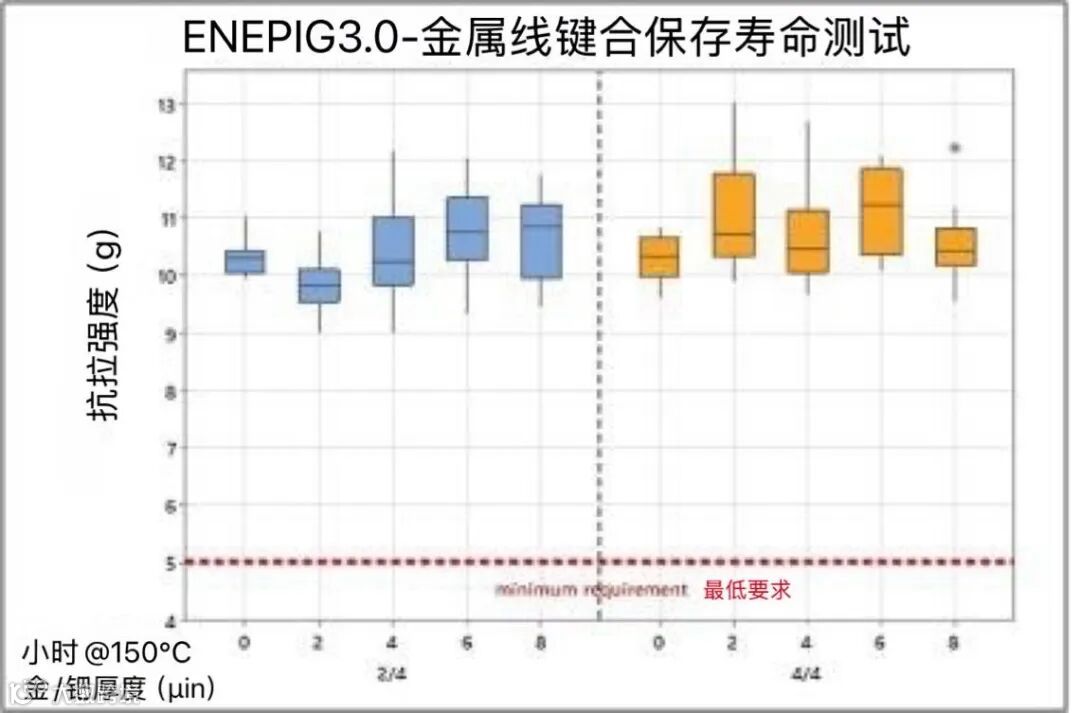

图8a：ENEPIG金线键合性能的箱线图，金厚度分别为2µin和4µin
图8b：ENEPIG金线键合数据性能的统计分析，金厚度分别为2µin和4µin
结论
IPC-4556A 提高了 ENEPIG 可靠性的标准，要求更严格的控制、更强的测量能力和更加规范的统计过程控制。
制造商可以通过以下方式适应这一变化：
• 升级测量能力，以满足金公差要求而无需使用安全缓冲区
• 实施SPC，在镍、钯和金镀液中强制实施统计过程控制
• 选择稳定的 EN 化学成分，以最小化磷含量波动
• 考虑使用混合金，以降低腐蚀风险和过程控制挑战
未来的道路可能更加艰难，但那些接受这些要求的制造商将能够为客户提供最一致、最可靠的 ENEPIG 表面涂层，以满足下一代高性能电子产品的需求。
References
1. “Nitride Semiconductor Light-Emitting Diodes (LEDs) (Second Edition),” by Xiaobing Luo and Run Hu, Woodhead Publishing, 2018.
2. “Achieving a Successful ENIG Finished PCB Under Revision A of IPC-4552,” by Bunce, Clark, and Swanson, SMTAI 2017.
