不能仅仅由驱动系统来定义电动汽车。尽管人们往往把注意力集中在逆变器、牵引电机和电池单元上，但实际上，由高压辅助系统组成的生态体系才是维持车辆安全、舒适和功能性的关键所在。

这些高压辅助系统——包括压缩机、加热器、冷却液泵以及相关线束——已经发展成为确保车辆在各种运行条件下能够可靠运转的关键组成。随着这些系统的不断演进，对设计、材料、可靠性以及可制造性也带来了全新的挑战。

任何一个部件的故障都可能导致电动汽车性能下降或失效，削弱消费者信任，甚至会增加保修成本。因此，辅助系统的设计与封装正迅速成为创新、集成与可靠性工程的核心焦点。

电动汽车的辅助负载最初运行在 12V 或 48V 电压下，用于支持照明、信息娱乐系统以及小型执行器。然而，为了减少能量转换损耗并满足更加苛刻的热量管理需求，许多辅助系统如今已经进入高压领域，工作电压提升至 400V 甚至 800V，以实现更高的能效。

主要的高压辅助部件包括：用于驾驶室制冷的压缩机；用于驾驶室与电池热量管理的正温度系数（PTC）加热器或高压冷却液加热器；冷却液泵与制冷剂泵；电动制动助力器与转向执行器；以及高压线束、接触器和连接器等。

以上为广告，与原文内容无关

这些部件构成了电动汽车功能生态系统中的关键节点，即使在牵引电机处于空转状态时，也能保障驾驶舒适性、电池安全与底盘控制。

这些部件不仅是附加装置，而且是整个系统能效、安全与舒适性的核心保障。然而，它们的集成也带来了新的挑战——对连接器、绝缘系统以及整车电气架构提出了更高的应力与复杂性要求。^1,2,3

与被安置在专用外壳或驱动单元中的驱动系统部件不同，辅助系统部件分布在车辆各个位置，例如防火墙上、座椅下方、车轮罩附近或发动机舱深处。

这种分散式布局带来了特有的工程挑战：暴露于道路飞溅物、盐分和灰尘等恶劣环境条件；来自振动或碰撞事件的机械应力；高压线缆与冷却管路布线的复杂性；相邻控制单元之间的电磁干扰问题。

已有报告记录了出现的多种现场可靠性问题，例如进水故障⁴、腐蚀⁵以及线缆固定支架的振动磨损⁴。随着系统集成度的不断提高，许多汽车制造商正将压缩机、加热器、泵以及控制器等部件集成为多功能热量管理模块^7，8。

这种模块化设计虽然可以缩短线束长度、减少系统重量，但也带来了新的工程要求：需要电气、热量管理及机械工程师在布局设计、密封方案以及测试规范方面进行跨领域协同设计。

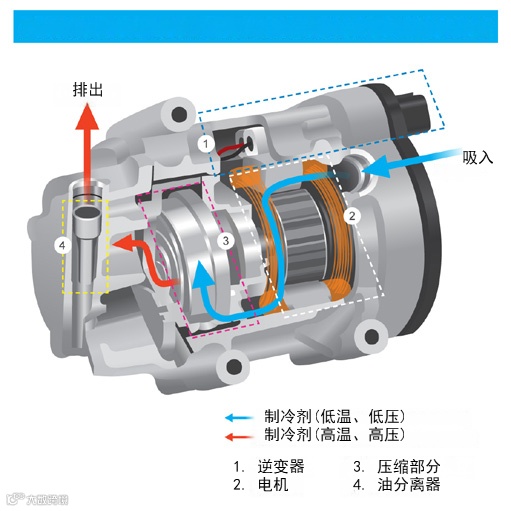

在电动汽车中，空调压缩机是最大的高压辅助负载之一⁹。这种压缩机通常采用电驱动，常配有液冷系统，以在没有内燃机的情况下实现精确的室温控制。

在较寒冷的气候条件下，暖通空调系统还可能依赖高压PTC加热器或热泵系统。这些部件虽然能有效加热驾驶室，但会消耗大量能量，并且对绝缘性能和开关电子器件的可靠性提出了极高要求¹⁰。

据一份报告显示，某些高压驾驶室PTC加热单元因内部电气故障而失效。经历多次热循环与湿度暴露后会进一步加剧该问题，最终导致驾驶室加热功能丧失并会降低车辆续航里程¹⁰。

这些HVAC部件的效率及可靠性与热界面材料的质量；逆变器模块焊点的机械强度与导热性能；压缩机控制电子系统中的电磁屏蔽与电源完整性；以及气密封装连接器与防潮灌封材料的应用等因素密切相关。

如果灌封材料与高压PCB之间的附着力不足，则可能产生空隙，这些空隙会戴留湿气，从而会导致逆变器PCB短路等严重故障。

高压线束系统是电动汽车中的另一关键组成部分。它由橙色绝缘电缆、电磁屏蔽层、机械支撑结构以及高压连接器等部件组成。每个部件不仅需要能够承受 800 伏直流电压，还必须应对数十千瓦级的瞬态功率冲击。

在系统设计中，必须严格控制爬电距离和电气间隙，以符合 IEC 60664 或 ISO 17409 等国际绝缘安全标准，尤其是在 800V 或更高电压的系统运行条件下。

主要技术挑战包括：电弧故障保护与快速故障检测；连接器在温度循环条件下的耐久性；以及线束布线区域内的防潮与防化学介质渗入能力。若连接器或端子发生失效，例如接触点磨损、腐蚀或电弧放电等问题，可能会导致间歇性电气故障，甚至整个子系统停机¹³。

据报告显示，在某起现场失效案例中，连接至加热模块的高压连接器因车辆振动导致微小位移，从而引发了电弧放电、端子磨损，并最终造成开路故障¹⁴。

在车辆有限的空间中传输多个千瓦级功率负载，必须对电磁干扰¹⁵、热量消散、以及机械耐久性进行精细管控¹⁶。随着越来越多的部件直接从牵引电池汲取高压电能，高压线束系统正逐渐成为整车电气架构的核心要素。

为了提升现场使用中系统的可靠性，当前高压辅助系统领域正逐步形成几项主要的DFR策略：^17，18

电动汽车的高压绝缘设计必须充分考虑实际环境变量，尤其是在高海拔地区运行的车辆。当海拔超过 2000 米时，由于大气压降低与空气密度减小，空气的介电强度会显著下降，从而会增加局部放电和电气击穿的风险。

这一现象对于在山区环境中运行的电动汽车尤为关键，因为此时高压部件——如加热器、压缩机和高压配电单元（PDU, Power Distribution Unit）——可能会出现绝缘裕度降低的情况¹⁹。

部分电动巴士制造商在其产品技术资料中将高海拔运行明确列为设计考虑因素之一，表明一些主机厂已认识到这一要求，并已针对这一潜在失效模式进行了工程优化设计²⁰。

虽然高压辅助部件体积较小，但它们正日益成为整车可靠性体系中不可忽视的重要组成部分。这些部件常常在车辆后台持续运行，即便车辆处于静止状态，也会执行关键任务——例如维持电池温度、监测绝缘故障或调节驾驶室内空气环境。

目前的可靠性设计策略已涵盖多项先进技术与方法，包括：先进的故障诊断与预测性维护算法；采用汽车级三防漆以提升防潮与防腐蚀性能；在高负载情况下实施热降额控制与智能电源管理；在辅助模块中集成多种传感功能，例如温度、电流与介电击穿监测等。

在可持续发展的背景下，辅助控制单元的失效可能会导致高昂的维修成本、整车电池断开，甚至车辆被拖回维修站等后果。为了应对这一问题，制造商开始将基于任务要求的设计及加速寿命测试应用于辅助设备，就像他们针对牵引逆变器和直流转换器所做的那样。

近期一份行业白皮书提出了 “连接—清洁—涂覆（Connect–Clean–Coat）”的概念，并强调了其在充电电子系统可靠性与可持续性中的关键作用²¹。同样的设计原则同样适用于高压辅助系统。

虽然部分驱动系统部件已纳入成熟标准的要求，例如 功能安全标准ISO 26262和充电系统标准 IEC 61851，但辅助系统部件仍处于标准体系零散、监管分散的状态。

针对 PTC 加热器功率循环测试、连接器的寿命测试以及高压泵的电磁干扰发射测试等方面的标准仍不够完善。

这种标准缺失导致了以下问题：设计复用性受限；供应商认证流程复杂化。测试重复、成本增加，且新型部件的预期寿命与可靠性存在不确定性。

未来的发展路径重点在于协同推进标准化开发。诸如全球电子协会（Global Electronics Association，GECko）等机构，正积极提升行业认知，推动针对辅助子系统的设计与测试要求，达到与其他严苛环境行业同等的严格标准。

建立统一的测试体系、抗振性能基准以及认证与验证流程，将有助于提升系统可靠性并减少重复测试成本。

未来的指导方针需要考虑到混合电压区域（例如 12V/48V/高压混合系统），恶劣环境下的现场失效模式，以及认证与验证流程中的测试覆盖缺口。

鉴于每年投入使用的辅助模块数量不断增加，汽车原始设备制造商、一级供应商、可靠性实验室以及标准联盟组织之间的合作将是必不可少的，以便于开发测试方法并确立质量评估指标。
