轮胎是工程机械，尤其是装载机的重要组成部分，不仅承担关键功能，也是易损部件。日常作业中若能规避常见损伤因素，可显著延长轮胎使用寿命。
工程轮胎损坏原因分析

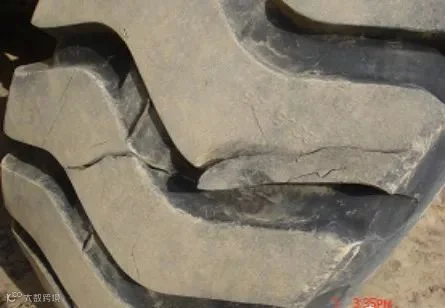

1、胎冠脱层
特征：胎面胶与胎体帘布层之间分离，严重时出现脱落。
原因：
- 制造因素：胎面胶或帘布层混入杂物、油污、水分，成型未压实，油污未完全挥发。
- 使用因素：超速行驶或逆向通过花纹方向，加速脱层风险。
2、肩部脱层爆破
特征：胎肩部位胶层与帘布层分离。
原因：
- 制造因素：胎侧胶与帘布层间存在杂质、水分或油污，成型未压实，溶剂未完全挥发。
- 使用因素：缺气运行导致胎肩磨损加剧，局部过热引发脱层甚至爆破。
3、胎侧脱层
特征：胎侧胶与帘布层之间发生脱层或爆破。
原因：
- 制造因素：胎侧胶或帘布层含杂质、水分、油污，或成型压力不足，溶剂残留。
- 使用因素：缺气或超载行驶于不平整路面，胎体过度变形，局部高温导致剥离或破裂。
4、重皮
特征：胎肩部位胶层之间发生脱层。
原因：
- 制造因素：胎面胶料混炼不均，半成品表面污染，硫化模具沾油或隔离剂涂刷不均。
5、胎冠磨损
特征：胎冠中心区域严重磨损。
原因：
- 使用因素：轮胎气压过高，导致接地面积减小，局部负荷集中，加速磨损。

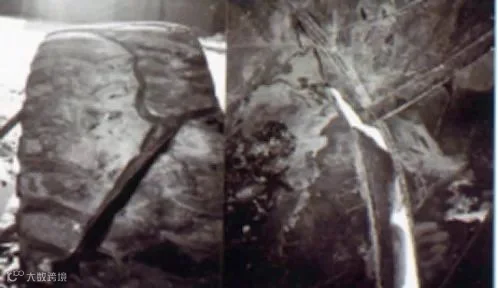

6、冲击爆破
特征：胎冠出现“Y”、“X”或“/”形破裂。
原因：
- 使用因素：气压过高或超负荷高速行驶，遇障碍物或紧急制动时应力集中，引发爆破。
7、外伤（划伤、切割伤）
特征：外胎表面有明显划痕或刺穿痕迹。
原因：
- 使用因素：行驶中接触尖锐物体，造成划伤或穿透性损伤。
工程轮胎典型案例分析

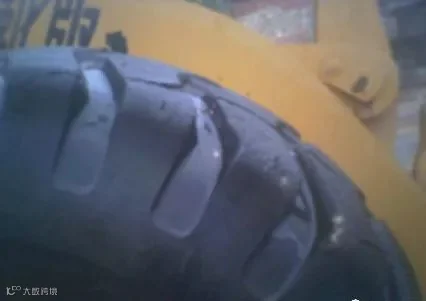

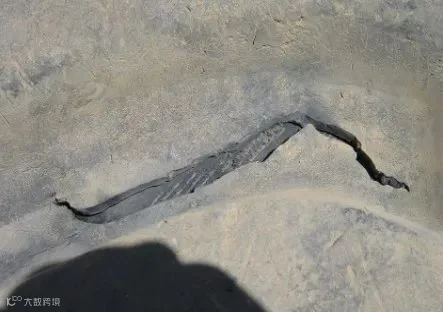

1、胎侧径向裂口

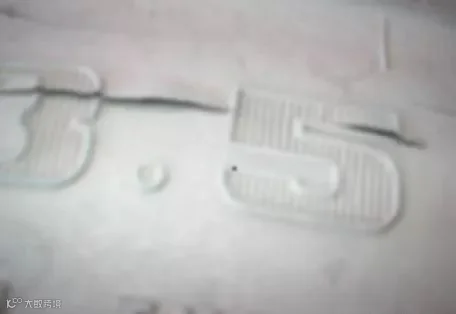

2、胎侧划伤

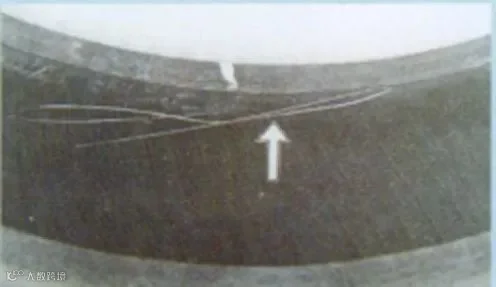

3、胎冠严重磨损、啃伤

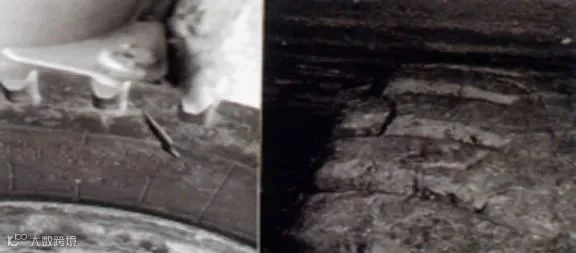

4、胎冠冲击爆破

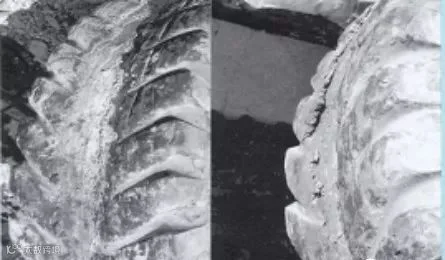

5、胎冠划伤

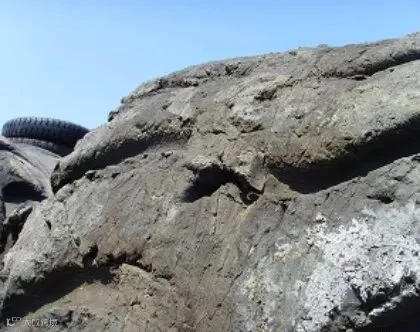

6、胎冠花纹沟刺透

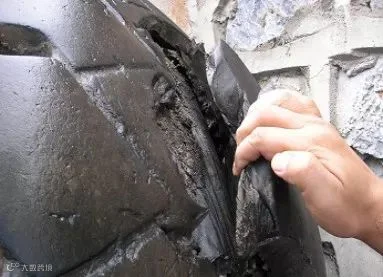

7、胎冠花纹块受撞击爆破

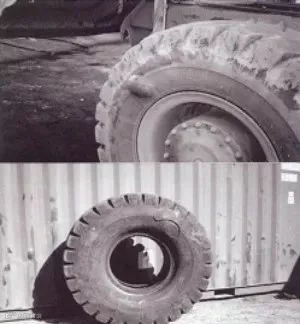

8、胎侧周向裂口
9、胎侧细裂纹
10、胎里修补
11、胎面胶啃伤、胎冠顶爆
12、胎圈单根钢丝刺出
以上为工程轮胎常见损伤类型及其成因分析，有助于识别问题源头，提升设备维护效率。欢迎交流探讨。
