MOXA交换机MDS-G4000系列直连路由设定步骤手册

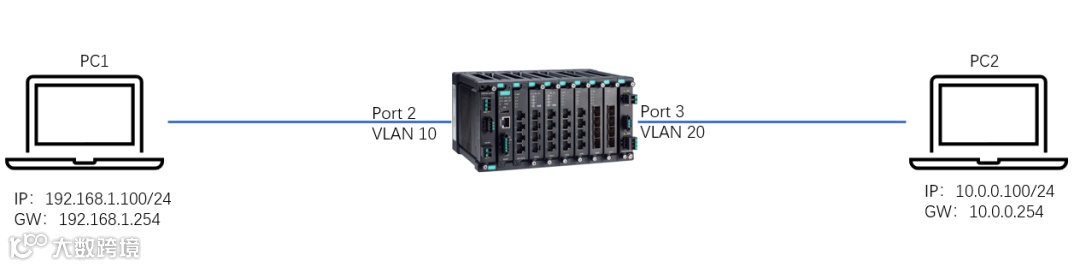

参考拓扑

需求：实现PC 1与PC 2之间的数据互通。

登录交换机

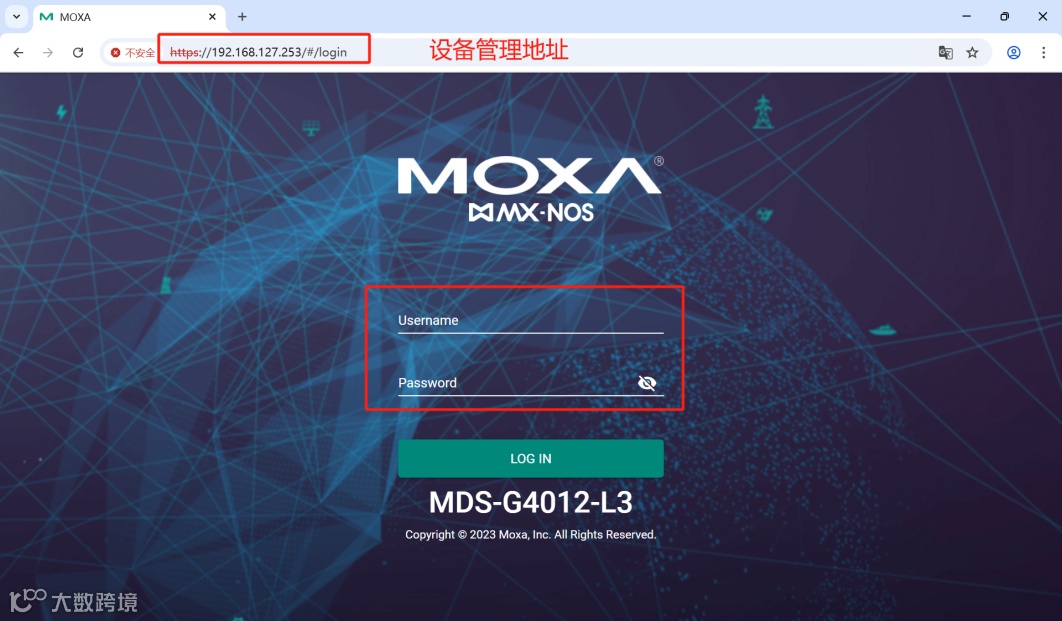

交换机默认管理地址为192.168.127.253。将电脑IP设置为同一网段（如192.168.127.100），在浏览器中输入管理地址，使用用户名admin、密码moxa登录设备管理界面。

VLAN设定

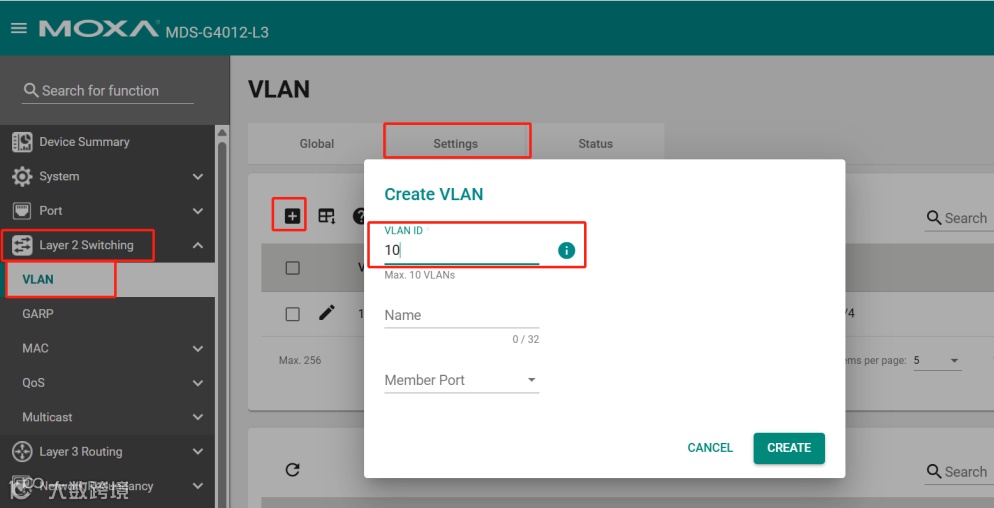

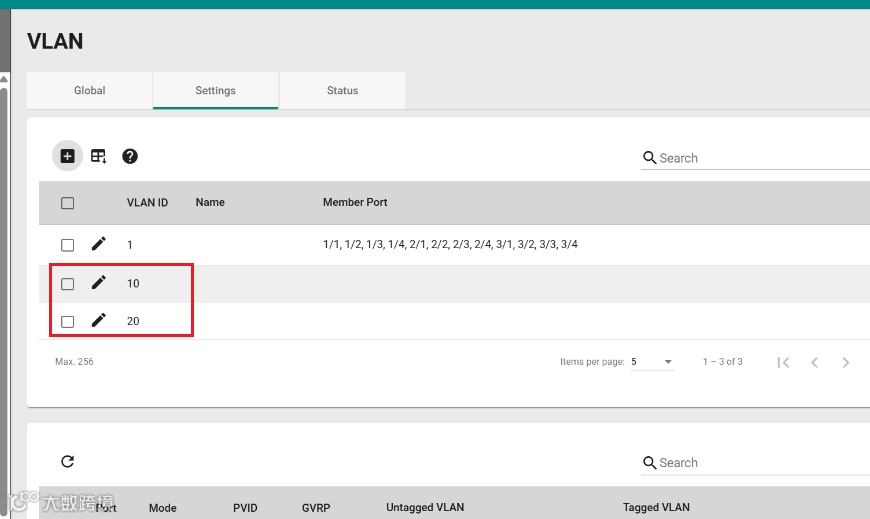

进入“Layer 2 Switching → VLAN”页面，在Settings选项中点击“+”号，分别创建VLAN 10和VLAN 20。

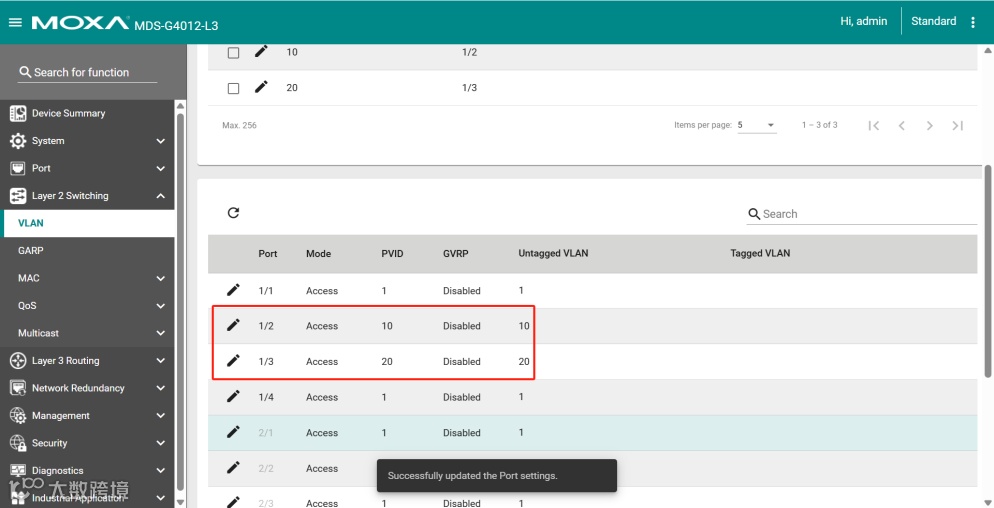

将Port 2分配至VLAN 10，Port 3分配至VLAN 20。

三层接口设定

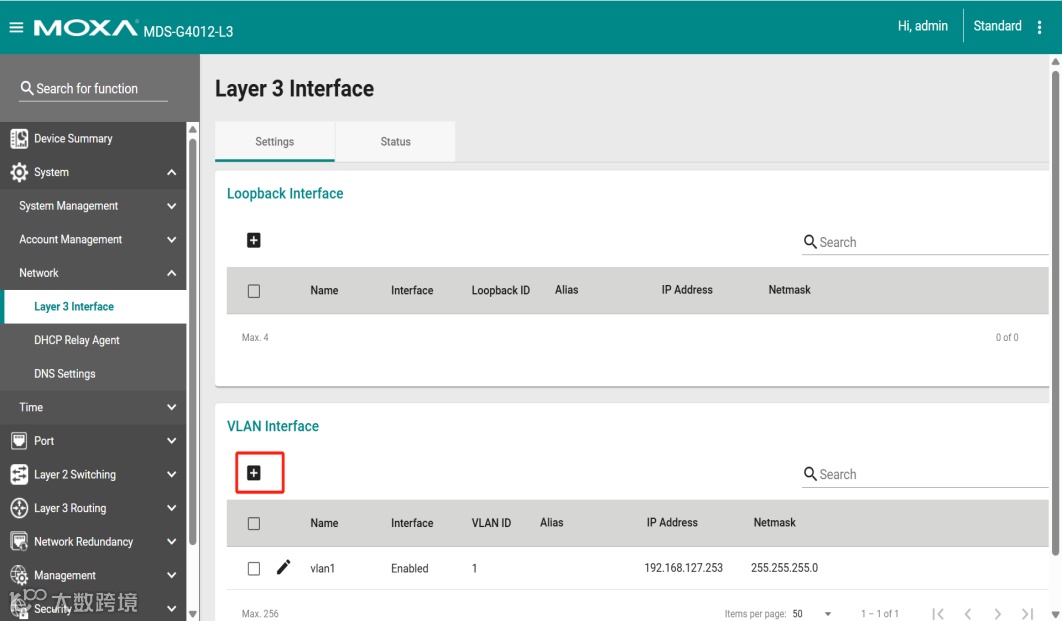

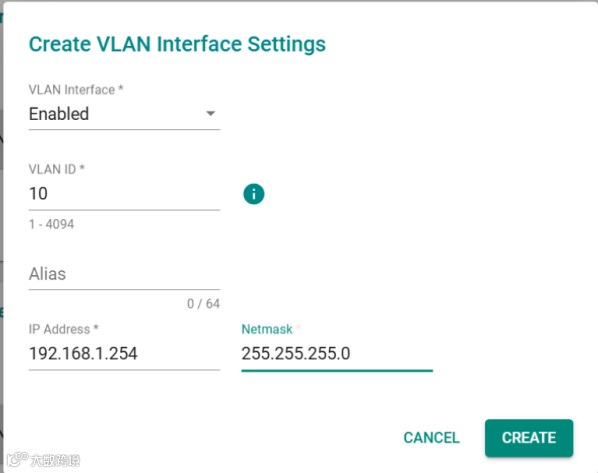

进入System → Network → Layer 3 Interface，点击Settings并添加新的接口IP：

1. 为VLAN 10配置Interface IP：192.168.1.254；

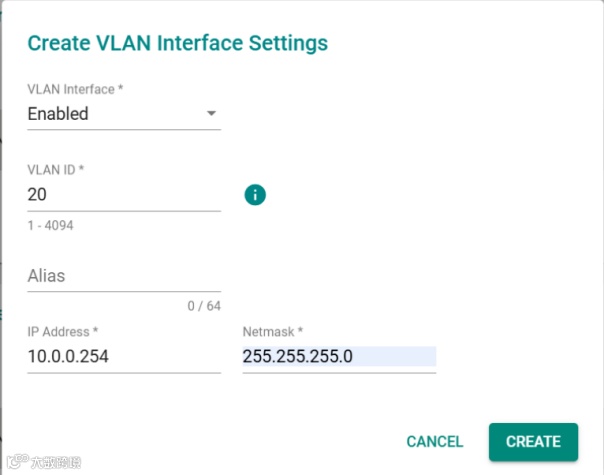

2. 为VLAN 20配置Interface IP：10.0.0.254。

通讯测试

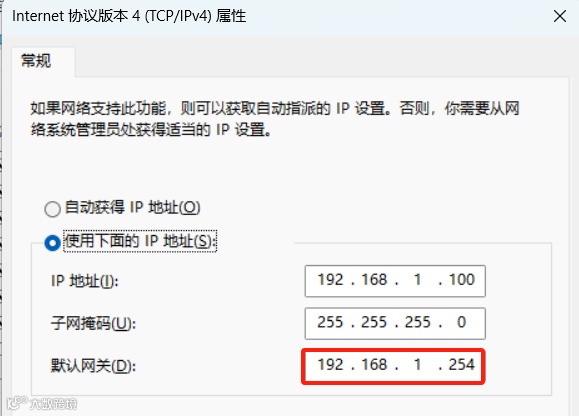

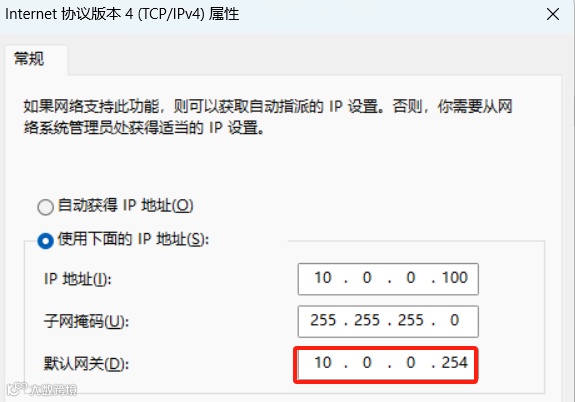

将PC 1的网关设为192.168.1.254，PC 2的网关设为10.0.0.254。

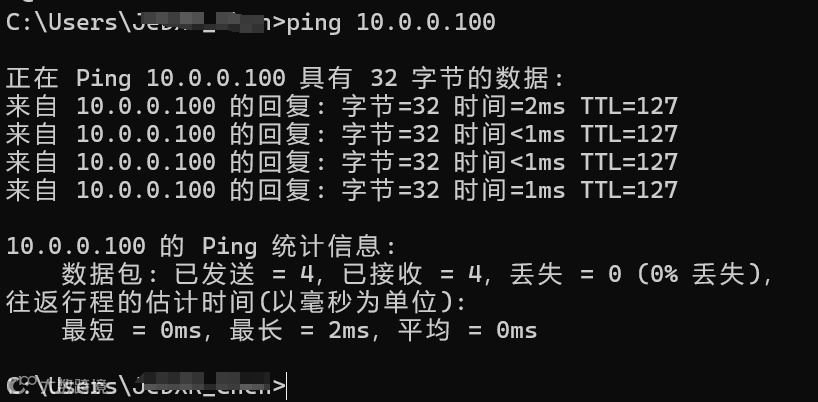

通过ping命令测试连通性，确认通信正常。

作者：Jeb
