摘要
本应用笔记基于NSIP3266全桥驱动芯片，提出了一套完整的平面变压器设计方法，该方法创新性地改进了传统AP法，突出平面变压器磁芯窗口横向宽度的核心地位，通过15V转24V/4W/200kHz的隔离电源实例，全面展示了从磁芯选型、参数计算到PCB设计与仿真验证的全流程。
实测结果表明，该方案在实现81.4%满载效率、±5%负载调整率的优异电气性能的同时，其全桥拓扑的对称驱动特性有效抑制了直流偏磁，并且对平面变压器批量生产中存在的工艺偏差展现出强容错性，最终温升仅30℃。
该方案充分发挥了平面变压器的高频、低剖面优势，与NSIP3266的宽频调节（100kHz-1MHz）能力深度协同，为新能源汽车、工业驱动等高端领域的高功率密度、高可靠性电源应用提供了经过充分验证的技术路径。
1. NSIP3266的隔离电源应用实例
1.1 NSIP3266的优势
在电源系统设计中，选择合适的拓扑结构是决定系统性能、成本和可靠性的关键环节。当工程师面临高频、高功率密度应用需求时，往往需要在多种技术路径中做出权衡。不同拓扑结构的优劣势对比如表1.1所示，NSIP3266采用的全桥拓扑具有显著优势。

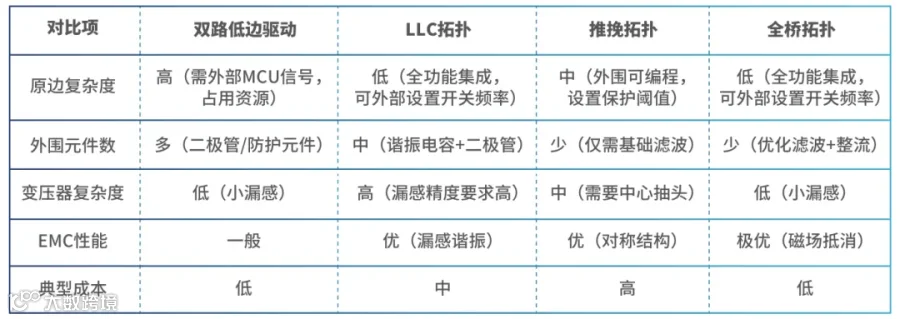

表1.1 不同拓扑的优劣势
NSIP3266采用全桥拓扑架构，与平面变压器结合构成了一个在电气性能、热管理和量产鲁棒性上均表现优异的系统级解决方案。
其核心优势在于，全桥的对称电压驱动能有效抑制直流偏磁，天然适配平面变压器易实现的低漏感与良好对称性，从而在根源上优化EMI性能与磁芯利用率。支持100kHz-1MHz的宽频调节能力，使得设计可与平面变压器特定的层叠结构与寄生参数（如低分布电容）深度协同，实现高频下的高效率与高功率密度。
此外，该拓扑对变压器参数（如匝比、漏感）的敏感性较低，赋予了方案强大的工艺容差能力，能显著吸收平面变压器在批量生产中难以避免的PCB层压、对位及绕组一致性等微小偏差，从而在确保高性能的同时，大幅提升了量产良率与长期可靠性。
因此，该方案特别适用于对效率、功率密度、EMC及可靠性有严苛要求的新能源汽车、工业驱动等高端领域。
1.2 隔离电源拓扑结构
NSIP3266广泛应用于IGBT、Si MOS、SiC MOS等开关管的驱动供电场景。本设计采用15V转24V的隔离电源方案，24V输出通过LDO转换为正负电压，确保开关管的稳定导通与关断。
该设计方案中，变压器原边由NSIP3266驱动，副边采用无源半桥整流结构。这种拓扑能在相同输入输出条件下，有效减少副边线圈匝数，优化平面变压器的设计空间。

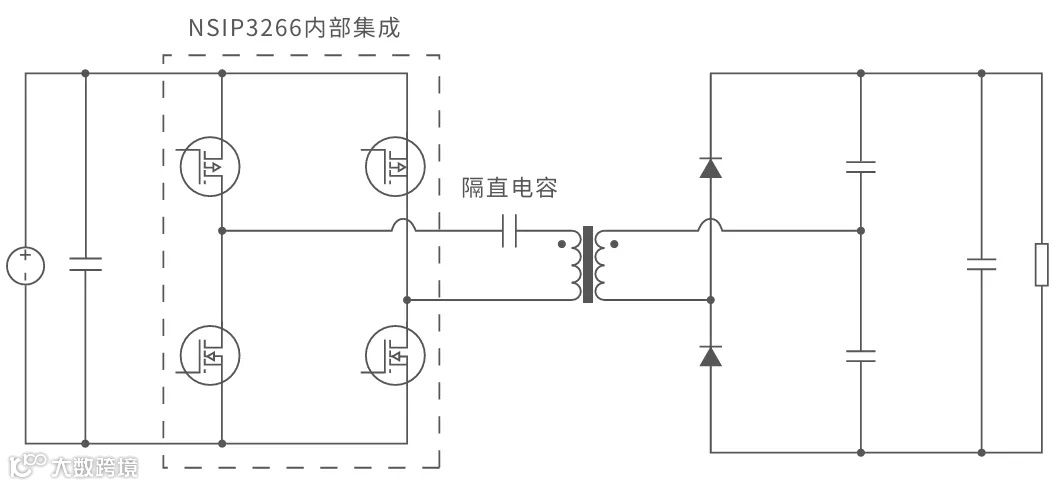

图1.2 实例拓扑结构
1.3 隔离电源设计参数
本设计的关键电气参数如下表所示，这些参数为后续的变压器设计提供了明确的目标和约束条件。

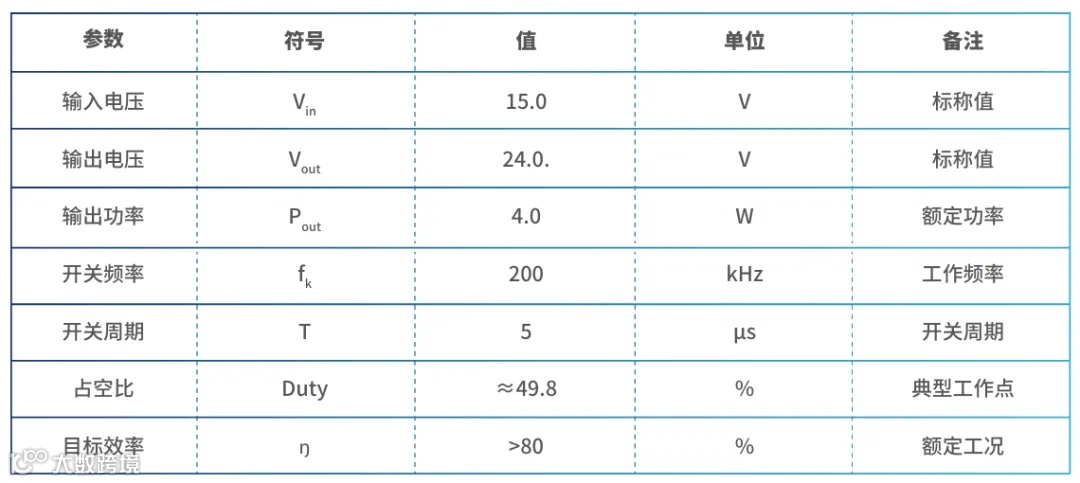

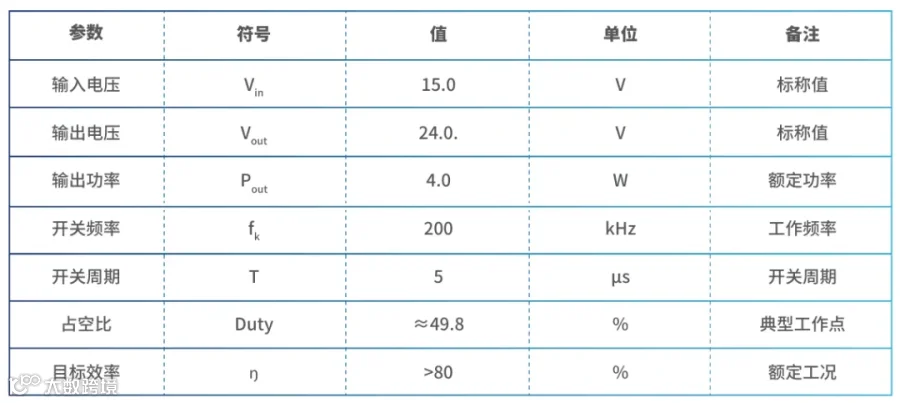

表1.2 设计参数
