先进 CPO:由 CoWoS® 与 COUPE 驱动的系统集成

先进 CPO:由 CoWoS® 与 COUPE 驱动的系统集成 半导体产业报告
2025-09-05
76
导读:在算力军备竞赛加速爆发之际,摩尔定律已难独撑 HPC 与 AI 扩展。系统边界的关键,不再是晶体管,而是先进封装与光互连。TSMC 以 CoWoS® 与 COUPE 推动 CPO 实用化,让带宽与能效重回可持续轨道。

在人工智能与高性能计算(HPC)快速发展的背景下,算力需求持续激增,传统摩尔定律已难以独立支撑。先进封装技术成为提升系统性能、带宽与能效的关键路径。台积电(TSMC)以 CoWoS® 和 SoIC® 为核心,构建异构芯粒集成平台,并融合 COUPE 光引擎推动共封装光学(CPO)落地,正在重构高性能系统的架构边界。

报告《Advanced CPO Integrated by CoWoS® and COUPE》揭示了 CoWoS® 在中介层扩展与 HBM 堆叠上的演进能力,展示了 COUPE 光引擎的结构创新与光学性能,描绘了 CPO 的功耗与时延优化趋势,并提出 >200T 互连带宽的发展路线。其核心观点明确:先进封装不仅是延续摩尔定律的技术手段,更是系统级架构的重构引擎。

一、CoWoS®:HPC/AI 异构集成的算力底座

TSMC 的 CoWoS®(Chip-on-Wafer-on-Substrate)作为通用 2.5D 异构集成平台,已成为 AI 与 HPC 系统性能扩展的核心支撑。该平台包含 CoWoS-S、CoWoS-L、CoWoS-R 多种形态,在中介层材料、RDL 扩展方式及 LSI 集成路径上各有侧重,灵活适配不同算力场景,满足大尺寸 SoC、GPU 及多颗 HBM 的集成需求。

为支持算力持续增长,CoWoS® 中介层有效尺寸不断突破,从约 1.5 reticle 演进至 9.5 reticle,伴随制程节点从 N7 发展至 A16。这一扩展直接推动 HBM 堆叠数量从早期 4~6 颗提升至 8 颗、12 颗乃至更高,支持 HBM3/3E/4E,显著提升系统带宽与算力密度。资本开支的增长背后,实则是中介层面积与 HBM 数量的几何级跃迁。

结合 SoIC® 技术,CoWoS® 实现 3D 芯片堆叠,进一步打破单一封装限制。通过纵向集成 SoC 与存储或互连芯片,形成“水平拼接 + 垂直叠合”的协同模式,提升 AI 训练集群的能效与扩展灵活性。

如今,CoWoS® 已从单一封装方案升级为 HPC/AI 的算力操作系统底盘,以大尺寸中介层为核心,支撑芯粒化计算自由组合,持续推高性能上限。正如报告所强调:“先进封装不是延伸摩尔定律,而是在重构系统边界。”

二、COUPE:基于 SoIC® 的紧凑型光引擎

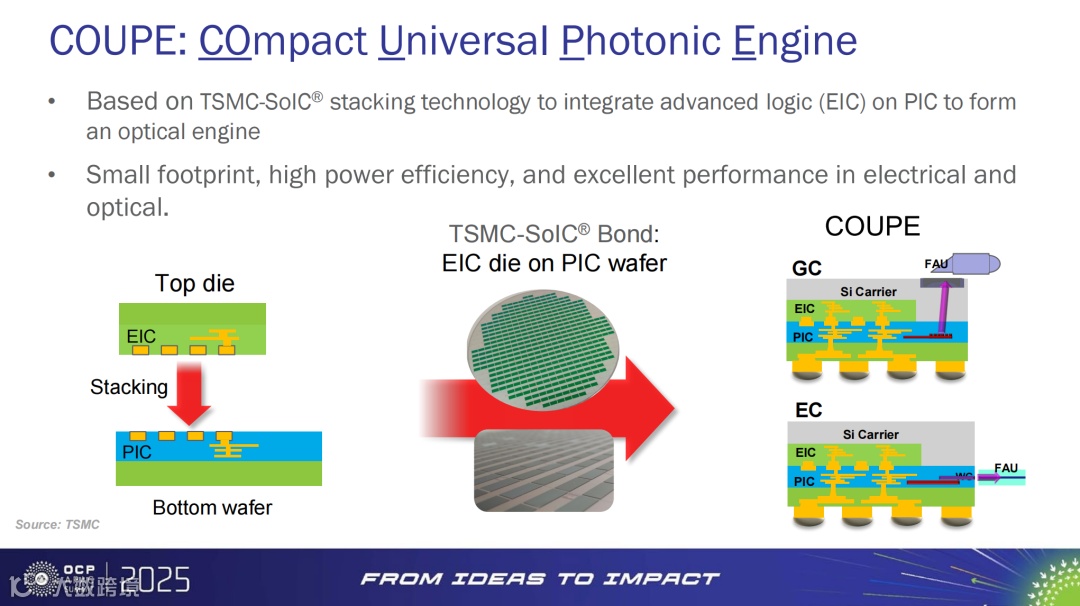

随着算力密度提升,传统电互连在带宽与功耗方面面临瓶颈。TSMC 推出的 COUPE(Compact Universal Photonic Engine)基于 SoIC® 技术,将 EIC(电路集成芯片)与 PIC(光子集成芯片)直接堆叠,实现高密度、低功耗、高性能的电光协同,是面向 CPO 的关键光学解决方案。

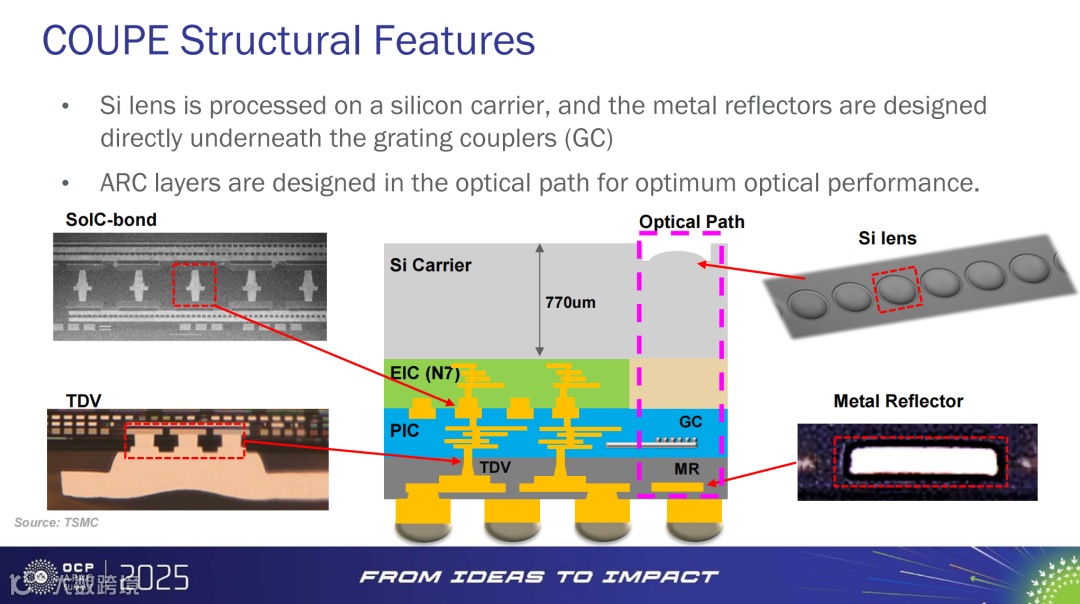

COUPE 的光学结构经过精密优化,采用“硅透镜 + 金属反射镜 + 抗反射涂层”三重设计:硅透镜实现光束聚焦与准直,金属反射镜增强光栅耦合器下方反射效率,抗反射涂层降低界面损耗。该设计显著降低光路插入损耗。

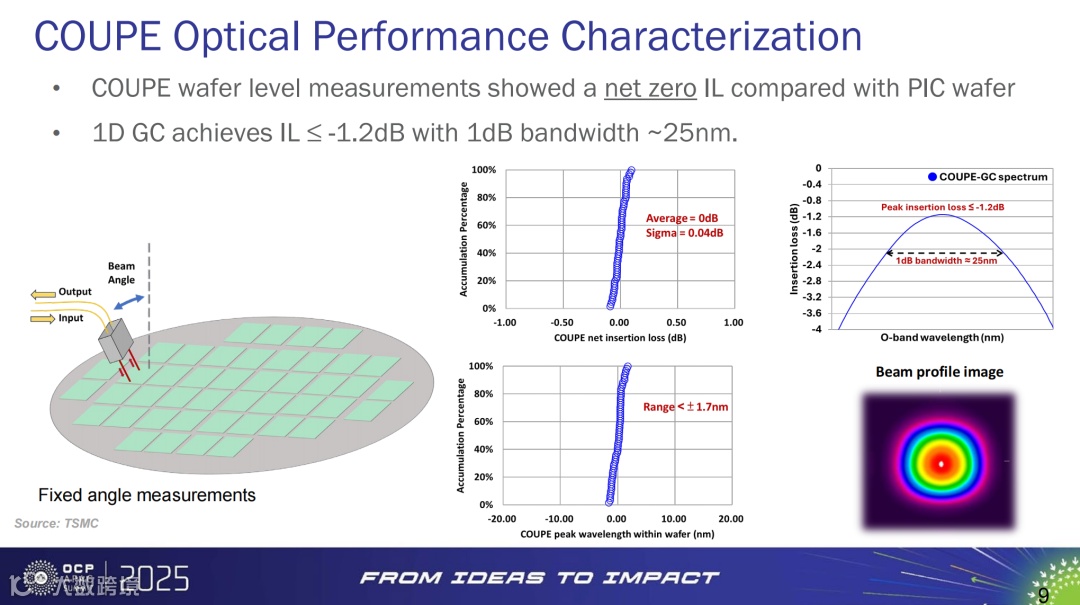

实验数据显示,COUPE 在晶圆级测试中实现与基准 PIC 相当的插入损耗(IL),达到“净零差异”。1D 光栅耦合器 IL ≤ −1.2 dB,在约 25 nm 波长范围内保持 1 dB 带宽,性能接近实用化门槛。

相比传统可插拔光模块,COUPE 利用 SoIC® 的亚微米级互连大幅缩短电—光转换路径,显著降低功耗与延迟。其系统价值在于:“把光拉到芯片边缘,系统功耗曲线便被重新改写。”

COUPE 标志着光学从外围接口向核心封装体系的深度嵌入,不仅提升每比特能效,更为 CPO 提供关键光学引擎,堪称 HPC/AI 光互连时代的“点火器”。

三、CPO 形态演进:从铜线到“光近算”

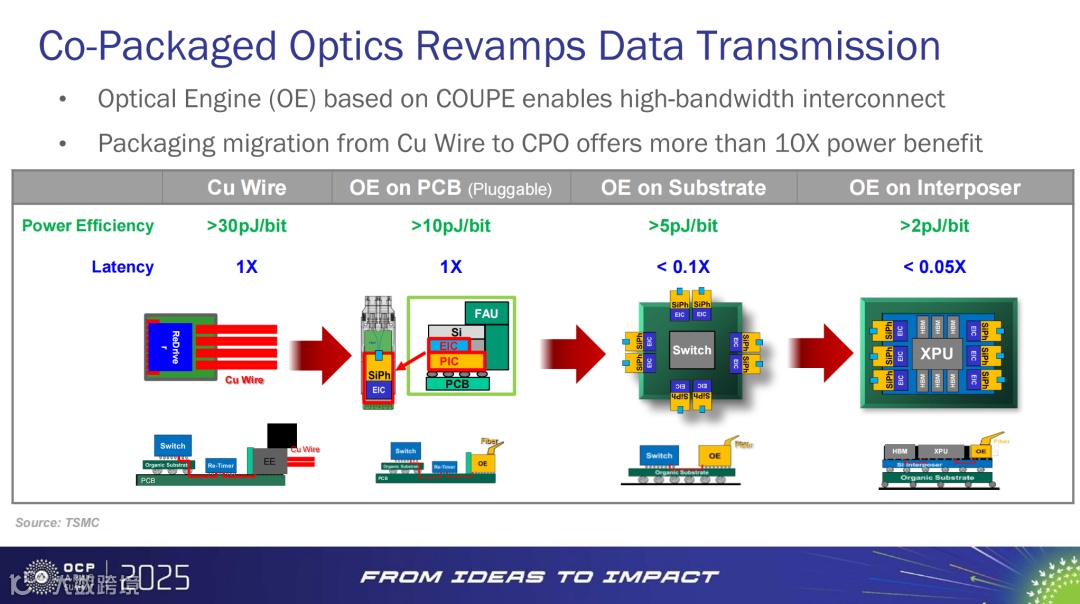

数据中心的互连方式历经多次迭代:从铜线到可插拔光模块,再到基板级光引擎,最终迈向中介层集成的 CPO(Co-Packaged Optics)。每一次演进都带来功耗与时延的显著优化。

早期铜线互连受限于带宽与功耗,逐渐退出高性能场景。板卡级光引擎(OE)将功耗降至 >10 pJ/bit,基板级 OE 进一步降至 >5 pJ/bit,时延小于 0.1X。而 CPO 将光学集成至中介层后,能效跃升至 >2 pJ/bit,时延骤降至 <0.05X。

这一变化不仅是数值提升,更是一次范式转移。CPO 使互连不再是“能耗黑洞”,而是实现“光近算”的关键。报告指出:“CPO 提供超过 10 倍的能效收益,并在延迟维度实现数量级优化。”

其核心逻辑是:“把光拉近计算,功耗就把系统拉回可持续轨道。” CPO 不仅突破物理极限,还为百 Tbps 级数据中心网络架构奠定基础。

互连正从独立器件转变为系统设计的核心要素。先进封装与光学的深度融合,正在将“互连”转化为“算力”本身。

四、带宽路线图与平台化系统:>200T CPO 的系统工程

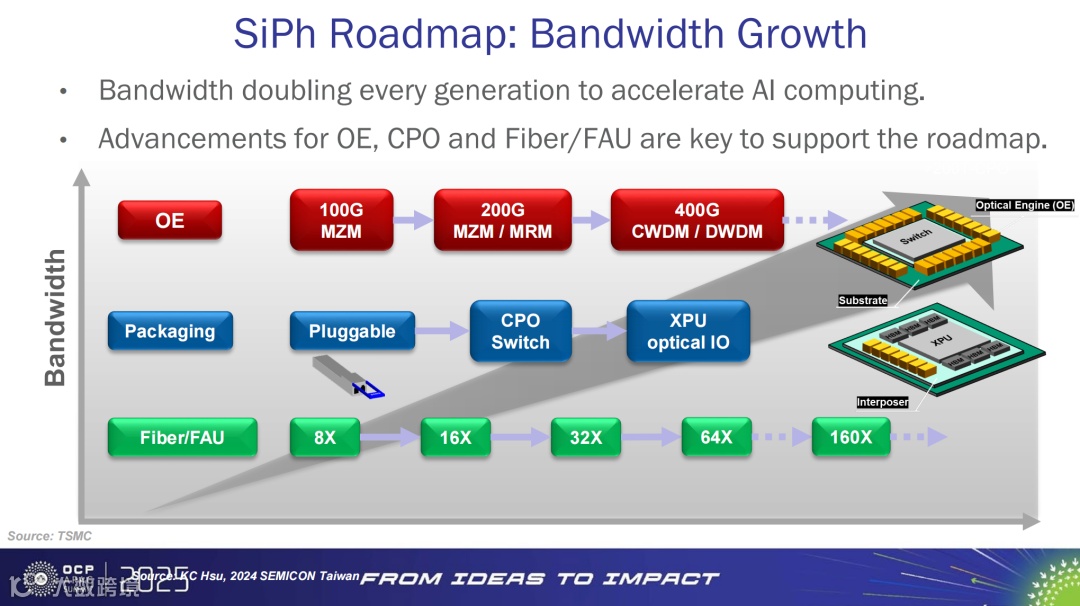

先进封装与光引擎的融合目标是实现指数级带宽扩展。报告明确提出,硅光(SiPh)技术遵循“每代带宽翻倍”规律,CPO 将成为突破 >200T 互连带宽的核心平台。

实现该目标需 OE(光引擎)、CPO 集成、光纤与 FAU(光纤阵列单元)的协同突破。带宽不再依赖单一器件,而是系统工程的整体成果。报告强调:“OE/CPO/光纤/FAU 的协同进步,决定带宽曲线能否保持‘线性可负担’。”

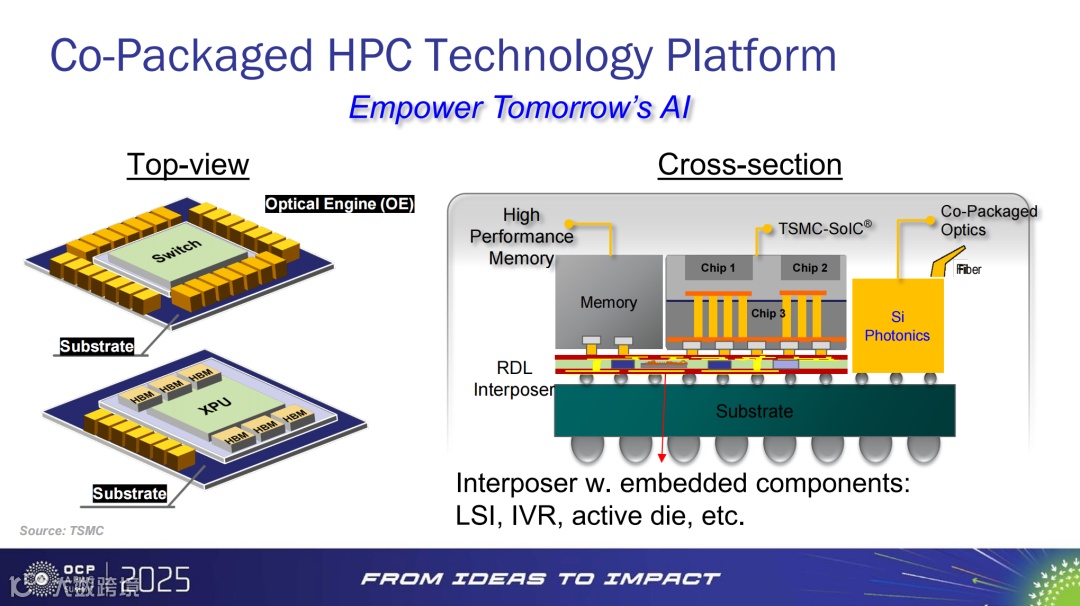

TSMC 正将 CPO 纳入更宏观的“共封装 HPC 平台”,以 RDL 或硅中介层为底座,集成 LSI(逻辑子系统)、IVR(集成电源调节器)、有源芯片等模块。中介层从被动互连升级为主动系统载体,承载计算、存储与光 I/O 一体化集成。

这种平台化思维将系统设计与封装架构深度绑定。报告重申:“先进封装不再是连接器件,而是在重构系统边界。” 当带宽突破 200T,唯有平台化集成才能统一管理光与电、算力与存储、能耗与带宽。

未来的 HPC/AI 节点将以 CPO 平台为底座,异构芯粒为算力单元,硅光与光纤为互连动脉,构建超算级集群。带宽扩展将从“单芯片挑战”转变为“系统工程的协奏曲”。

五、产业协同与结语:让能效随带宽“线性可负担”

CoWoS® 与 COUPE 的结合,不仅提供可扩展的封装底座与高效光引擎,更共同塑造 CPO 的一体化形态,为 AI 集群提供新的能效与时延曲线,破解互连瓶颈。

然而,CPO 的规模化落地依赖全产业链协同。报告指出,需在设计、制造、封装、光学、光纤阵列(FAU)等环节实现跨界协作。材料厂商需开发低损耗、高热稳定性材料;设备厂商需提升中介层与光学加工精度;系统厂商则需重构算力、存储与光互连的协同架构。

CPO 不仅是技术形态,更是一场全链条的产业变革。正如行业共识:“设备与材料的短板,往往是带宽曲线的天花板。”

展望未来,>200T CPO 成为关键目标,功耗与延迟将成为衡量系统竞争力的核心指标。先进封装的价值在于通过系统集成重构能效与算力关系。CoWoS® 与 COUPE 的协同,将成为推动 HPC/AI 迈入新纪元的核心驱动力。

总结而言:“让光靠近计算,让能效随带宽线性可负担”——这是 CPO 对行业的根本承诺。
