破壁·共生：中国半导体设备、材料与零部件的自主化攻坚与生态崛起

引言：全球变局下的中国半导体产业崛起与挑战

全球半导体产业正经历深刻变革，地缘博弈重塑供应链格局，AI与算力需求推动技术跃迁。作为全球最大半导体消费与制造基地，中国正从“跟随者”向“破局者”转型。2023年，中国大陆半导体设备市场规模达376.6亿美元（SEMI数据），占全球45%，国产化率由2021年的21%提升至35%；材料领域，12英寸硅片、KrF光刻胶等实现产线突破，国产化率超20%。然而，尖端光刻机、EUV光刻胶、High-K前驱体等关键环节仍受制于人，技术代差与供应链风险并存。

本报告聚焦半导体设备、材料、零部件三大核心环节，剖析国产化进程中的进展与瓶颈，结合先进制程、异构集成、第三代半导体等趋势，揭示产业发展逻辑：在政策、资本与技术三重驱动下，中国正以成熟制程为锚点，构建“设备-材料-零部件”协同生态，并在AI芯片、先进封装等领域探索差异化突围路径。面对“最后1纳米”的技术攻坚，自主可控与全球化竞合将长期交织，能否跨越鸿沟、增强供应链韧性，将决定中国在全球半导体格局中的最终位势。

一、半导体设备：加速追赶，锋芒渐展

1. 全球市场：规模扩张与区域格局重构

• 市场规模与增长：

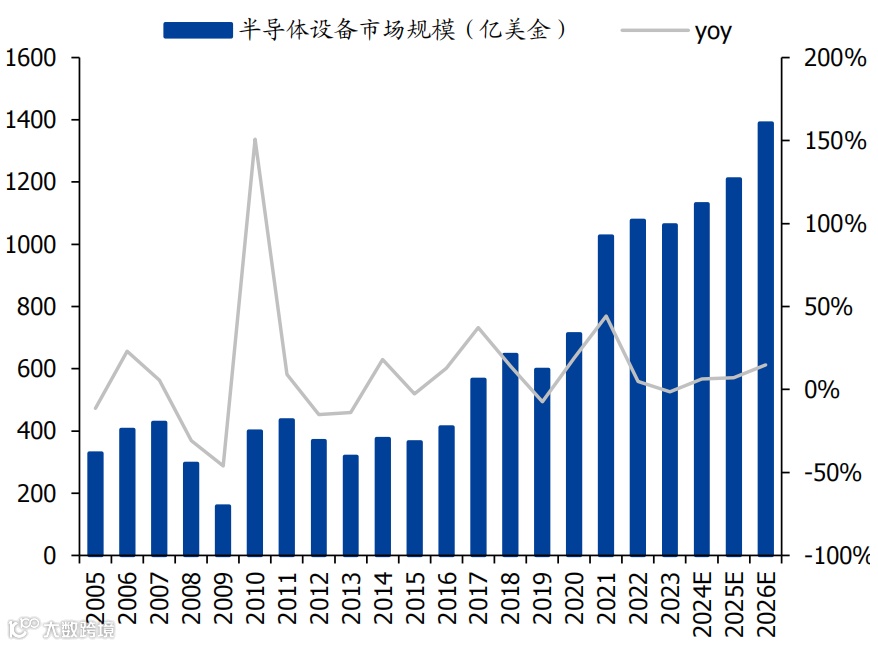

• 2025年全球半导体设备市场规模预计达1210亿美元（SEMI数据），2023–2025年复合增长率7.1%，主要受益于AI、高性能计算需求及晶圆厂扩产周期。



• 中国大陆已成为全球最大设备市场，2024年前三季度销售额占比达45%（376.6亿美元），产能增速领先全球，2025年等效8英寸月产能预计达1010万片，同比增长14%。



• 细分市场结构：

• 晶圆制造设备占整体市场的90%，其中光刻、刻蚀、薄膜沉积为核心，合计占比超60%。

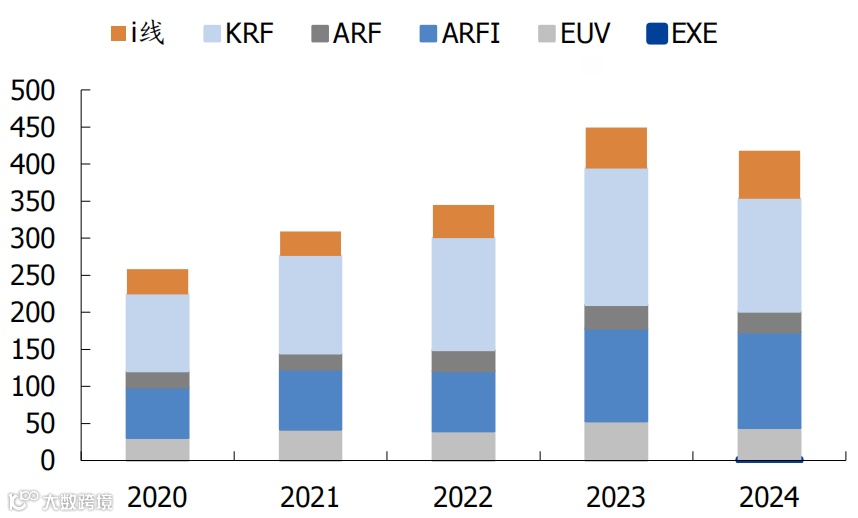

• 光刻机为最大细分市场，2024年规模达315亿美元，EUV和ArFi设备主导高端需求；刻蚀设备受益于3D NAND堆叠及多重曝光工艺，市场规模超200亿美元。

• 竞争格局：

• 高端市场由美日欧厂商主导：ASML（光刻机市占82.1%）、应用材料（PVD/CMP）、LAM Research（刻蚀46.7%）、东京电子（涂胶显影89%）。

• 国产厂商聚焦成熟制程，2023年设备国产化率达35%（2021年为21%），清洗、刻蚀、涂胶设备渗透率已超50%。

2. 核心设备国产化：突破与瓶颈并存

• 光刻机：技术代差显著，国产化任重道远

  • ASML垄断EUV市场，2024年交付首台High NA EUV设备（单价2.33亿欧元）；ArFi机型占其营收45.76%。



  • 上海微电子SSX600系列可量产90nm工艺，28nm浸没式光刻机处于研发阶段；2023年国产化率仅2.5%，进口依赖度高达87.5亿美元。

  • 美日荷联合管制EUV/ArFi设备出口，倒逼国产替代提速。

• 刻蚀设备：国产厂商跻身第一梯队

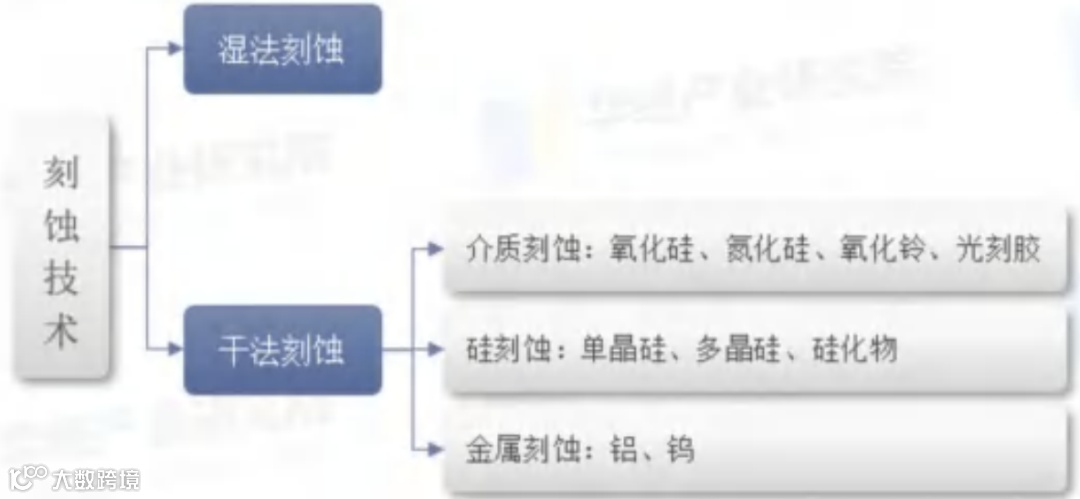

  • 干法刻蚀占90%，ICP/CCP分别覆盖介质与硅刻蚀需求；3D NAND堆叠层数突破321层，推动高深宽比刻蚀发展。



  • 中微公司Primo UD-RIE实现60:1深宽比刻蚀，北方华创介质刻蚀覆盖28nm逻辑芯片；2023年国产厂商总营收超100亿元（中微47亿+北方华创60亿）。

  • LAM、应用材料、TEL合计市占超80%，国产厂商在成熟制程份额已超20%。

• 薄膜沉积设备：品类完善驱动国产替代

  • PECVD占33%，ALD随FinFET/3D NAND工艺增长而上升；拓荆科技PECVD出货超200腔，北方华创HDPCVD突破绝缘介质填充。

  • 拓荆科技ALD/SACVD导入长江存储，微导纳米High-k ALD进入中芯国际验证；2023年国产化率约20%，目标2025年提升至30%。

• 量检测设备：良率守护者，国产从“破冰”到“攻坚”

  • 明/暗场缺陷检测、OCD量测精度需达纳米级；KLA占据全球70%份额，光学系统与算法构成核心壁垒。

  • 中科飞测暗场检测设备导入长鑫存储，精测电子SOC测试机对标泰瑞达；2023年国产化率约15%，高端市场仍待突破。

• 其他设备：

  • 盛美上海凭借SAPS/TEBO技术实现差异化竞争，市占率7%，2024年推出Track设备；全球DNS/TEL占清洗设备60%份额。

  • 凯世通低能大电流离子注入机已导入10余家客户，北方华创发布首款国产Sirius MC313机型。

3. 国产厂商：高增长背后的研发突围

• 财务表现：

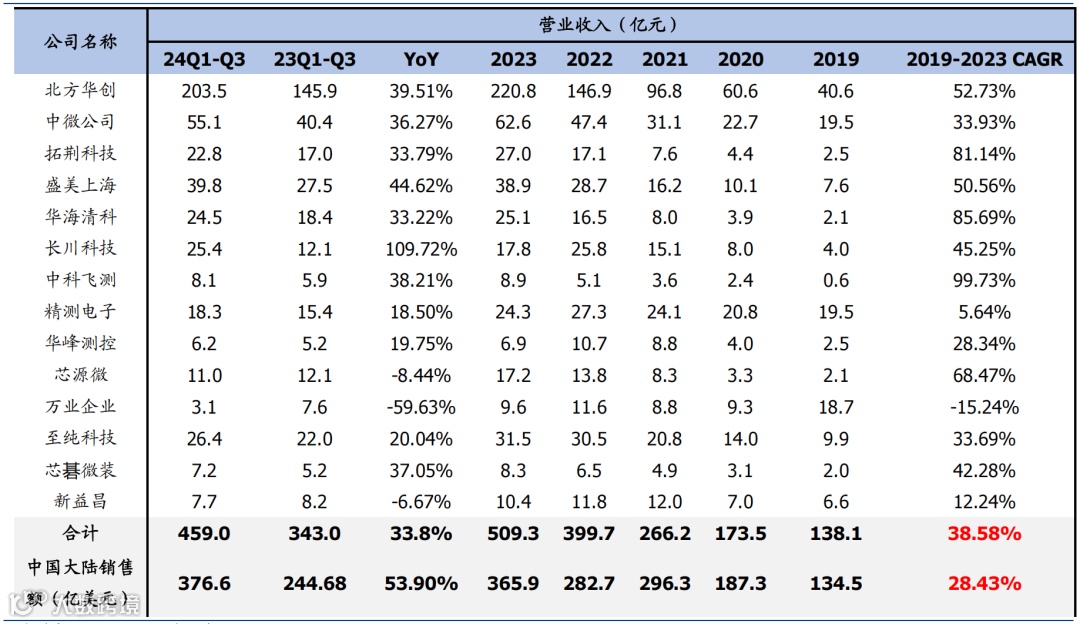

  • 14家核心设备企业2023年营收509.3亿元（2019–2023年CAGR 38.6%），归母净利润95.9亿元（CAGR 56.7%）。

  • 头部企业毛利率稳定在40%–50%（北方华创44.2%、中微公司42.2%），2024年Q3合同负债达183.9亿元，订单能见度高。



• 研发投入：

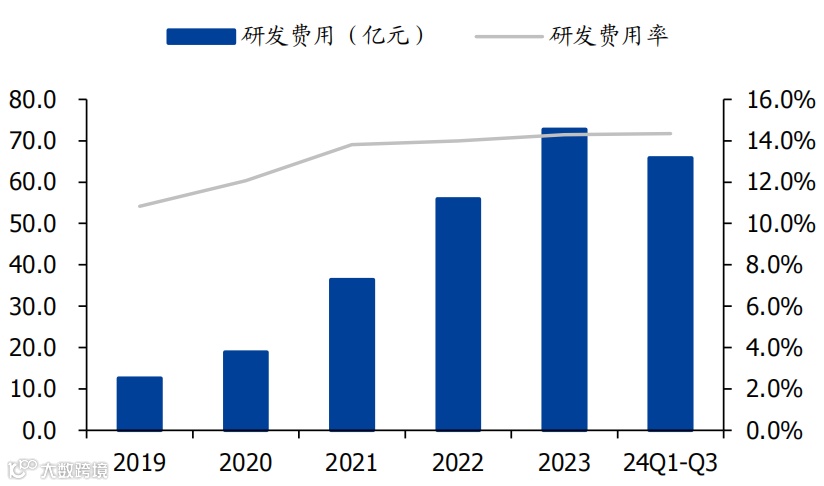

  • 2023年研发费用率达14.3%（2019年为10.8%），研发总额72.8亿元；北方华创、中微公司、拓荆科技研发人员占比均超30%。



  • 重点方向包括EUV光刻机光源/物镜、High NA工艺配套设备、原子层沉积优化等。

• 生态协同：

  • 设备-零部件-材料联动加强，如国产刻蚀机采用江丰电子靶材，清洗设备配套安集科技抛光液。

  • 政策支持持续加码，大基金三期定向投资设备环节，上海、北京、合肥等地产业集群加速技术转化。

4. 挑战与展望：从“能用”到“好用”的跨越

• 技术瓶颈：

  • EUV光刻机光源功率（250W→500W）、物镜系统精度（畸变<1nm）尚未突破。

  • 28nm以下逻辑芯片量检测设备、高能离子注入机仍依赖进口。

• 供应链安全：

  • 高端零部件如光刻机双工件台、真空泵进口占比超80%，地缘政治加剧断供风险。

• 未来趋势：

  • 先进制程：2nm GAA工艺推动刻蚀/薄膜设备升级，2026年相关设备需求占比将超40%。

  • 特色工艺：SiC/GaN器件带动外延炉、激光退火等专用设备增长，预计2025年市场规模超50亿美元。

二、半导体材料：国产厂商平台化布局，做大做强

1. 全球市场：需求回暖与结构升级

• 市场规模与增长：

  • 2023年全球半导体材料市场规模达667亿美元（SEMI数据），其中晶圆制造材料占62%（415亿美元），封装材料占38%（252亿美元）。

  • 中国大陆是唯一增长市场，2023年销售额131亿美元（同比+4.8%），占全球20%；预计2025年突破160亿美元（TECHCET预测）。

• 细分市场结构：

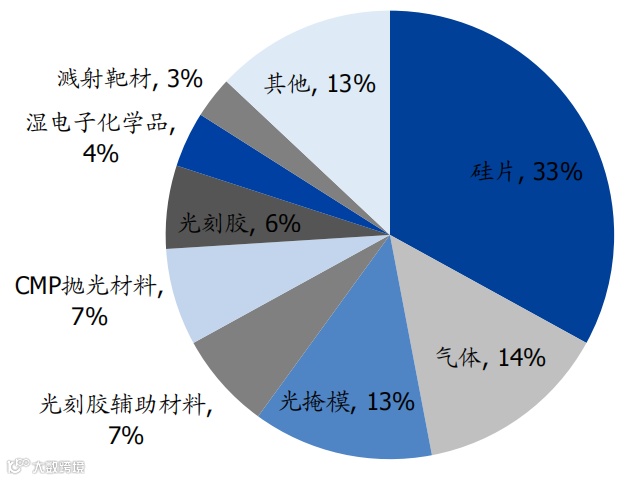

  • 硅片占比最高（33%），12英寸硅片出货占比达73%；光刻胶及辅助材料占13%，高端KrF/ArF胶严重依赖进口。

  • 先进封装材料（Chiplet/HBM）2025年市场规模预计超80亿美元，CAGR 9.5%。



• 区域竞争格局：

  • 信越化学（硅片）、JSR/TOK（光刻胶）、Toppan（掩膜版）等海外厂商占全球70%以上份额。

  • 2023年材料国产化率约25%，硅片、湿电子化学品、靶材等领域进展显著。

2. 关键材料：国产化突破与短板分析

• 硅片：大尺寸与高纯度攻坚战

  • 信越、SUMCO、环球晶圆占全球81%份额，300mm硅片单价超1000美元/片。

  • 沪硅产业300mm硅片产能扩至60万片/月，立昂微重掺硅片已导入中芯国际；2023年国产化率20%，目标2025年达30%。

  • 瓶颈在于<28nm逻辑芯片用外延片、SOI硅片仍依赖进口。

• 光刻胶：高端市场“卡脖子”

  • G/I线胶国产化率30%（晶瑞电材/彤程新材主导）；KrF胶约10%（南大光电/上海新阳验证中）；ArF胶仅2%（彤程新材进入中芯国际28nm产线）。

  • 东京应化/JSR占全球85%份额，EUV光刻胶完全依赖进口。

• 掩膜版：第三方厂商崛起

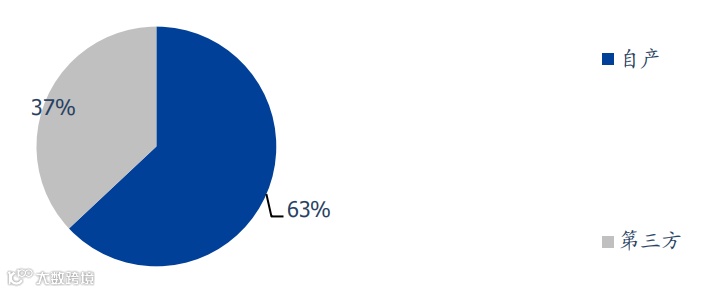

  • 晶圆厂自产占63%（28nm以下），独立厂商（Toppan/Photronics）占37%。

  • 清溢光电14nm掩膜版量产，龙图光罩28nm产品导入华虹；2023年国产化率12%（第三方市场）。



• 溅射靶材：从“点突破”到“面覆盖”

  • 半导体靶材（纯度6N）占19%，平板显示占65%。

  • 江丰电子铜/钽靶材进入台积电5nm工艺，阿石创ITO靶材市占超20%；2023年国产化率30%，目标2025年达50%。

• 前驱体：High-K材料突围

  • High-K前驱体（如四氯化铪）纯度需达99.9999%，默克/液化空气占63%份额。

  • 雅克科技High-K前驱体导入长江存储，南大光电钨前驱体覆盖3D NAND；2023年国产化率15%。

• 湿电子化学品：国产厂商“量质齐升”

  • G4/G5级产品（28nm以下）国产化率不足10%，G3级（成熟制程）超50%。

  • 兴福电子电子级磷酸市占70%，江化微刻蚀液/清洗液已导入华虹、士兰微。

3. 平台化战略：从单品类到全矩阵

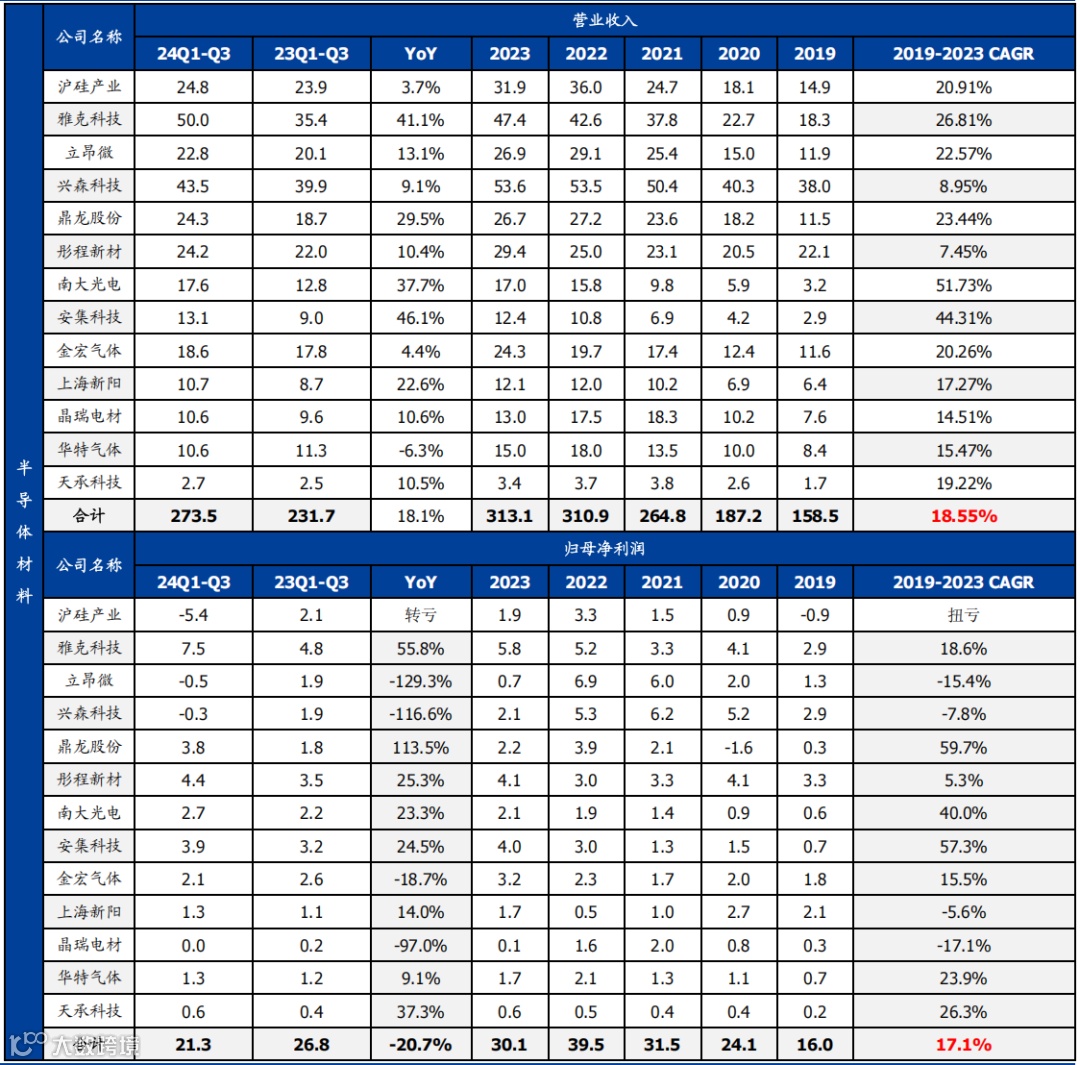

• 典型案例分析：

  • 鼎龙股份：从CMP抛光垫（市占15%）拓展至KrF/ArF光刻胶、封装材料（PSPI）；2023年半导体材料营收10.86亿元（+93%），目标2025年建成“CMP+光刻胶+封装”全平台。



  • 雅克科技：整合UP Chemical（前驱体）、科美特（电子特气）、华飞电子（封装球硅），覆盖“沉积+清洗+封装”环节；2023年电子材料营收47.4亿元，毛利率42.3%。

• 生态协同效应：

  • 材料-设备联动：安集科技抛光液适配华海清科CMP设备，沪硅产业硅片与中微刻蚀机联合验证。

  • 区域集群：长三角聚焦光刻胶/硅片，珠三角布局封装材料/湿化学品。

4. 挑战与机遇：从“替代”到“引领”

• 技术瓶颈：

  • EUV光刻胶、High-NA配套材料、2nm节点Low-K介质尚无国产解决方案。

  • 国产硅片缺陷密度（0.1/cm²）为国际水平（0.03/cm²）的3倍。

• 供应链风险：

  • 光刻胶树脂、光酸单体、前驱体金属源等上游原料80%依赖日美厂商。

• 增长驱动力：

  • 先进封装：FCBGA基板、TSV电镀液需求爆发，2025年市场规模超50亿美元。

  • 第三代半导体：SiC外延片、GaN衬底带动高纯碳化硅/氨气需求增长。

• 政策与资本支持：

  • 大基金三期重点投资材料环节，区域专项基金推动产研结合。

三、半导体零部件：设备之基，多点开花

1. 全球市场：需求爆发与供应链重构

• 市场规模与增长：

  • 2022年全球半导体设备零部件市场规模达1000亿元，中国市场占比30%（300亿元），2023–2025年CAGR 12%，受扩产与设备国产化驱动。

  • 核心增量来自精密机械件（真空泵/阀门，占45%）、光学元件（25%）、电子控制系统（20%）。

• 竞争格局：

  • Edwards（真空泵）、蔡司（光学镜头）、MKS Instruments（射频电源）等美日欧厂商占全球70%份额。

  • 2023年国产化率提升至18%（2020年8%），目标2025年突破30%。

• 区域动态：

  • 中国大陆为最大需求端，2024年零部件采购额超400亿元，本土供应商占比升至25%（2021年12%）。

  • 美国出口管制促使中芯国际、长江存储加大国产零部件验证力度。

2. 核心零部件：国产化路径与技术突破

• 真空系统：设备运行的“心脏”

  • 真空度需达10⁻⁷ Pa级，耐腐蚀材料依赖进口。

  • 新莱应材高纯管路已用于北方华创刻蚀机，2023年营收15.2亿元（+35%）；汉钟精机干式真空泵覆盖28nm工艺，市占率突破5%。

• 光学元件：光刻与检测的核心

  • ASML EUV光刻机含超1000个光学元件，镜面粗糙度<0.1nm。

  • 福晶科技激光晶体全球市占60%，DUV透镜通过上海微电子验证；长春光机所EUV光源样机输出功率达50W（ASML为250W）。

• 运动控制系统：精度决定效率

  • 晶圆传输定位精度需达±0.1μm，速度>1m/s。

  • 华卓精科双工件台导入上海微电子光刻机，定位精度±1.5nm；埃斯顿直线电机用于盛美清洗设备，重复定位精度±0.5μm。

• 射频电源：等离子体工艺的关键

  • MKS/住友占全球80%份额，13.56MHz高频电源国产化率不足5%。

  • 中电科48所射频电源导入中微刻蚀机，稳定性达99.8%；英杰电气3000W模块进入北方华创供应链验证。

3. 国产厂商：从“单一突破”到“生态协同”

• 财务表现：

  • 头部企业2023年营收增速超50%：新莱应材15.2亿元（+35%）、华卓精科8.7亿元（+68%）、汉钟精机12.4亿元（+42%）。

  • 毛利率分化明显：精密机械件35%–40%（新莱应材38.2%），光学元件50%–60%（福晶科技55.3%）。

• 研发投入：

  • 2023年研发费用率平均12%（国际龙头8%–10%），华卓精科达25%，聚焦EUV工件台与超精密控制。

  • 产学研合作深化，清华大学、中科院微电子所联合企业攻关核心工艺。

• 生态构建：

  • 北方华创设立零部件验证中心，优先采购国产化率超30%的供应商。

  • 产业集群效应显现：长三角形成“新莱应材-中微-盛美”链条；珠三角“埃斯顿-大族激光-华为海思”协同开发。

4. 挑战与机遇：从“替代”到“定义标准”

• 技术瓶颈：

  • 高纯铝合金（6N级）、陶瓷基板热膨胀系数<1ppm/℃，90%依赖进口。

  • 光学元件纳米级抛光、真空腔体焊接良率（国际>99% vs 国产<95%）。

• 供应链风险：

  • 高端数控机床（发那科/德马吉）、检测设备（KLA）进口超70%。

  • 美国BIS新规限制14nm以下设备零部件对华出口，影响阀门、传感器等二级供应商。

• 增长机遇：

  • 存量替代：国内2000亿设备存量市场，年维保及更换需求超300亿元。

  • 技术升级：先进封装驱动精密点胶机、热压焊接头需求，2025年市场规模达80亿元；SiC外延炉用石墨托盘国产化率不足10%。

• 政策赋能：

  • 工信部《基础电子元器件产业发展行动计划》定向补贴研发；大基金三期设“设备与零部件专项”，单项目最高支持20亿元。

四、未来趋势展望

1. 技术驱动：先进制程与异构集成引领创新

• 逻辑芯片：2025年2nm GAA工艺量产，推动High-NA EUV光刻机、原子层刻蚀设备需求激增，相关设备占比将超40%。

• 存储芯片：3D NAND堆叠层数突破500层，薄膜沉积步骤增至150次以上，ALD设备CAGR达25%（2023–2028）。

• 异构集成：Chiplet 2025年市场规模超100亿美元，TSV、微凸块设备需求增长；HBM4堆叠达16层，带动临时键合/解键合、TSV刻蚀设备发展，2025年材料市场达30亿美元。

• 第三代半导体：2025年全球SiC器件市场规模60亿美元，驱动6英寸外延炉、激光退火设备需求，高纯碳化硅粉体国产化率目标50%。

2. 市场格局：国产替代深化与全球化竞合

• 国产化率目标：

  • 设备：2025年成熟制程（28nm及以上）国产化率超50%，先进制程（14nm及以下）突破20%。

  • 材料：硅片/湿电子化学品达35%，ArF光刻胶/EUV前驱体实现“0到1”量产。

  • 零部件：真空泵/射频电源超30%，光刻机双工件台配套28nm工艺。

• 全球供应链重构：

  • 美国《芯片法案》推动本土产能占比从12%提至20%，欧盟目标2030年占全球20%；中国强化本地供应链建设。

  • 美日荷组建“芯片四方联盟”限制出口，中国加速构建“设备-材料-零部件”内循环生态。

3. 政策与资本：战略投入驱动产业跃迁

• 政策支持加码：

  • 大基金三期规模3000亿元，重点投向设备/材料/零部件，单项目最高注资50亿元。

  • 研发费用加计扣除比例提至120%，设备采购补贴最高30%。

• 资本流向：

  • 2023–2025年预计超50家半导体设备/材料企业登陆科创板，跨国并购聚焦光刻胶树脂、电子特气原料。

  • AI芯片、先进封装、量子计算领域风投年均增长35%，红杉、高瓴设立专项基金。

4. 风险与挑战：技术鸿沟与供应链韧性

• 技术瓶颈：

  • EUV光刻光源功率、物镜系统落后ASML 3–5年。

  • 12英寸硅片缺陷密度为国际水平3倍，High-K前驱体杂质含量超标2倍。

• 供应链风险：

  • 美国BIS新规限制14nm以下设备核心零部件出口。

  • 光刻胶树脂（日本占90%）、高纯石英坩埚（美/德占80%）国产化率不足10%。

5. 新兴机遇：AI与绿色半导体开辟新赛道

• AI芯片革命：

  • 2025年全球AI芯片市场规模达1000亿美元，推动CoWoS封装产能扩张，配套材料需求增长3倍。

  • 存算一体技术带动ALD设备需求，2025年市场规模50亿美元。

• 绿色半导体：

  • GaN电源芯片渗透率从10%提升至30%，带动MOCVD设备出货增长40%。

  • 晶圆再生、废液回收市场2025年超20亿美元，政策要求头部晶圆厂再生利用率超50%。

结语：未来五年，半导体产业链将在技术迭代、地缘博弈与政策驱动下加速重构。中国依托庞大市场需求、持续技术突破与资本投入，有望在成熟制程实现全面自主可控，并在先进封装、第三代半导体等新兴领域建立差异化优势。然而，跨越EUV光刻、High-K材料等“技术鸿沟”，构建弹性供应链，仍是实现从“追赶”到“引领”的关键。全球半导体竞争下半场，不仅是技术较量，更是生态协同与战略耐力的比拼。
