ITIF（信息技术与创新基金会）是成立于2006年的美国华盛顿非营利、无党派研究机构，专注于技术创新与公共政策交叉领域的研究。其发布的报告《How Innovative Is China in Semiconductors?》通过案例研究、专家访谈及全球专利与科学数据评估，系统分析了中国在半导体领域的创新能力。核心发现包括中国在半导体专利申请中的快速增长、研发投入强度的提升，以及在芯片设计、制造、EDA软件和先进节点逻辑芯片等关键领域的进展。
以下为报告内容梳理总结
————————————————————
一、全球半导体行业概况
半导体是推动现代技术进步和经济增长的核心产业。当前全球市场规模达5270亿美元，预计2030年将突破万亿美元，并新建逾70座晶圆厂以满足需求增长。
技术层面，先进制程已进入3nm至2nm阶段，单颗芯片可集成数十亿晶体管。此类制造设施投资超300亿美元，代表全球工程最高水平。
地缘政治因素深刻影响产业格局，中美欧日韩台等地均将半导体视为战略高地，纷纷出台政策支持本土产业链发展。
全球供应链高度分工，涵盖设计、制造、封装测试等环节，依赖EDA软件及光刻、沉积、蚀刻等关键设备。商业模式上，IDM厂商如英特尔、三星自主完成设计与制造；而台积电、格芯等代工厂则服务于苹果、高通、NVIDIA等无晶圆厂设计公司。
二、中国半导体产业发展现状
中国政府将半导体列为国家核心战略，自2014年发布《国家集成电路产业发展推进计划》和《中国制造2025》以来，计划投入高达1500亿美元，目标构建完整“闭环”生态系统，并于2030年实现IC贸易平衡。

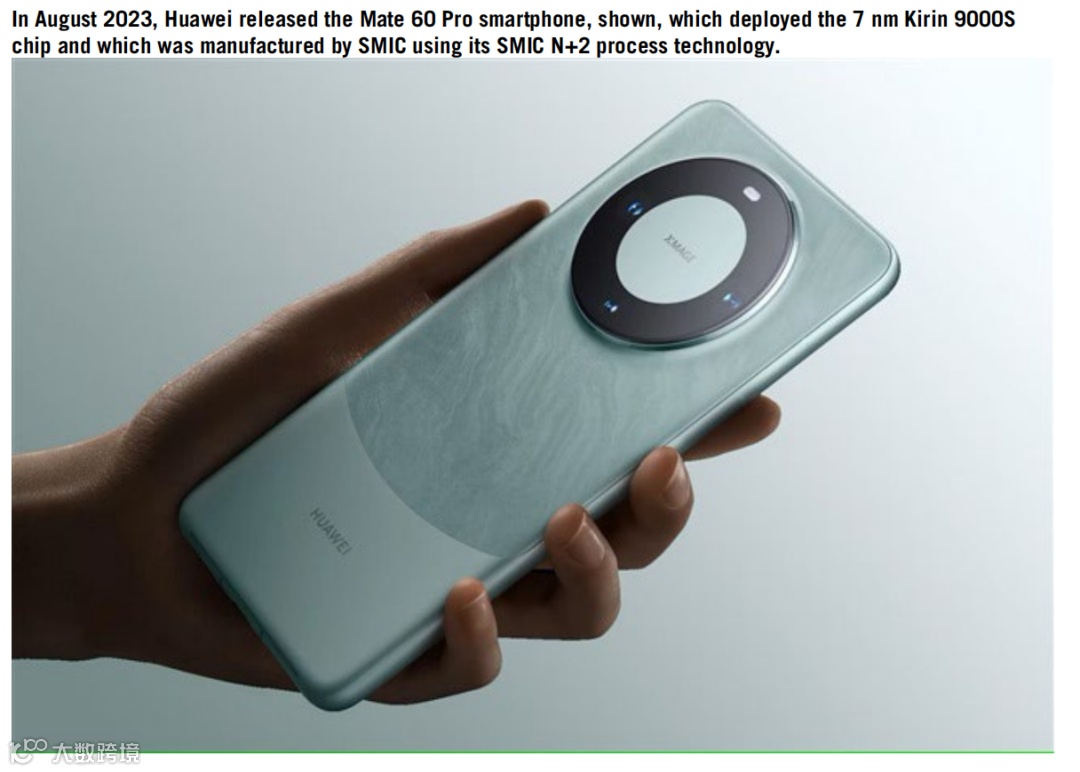

尽管整体技术水平仍落后于国际领先企业，中芯国际（SMIC）在先进逻辑芯片制造上较台积电约落后五年，但华为Mate 60 Pro搭载的7nm Kirin 9000S芯片表明部分领域已实现突破。
中国企业数量快速扩张，IC设计公司从2010年至2022年增长近五倍。在传统节点（＞28nm）生产方面具备成本优势，同时逐步提升技术能力。华为宣布在EDA软件取得突破，显示其在14nm及以上工艺中减少对外依赖的进展。

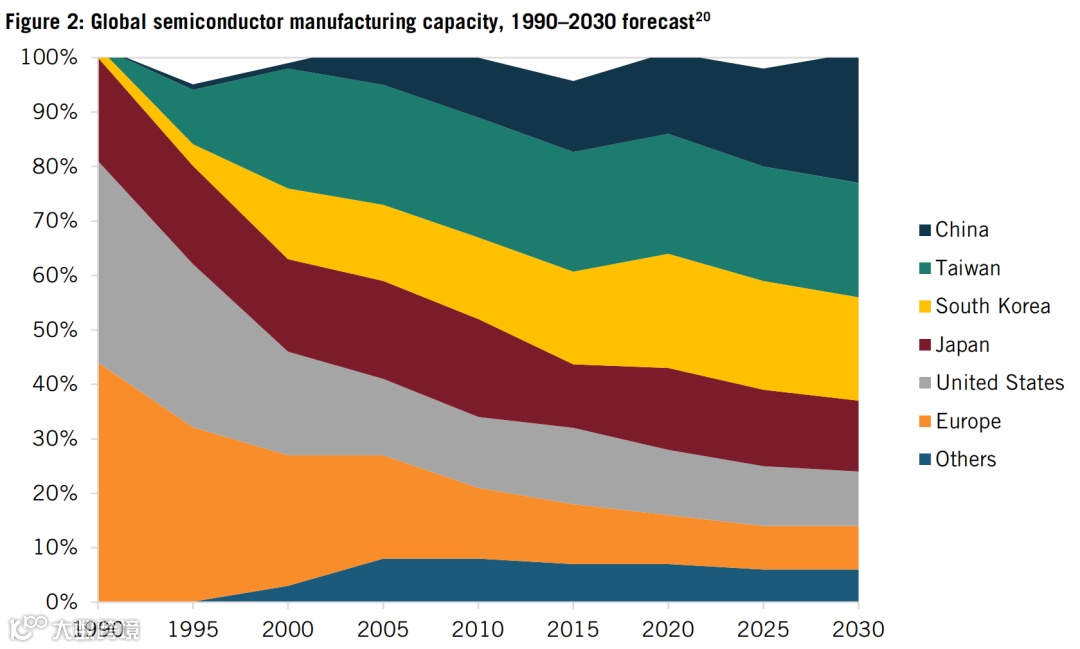

目前中国占全球半导体产量约12%，虽尚未掌握高端制造主导权，但在知识产权积累和创新能力方面持续增强，正重塑全球竞争格局。
三、中国在半导体各子行业的创新进展
电子设计自动化（EDA）
EDA是中国突破“卡脖子”技术的关键方向。华为实现多项技术突破，推动国产EDA工具应用于14nm及以上工艺。华大九天（Empyrean Technology）已支持7nm数字流程与5nm模拟流程，初步形成自主替代能力。
半导体设计
中国IC设计行业快速发展，2023年第一季度销售额达557.4亿元人民币（约76.7亿美元）。企业在RISC-V开源架构上的广泛应用，体现摆脱西方专有技术依赖的战略布局。
高级节点逻辑芯片
华为海思与中芯国际合作推进7nm芯片量产，Kirin 9000S的应用标志着中国在高性能移动芯片设计领域的实质性突破，尽管制造路径仍有争议。
较大节点芯片
在成熟制程（如40nm以上）领域，中国具备较强产能基础，广泛服务于工业、汽车、医疗等领域，竞争优势主要体现在成本控制而非前沿技术创新。
存储芯片
长江存储（YMTC）和长鑫存储（CXMT）分别在NAND闪存和DRAM领域实现量产突破，虽面临国际技术封锁，但仍持续推进产品迭代与市场份额拓展。
半导体制造设备（SME）

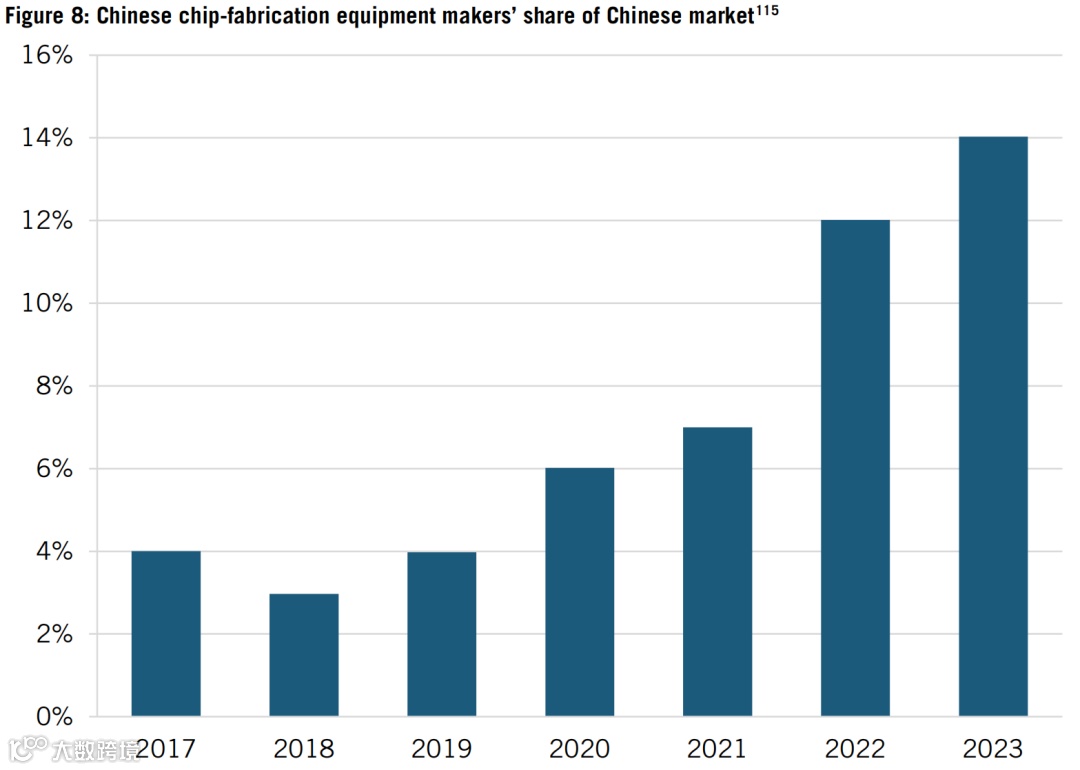

中国在光刻机等关键设备领域与ASML等国际巨头差距显著，但在国家专项支持下，正通过公私合作模式加速研发进程。
封装、测试与组装（ATP）

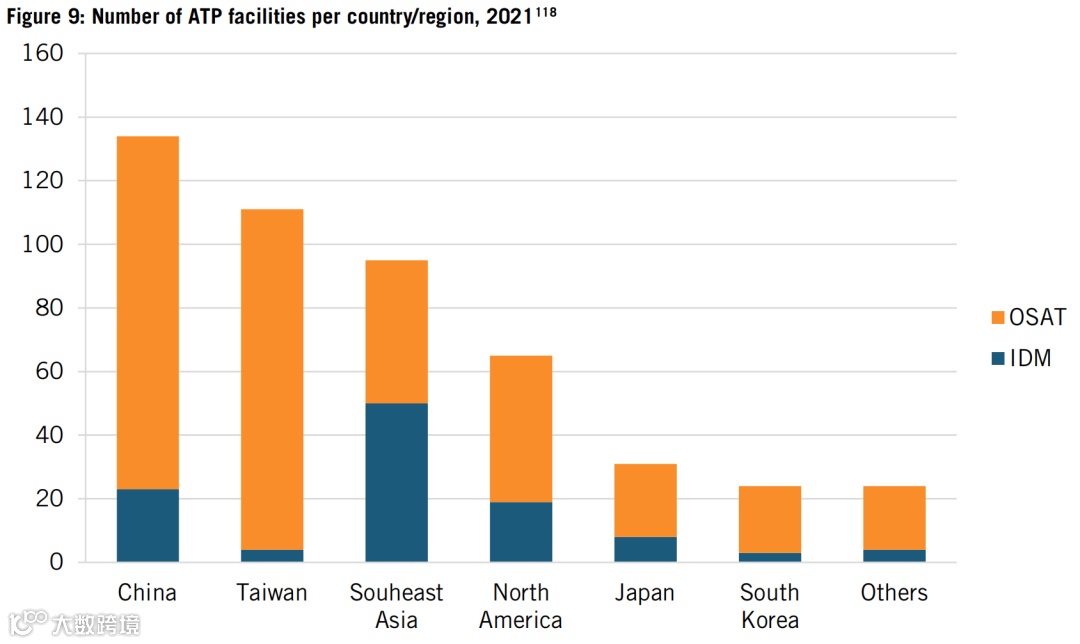

中国在全球ATP环节具有较强竞争力，拥有大量先进封装产线，在Fan-out、SiP等技术领域占据一定市场份额。
四、中国半导体产业的创新能力分析
研发投入（R&D Intensity）

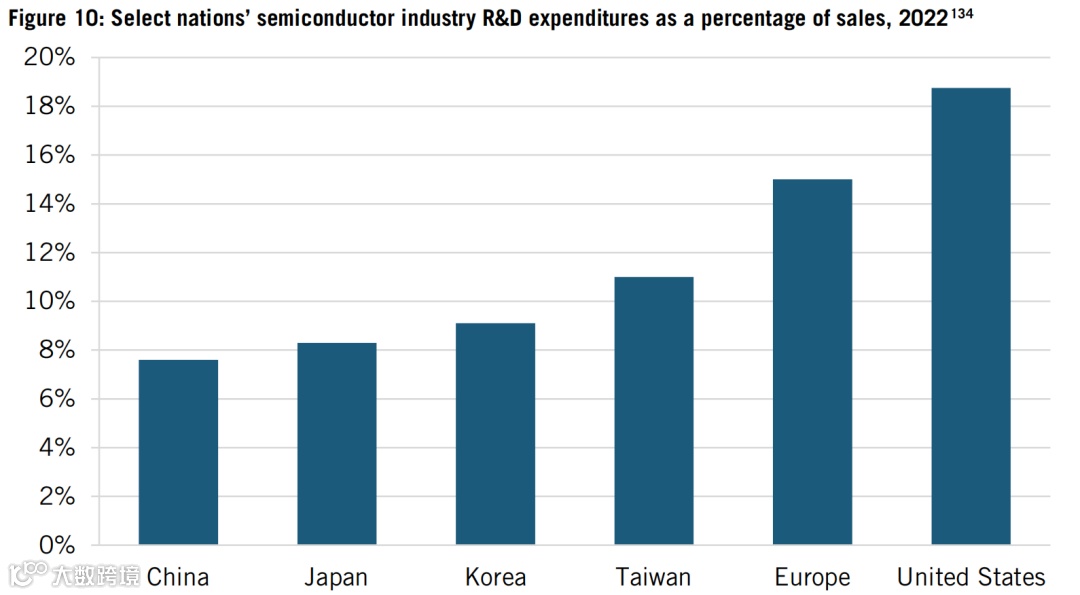

中国半导体产业研发投入强度为7.6%，低于美国的18.8%，但呈稳步上升趋势，反映国家战略引导下的长期投入决心。
科学出版物

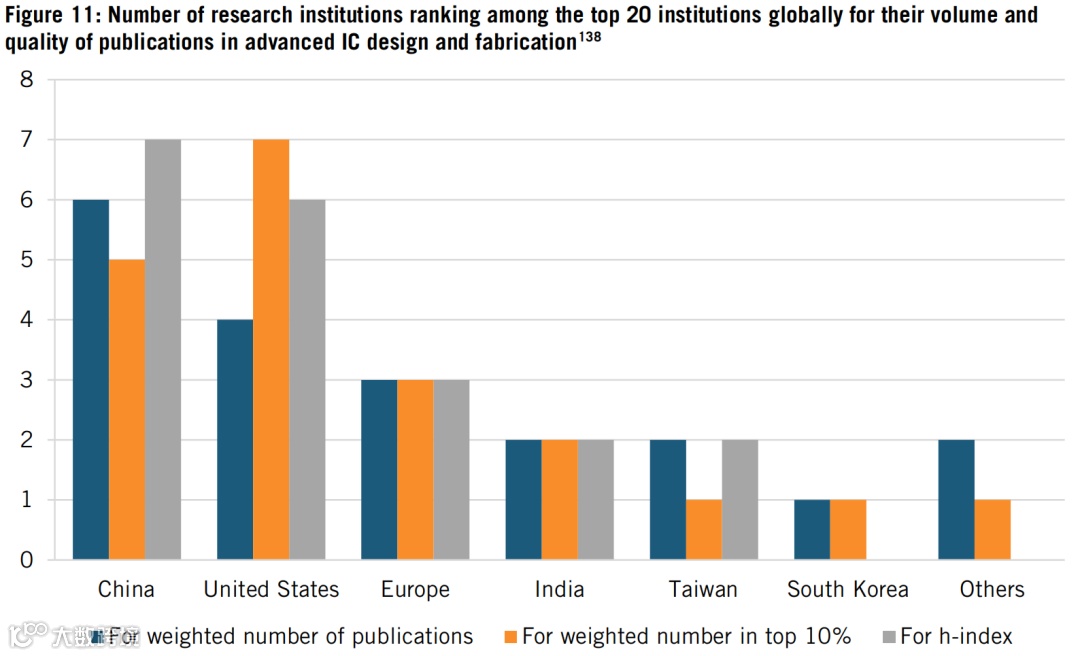

中国在半导体科研产出方面表现突出，按h指数统计，有7所高校或研究机构进入全球前20，显示其基础研究能力和学术影响力不断提升。
专利申请与授权

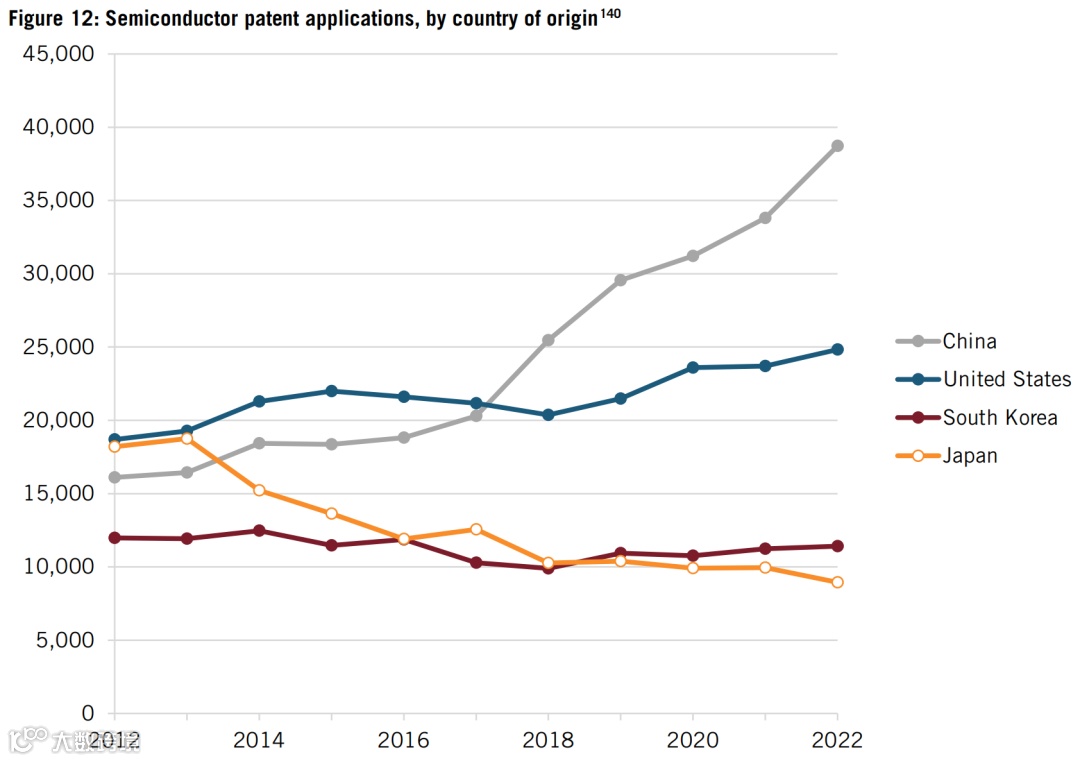

2021–2022年，全球55%的半导体专利申请来自中国，远超其他国家。PCT国际专利授权量十年间增长近30倍，展现强劲创新活力。
专利资产指数
根据LexisNexis PatentSight评估，北京智光芯控股为中国最具价值专利持有者之一，表明中国企业不仅追求数量，也在提升专利质量。
公司案例研究

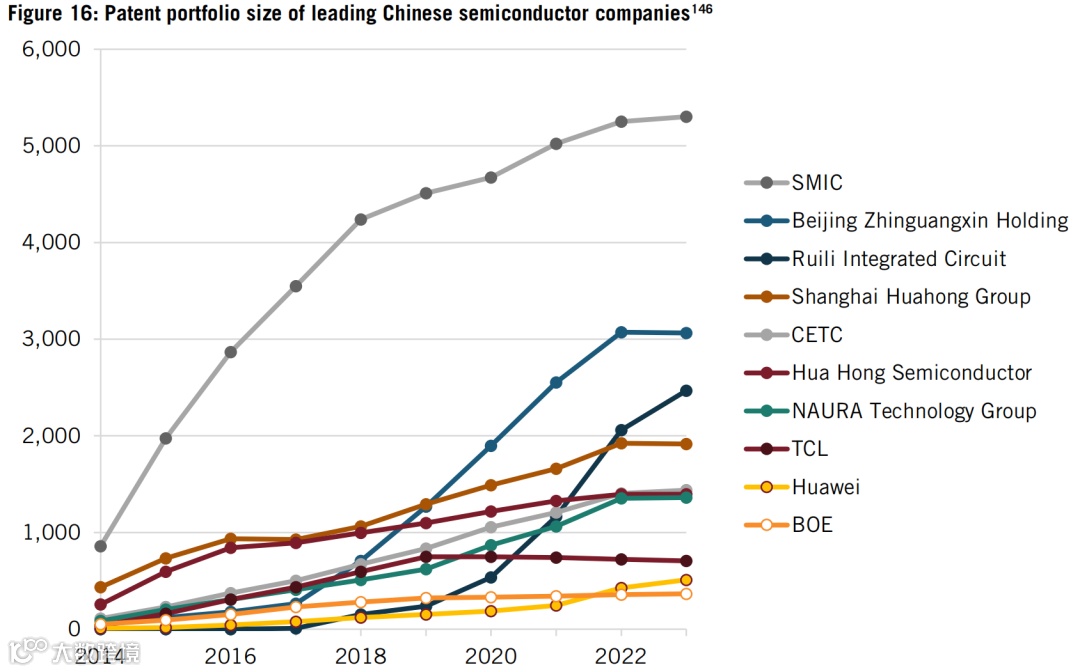

华为、中芯国际等龙头企业专利组合持续扩大，在设计、制造、EDA等领域形成自主技术积累，成为推动产业升级的核心力量。
五、代表性企业案例分析
华为（Huawei）
旗下海思半导体在通信与AI芯片设计领域具备全球竞争力。面对外部限制，华为通过自研Kirin系列芯片实现关键技术突破，展现强大韧性与创新能力。
中芯国际（SMIC）

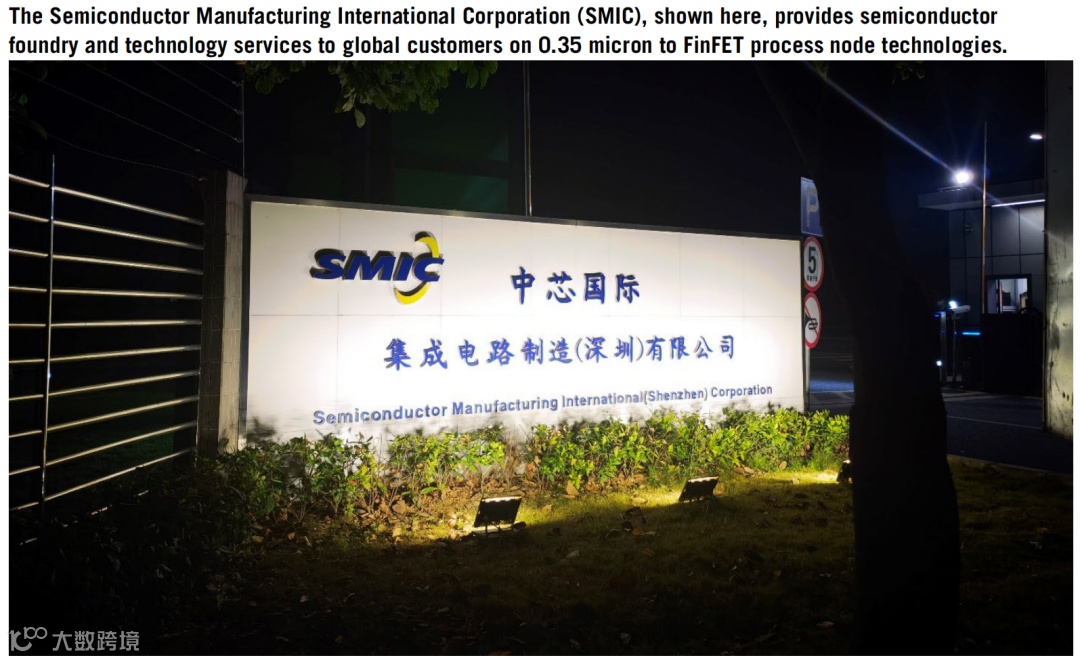

作为中国大陆最大、全球第五大晶圆代工厂，SMIC已在7nm节点实现技术突破并小批量生产，研发投入持续增加，致力于缩小与台积电的技术代差。
壁仞科技（Biren Technology）
新兴GPU设计企业，推出的BR100通用计算芯片在算力性能上达到国际先进水平，填补国内高性能GPGPU空白。
其他领先企业
紫光展锐（UNISOC）作为主要移动芯片设计商，专利数量快速增长，强化知识产权布局，提升国际市场竞争力。
案例启示
中国企业普遍采取加大研发投入、强化专利保护、聚焦细分领域突破等策略，积极应对国际竞争与技术封锁，逐步构建自主可控的技术体系。
六、中国半导体战略与政策分析
国家战略定位
半导体被明确列为“国家战略科技力量”，纳入《中国制造2025》重点发展方向，强调自主可控与产业链安全。
投资与资金支持

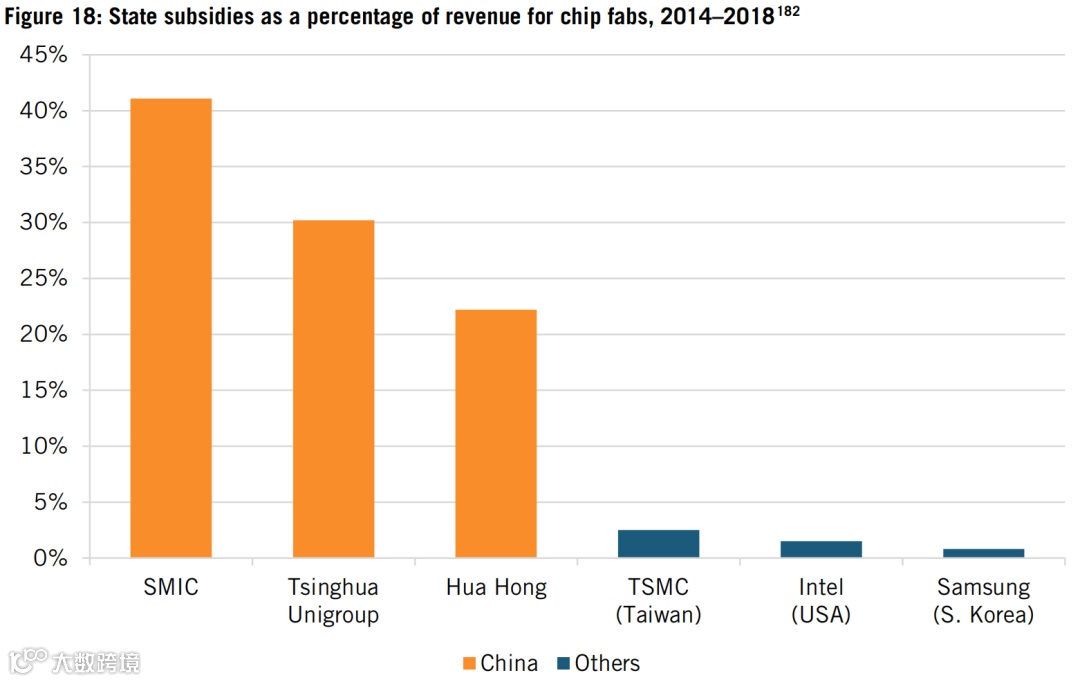

通过国家集成电路产业投资基金（“大基金”）等渠道，提供超千亿美元级资本支持，覆盖全产业链投资布局。
研发与创新激励
实施税收优惠、研发补贴等政策，鼓励企业提升研发投入比例，促进核心技术攻关与成果转化。
人才培养与引进
加强高校微电子学科建设，联合科研院所培养专业人才，同时吸引海外高端人才回国创业就业。
国际合作与市场准入
推动技术引进、合资合作与海外市场拓展，提升中国企业全球化运营能力。
应对国际挑战
针对出口管制和技术封锁，加快国产替代进程，强化本土供应链体系建设。
政策成效与挑战
政策有效提升了产业整体技术水平和集聚效应，但仍需克服基础薄弱、高端人才短缺、国际环境不确定性等长期挑战。
七、中国在全球半导体产业中的竞争力分析
技术追赶与自主创新
在EDA、7nm芯片设计与制造、RISC-V架构应用等方面取得关键突破，展现较强自主创新能力。
市场份额与增长潜力
中国为全球最大半导体消费市场，本土生产能力持续提升，未来在全球价值链中的地位有望进一步上升。
研发投入与创新产出
虽然R&D强度低于发达国家，但专利申请量和科研论文产出位居世界前列，创新活跃度高。
政策支持与国家战略
强有力的顶层设计和资源调配能力，使中国能在短期内集中力量推进重大项目落地。
国际合作与竞争
企业积极参与全球合作，同时在技术受限背景下加速构建内循环生态。
面临的挑战与风险
高端设备、材料、IP核等领域仍严重依赖进口，国际政治经济波动带来不确定性，需持续优化产业结构与创新机制。
八、美国及其他国家的反应与策略
美国的半导体产业政策
通过《芯片与科学法案》（CHIPS Act），拨款527亿美元支持本土半导体研发与制造，其中110亿美元用于技术研发，并提供25%投资税收抵免。
出口管制与技术限制
对华实施严格出口管制，限制先进制程设备与EDA工具供应，意图延缓中国高端芯片制造能力发展。
国际合作与联盟
联合日本、荷兰等国建立多边管制机制，协调ASML、东京电子等供应商限制关键技术输出。
投资STEM教育与人才培养
强化本土科技人才培养体系，减少对外部高端人才的依赖，保障长期竞争力。
其他国家的反应
欧盟、韩国、日本等也加大本土半导体扶持力度，部分国家寻求与中国开展有限合作，平衡安全与发展关系。
九、结论与建议
结论
- 创新能力提升：中国在专利申请、科研产出和部分技术领域实现跨越式发展。
- 技术追赶加速：在国家战略驱动下，正快速缩小与领先者的差距。
- 政策支撑有力：大规模资金投入和系统性政策安排为产业发展奠定基础。
- 国际关注度上升：中国崛起引发美欧等主要经济体高度警惕与应对。
建议
- 持续研发投入：重点加强基础研究与前沿技术探索。
- 优化产业结构：向高附加值环节延伸，提升产业链地位。
- 加强国际合作：参与标准制定，拓展国际市场。
- 强化人才培养：构建多层次人才体系，吸引全球顶尖专家。
- 应对出口管制：完善国产替代路径，增强供应链韧性。
- 促进生态建设：营造开放、协同、可持续的产业生态环境。
- 关注全球趋势：动态调整政策与企业战略，适应技术变革与市场变化。
