硅光子时代的互连变革:LPO与CPO的技术竞合与产业前景

硅光子时代的互连变革:LPO与CPO的技术竞合与产业前景 半导体产业报告
2025-08-12
246
导读:AI集群与超大规模数据中心正逼近互连极限,功耗激增、延迟攀高、铜缆频繁失效。硅光子技术崛起,LPO守成熟生态,CPO攻超高速与高密度。未来五年,这场互连变革将重塑算力网络格局,改写全球产业竞争版图

引言

在AI集群与超大规模数据中心高速迭代的背景下,带宽需求激增与能效瓶颈日益突出,成为网络架构演进的核心挑战。GPU等高性能计算芯片功耗持续攀升,互连功耗占比显著上升;传统电互连在信号完整性、传输距离和热设计方面逼近物理极限,推动光电融合技术加速落地。硅光子技术凭借与CMOS工艺的高度兼容性及优异集成能力,成为下一代高速互连的关键平台。其中,线性驱动可插拔(LPO)与共封装光学(CPO)代表了两种主要技术路径:LPO延续可插拔架构优势,在中速率场景具备部署便利性和生态成熟度;CPO通过将光引擎与ASIC共封装,在超高密度、超高速系统中展现出更高的能效与扩展潜力。随着200G/通道及224G+速率时代的临近,LPO与CPO的竞争与互补关系将在未来五年深刻影响数据中心网络的技术格局与产业链发展。

一、技术背景与发展动因

1. 数据中心与AI集群的带宽与功耗瓶颈

AI训练与推理对算力的需求推动GPU等芯片功耗快速上升,单机架功耗已从125kW提升至600kW,部分系统接近1MW。过去优化重点集中于计算核心,但随着I/O速率提升以匹配算力,高速电互连的功耗占比迅速增加。在100Gbps及以上速率下,SerDes与均衡电路功耗接近甚至超过交换芯片核心逻辑。例如,10G模块功耗约1W,而800G和1.6T模块分别达15W与30W,高端交换机中光模块功耗可占系统总功耗40%以上,互连环节已成为能效优化的关键瓶颈。

2. 电互连物理极限与信号完整性挑战

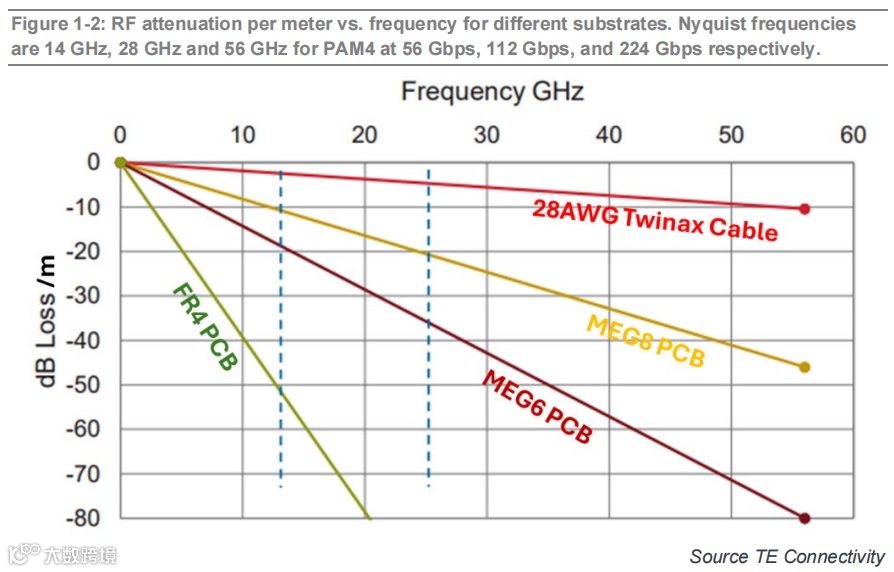

在多百Gbps速率下,铜缆与PCB走线面临趋肤效应、介质损耗和阻抗不连续等问题,导致信号反射与失真。尽管PAM4调制可在相同符号速率下实现数据翻倍,但其信噪比裕量缩小、抗干扰能力下降,需更高Eb/No维持误码率。在200Gbps/通道条件下,被动铜缆(DAC)传输距离不足1米,主动铜缆(ACC)仅约3米,难以满足跨机架互联需求。引入DSP、FEC或低损耗材料虽可改善性能,但会增加延迟、功耗与成本。

3. 硅光子技术的集成优势与平台特性

硅光子(SiP)基于硅基平台集成光器件与CMOS电路,将电-光转换路径由厘米级缩短至毫米级,显著降低功耗与延迟。其优势包括:减少SerDes能耗、释放面板空间提升带宽密度,并兼容InP、GaAs激光器以及TFLN、BTO等新型调制材料。硅光子已成为LPO与CPO共同的技术基础,有望发展为未来高速光互连的统一集成平台。

4. LPO与CPO技术概述及发展路径

LPO(Linear Pluggable Optics)取消光模块内DSP,依赖主机ASIC完成信号均衡,大幅降低功耗(如800G LPO功耗为2–4W),同时保留可插拔架构的模块化与多供应商生态,适合主流数据中心升级。但在200G/通道速率下的可行性尚未验证。CPO(Co-Packaged Optics)将光引擎与ASIC共封装,电连接缩短至毫米级,实现更低功耗(可低至1pJ/bit)、更低延迟与更高端口密度。适用于1.6T、3.2T等超高速场景,被认为是长期发展方向。短期内两者将并行发展,形成互补格局。

二、CPO的价值主张与技术实现

1. CPO缩短电连接路径的核心优势

CPO的根本价值在于消除ASIC与光收发器之间的长距离高速电信号通道,将光引擎直接集成于ASIC封装基板上,使电连接路径从数厘米缩短至毫米级。该架构显著降低信号衰减与失真,允许SerDes以低功耗模式运行,减少对高功耗DSP或重定时器的依赖。采用OIF定义的XSR等短距接口,部分系统已实现低于1pJ/bit的能效水平,整体功耗较传统方案节省30–50%。

2. 低功耗、低延迟与高带宽密度的实现机制

极短电路径显著降低SerDes功耗,减少均衡与FEC处理开销,从而削减数十纳秒延迟,对AI/HPC等延迟敏感应用至关重要。同时,光引擎内嵌释放了前面板空间,替代体积较大的QSFP-DD/OSFP模块,配合MPO或VSFF等高密度连接器,OIF 3.2T CPO设计方案可实现约140 Gbps/mm的“海滩线密度”,大幅提升系统端口密度。

3. 标准化方案与协同优化方案对比(2D、2.5D、3D封装)

  • 标准化CPO:遵循IEEE 802.3等既有光接口标准(如SR4、DR4),多采用2.5D集成方式,将光芯片置于ASIC外围互连基板上,确保与现有光模块生态互通,节能主要来自取消DSP。
  • 协同优化CPO:通过定制电光接口与先进封装(如3D堆叠、TSV、混合键合),将光芯片近贴或垂直堆叠于ASIC核心区,实现极短并行电连接,进一步突破功耗与带宽密度极限。但牺牲标准兼容性,对热管理、制造良率和ASIC设计提出更高要求。

4. 电接口演进:XSR、VSR、UCIe等标准

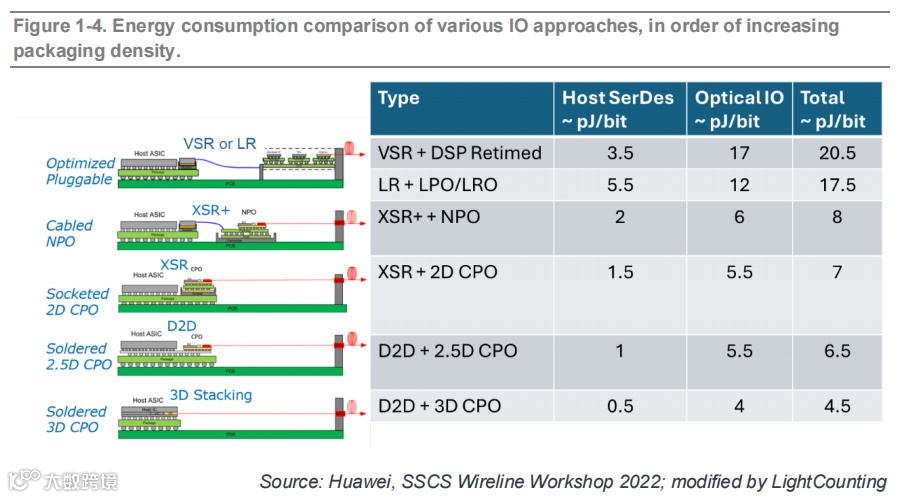

CPO普遍采用XSR(Extra Short Reach)、VSR(Very Short Reach)等短距SerDes接口。以112Gbps PAM4为例,XSR模式功耗远低于中长距(MR/LR)模式,且在ASIC总功耗中占比更小。随着UCIe等芯粒互连标准发展,结合25–55μm凸点间距的先进封装,可实现<0.5 pJ/bit能效,3D封装目标甚至低于0.05 pJ/bit。

5. 可靠性与热管理挑战及外部激光源(ELS)架构

CPO将光器件置于高功率ASIC附近,面临显著热应力与寿命风险。外部激光源(ELS)架构通过将CW激光器移至机箱前部或独立模块,经光纤引入CPO引擎,有效改善热稳定性并支持独立更换故障部件,提升维护性。但该方案也带来光纤布线复杂性、光功率预算损耗及连接器长期可靠性等新挑战。

三、LPO与CPO的性能与应用比较

1. LPO在功耗、可维护性和生态成熟度上的优势

LPO通过取消光模块内DSP,显著降低功耗。以800G模块为例,LPO功耗为2–4W,相比DSP型可插拔模块(10–14W)系统级节能约35%。其保留可插拔架构的模块化、热插拔、独立生命周期管理和多供应商采购能力,依托成熟标准与生态系统,部署风险低、兼容性强,适合大规模数据中心快速迭代。

2. CPO在带宽密度与未来速率演进(200G/224G+)的潜力

CPO通过共封装实现极短电路径与优化接口设计,在信号完整性、延迟控制与带宽密度方面优势明显。尤其在200G/通道及以上速率和高密度系统中,CPO能够突破LPO的物理尺寸与信号传输限制。其封装边缘与系统面板的带宽密度高于LPO,适用于高端交换机和AI/HPC集群等对性能要求极致的场景。

3. 系统功耗对比与全生命周期运营考量

LPO在当前800G系统中具备明显功耗优势,但在1.6T及以上速率下差距缩小。CPO通过缩短电连接路径和减少DSP需求实现额外节能,典型1.6T端口功耗约为8–10W(如Ranovus案例为5 pJ/bit,即8W),低于同类LPO设计的约10W和LRO的18W。然而,CPO将光引擎与ASIC绑定,一旦出现故障需更换整板或整机,增加MTTR与运维成本,对备件管理与技术支持提出更高要求。

4. LPO、CPO在不同速率与场景下的适用性分析

  • LPO:在100G/通道与800G系统中具备良好性价比与生态适配性,适合对能效、成本和可维护性综合平衡的场景,广泛应用于大型互联网数据中心与云服务商现网升级。
  • CPO:在200G/通道、1.6T/3.2T及更高密度系统中优势突出,适用于面向超高速、低延迟和高带宽密度的前瞻部署。随着SerDes从100G向200G及以上过渡,CPO的性能与能效优势将进一步放大,有望成为未来高性能网络主流形态。

四、产业生态与关键厂商布局

1. 产业链结构与核心参与者角色

CPO产业链涵盖芯片设计—光子器件—封装制造—系统集成—最终用户五大环节:

  • 芯片与ASIC厂商:Broadcom、NVIDIA、Intel、Marvell、AMD等主导高性能交换芯片与GPU/XPU设计,推动SerDes架构与CPO集成策略。
  • 系统设备商:Cisco、Arista Networks、Juniper Networks等将CPO/光学接口集成至交换机、路由器、服务器等整机方案。
  • 光子器件与模块厂商:包括硅光子设计企业(Intel、Ayar Labs、Ranovus、Lightmatter、Celestial AI、Sicoya、Scintil Photonics、POET Technologies)、激光器与ELS供应商(Lumentum、Coherent、Sumitomo Electric、Furukawa、Quintessent)、连接器厂商(Molex、TE Connectivity、SENKO、US Conec)。
  • 制造与封测服务商:TSMC、GlobalFoundries、STMicroelectronics、SPIL、ASE、Amkor、ficonTEC提供先进封装与光电异质集成能力。
  • 标准组织与产业联盟:OIF、IEEE 802.3、各类MSA(如CW-WDM MSA)推动接口与系统标准化。
  • 最终用户:Meta、Google、Microsoft、AWS、阿里、腾讯、Oracle、IBM等超大规模云厂商是需求驱动与生态塑造的核心力量。

2. 头部芯片厂商策略

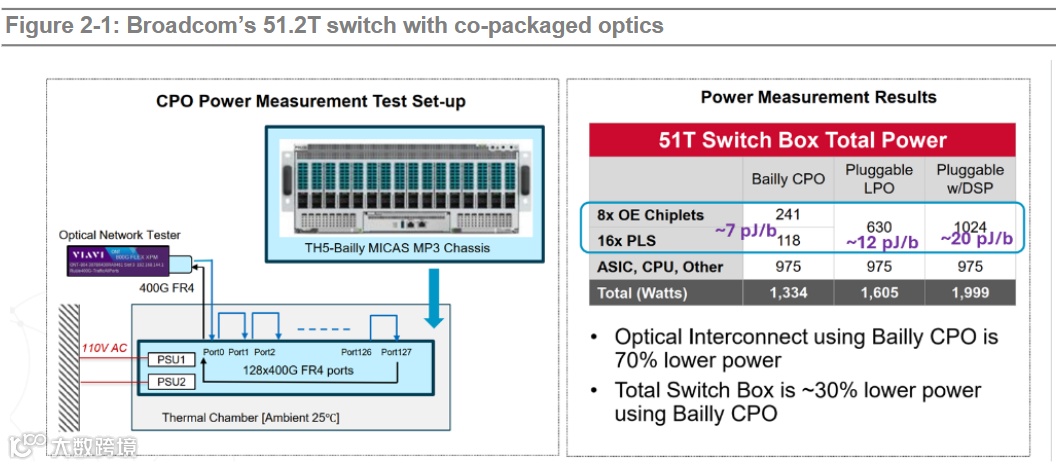

  • Broadcom:OFC 2023展示Tomahawk5 CPO版本“Bailly”,集成6.4T第二代光引擎,功耗较DSP模块降低50%。Micas Networks已推出基于Bailly的51.2T CPO交换机(128×400G-FR4,4U),采用前面板插拔ELS。计划2026年发布Tomahawk6(TH6)CPO版本“Davisson”,支持200G DR4接口、全液冷设计,目标8W/1.6T端口功耗。

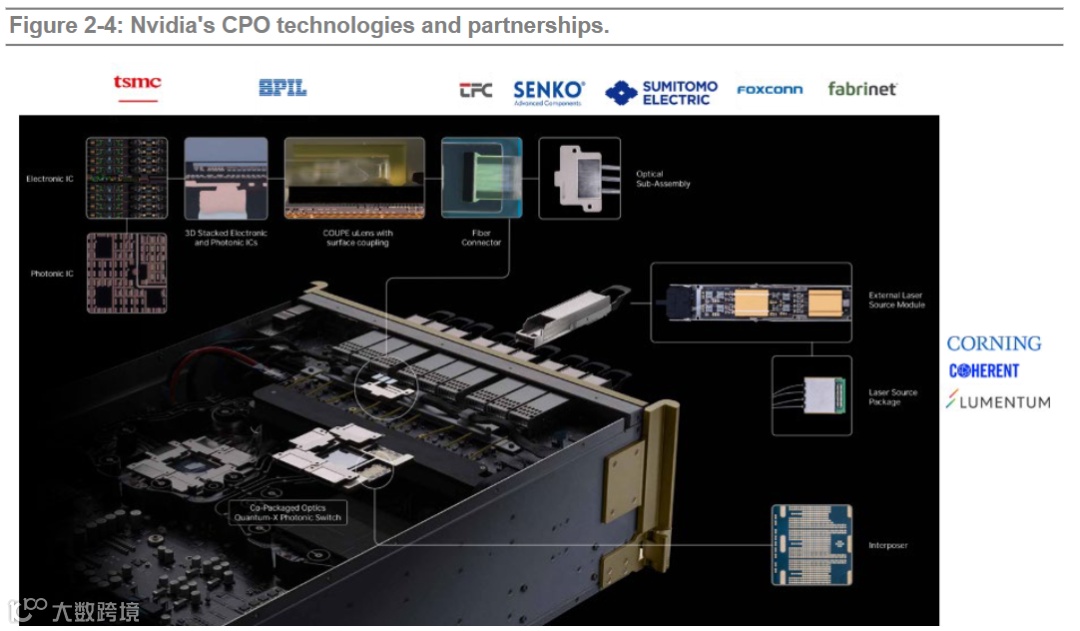

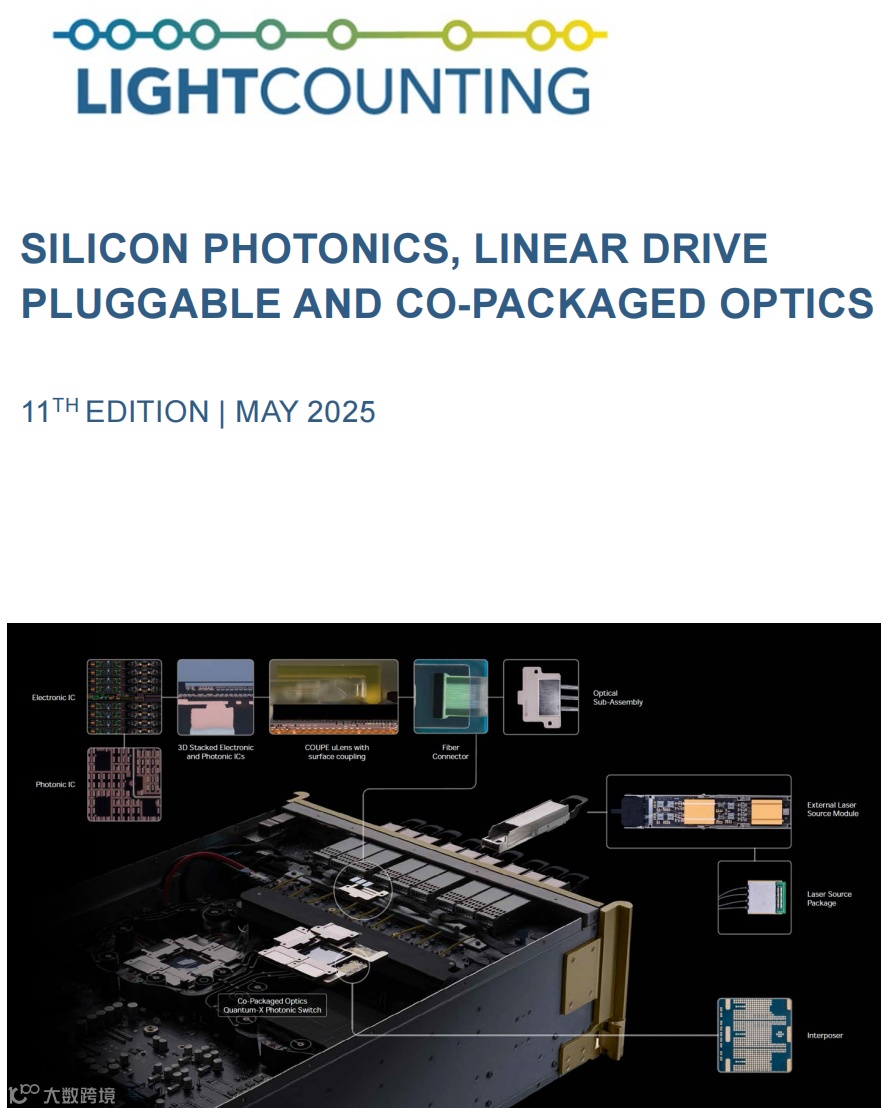

  • NVIDIA:GTC 2025发布CPO交换机系列,覆盖InfiniBand(Quantum-X Photonics)与Ethernet(Spectrum-X Photonics),分别于2025下半年与2026下半年上市。采用微环调制器(MRM),实现9W/1.6T端口功耗(含7W光引擎+2W ELS),与TSMC合作完成电子与光子3D堆叠(COUPE技术),SPIL负责封测,光器件供应商包括Lumentum、Sumitomo Electric、Coherent。
  • AMD、Intel、Marvell:通过收购或战略合作布局CPO与光I/O技术,增强在AI/HPC与高性能网络领域的竞争力。

3. 光子芯片与模块企业技术亮点

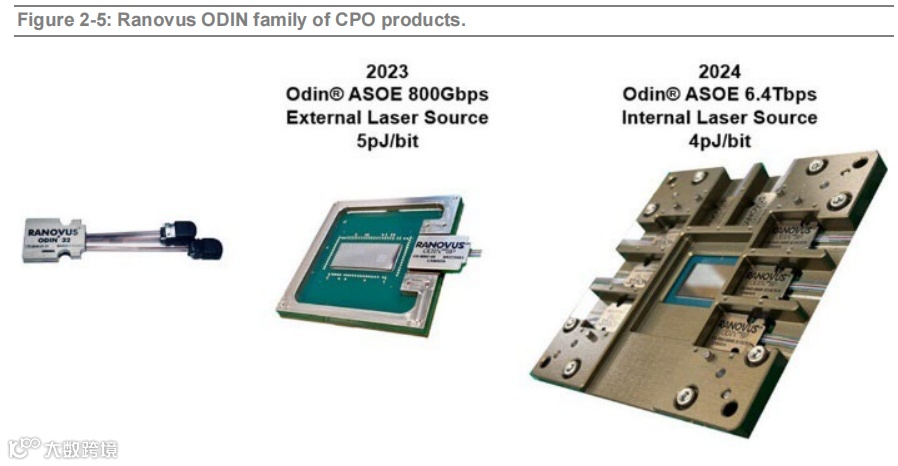

  • Ranovus:ODIN系列CPO方案集成量子点多波长激光阵列与硅光子技术,支持800G–3.2T,功耗<5pJ/bit;与Cerebras获美军4500万美元合同开发新一代光互连。

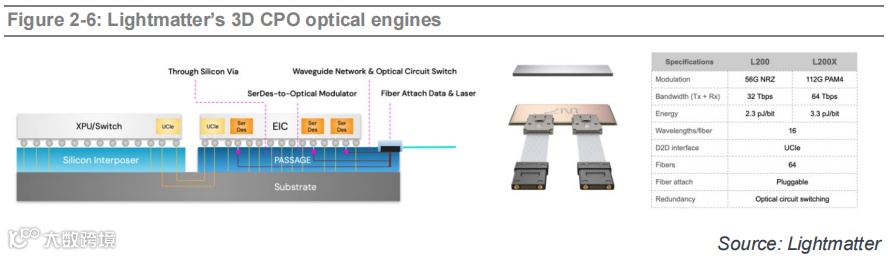

  • Lightmatter:3D CPO(L200/L200X)通过Passage光互连基板实现电IC直接堆叠,支持32–64Tb/s封装带宽,多ASIC封装可达114Tbps(M1000平台)。

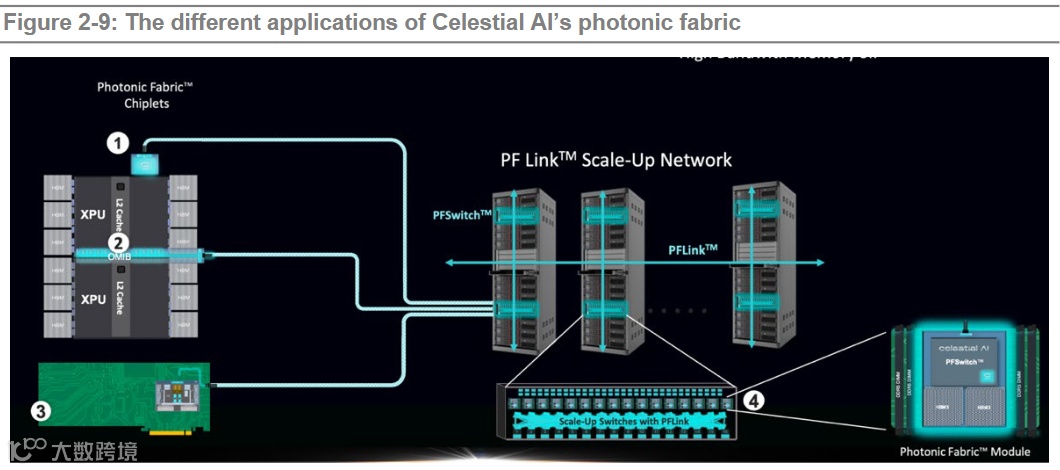

  • Celestial AI:采用GeSi EAM调制器,具备宽光谱(>30nm)、高温稳定性(温漂0.77nm/°C),可在ASIC高温环境下稳定运行,支持内存池化与计算-存储分离架构。
  • Ayar Labs:TeraPHY CPO引擎提供8Tbps双向带宽,基于UCIe接口,外部SuperNova光源可支持1Pbps互连。

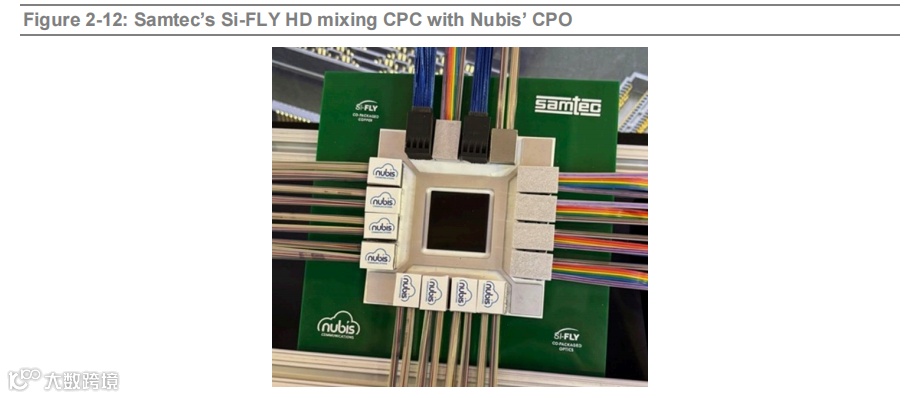

  • Nubis Communications:2D多行高密度光I/O,单芯片I/O密度达246Gbps/mm,可扩展至985Gbps/mm(四行封装),功耗3.9pJ/bit。

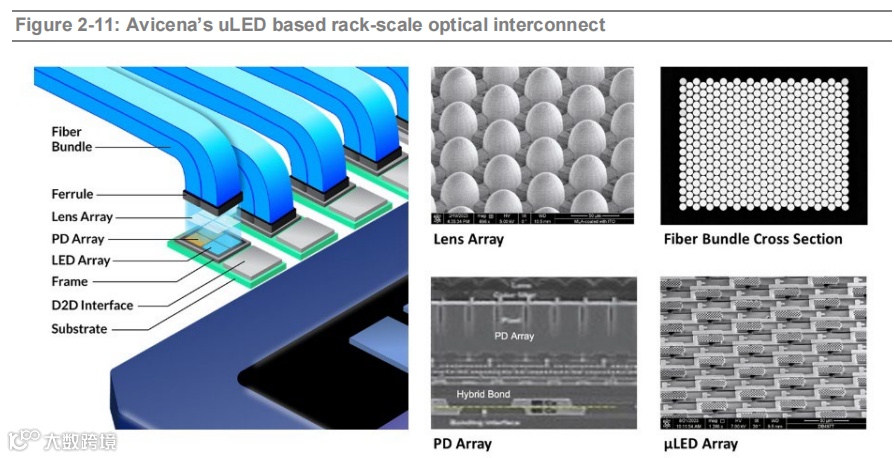

  • Avicena:基于GaN微LED阵列的多并行通道架构,单通道<1pJ/bit,总带宽>1Tbps/mm,适用于≤10m短距互连。

4. 制造与封装服务商能力与合作模式

  • TSMC:为Broadcom、NVIDIA、Ayar Labs等提供2.5D/3D封装与光电集成工艺。
  • GlobalFoundries、STMicroelectronics:提供硅光子平台及混合集成代工服务。
  • SPIL、ASE、Amkor:在光电异质集成、精密对准与批量封测领域具备成熟能力,并与头部芯片厂深度绑定。

5. 标准组织与产业联盟的推进作用

OIF、IEEE 802.3及各类MSA组织在接口、组件和系统层面推动标准化,旨在降低多厂商互通壁垒,促进CPO规模化商用。目前系统级互操作标准仍相对滞后,CPO的多供应商生态尚处于早期发展阶段。

五、市场规模与发展预测(2025–2030)

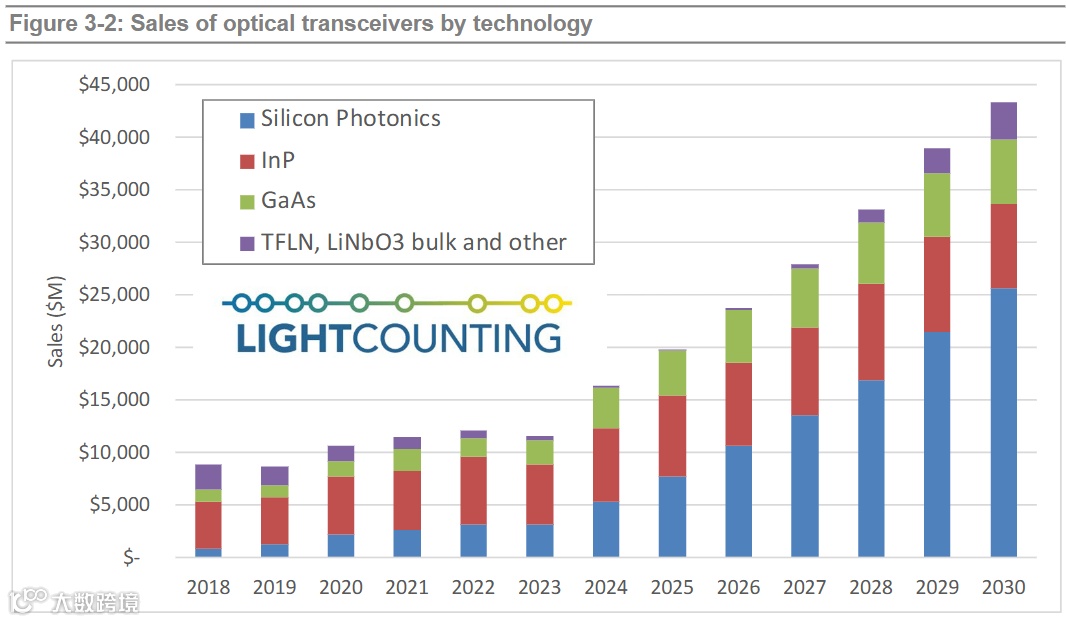

1. 按技术路线划分的市场预测(SiP、InP、GaAs、TFLN等)

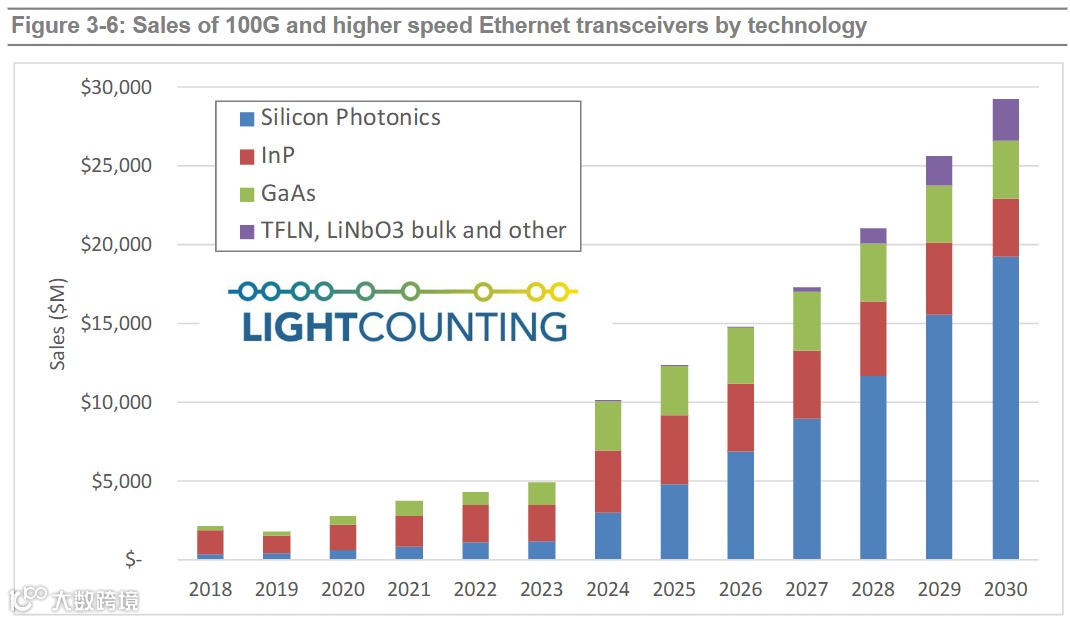

  • SiP(硅光子):凭借CMOS工艺兼容性与高集成度优势,将在数据中心、AI集群与HPC中占据主导地位,预计2025–2030年复合增长率(CAGR)超20%。
  • InP(磷化铟):在长距传输与DWDM系统中保持高功率与低损耗优势,适用于城域网与骨干网,市场稳定增长。
  • GaAs(砷化镓):在VCSEL等高速光电子器件中具竞争力,主要用于短距互连与消费级光链路。
  • TFLN(薄膜铌酸锂)、BTO(钛酸钡)及聚合物材料:作为新一代高带宽、低驱动电压调制器材料,逐步与SiP平台融合,助力400G/800G以上系统降功耗、提速率。

2. 按应用场景细分的需求趋势

  • 以太网:超大规模数据中心升级推动800G/1.6T端口需求,CPO与LPO并行渗透,1.6T以上速率段CPO占比将快速提升。
  • DWDM:受益于骨干网扩容与城域网升级,InP平台持续领先,高速相干光模块需求稳步增长。
  • AI集群与HPC:AI训练与推理带宽需求呈指数级增长,224G/通道及以上速率端口预计在2027–2030年成为主流,CPO渗透率显著提高。
  • 存储网络与内存互连:内存池化与计算-存储分离架构加速光互连在机架内与机架间应用落地。

3. LPO/CPO渗透率与出货量预测

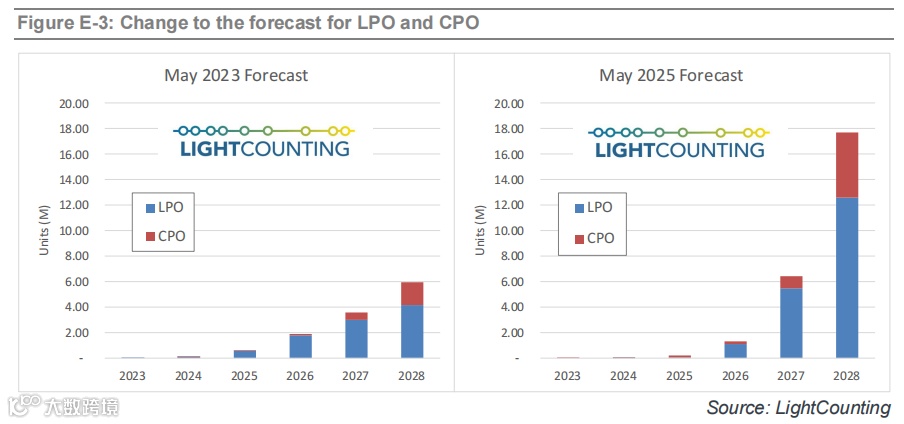

  • LPO:2025–2027年在800G与部分1.6T端口中保持主流地位,占据超60%出货份额,支撑主流数据中心升级。
  • CPO:2027–2030年在1.6T及3.2T超高速场景中快速提升,预计2030年在超大规模AI/HPC集群中渗透率超50%,逐步取代LPO在顶级性能段的地位。
  • 整体出货量:全球高速光模块与光引擎出货量在2025–2030年将持续保持双位数增长,CPO驱动的封装级光引擎市场规模将实现数倍扩张。

4. 光子芯片市场价值增长的驱动因素

  • 带宽需求爆发:AI集群、云计算与边缘计算对低延迟、高吞吐互连的刚性需求,持续拉动高速光I/O增长。
  • 功耗优化压力:数据中心功耗上限受限,促使CPO等低功耗方案加速替代传统电互连。
  • 封装与材料创新:2.5D/3D异质集成、TFLN/BTO等新型调制材料及ELS架构提升性能与集成度。
  • 标准化与生态建设:OIF、IEEE及MSA组织推动接口标准化,降低互通门槛,助力CPO规模化商用。
