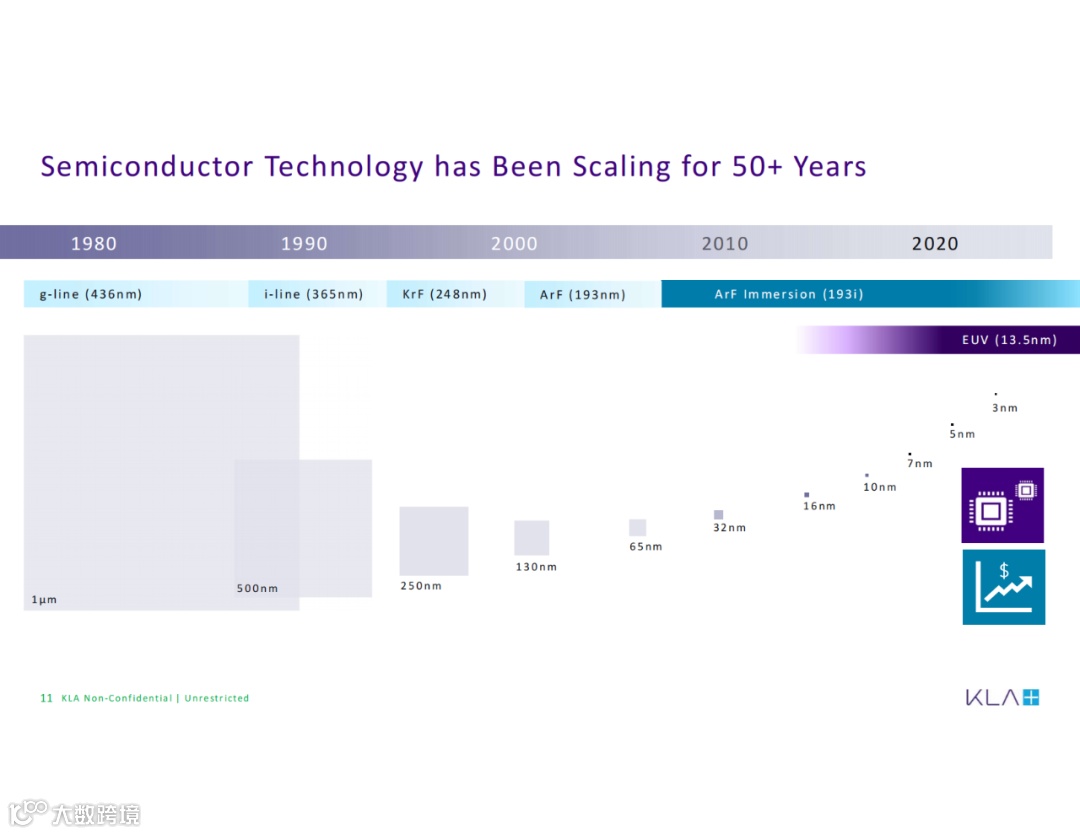

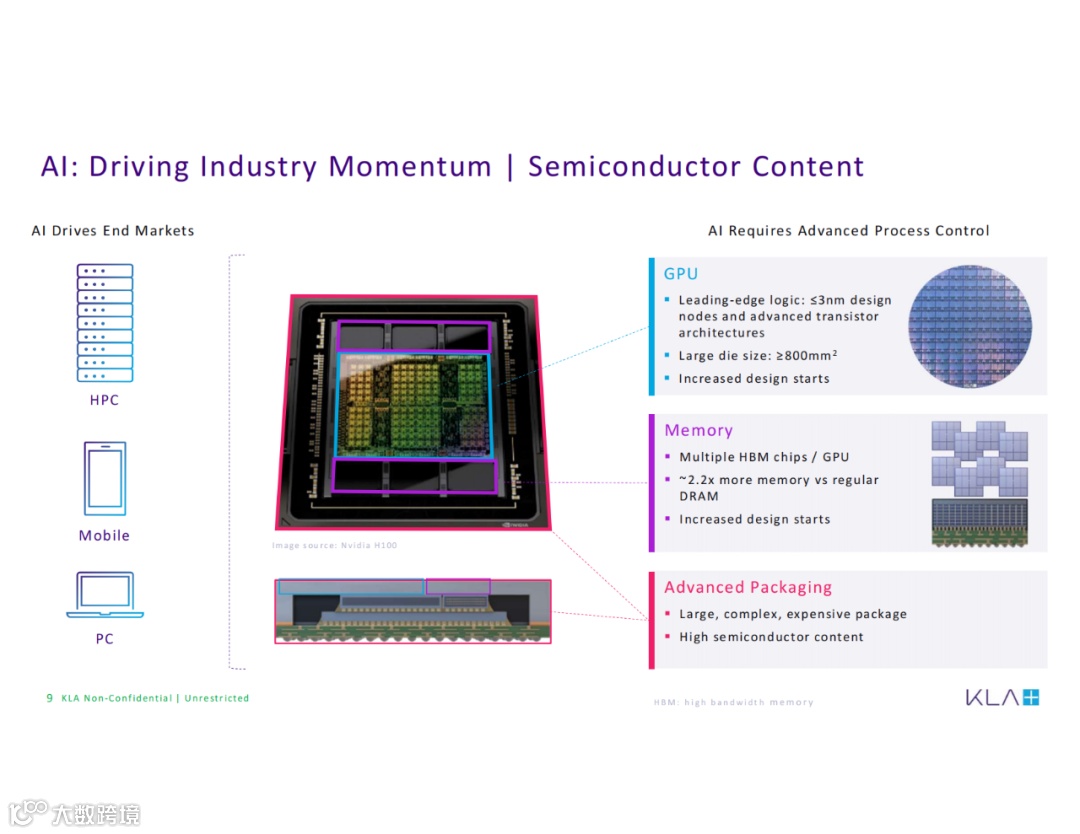

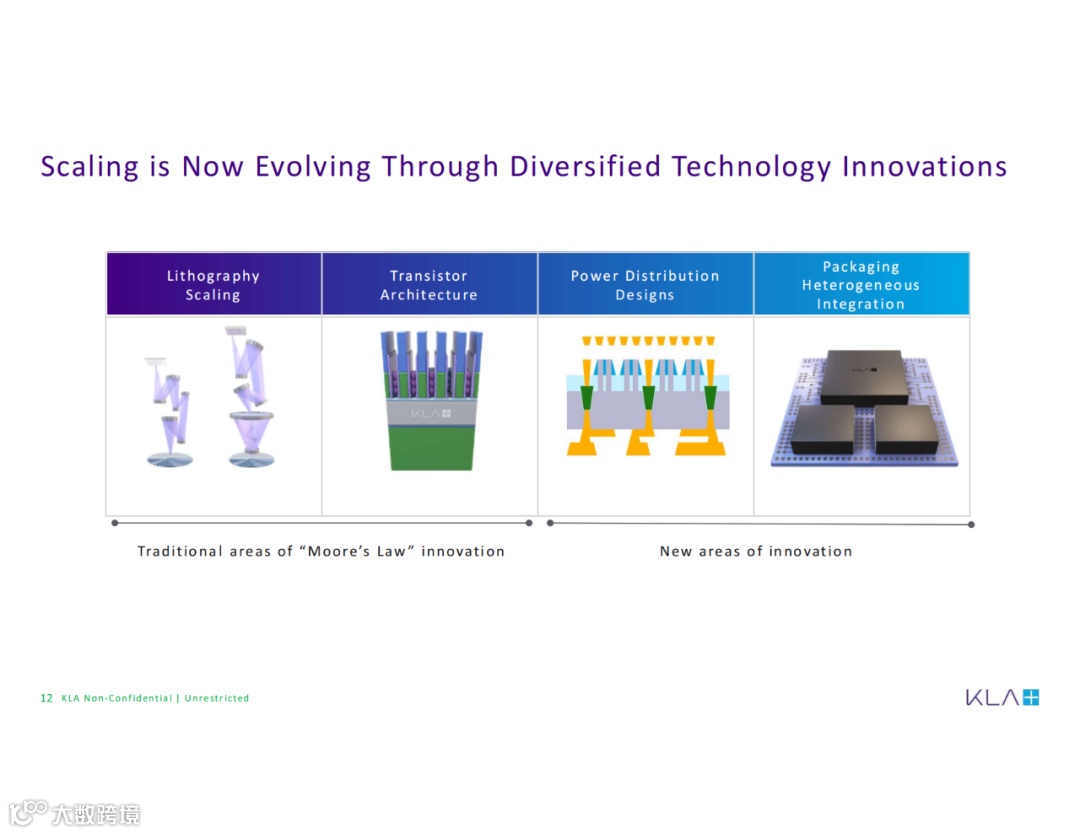

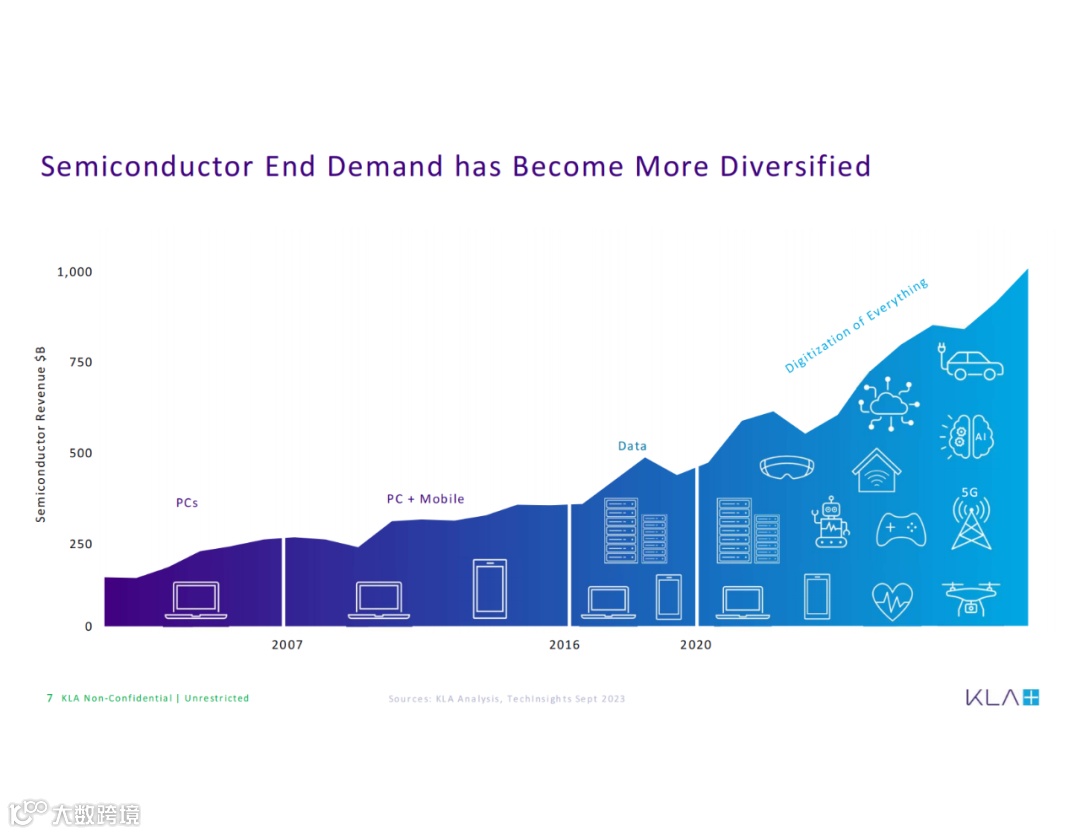

半导体技术节点的数据化演进

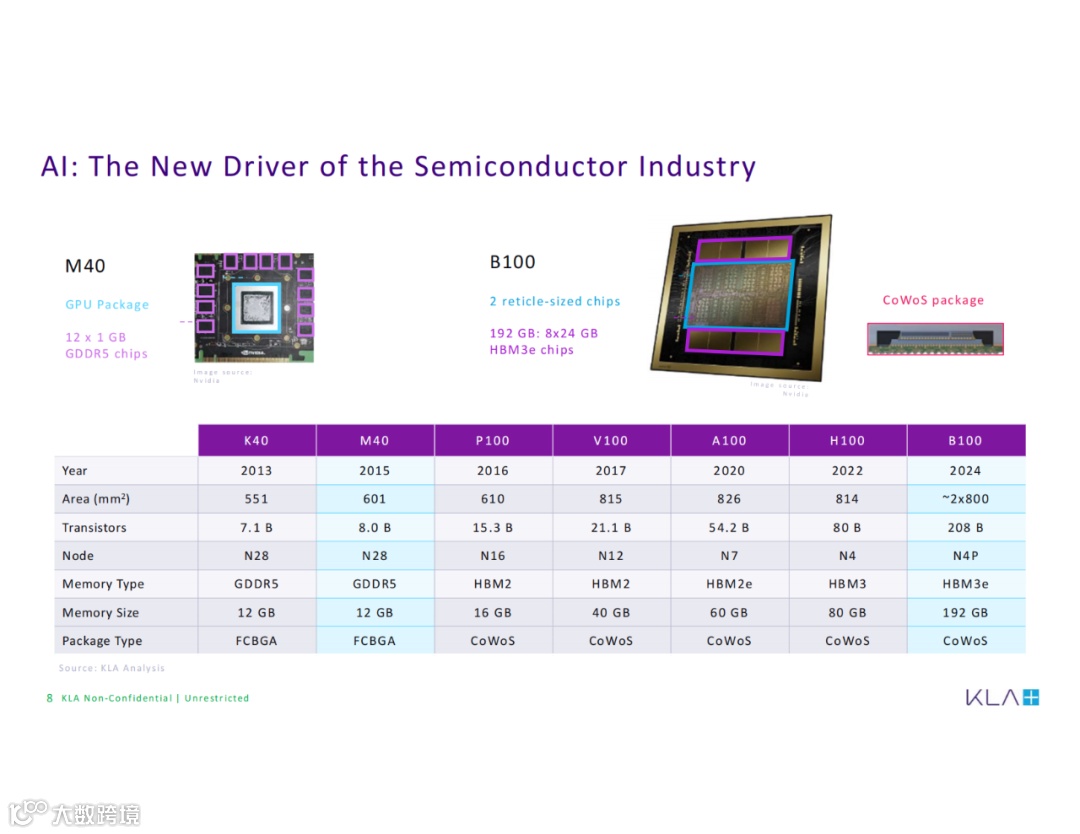

| 维度 | 2013 (Kepler) | 2024 (Blackwell B100) | 复合增速/技术突破 |
|---|---|---|---|
| 芯片面积 | 551 mm² (K40) | 800 mm² (B100) | 年均增长3.8% |
| 晶体管密度 | 7.1B/551mm² = 12.9MTr/mm² | 208B/800mm² = 260MTr/mm² | 20倍提升（依赖N4P工艺+CoWoS封装） |
| 内存带宽 | 288 GB/s (GDDR5) | 8 TB/s (HBM3e) | 28倍提升（8×24GB堆栈） |
| 封装技术 | FCBGA | CoWoS-S 3.6倍光罩尺寸 | 中介层面积≥90mm×90mm（来源：NVIDIA白皮书） |

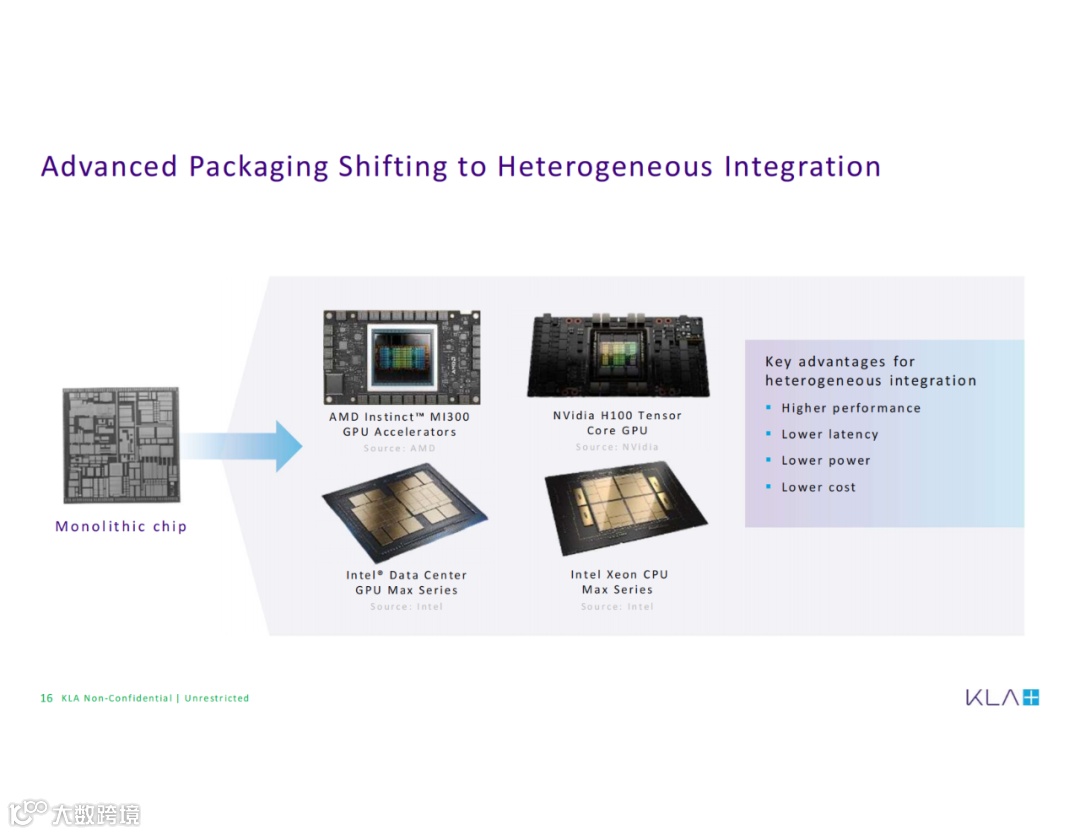

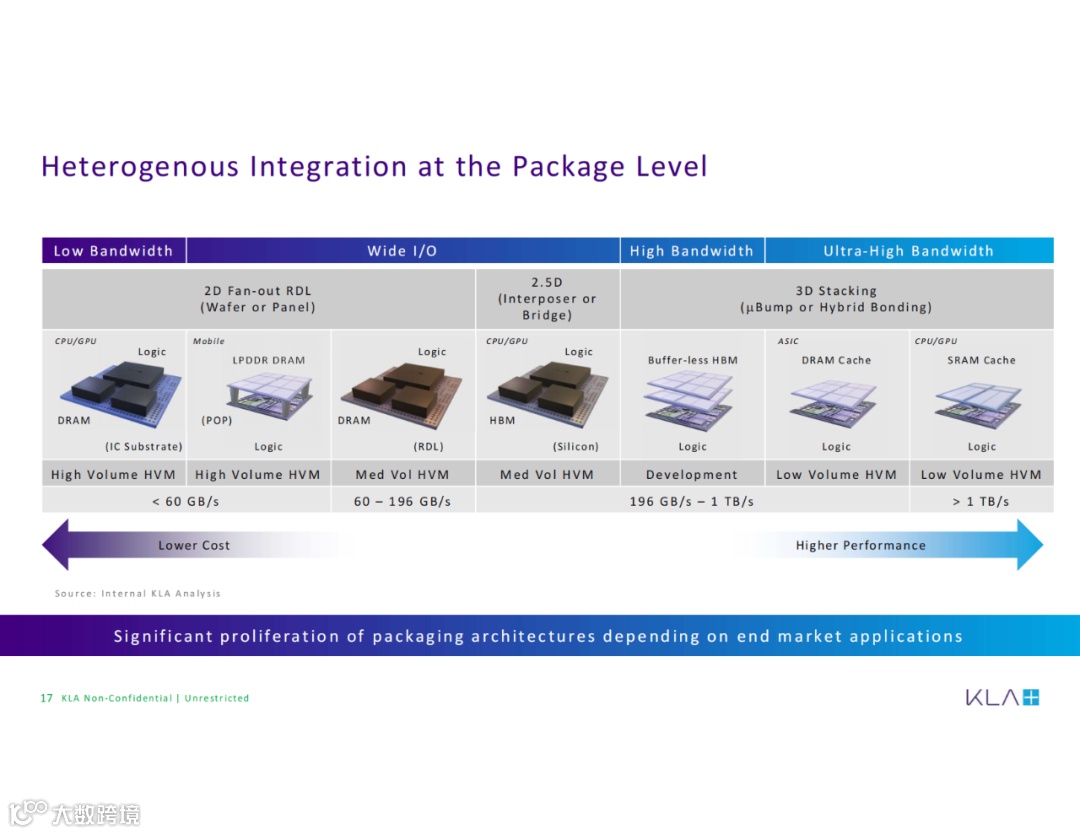

先进封装的工艺窗口量化

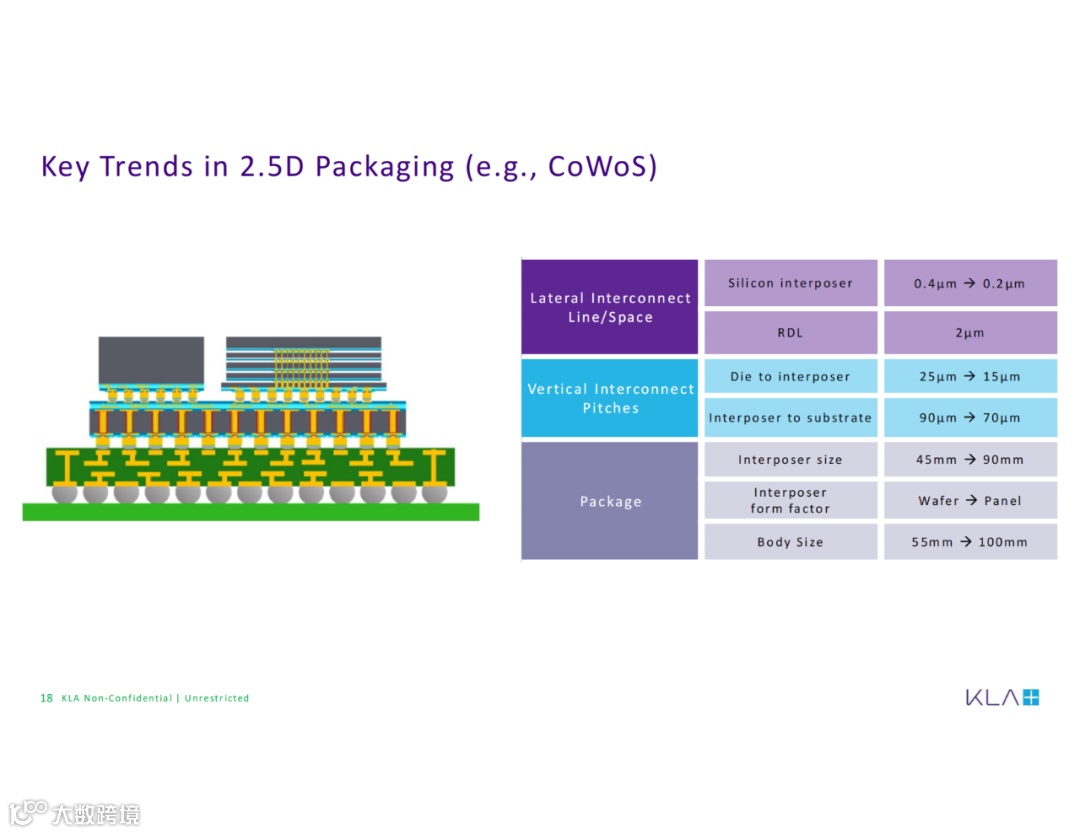

2.5D CoWoS关键参数收缩
| 指标 | 2020 | 2024 | 工艺窗口压缩倍数 |
|---|---|---|---|
| 硅中介层线宽/间距 | 0.4μm | 0.2μm | 2倍（需EUV双图案化） |
| μBump Pitch | 25μm | 15μm | 1.7倍（对准误差<0.5μm） |
| TSV深宽比 | 10:1 | 20:1 | 需等离子蚀刻深孔检测（SPTS设备） |

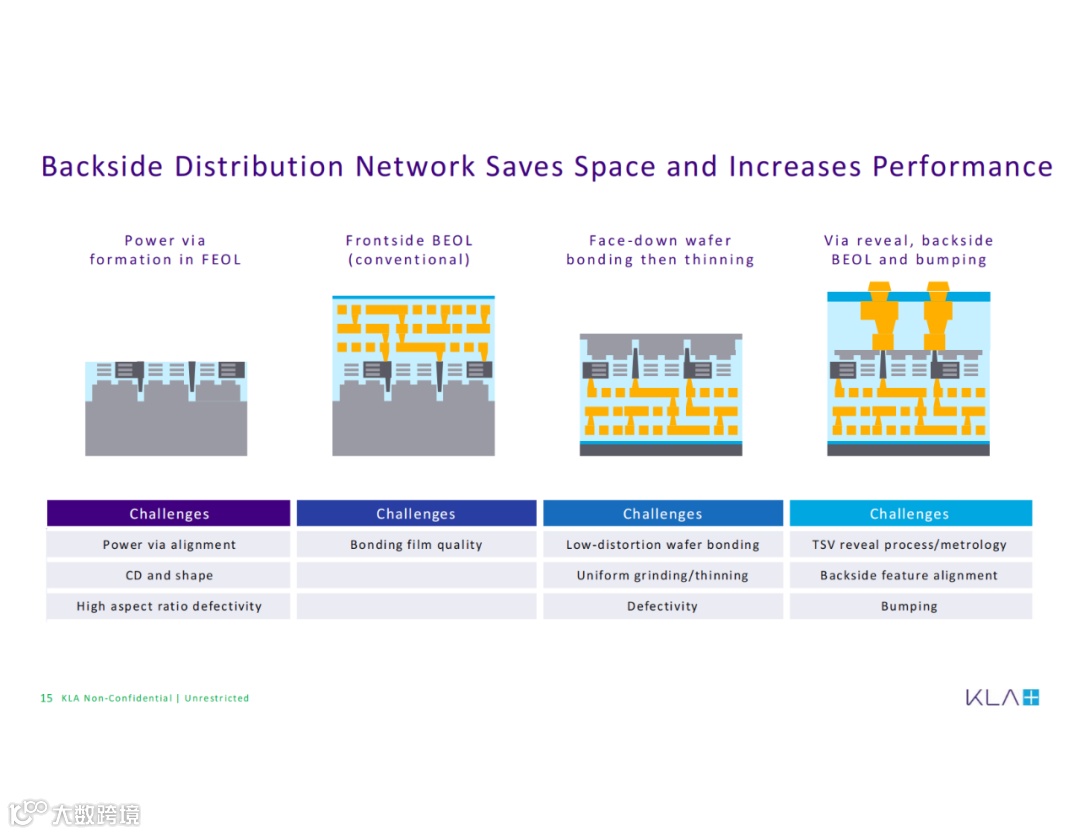

3D Hybrid Bonding极限
- 键合对准精度：3μm pitch要求亚微米级对准（KLA Archer™量测系统<50nm 3σ）。
- 表面缺陷阈值：Cu暴露面积<0.1%（KLA Surfscan® SP7检测灵敏度≥25nm缺陷）。
KLA检测设备的技术壁垒
前端-封装协同检测矩阵
| 应用场景 | 检测工具 | 关键指标 | 行业地位 |
|---|---|---|---|
| EUV光罩缺陷 | Teron™ 640 | 13.5nm波长下检测<20nm缺陷 | 市占率>90%（Gartner 2024） |

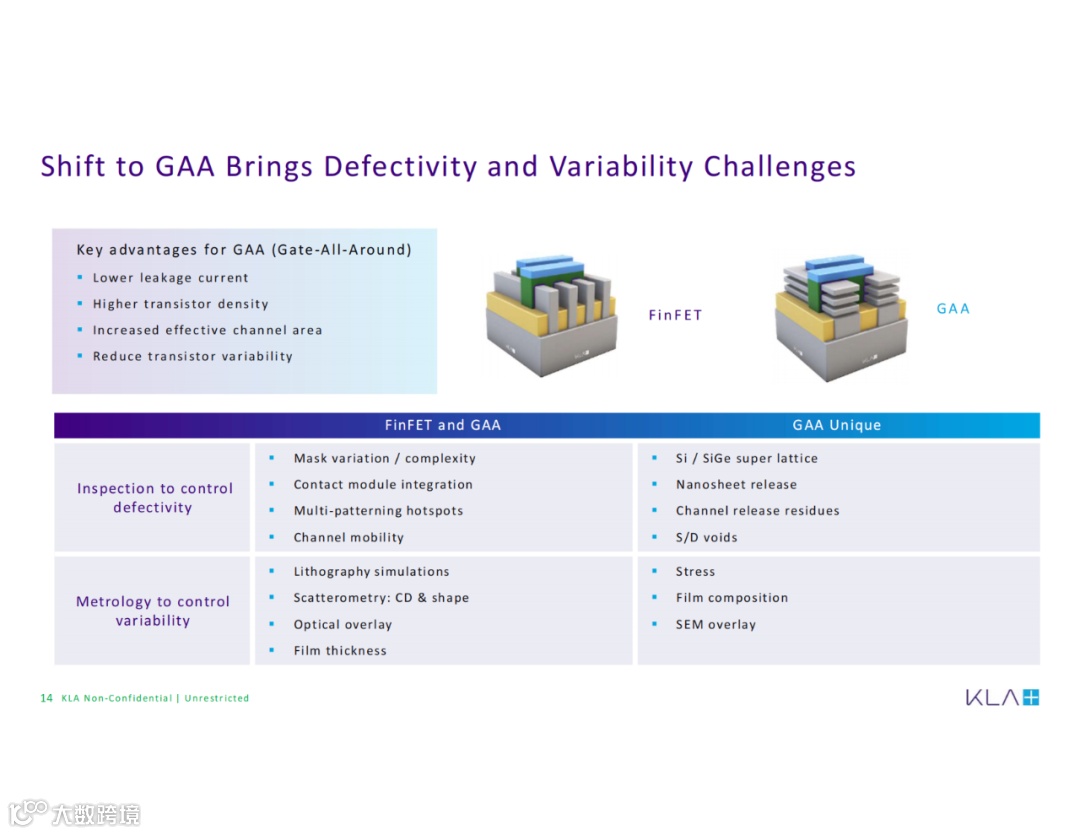

| GAA纳米片厚度 | SpectraShape™ 11K | 1σ重复性0.04nm（1nm SiGe膜） | 唯一量产化解决方案 |
| CoWoS RDL线宽 | ATL™ 100 | 0.2μm线宽CD-SEM 3σ<1nm | 已导入台积电N5/N3客户 |
| 3D TSV轮廓 | WaferSight™ PWG2 | TSV深度1μm–100μm，侧壁角度89.5°±0.1° | 替代X射线断层扫描方案 |

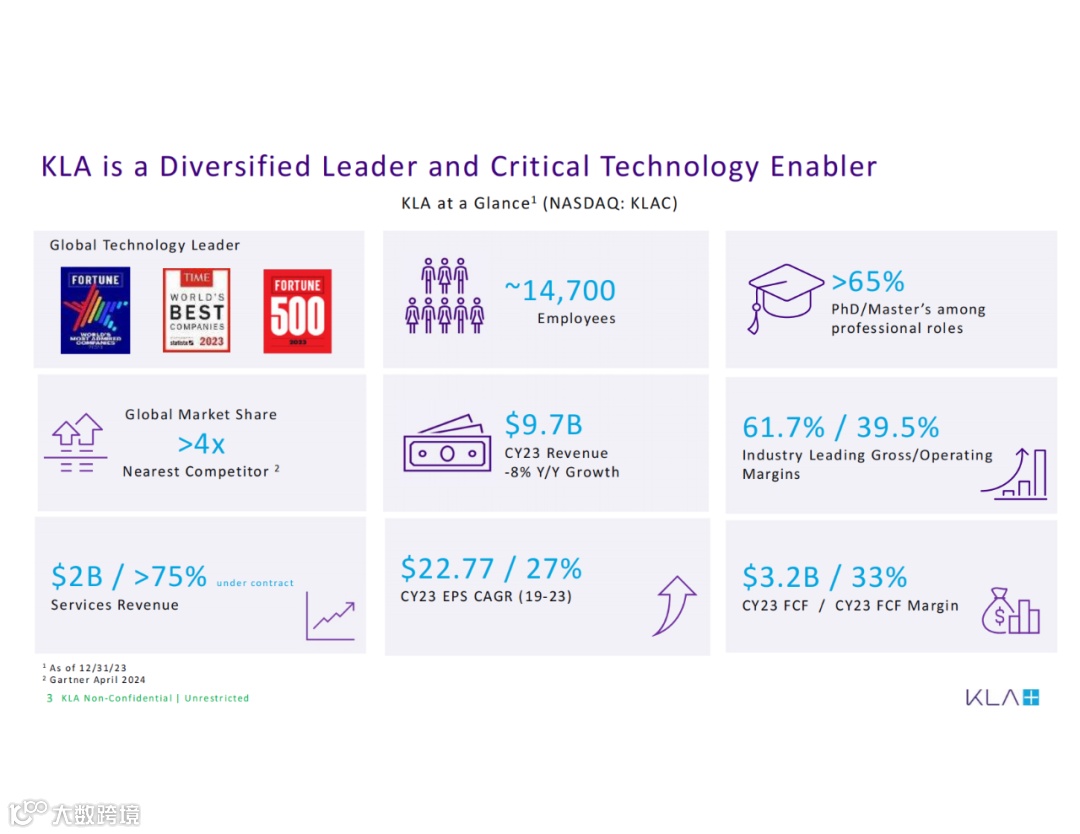

财务模型：先进封装收入拆解
- 2024年封装收入结构（来源：KLA 2024Q1财报指引）：
- 2.5D/3D封装检测：$300M（CoWoS/Foveros客户订单）
- IC基板量测：$150M（玻璃基板+ABF增层膜）
- 系统设备：$450–500M（占比80%），其中：
- 服务收入：$100–120M（毛利率>60%，含Klarity®订阅制分析软件）
- 五年复合增速验证：
- 2019–2024E系统收入CAGR 25.3%（2019基期$145M → 2024E $450M）
- 对比同期WFE行业CAGR仅8%（SEMI数据），KLA封装业务超额增长17个百分点
客户渗透与竞争格局
Top 5客户项目清单
| 客户 | 技术节点 | KLA工具 | 订单规模 | 交付时间 |
|---|---|---|---|---|
| 台积电 | N3E CoWoS-R | ATL™ 100 + Archer™ | $85M | 2024Q3 |
| 三星 | 3D V-NAND | WaferSight™ PWG2 | $50M | 2024Q4 |
| Intel | Foveros Direct | SpectraShape™ 11K | $40M | 2025Q1 |
- 竞争对比：应用材料（AMAT）无3D封装全检方案，日立（Hitachi）量测设备仅限前端，KLA是唯一覆盖前-后道全链条供应商。
风险量化：技术迭代下的资本开支

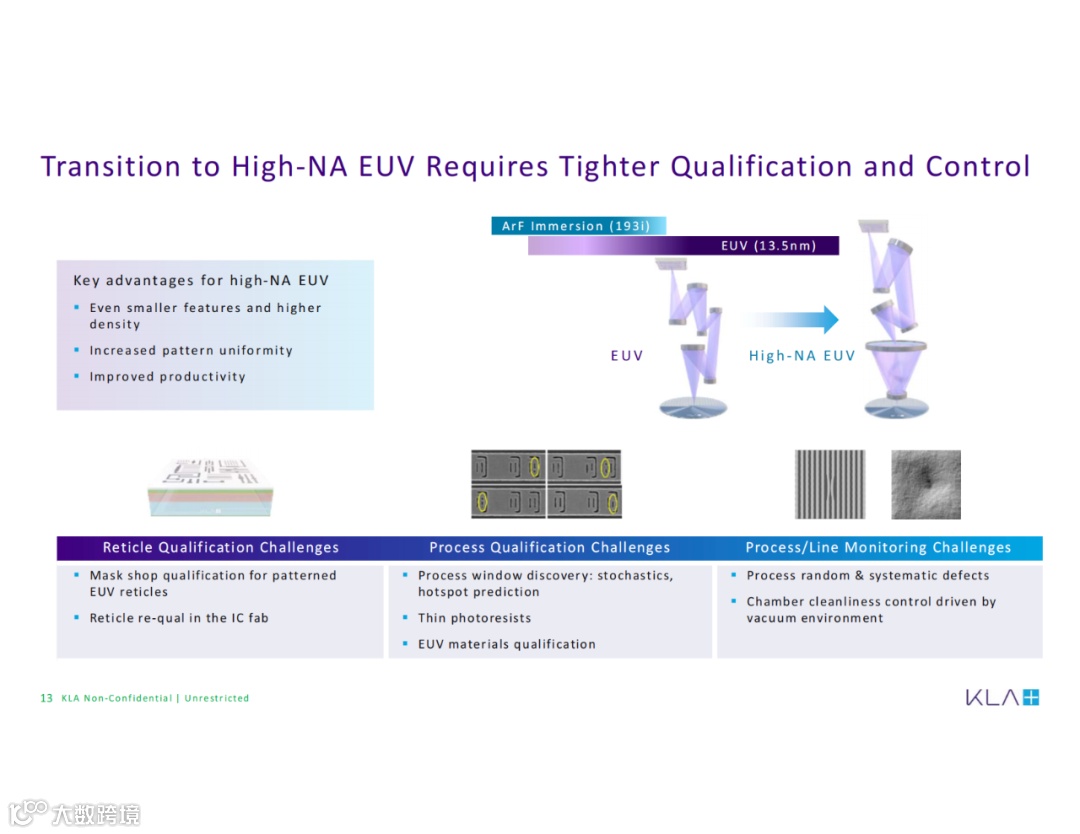

- EUV工艺验证成本：单台Teron™ 640年折旧$12M（5年直线法），需配套≥3台才能满足N3产线产能（基于台积电N3月产能55K wafers估算）。
- HBM堆叠良率影响：每提升1%良率可降低CoWoS封装成本$50/wafer（基于HBM3e单价$120/GB）。
结论：KLA先进封装增长飞轮
- 技术闭环：前端检测（EUV/GAA）→ 封装缺陷控制（2.5D/3D）→ 基板量测（玻璃/ABF）。
- 财务杠杆：封装业务占KLA总收入比重从2019年3%→2024E 5.2%，但贡献营业利润增速9%（高毛利设备占比提升）。
- 客户锁定：Top 5客户合同均含5年期服务协议，Klarity®软件订阅续签率>95%。
