（报告出品方/作者：中国平安，徐勇）
1 概述：光刻胶是半导体制造核心材料，行业壁垒高筑

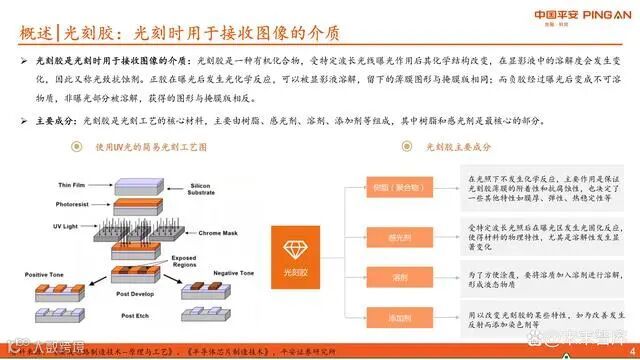

光刻胶又称光致抗蚀剂，是一种在特定波长光照下化学结构发生变化的有机化合物，其溶解度经曝光后发生改变，从而实现图形转移。正胶曝光后可溶于显影液，图形与掩膜版一致；负胶则在曝光区域固化，形成相反图形。
光刻胶主要由树脂、感光剂、溶剂和添加剂组成，其中树脂与感光剂为核心成分，直接影响光刻性能。

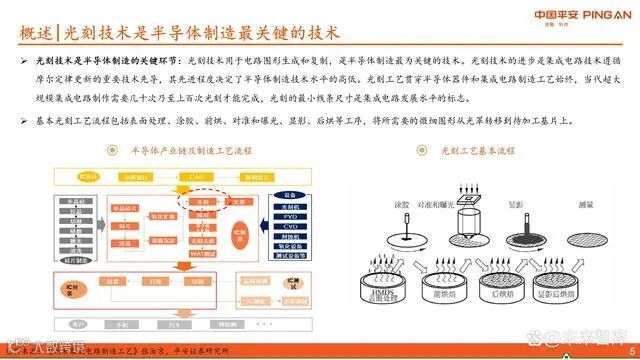

光刻技术是半导体制造中最关键的工艺之一，贯穿集成电路生产的全过程。现代大规模集成电路需经历数十至百次光刻工序，最小线条尺寸代表了芯片制程水平。基本流程包括表面处理、涂胶、前烘、对准曝光、显影及后烘，将设计图形从光罩精确转移到基片上。

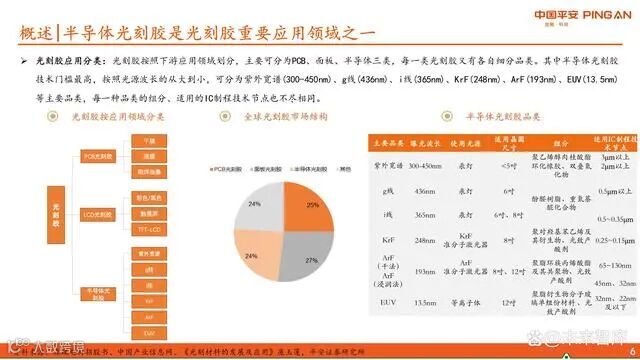

按应用领域划分，光刻胶可分为PCB、面板和半导体三大类，其中半导体光刻胶技术门槛最高。根据光源波长不同，半导体光刻胶主要包括紫外宽谱（300-450nm）、g线（436nm）、i线（365nm）、KrF（248nm）、ArF（193nm）以及EUV（13.5nm）等类型，对应不同的IC制程节点。

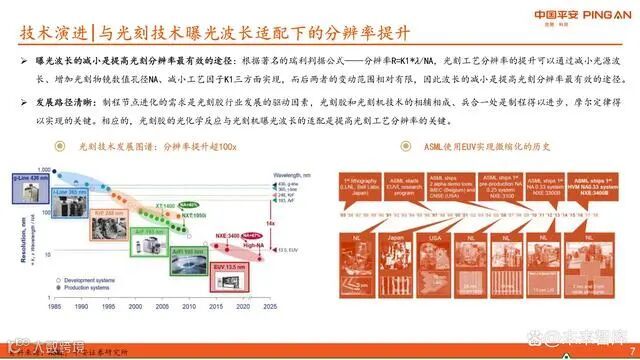

提升光刻分辨率的关键在于缩短曝光波长。依据瑞利判据公式 R = K₁·λ/NA，降低光源波长是最有效的手段，而数值孔径NA和工艺因子K₁的优化空间有限。因此，随着制程微缩需求推动，光刻胶必须与光刻机的曝光波长精准匹配，协同发展成为摩尔定律延续的核心支撑。
2 市场：晶圆厂扩建拉动需求，但长期被日企垄断

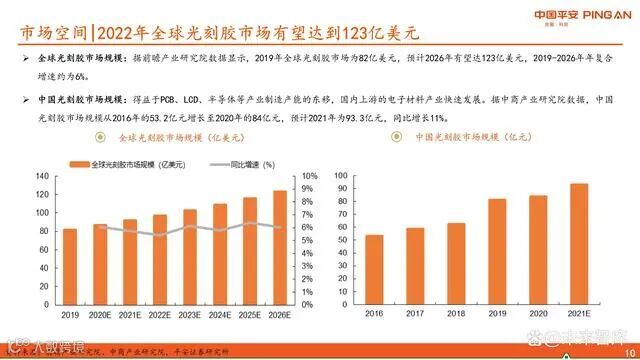

全球与中国市场持续增长
据前瞻产业研究院数据，2019年全球光刻胶市场规模为82亿美元，预计2026年将达到123亿美元，复合年增长率约6%。中国光刻胶市场受益于PCB、LCD及半导体制造产能东移，规模从2016年的53.2亿元增至2020年的84亿元，2021年达93.3亿元，同比增长11%。

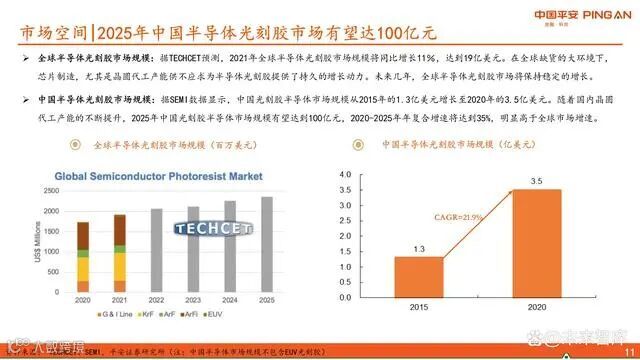

半导体光刻胶市场前景广阔
TECHCET预测，2021年全球半导体光刻胶市场规模达19亿美元，同比增长11%。受芯片缺货影响，晶圆代工产能紧张，带动光刻胶需求持续增长。SEMI数据显示，中国半导体光刻胶市场规模从2015年的1.3亿美元增至2020年的3.5亿美元，预计2025年将突破100亿元人民币，2020-2025年复合增速高达35%，显著高于全球平均水平。
晶圆厂扩产驱动材料需求

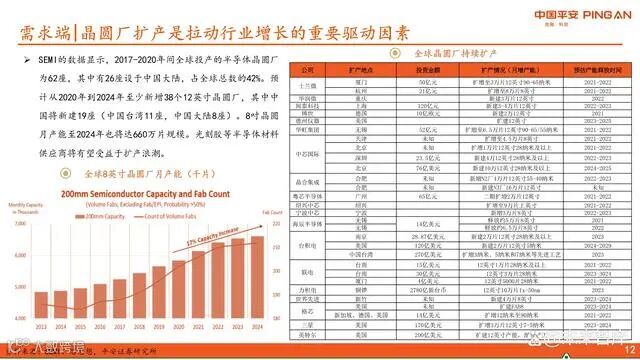

SEMI统计显示，2017-2020年全球新建62座晶圆厂，其中26座位于中国大陆，占比42%。2020-2024年预计将新增至少38座12英寸晶圆厂，中国大陆占8座，中国台湾11座。此外，8英寸晶圆月产能预计2024年达到660万片。晶圆制造扩张直接拉动光刻胶等关键材料需求。
中国半导体材料发展迅速，光刻胶增长强劲

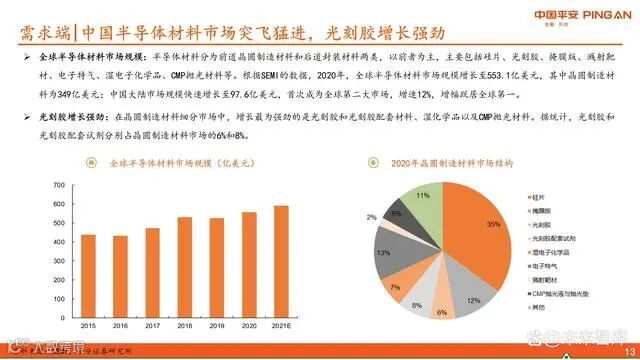

半导体材料分为晶圆制造材料和封装材料，前者占主导地位，主要包括硅片、光刻胶、电子特气、湿化学品等。2020年全球半导体材料市场规模达553.1亿美元，其中晶圆制造材料为349亿美元。中国大陆市场规模达97.6亿美元，首次成为全球第二大市场，增速达12%，居全球首位。
在晶圆制造材料中，光刻胶及其配套试剂分别占市场份额的6%和8%，增长势头强劲，仅次于CMP材料和湿化学品。
EUV光刻胶成结构性增长亮点

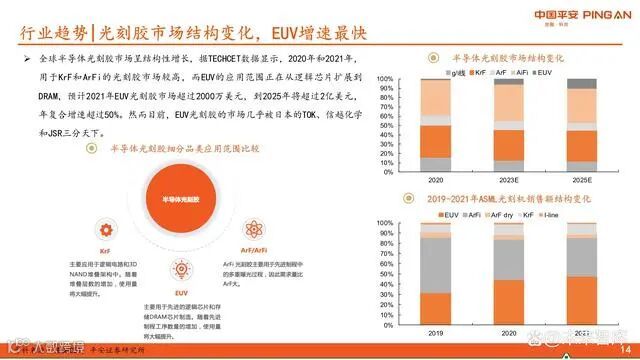

全球半导体光刻胶市场呈现结构性增长特征。TECHCET数据显示，KrF与ArFi光刻胶仍为主流，但EUV应用正从逻辑芯片扩展至DRAM领域。预计2021年EUV光刻胶市场规模超2000万美元，2025年将突破2亿美元，复合年增长率超过50%。目前该市场几乎由日本TOK、信越化学和JSR三家垄断。
ASML业绩亮眼，推动高端设备布局

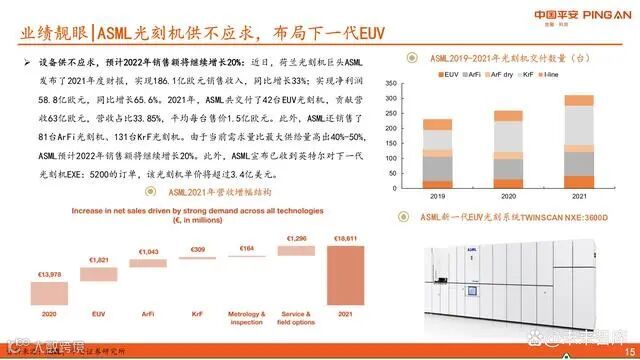

荷兰光刻机巨头ASML 2021年实现营收186.1亿欧元，同比增长33%；净利润58.8亿欧元，同比增长65.6%。全年交付42台EUV光刻机，贡献收入63亿欧元，单台均价达1.5亿欧元。同时销售81台ArFi和131台KrF设备。由于订单需求超出产能40%-50%，ASML预计2022年销售额将继续增长20%。英特尔已预订其下一代EXE:5200 EUV光刻机，单价超3.4亿美元。
市场竞争高度集中，日本企业占据主导

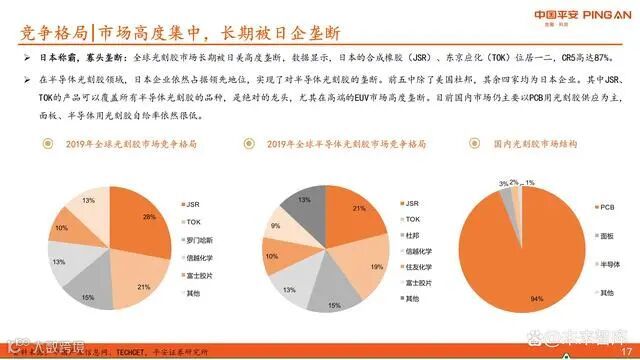

全球光刻胶市场长期由日美企业主导，CR5高达87%。JSR和东京应化（TOK）位列前两位，其余前三甲包括信越化学、富士胶片和美国杜邦。在半导体光刻胶领域，日本企业全面领先，尤其在EUV等高端品类中形成绝对垄断。国内目前仍以PCB用光刻胶为主，面板和半导体用产品自给率极低。

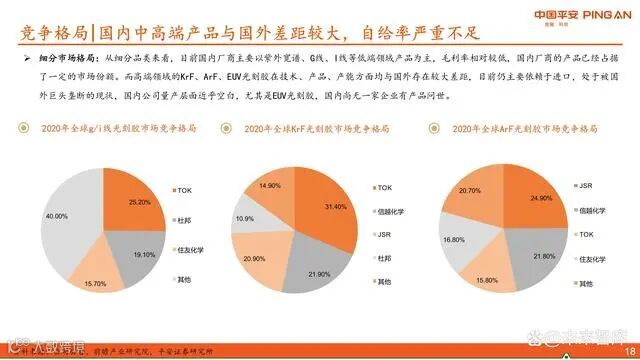

国产中高端产品差距明显，自给率严重不足
国内厂商主要集中于紫外宽谱、g线、i线等低端光刻胶领域，已具备一定市场份额，但毛利率较低。而在KrF、ArF及EUV等高端产品方面，无论技术、量产能力还是客户认证均与国外存在巨大差距，基本依赖进口。特别是EUV光刻胶，国内尚无企业实现产品落地。

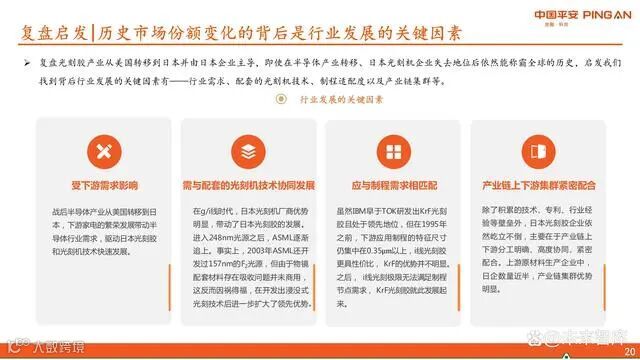

行业发展启示：需求、协同与集群效应至关重要

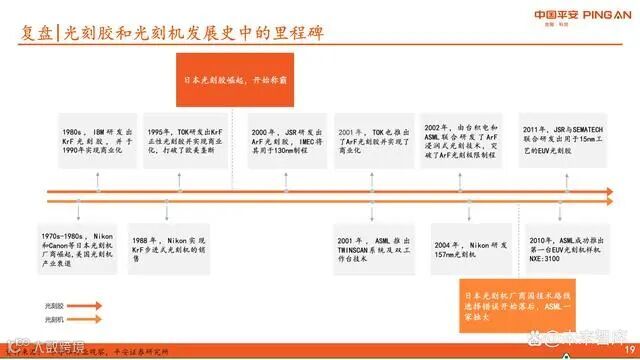

回顾光刻胶产业从美国向日本转移并由日本企业长期主导的历史可见，市场需求、光刻机技术协同、制程适配性以及产业链集群效应是决定行业格局的核心因素。即便日本失去光刻机领先地位，其光刻胶企业仍凭借深厚积累维持全球统治地位。
3 趋势：国产替代迫在眉睫，国内企业加速追赶

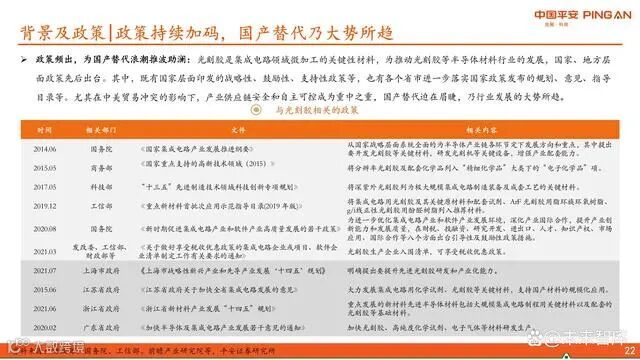

政策支持推动国产化进程
光刻胶作为集成电路微加工的关键材料，近年来受到国家高度重视。中央及地方政府陆续出台多项鼓励、支持类政策，强化产业链安全与自主可控。特别是在中美贸易摩擦背景下，核心材料国产化已成为战略刚需，政策红利持续释放，助力本土企业发展。

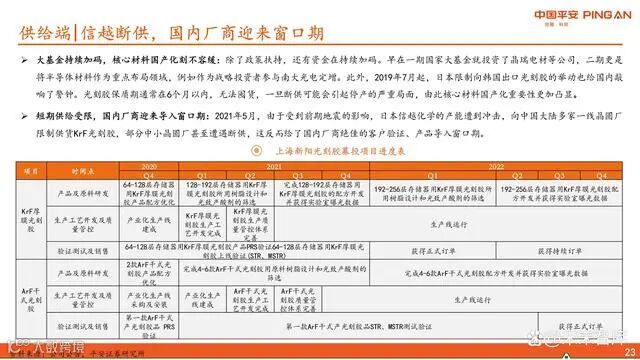

外部断供事件催生国产替代窗口期
国家大基金一期已投资晶瑞电材等企业，二期进一步聚焦半导体材料领域，如参与南大光电定增，体现对关键材料的扶持决心。2019年日本限制向韩国出口光刻胶，警示我国供应链风险。由于光刻胶保质期通常不足六个月，难以囤货，一旦断供可能导致产线停摆。
2021年5月，日本信越化学因地震导致KrF光刻胶产能受限，对中国大陆多家晶圆厂实施供货限制，部分中小企业甚至遭遇断供。这一突发事件为国内光刻胶厂商提供了宝贵的客户验证与产品导入机会。

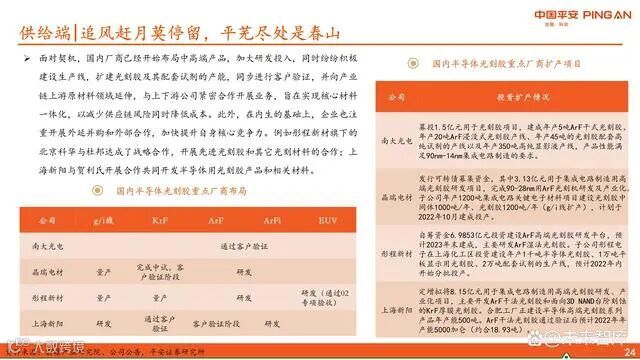

国内企业积极布局，加快追赶步伐
面对历史性机遇，国内企业加大研发投入，推进中高端产品研发，积极建设产线扩大产能，并同步开展客户认证。同时向上游延伸布局原材料，加强与上下游协作，力求实现一体化供应，降低供应链风险与成本。
部分企业通过战略合作提升竞争力，如彤程新材旗下北京科华与杜邦达成合作，共同开发先进光刻胶；上海新阳联合贺利氏研发半导体光刻胶及相关材料，加速技术突破。
4 投资分析
市场表现：光刻胶概念指数跑赢大盘

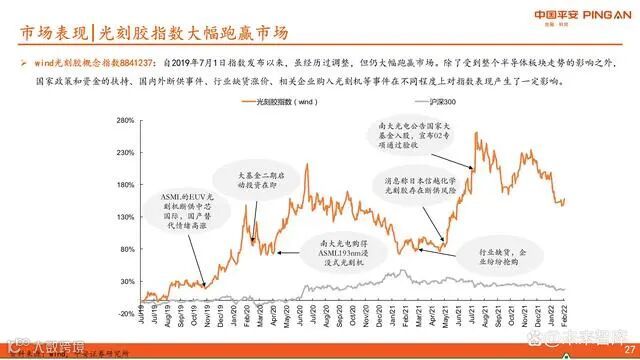

Wind光刻胶概念指数（8841237）自2019年7月发布以来，整体走势显著优于市场。除受半导体板块整体行情影响外，国家政策支持、海外断供事件、行业供需紧张、企业购置光刻机等因素均对板块形成正面催化。

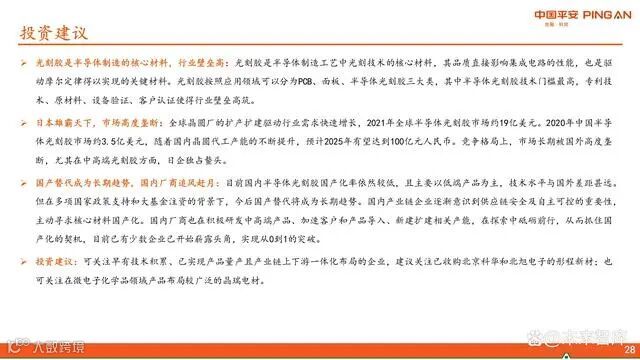

行业特性：技术壁垒高，国产替代空间大

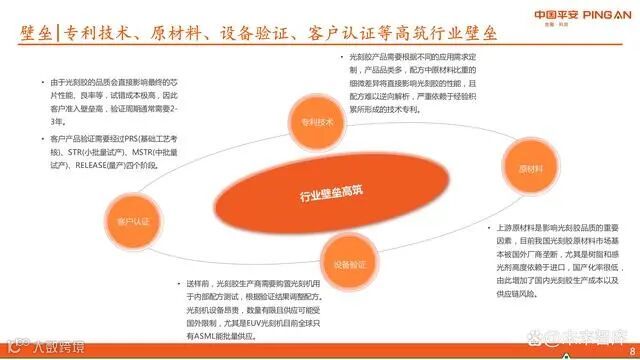

光刻胶是决定集成电路性能的核心材料，也是实现摩尔定律的关键支撑。其技术门槛体现在专利壁垒、原材料控制、设备验证与客户认证等多个环节，行业护城河深厚。
尽管全球晶圆厂扩产带动需求增长，中国市场潜力巨大，但中高端光刻胶市场仍被日本企业高度垄断。当前国内光刻胶国产化率偏低，且集中在低端领域，技术水平与国际先进差距明显。
国产替代趋势明确，少数企业实现突破
在政策引导与资本支持下，国产替代已成为长期趋势。产业链上下游企业日益重视供应链安全，主动推进核心材料本土化。多家企业已在KrF、ArF等品类取得进展，部分实现从“0到1”的突破，逐步进入客户验证与小批量供货阶段。

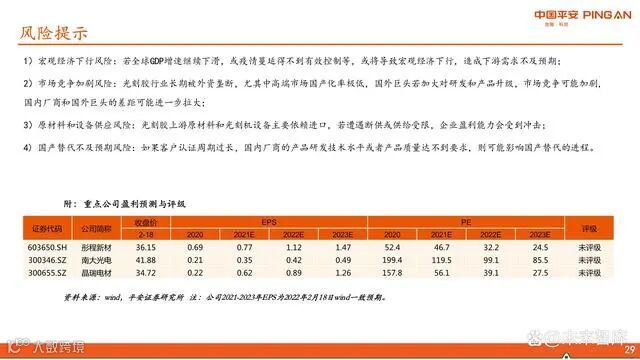

（本文仅供参考，不代表我们的任何投资建议。如需使用相关信息，请参阅报告原文。）
