冲压翻边工艺是什么

翻边工艺是什么？

我们在预先加工好的孔或部分孔型的毛料上（有时也可不预先加工孔），依靠材料的位伸变形沿一定的曲线翻成竖边的冲压方法，就叫做“翻边”，分圆孔翻边和外缘翻边。

由于是通过对材料的拉伸成形，故其成形主要受材料延伸率大小的限制。翻边主要用来柳合、过孔、攻丝等之用途。

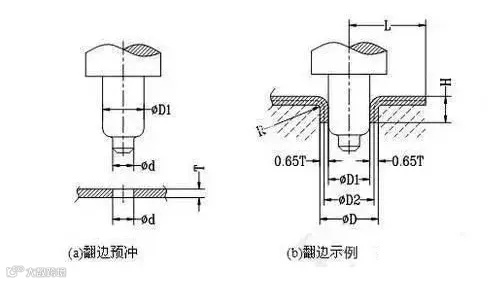

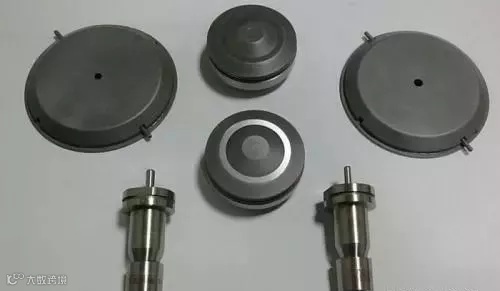

圆孔翻边的模具与计算公式及相关工艺要求数据如下：

公式：d=0.5~0.6T；d的取值与H成反比，d值小时，H值就大。

D=D1+（D-D1）=D1+1.3T；为了保证翻边D的垂直度，在一般情况下D≤D1+1.3T。

H=+0.43R+0，72T；翻边高度H（取决于翻边金属的体积）通常为1.7T~1.9T。

L=+2.5T；M为螺纹规格。

公式中d为预冲孔直径

D1一翻边孔内径/凸模冲子

D2一翻边竖边直径（按中心层计算）D一翻边孔外径H一翻边孔高度

R一翻边内半径/凹模外半径

L一翻边孔中心距边距

T一材料厚度

小螺纹孔翻边数据如下：

工艺要求：

翻边孔高度H≥3P；P为螺纹牙距。翻边同一平面的孔距公差为≥±0.15。

不推荐使用T=1.5mm的不锈钢进行M3翻边，T=2.0的不锈钢进行M4翻边。

铝板翻边攻丝时要考虑螺纹所能承受的力。

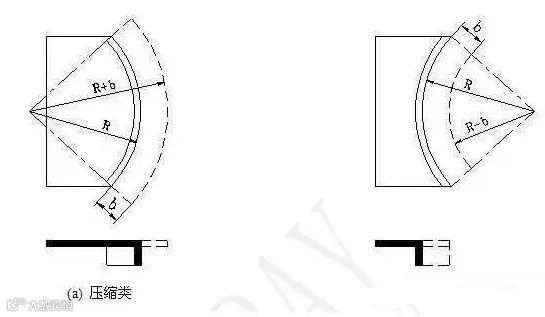

外缘翻边分外凸轮廓翻边和内凹轮廓翻边两种型式；外凸轮廓的翻边也称压缩类翻边，内凹轮廓的翻边也称伸长类翻边，见下图：

说明：R一制件翻边后圆角半径；

b-翻边前的半径与翻边后的半径之差；

R+b、R-b一制件翻边前（毛坯）的圆角半径

关于翻边工艺，先介绍这些了。
