对于经常使用SolidWorks进行设计的工程师来说，其尺寸驱动的草图功能显著提升了绘图效率。与CAD需精确输入尺寸不同，SolidWorks允许用户先自由绘制草图，再通过标注自动调整图形，操作更灵活高效。因此，许多设计师倾向于在SolidWorks中完成草图设计后导出为CAD格式，以提升整体工作效率。
那么，如何将SolidWorks草图导出为CAD图纸？以下是常用且高效的导出方法。
SolidWorks草图导出CAD操作步骤

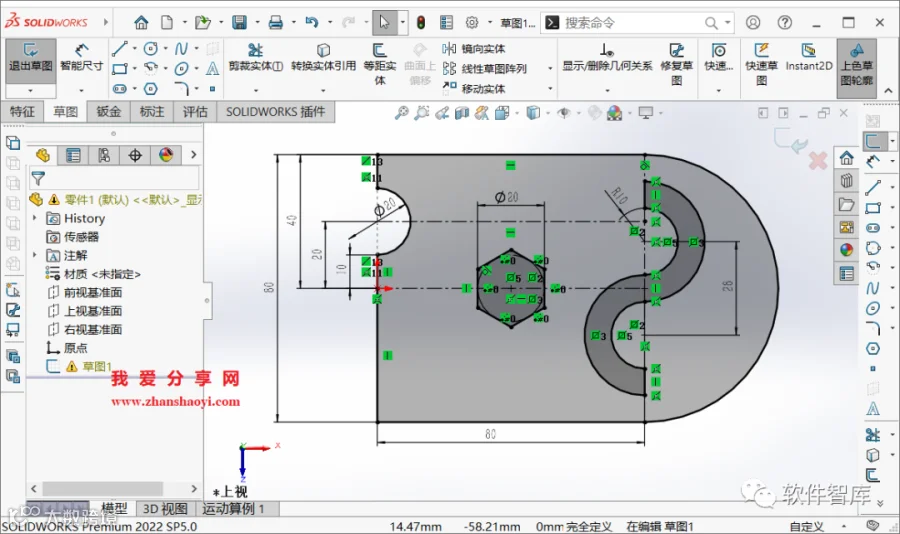

- 打开SolidWorks 2020软件，绘制示例草图：

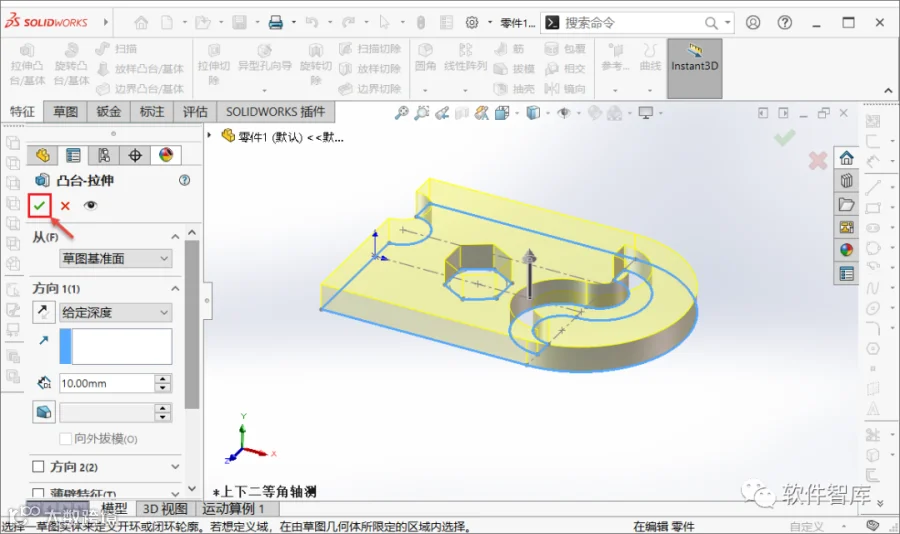

- 退出草图环境，对草图进行简单拉伸（数值可保持默认）：

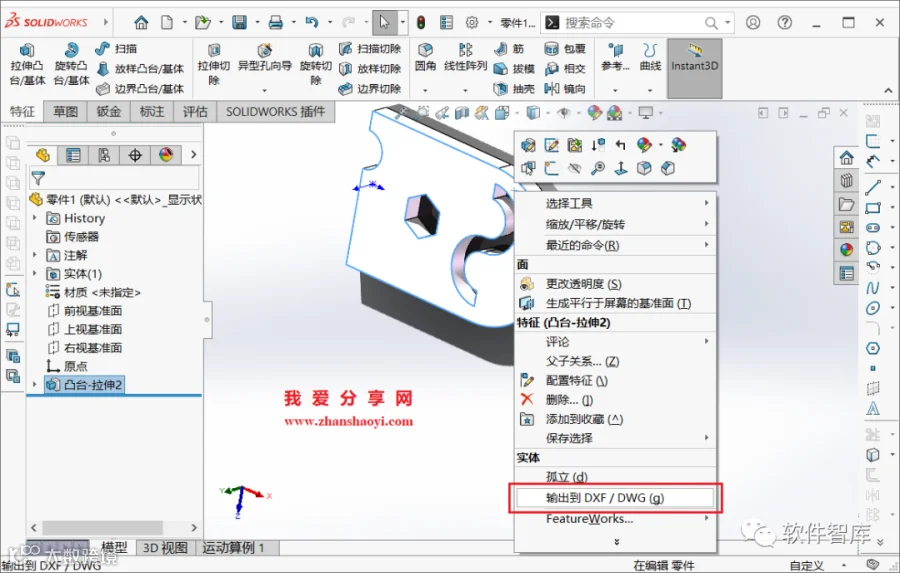

- 选中拉伸后的平面，右键点击，选择【输出到DXF/DWG(g)】：

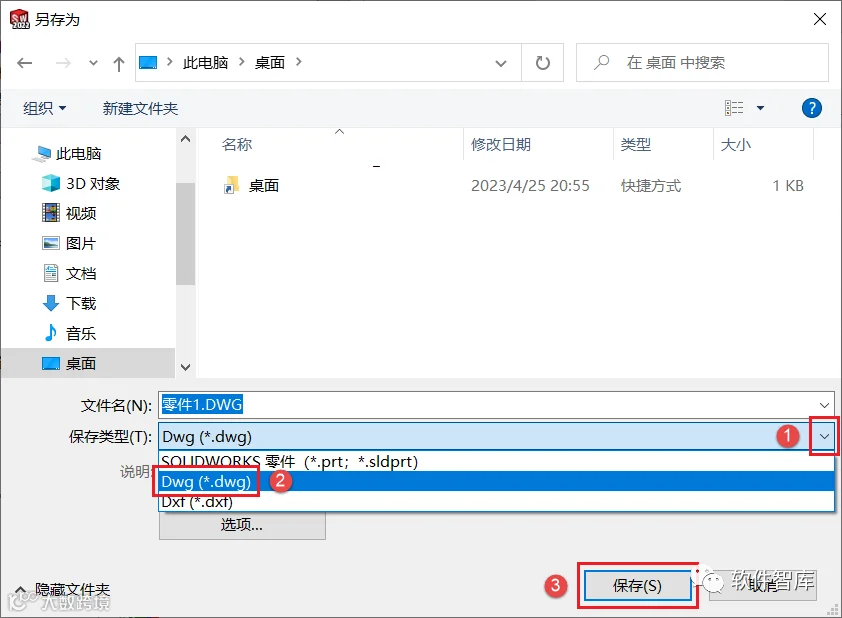

- 设置文件保存路径，并选择保存类型为DWG格式：

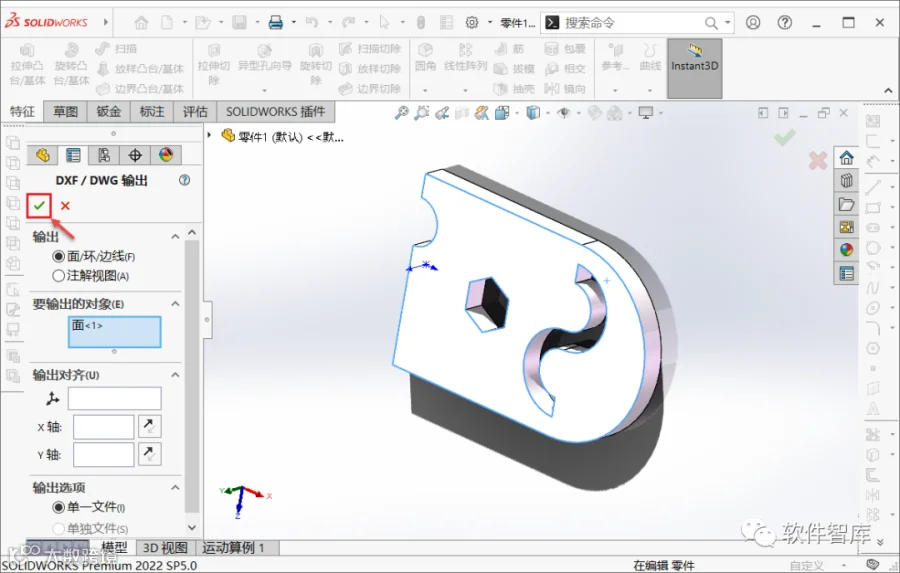

- 保持默认设置，点击确认按钮（√）继续：

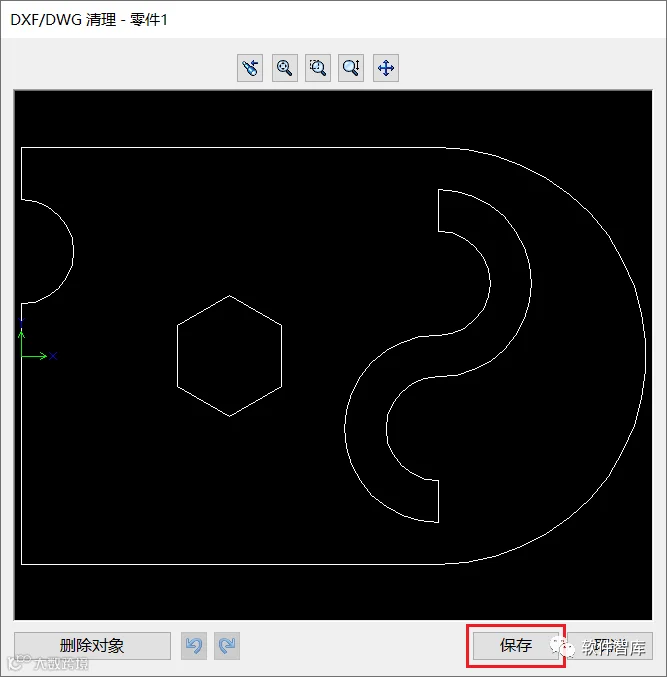

- 点击【保存】，完成SolidWorks草图的导出操作：
- 找到已保存的DWG文件，使用CAD软件打开：

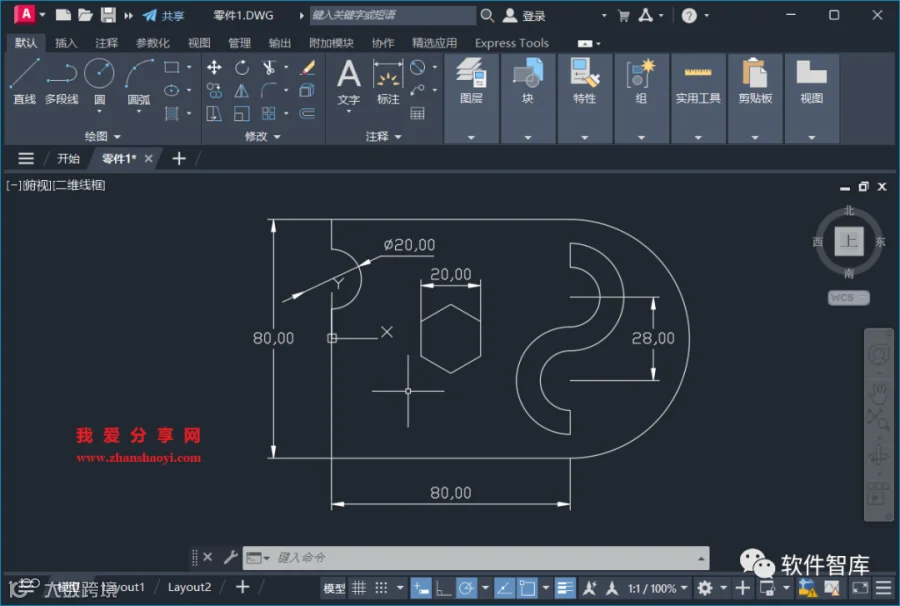

- 可见，SolidWorks草图已按1:1比例准确转换为CAD图纸：
温馨提示
另一种导出方式：完成草图并保存零件后，创建工程图，再通过“另存为”功能选择DWG格式，同样可实现高效转换，操作便捷。
