一文搞懂半导体先进制成&成熟制成含义

一文搞懂半导体先进制成&成熟制成含义 DA SEMI
2025-07-08
1148
导读:本文介绍成熟制程(Mature Prcess)和先进制成(Advanced Process)。

欢迎来到DA SEMI(大色谜),走进半导体设备行业的大色谜场。

半导体制造工艺节点已从微米级跨越至纳米级。自28nm节点起,制程进入纳米尺度新阶段,历经14nm、7nm等关键突破,当前产业聚焦于5nm、3nm乃至2nm节点的研发与攻关。

全球领先企业正积极推进2nm及1nm更先进节点的技术布局。

制程持续微缩显著提升芯片晶体管集成度,带来运算性能飞跃与能效比的革命性优化。

业内常提的“成熟制程”与“先进制程”具体指什么?本文分为三部分:

1)制程工艺分类标准;

2)先进制程全球竞争格局;

3)技术演进趋势与产业影响分析。

制程工艺分类标准

根据国际半导体技术发展路线图(ITRS)及行业共识,半导体制程以28nm为分界线,划分为成熟制程和先进制程两大类别。

1. 成熟制程(Mature Process)

定义范围:28nm及以上工艺节点。技术成熟、成本低、稳定性高,广泛应用于中小容量存储芯片、模拟芯片、MCU、电源管理IC(PMIC)、传感器、射频芯片等领域。

技术特征:

  • 工艺验证充分,可靠性数据完备
  • 产线良率稳定(通常>95%)
  • 工艺波动控制在±5%以内
  • 支持多种器件结构(如Planar、FDSOI)

主要应用领域:

  • 中小容量存储器(NOR Flash, eMMC等)
  • 模拟及混合信号芯片(ADC/DAC, PLL等)
  • 微控制器单元(MCU)
  • 电源管理集成电路(PMIC)
  • MEMS传感器
  • 射频前端模块(RF FEM)

2. 先进制程(Advanced Process)

定义范围:28nm以下工艺节点,当前主要为16/14nm及更先进节点。追求高晶体管密度与低功耗,用于高性能计算芯片如CPU、GPU、AI加速器等。

技术特征:

  • 采用FinFET、GAA等新型晶体管结构
  • 引入多重曝光(MP)、EUV光刻等关键技术
  • 器件特征尺寸<20nm
  • 金属层数超过10层

主要应用领域:

  • 高性能计算芯片(CPU/GPU/TPU)
  • 人工智能加速器
  • 5G基带处理器
  • 高端图像处理器

先进制程全球竞争玩家介绍

2025年全球晶圆代工市场中,五大厂商占据约90%营收份额。

目前,在先进制程领域的主要竞争者为台积电、三星、英特尔

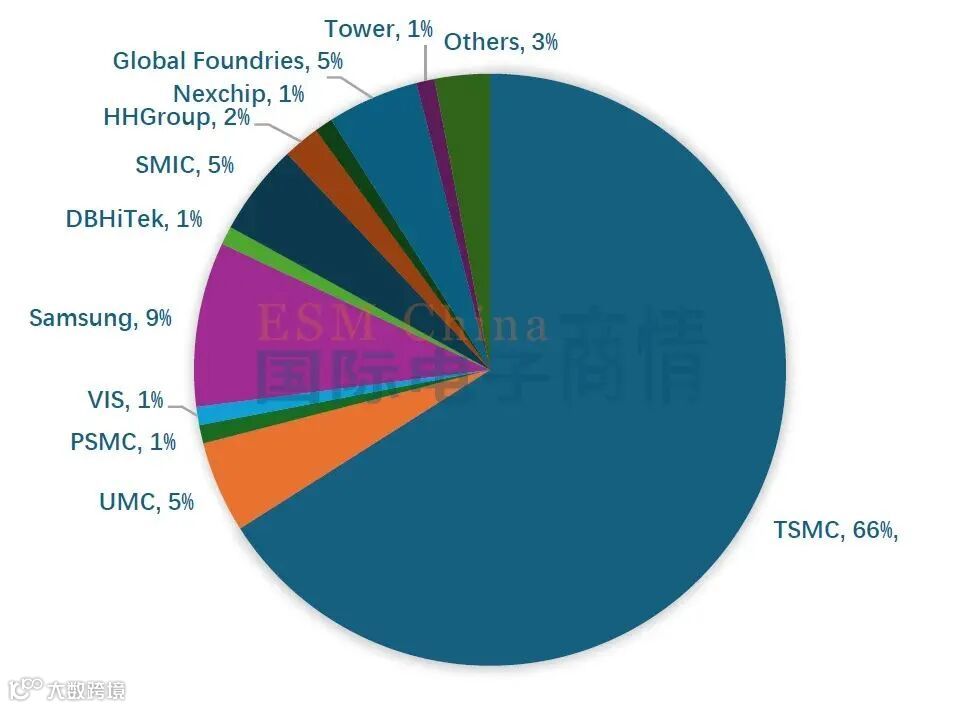

台积电(TSMC)市占率约66%,三星(Samsung)约9%,联电(UMC)、中芯国际(SMIC)、格罗方德(GlobalFoundries)各占5%左右。

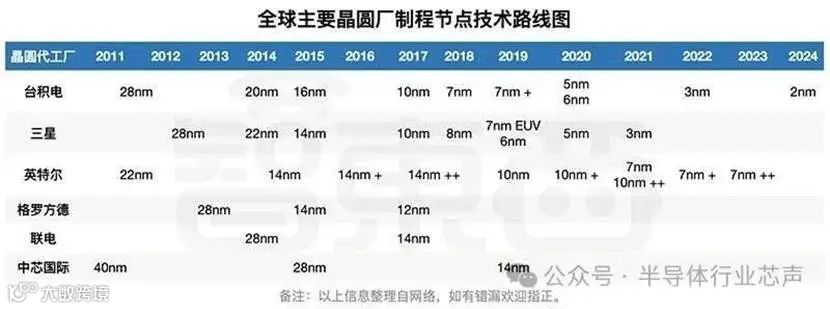

台积电已实现3nm FinFET工艺大规模量产,并持续推进2nm及1nm技术研发。三星亦积极布局先进制程,目标实现3nm及以下节点的规模化生产。

数据来源:半导体行业心芯声

先进制程技术演进与产业影响分析

1. 多芯片互联与超节点架构在AI计算中的挑战与发展

随着AI大模型快速发展,计算范式正由单芯片向多芯片互联架构转变,对chiplet、3D封装等低延迟互连技术提出更高要求。

主要挑战包括:

  • 张量并行与专家模型分发需高带宽、低延迟互联
  • 超节点(Super Node)架构兴起,提升单节点资源密度以优化分布式训练效率
  • 能效比成为核心指标,需结合制程微缩与架构创新共同提升

2. 华为带动国产半导体产业链协同发展

华为在先进制程领域的突破加速了国产半导体自主化进程。

成熟制程需求回暖:2024年Q2模拟芯片订单超预期,工业与汽车客户库存回补推动8/12英寸晶圆厂产能利用率接近满载,增长趋势有望延续至年底。

先进制程研发加速:中芯国际等头部代工厂加大研发投入,预计2024年下半年进入扩产与技术迭代关键期,长期竞争力持续增强。

3. 国产半导体产业链的挑战与结构性机遇

受美国出口管制影响,国内高性能计算芯片设计企业面临晶体管规模限制,本土先进制程产能需求激增。

核心趋势:

  • 先进制程稀缺性凸显:尽管多家厂商布局14nm及以下节点,但中芯国际N+1/N+2工艺仍具备2年以上技术代差优势
  • 设备链国产化提速:光刻、刻蚀、薄膜沉积等关键设备环节成为投资重点,本土供应链渗透率稳步提升

4. 半导体设备行业展望及核心标的推荐

2024年国内半导体设备行业经历调整,当前估值具备吸引力。

未来驱动因素:

  • 存储技术迭代:2025年DRAM/NAND进入新制程周期,带动设备需求回升
  • 政策支持成熟制程扩产:本土设备商如北方华创、中微公司将优先受益

5. 国产算力产业链的多环节协同突破

国产AI算力生态涵盖设计、制造、封装及配套硬件。

  • PCB/封装基板:深南电路、兴森科技在高密度互连(HDI)领域技术领先
  • 芯片设计:寒武纪、云天励飞通过NPU+存算一体等差异化架构提升性价比
  • 服务器集成:国产化率提升带动整机厂商市场份额增长

6. 华为384核超节点对国产算力板块的催化作用

华为Atlas 900超节点集群的推出标志国产算力架构迈入新阶段。

核心受益方向包括:先进制造(中芯国际14nm FinFET扩产)和先进封装(兆易创新HBM-like定制存储)。

7. 存储芯片在算力基建中的核心地位

存储带宽已成为制约算力提升的关键瓶颈。

行业趋势:

  • DDR5/LPDDR5渗透率持续提升
  • 存算一体技术通过3D堆叠(如HBM)缓解“内存墙”问题
【声明】内容源于网络
