BCD工艺技术的发展与应用
1986年，意法半导体（ST）率先研发成功BCD工艺制程技术。该技术将BJT、CMOS和DMOS器件集成于同一芯片，兼具双极器件的高跨导与强驱动能力、CMOS的高集成度与低功耗优势，同时融合了高压DMOS器件的大电流驱动特性，支持开关模式下低功耗运行，显著降低对陶瓷封装和散热系统的需求。
BCD工艺可有效降低功率损耗，提升系统性能，节省封装成本并增强可靠性。其中，DMOS器件采用厚栅氧化层、更深结深和更大沟道长度设计，具备耐高压特性，可在小面积内实现高集成度，广泛用于模拟电路与高压输出驱动。而逻辑处理功能则由CMOS器件承担，形成互补优势。
DMOS器件结构与类型

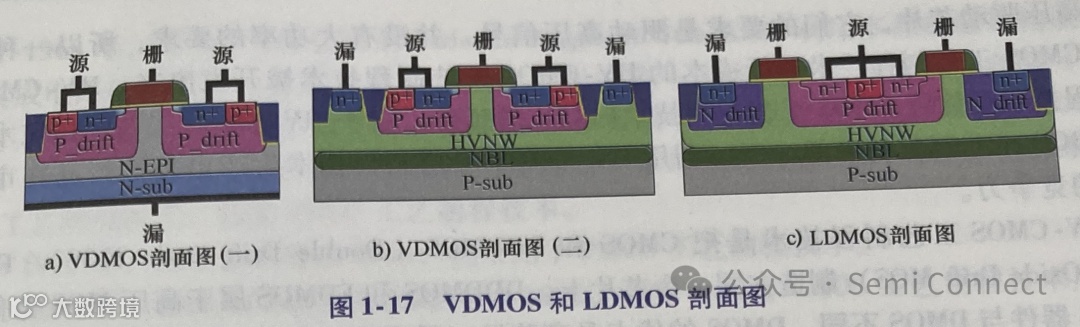

DMOS器件结构类似CMOS，由源极、漏极和栅极组成，但具有更高的漏极击穿电压。主要分为VDMOS（垂直双扩散MOSFET）和LDMOS（横向双扩散MOSFET）两种类型。图1-17展示了两者的剖面结构。
VDMOS分立器件的漏极从衬底引出，三端不在同一平面，无法与其他CMOS集成；而兼容CMOS工艺的VDMOS三端位于同一平面，通过轻掺杂P型漂移区决定沟道长度，漏极经高压N阱（HVNW）连接，防止源漏穿通，在高压下可完全耗尽，承受较大电压差。LDMOS则采用横向电流流动设计，同样兼容CMOS工艺，适用于集成电路。
DMOS在BCD工艺中的核心作用
DMOS是功率输出级的核心，通常占据芯片面积一半以上，其性能直接影响芯片的驱动能力与整体尺寸。它由数百至数千个基本单元构成，关键参数包括导通电阻（Rdson）、阈值电压和击穿电压。Rdson指器件导通时源漏间的等效电阻，越小越好，有助于提升开关效率和输出电流能力，增强驱动性能。
BCD工艺的三大发展方向
不同于标准CMOS遵循摩尔定律向更小线宽发展，BCD工艺朝高压、高功率和高密度三个方向演进：
- 高压BCD：工作电压500~700V，主要用于电子照明与工业控制；
- 高功率BCD：电压范围40~90V，应用于汽车电子与手机RF功率放大器输出级，强调大电流驱动与中等电压能力；
- 高密度BCD：电压范围5~50V（部分汽车应用可达70V），致力于集成复杂功能，如信号处理器与功率激励模块一体化。
新兴BCD技术趋势
随着多媒体、便携设备与物联网的发展，电子系统对高速、多功能集成和低功耗提出更高要求。为满足高效能与长待机需求，新型BCD技术不断涌现：
- RF-BCD：专用于手机射频功率放大器输出级；
- SOI-BCD：应用于无线通信中的数字用户线路驱动，可有效抑制寄生效应。尽管早期因SOI材料成本高限制普及，但进入21世纪后逐步成为主流工艺，尤其适合特定高性能场景。
