光刻机：芯片制造的核心设备

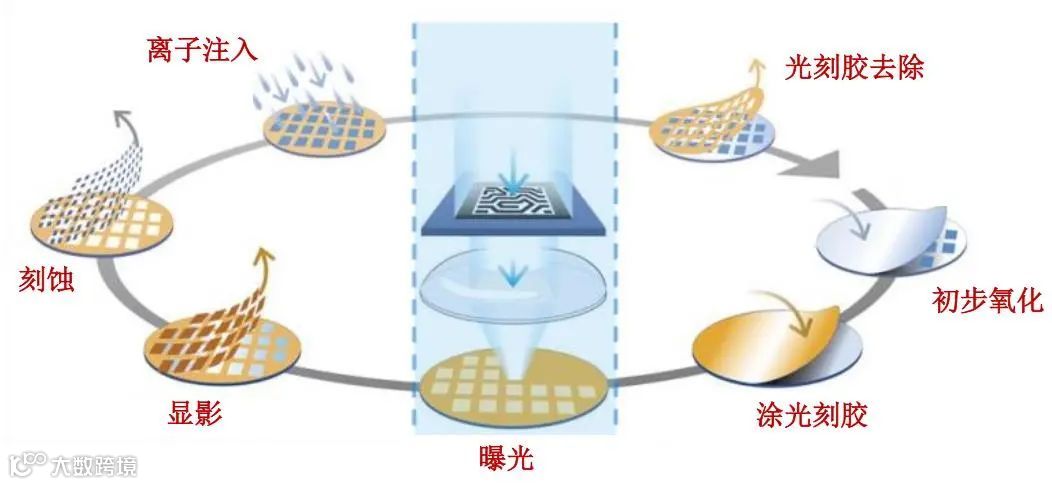

光刻机是芯片制造中最复杂、最昂贵的设备。在半导体制造流程中，需经历氧化、涂胶、曝光、显影、刻蚀、离子注入等多道工艺，涉及氧化炉、涂胶显影机、刻蚀机、薄膜沉积设备等多种设备。其中，光刻工艺最为关键，其成本约占芯片制造总成本的1/3，耗时占比达40%-50%，所用的光刻机也是最昂贵的半导体设备。
光刻机分为前道和后道两类：前道光刻用于芯片制造，技术复杂度高；后道光刻主要用于封装测试，技术难度相对较低。
数据来源：光刻机行业报告，中泰证券研究所
光刻机研发难度大，核心零部件依赖海外供应

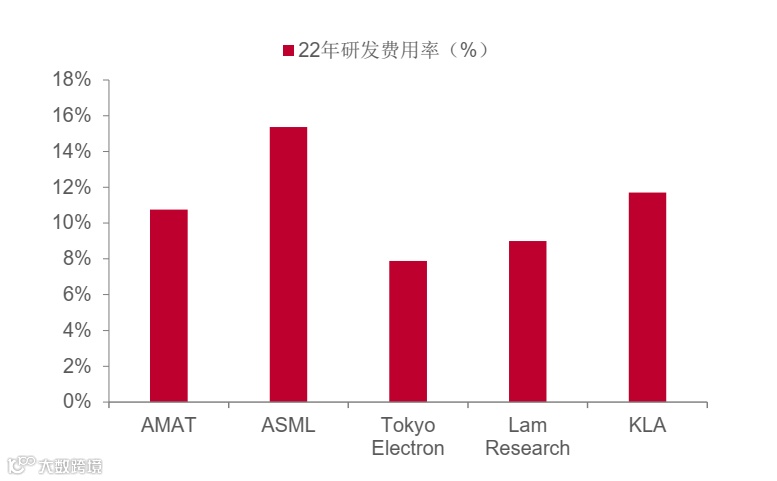

全球主要半导体设备厂商研发投入高，2022年平均研发费用率达11%，其中ASML高达15%。光刻机结构极为复杂，以EUV光刻机为例，包含超过10万个零部件，来自全球5000多家供应商。

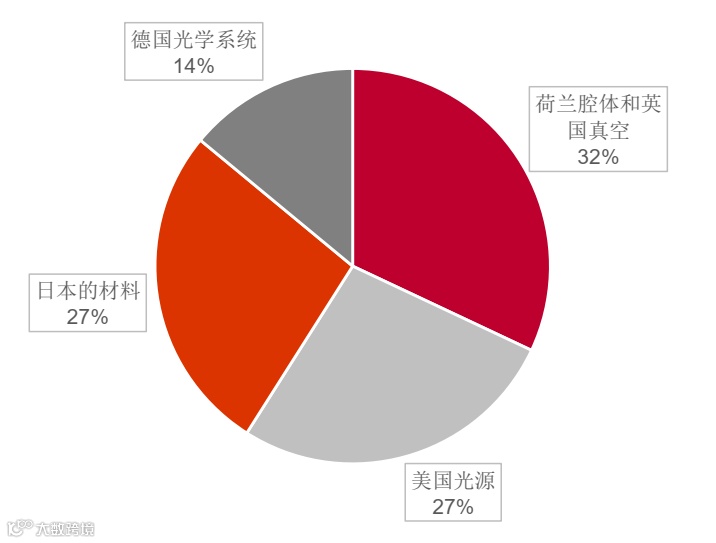

核心零部件高度集中于欧美日企业：荷兰腔体和英国真空系统占32%，美国光源占27%，德国光学系统占14%，日本材料占27%。
数据来源：光刻机行业报告，中泰证券研究所
光刻设备单价最高，市场规模居全球第二

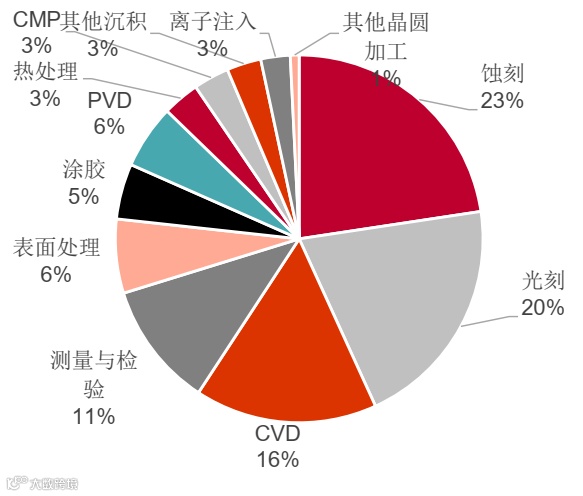

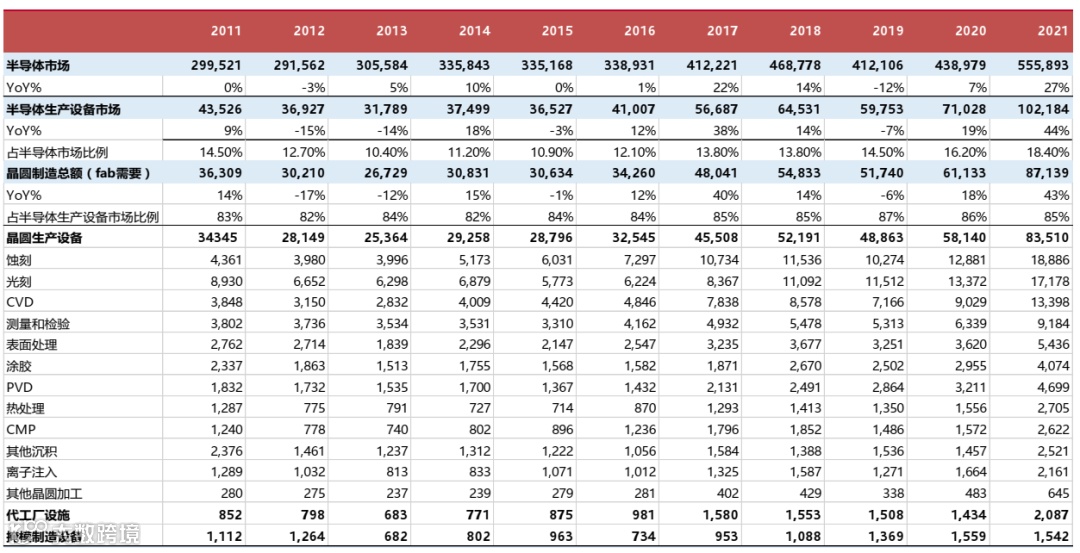

2021年全球前道光刻设备市场规模达172亿美元，在晶圆制造设备中占比20%，仅次于刻蚀设备。ASML当前EUV光刻机单价为1.5亿至2亿美元，为行业最昂贵设备。
数据来源：光刻机行业报告，中泰证券研究所
从接触式到EUV：ASML成为行业龙头
自1961年GCA推出首台接触式光刻机以来，历经60年发展，ASML通过技术创新实现弯道超车，现已成为全球光刻机绝对主导者。

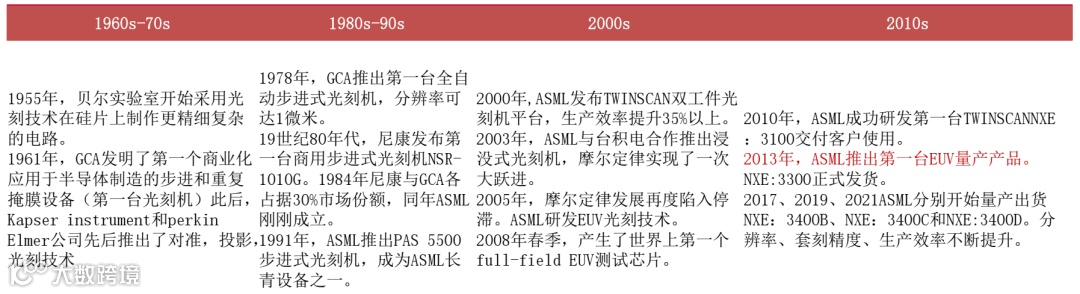

- 1978年：步进式光刻机问世；1984年ASML成立。
- 2000年：ASML推出双工件台光刻机；2003年推出浸没式光刻机，奠定技术领先地位。
- 2013年：ASML发布首台量产EUV光刻机，进一步巩固垄断地位。
数据来源：光刻机行业报告，中泰证券研究所
光刻技术演进：从接触式到接近式

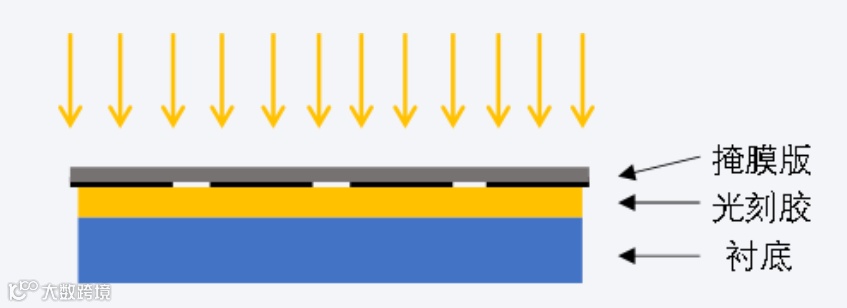

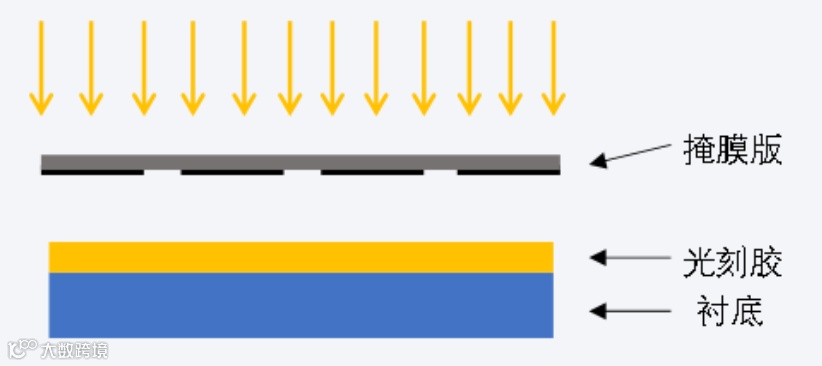

接触式光刻（20世纪60年代）：掩膜与晶圆直接接触，分辨率达亚微米级，但易造成划痕和污染，良率低、成本高。
接近式光刻（20世纪70年代）：掩膜与晶圆间留有氮气间隙，减少损伤，但因衍射效应限制，分辨率极限约2μm，逐渐被投影式取代。
数据来源：光刻机行业报告，中泰证券研究所
光刻技术演进：从接近式到投影式
20世纪70年代后期出现投影光刻技术，采用缩小倍率物镜提升分辨率。

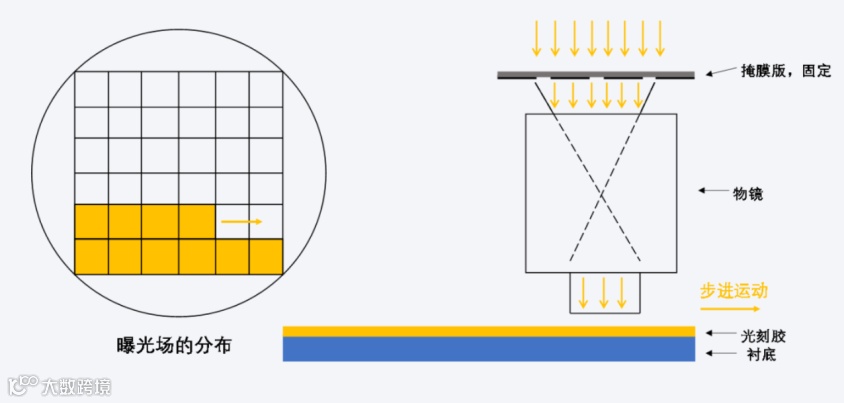

- 步进重复光刻：适用于0.25μm以上工艺，固定掩膜、晶圆步进曝光。

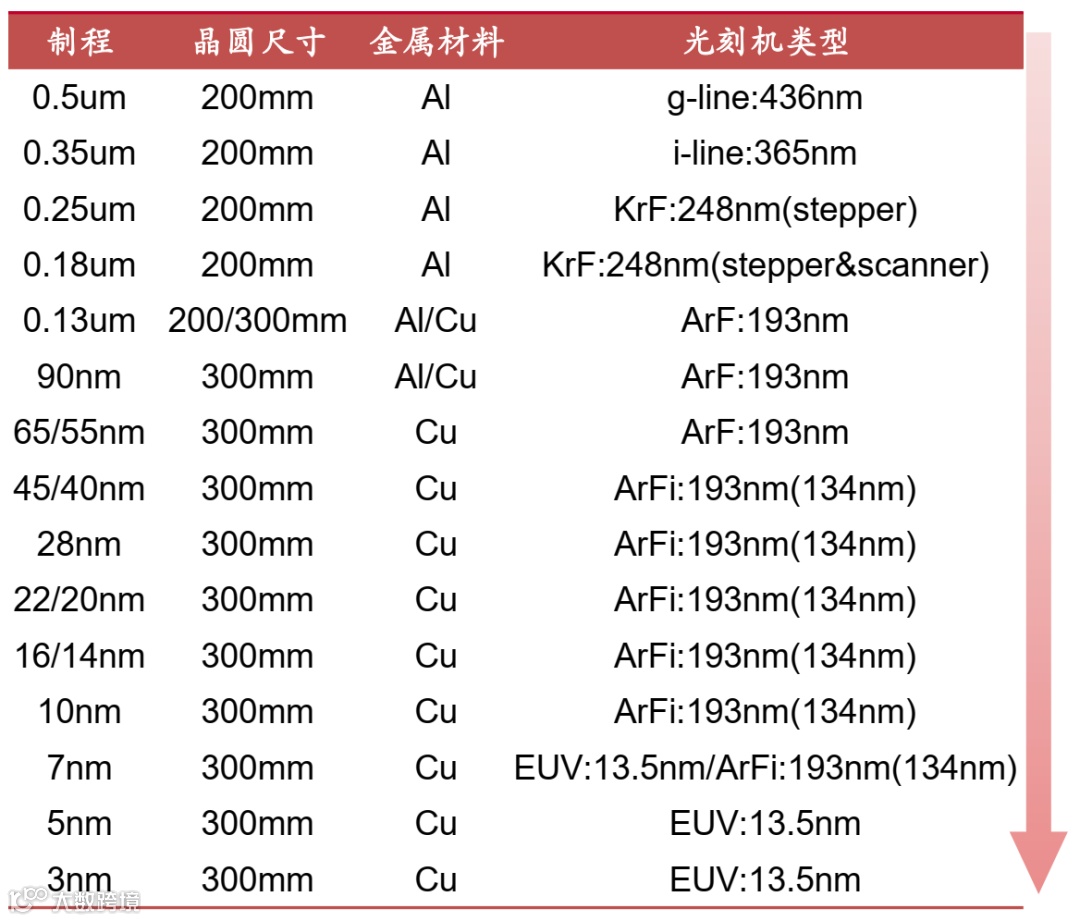

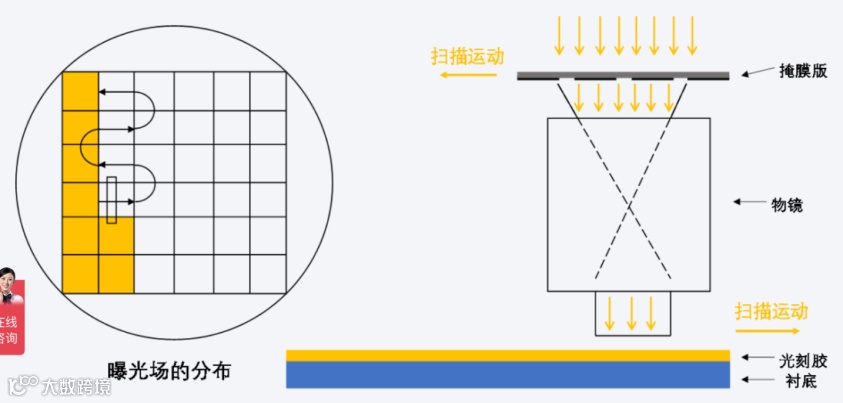

- 步进扫描光刻：在0.25μm以下节点广泛应用，动态同步扫描提高均匀性与精度。7nm以下节点均采用该方式。
光刻技术演进：干法与浸润式光刻

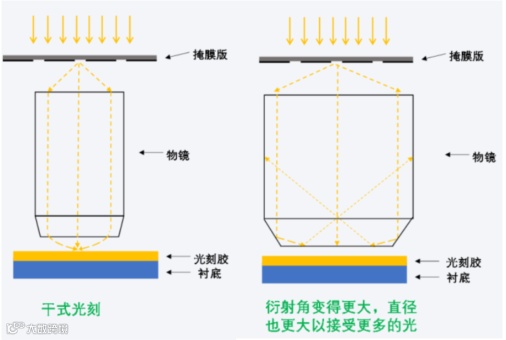

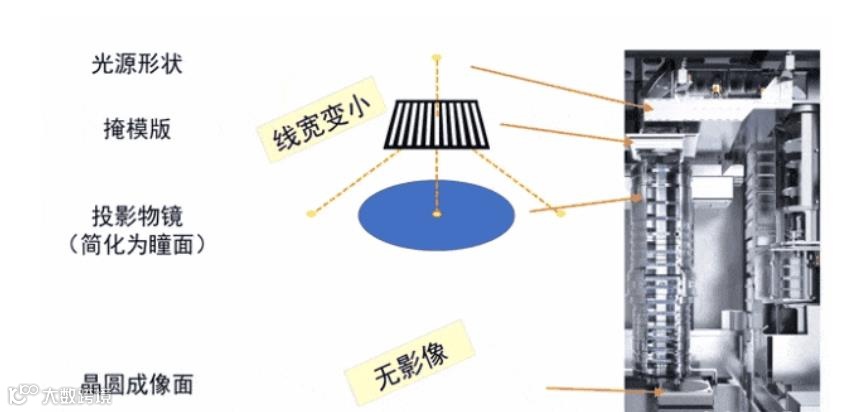

干式光刻：光从物镜进入空气发生衍射，角度变化影响成像，线宽缩小后难以满足需求。

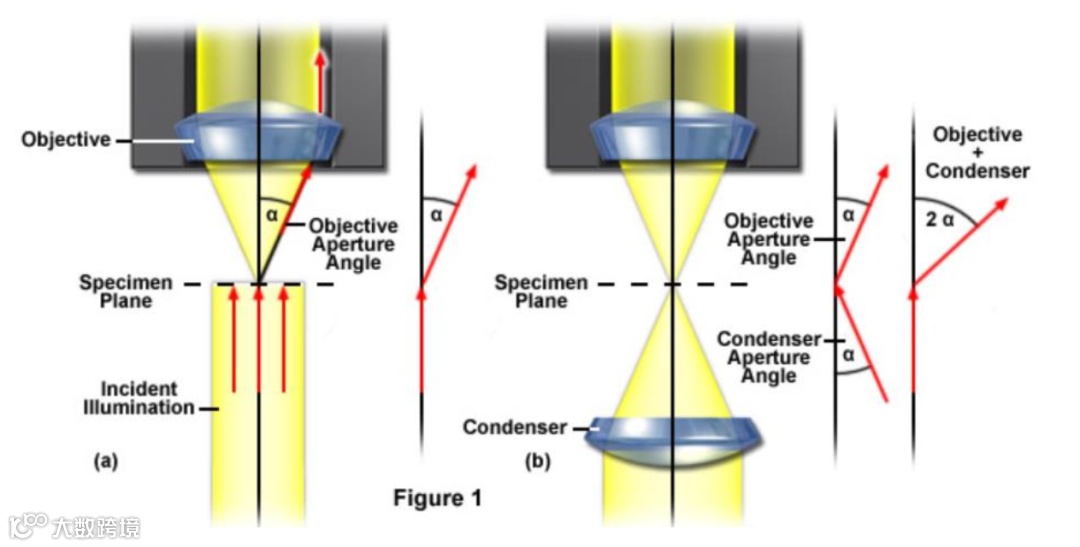

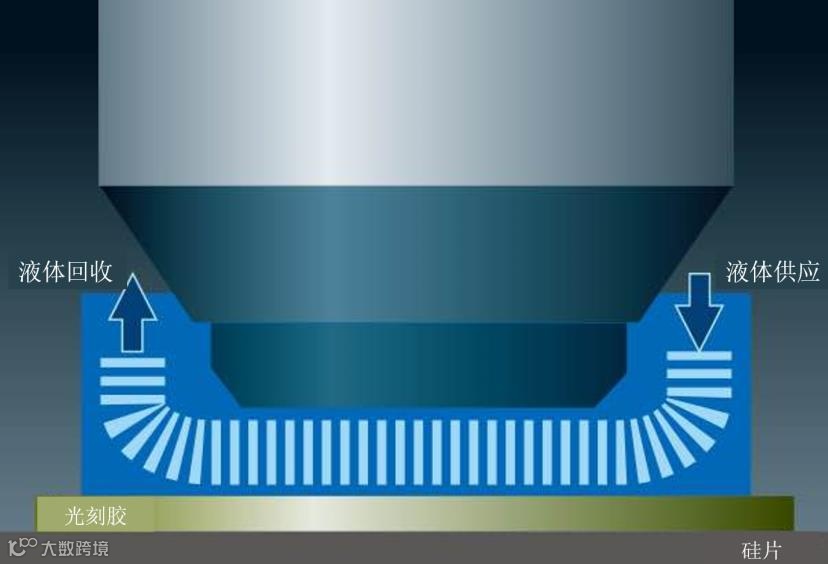

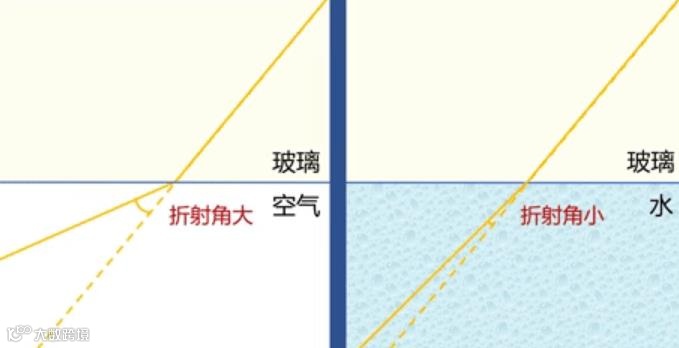

浸润式光刻：在物镜与晶圆间注入水介质（折射率1.44），减小折射角，提升数值孔径。ArF（193nm）+水=等效波长134nm，显著提升分辨率。
数据来源：光刻机行业报告，中泰证券研究所
光刻技术水平决定集成电路发展水平

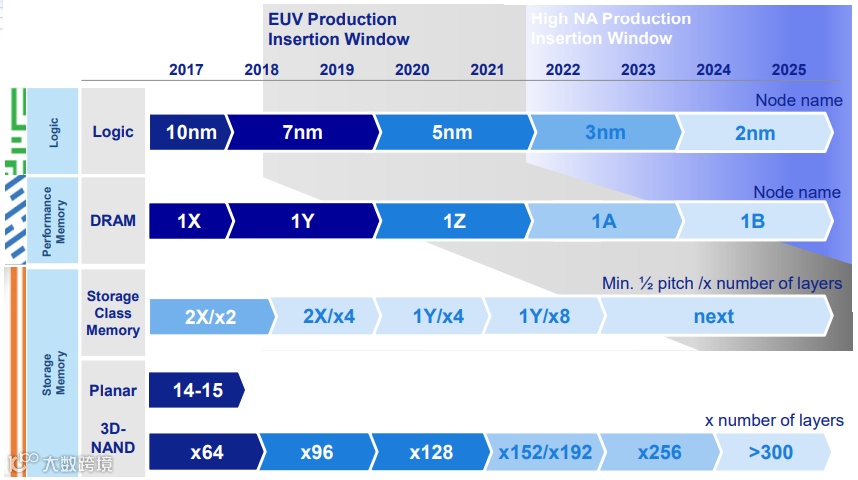

EUV光刻机已实现3nm制程，ASML正在研发High-NA EUV光刻机，目标制程达2nm、1.8nm，预计2025年量产。英伟达推出的cuLitho计算光刻库可将光刻模拟加速40倍以上，助力2nm及更先进工艺实现，台积电、ASML已参与合作。
多重曝光可实现更小线宽，但工艺复杂成本高

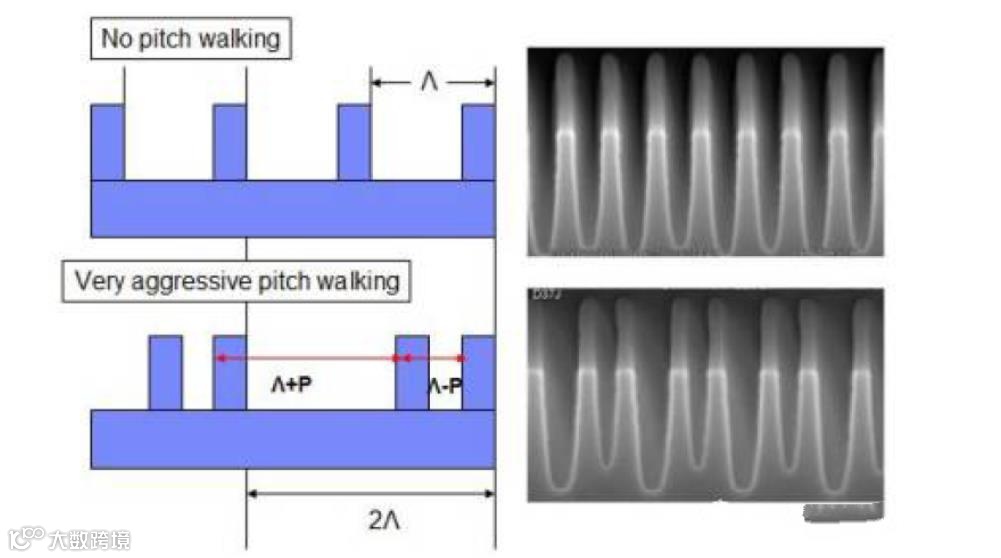

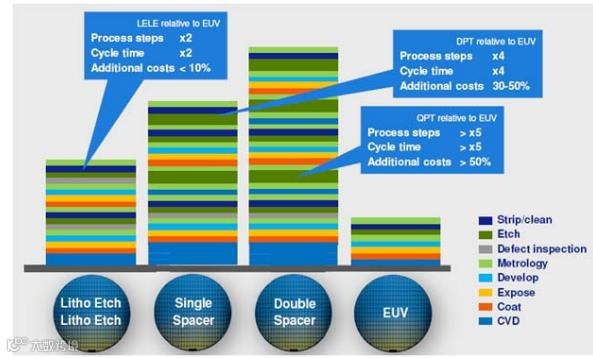

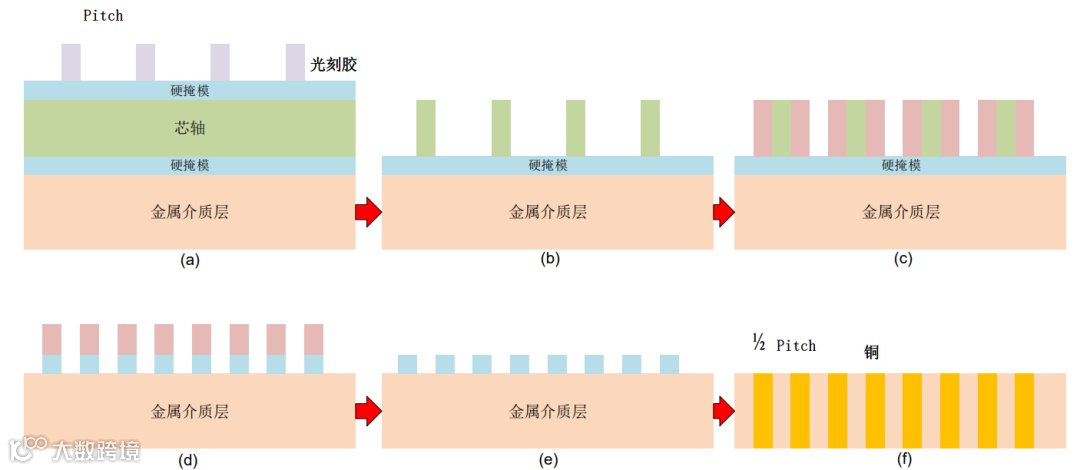

多重曝光技术包括LELE、LFLE和SADP，其中SADP精度最高。通过多次刻蚀与沉积，可将线宽缩小至原来1/2，两次SADP可达4倍精度。

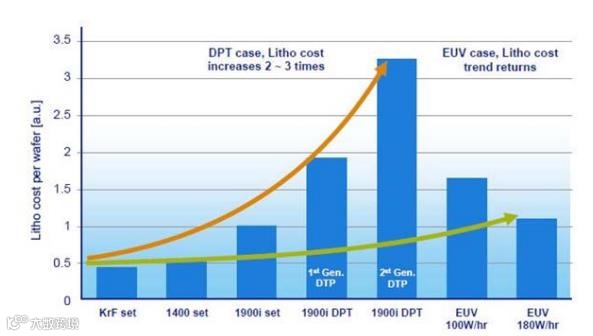

- 7nm制程：可通过多重曝光实现，但工艺步骤增加，光刻成本上升2-3倍。
- 5nm及以下：必须使用EUV光刻，工艺简化，成本更低，且能有效减少刻蚀与沉积次数。
ASML凭借浸没式与EUV技术确立全球垄断地位

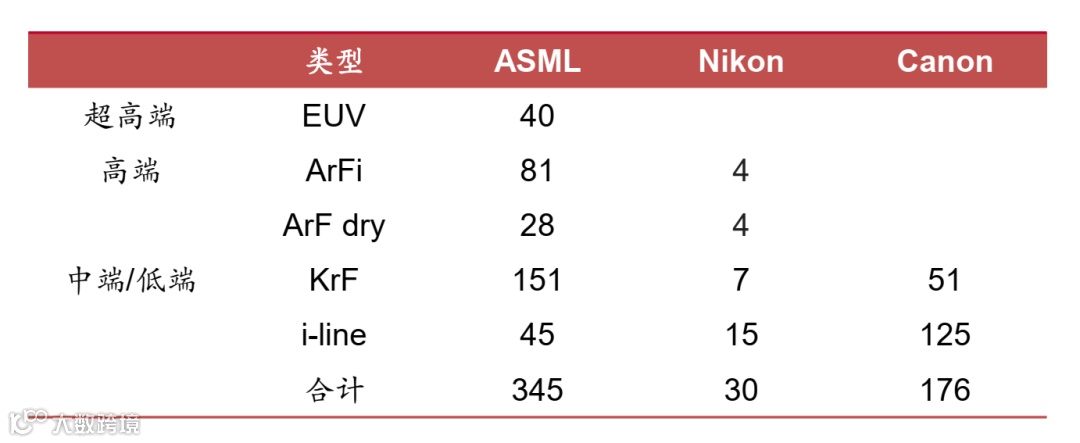

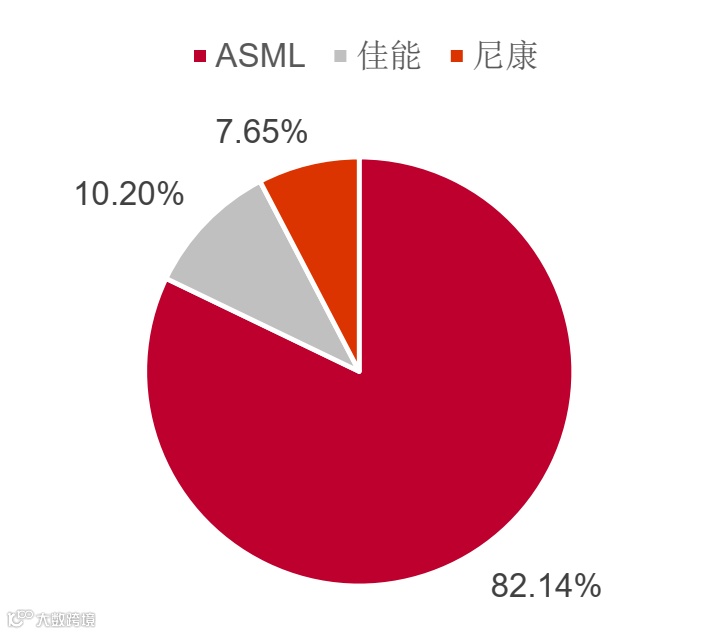

2007年，ASML联合台积电推出浸没式光刻机，成功替代尼康、佳能主推的157nm干式光刻路线，实现市场主导。目前全球光刻机市场由ASML、Nikon、Canon三家企业主导，2022年ASML市占率达82%，Nikon占8%，Canon占10%。
EUV光刻机为ASML贡献主要营收

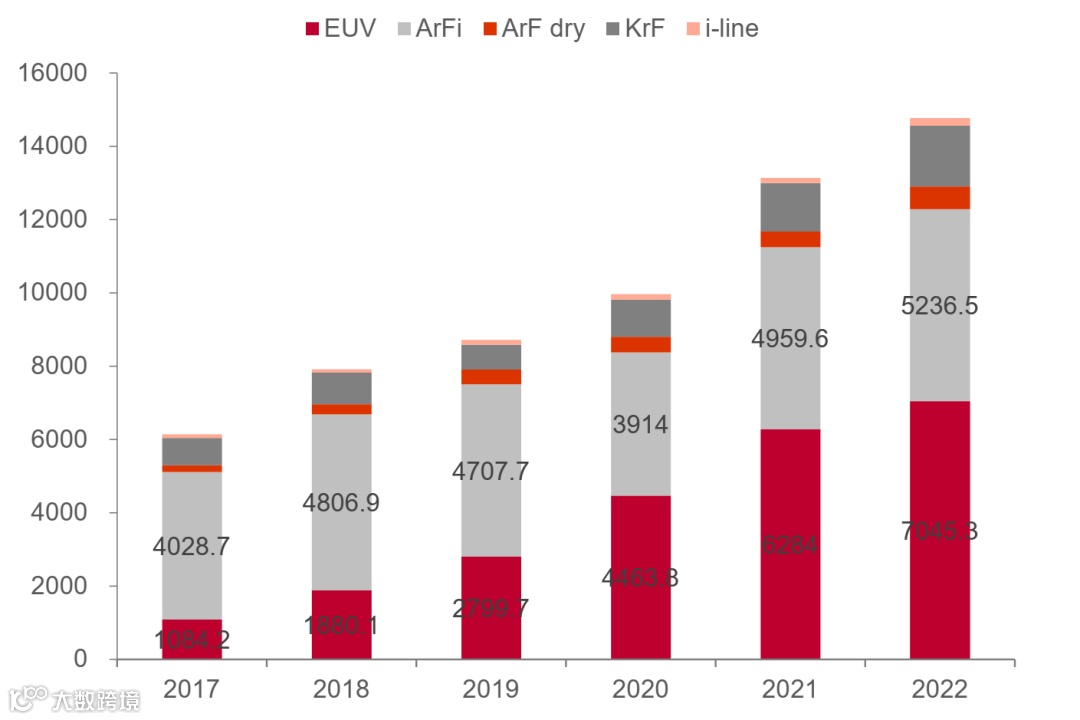

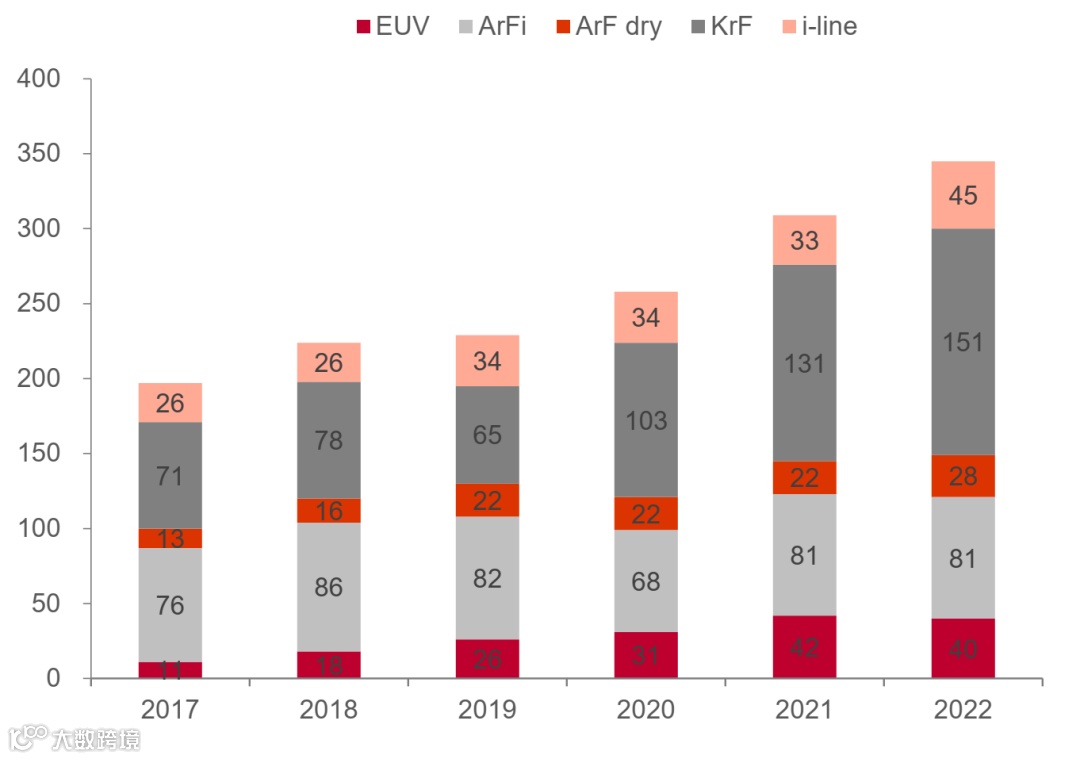

2022年，EUV光刻机销售额占ASML前道光刻机总收入近50%，ArFi机型占35%。尽管KrF出货量最大，但EUV和ArFi作为高端机型，是推动ASML营收增长的核心动力。
ASML位列全球第二大半导体设备厂商

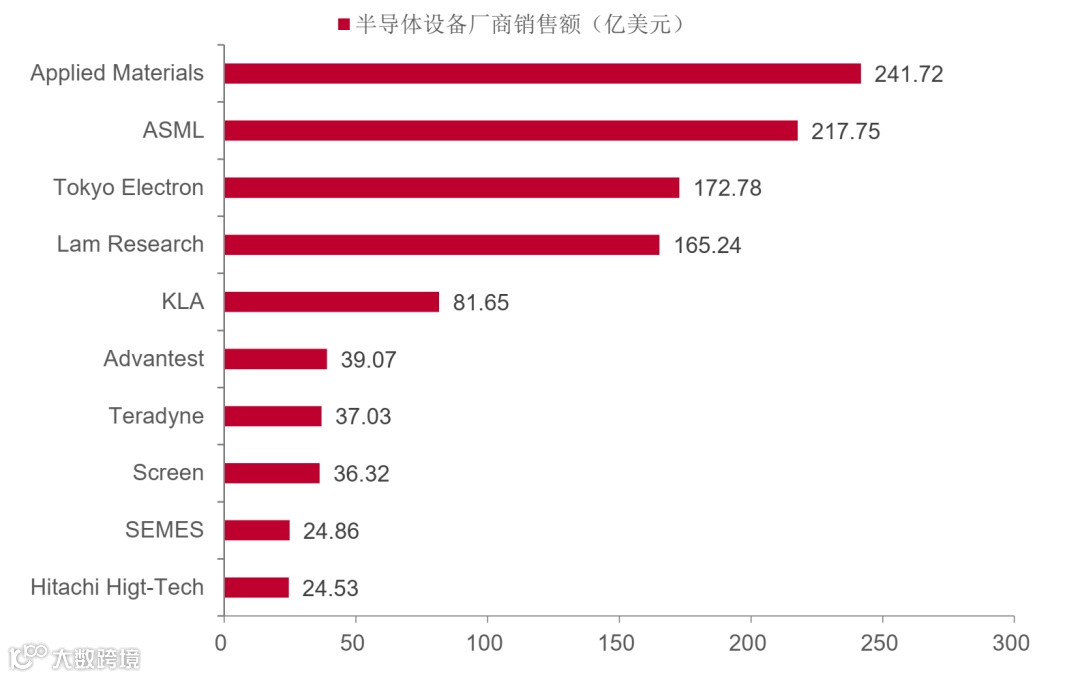

2021年，ASML以217.75亿美元销售额位居全球半导体设备厂商第二，仅次于应用材料。
ASML是全球唯一EUV光刻机供应商

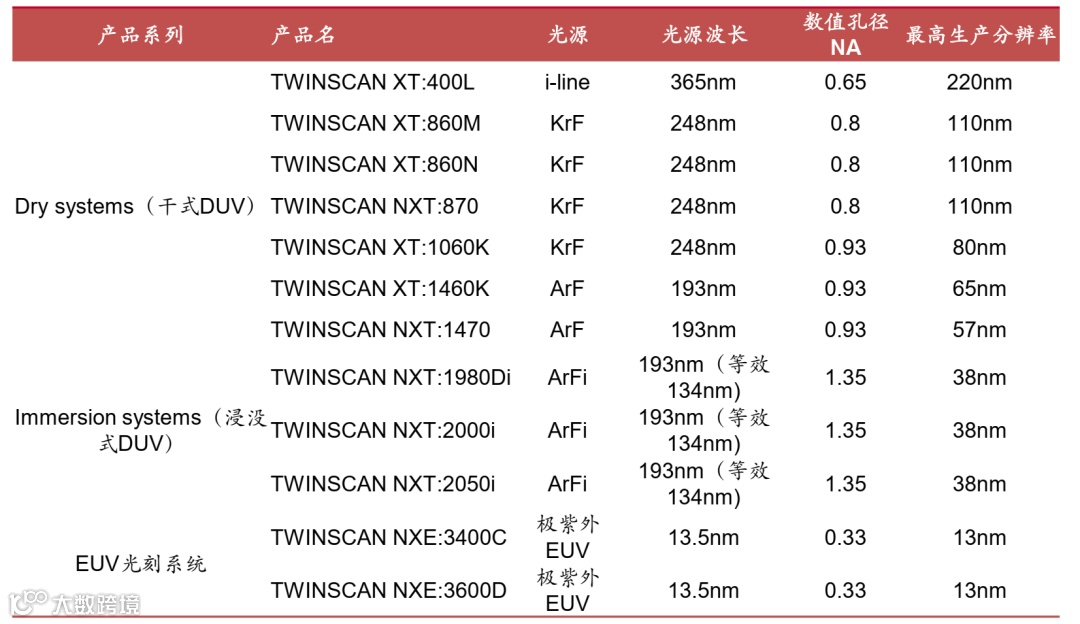

ASML产品覆盖i-line、KrF、ArF干式/浸没式及EUV光刻机，光源波长最小达13.5nm，分辨率可达13nm，经多重曝光可支持5nm/3nm制程，是目前全球唯一具备EUV光刻机生产能力的企业。
Nikon光刻机聚焦DUV领域

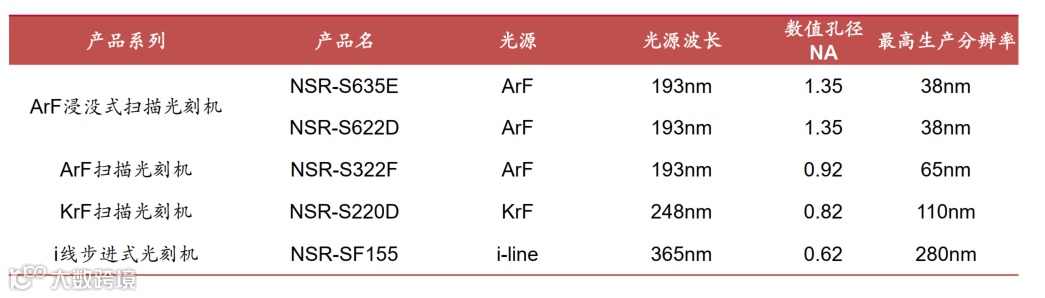

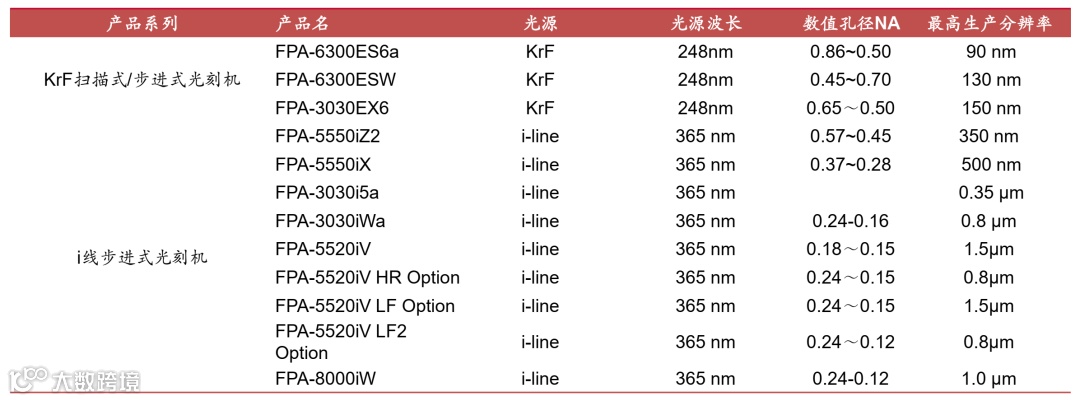

Nikon可生产干式与浸没式DUV光刻机，是除ASML外唯一掌握浸没式技术的厂商，光源波长最小193nm，分辨率支持至38nm节点。
数据来源：光刻机行业报告，中泰证券研究所
Canon光刻机集中于低端市场
Canon主要提供i-line和KrF光刻机，未涉足ArFi、EUV等高端机型，产品分辨率集中在90nm以上，应用于成熟制程与特殊器件领域。
数据来源：光刻机行业报告，中泰证券研究所
光刻机：集成三大核心系统的精密装备

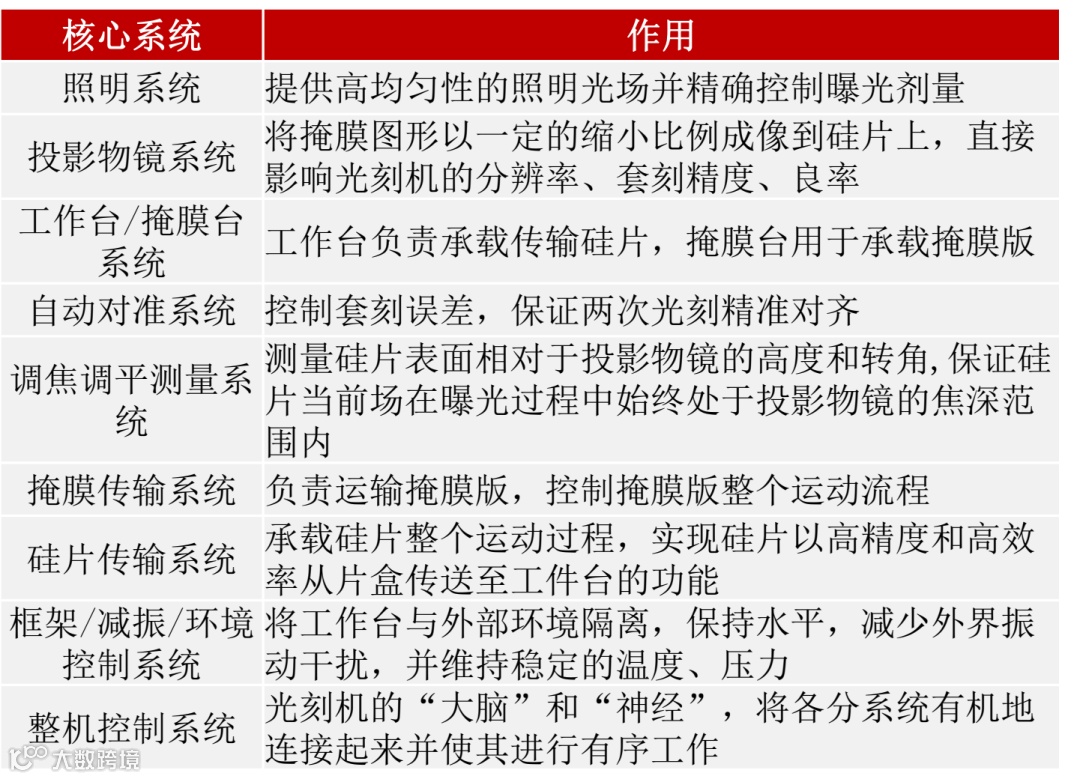

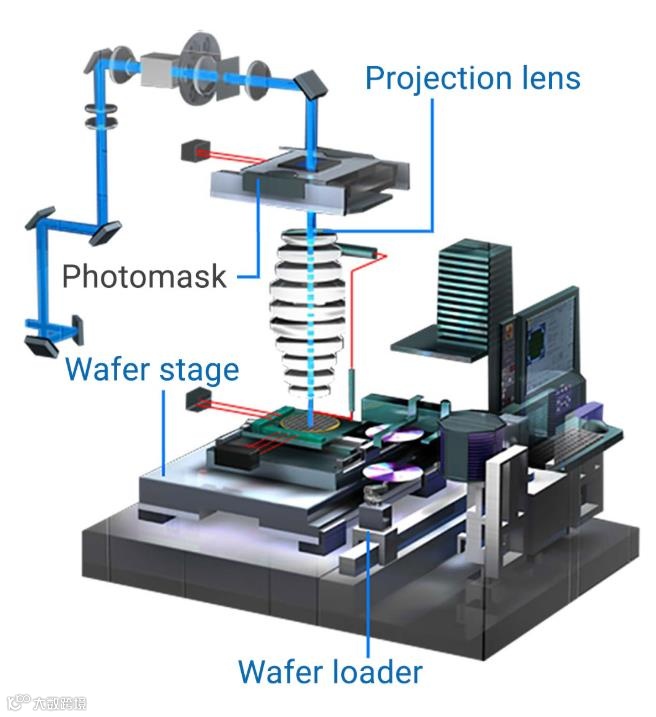

光刻机由光源系统、投影物镜系统和双工作台系统三大核心部分构成，通过光束投射、掩膜成像、精准对准，将电路图案转移到硅片上。
光刻分辨率由三大因素决定

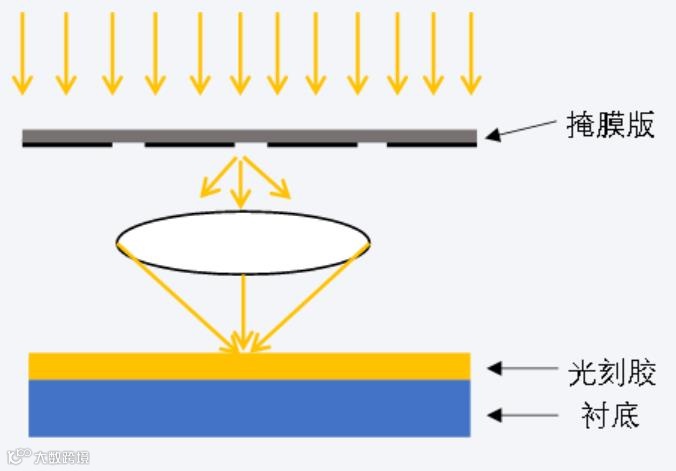

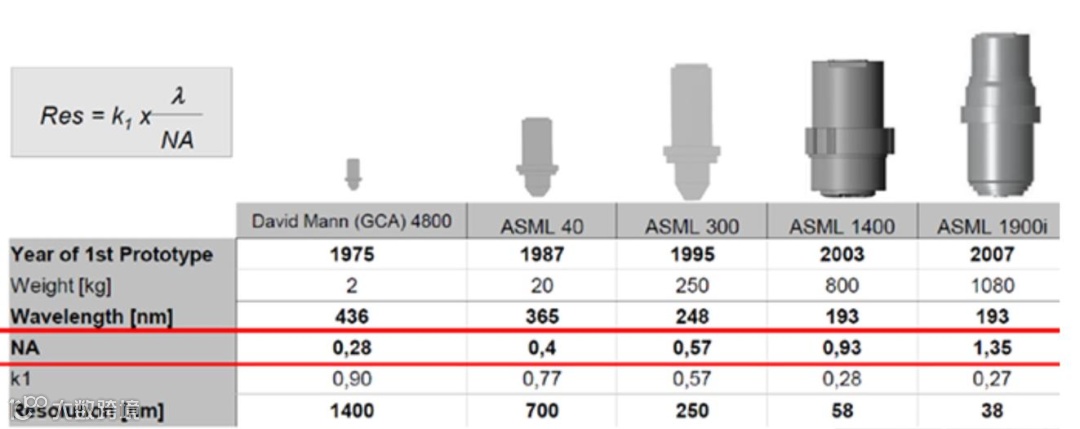

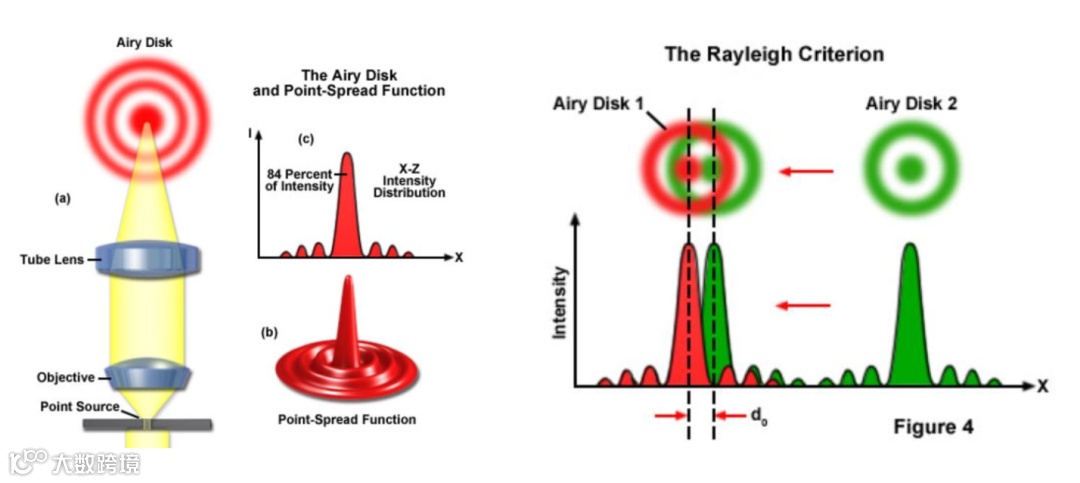

根据瑞利公式 R = k₁·λ/NA，分辨率取决于光源波长（λ）、数值孔径（NA）和工艺因子（k₁）。提升分辨率路径包括：
- 增大NA：采用非球面镜、浸没式技术（水介质）、折反式结构。

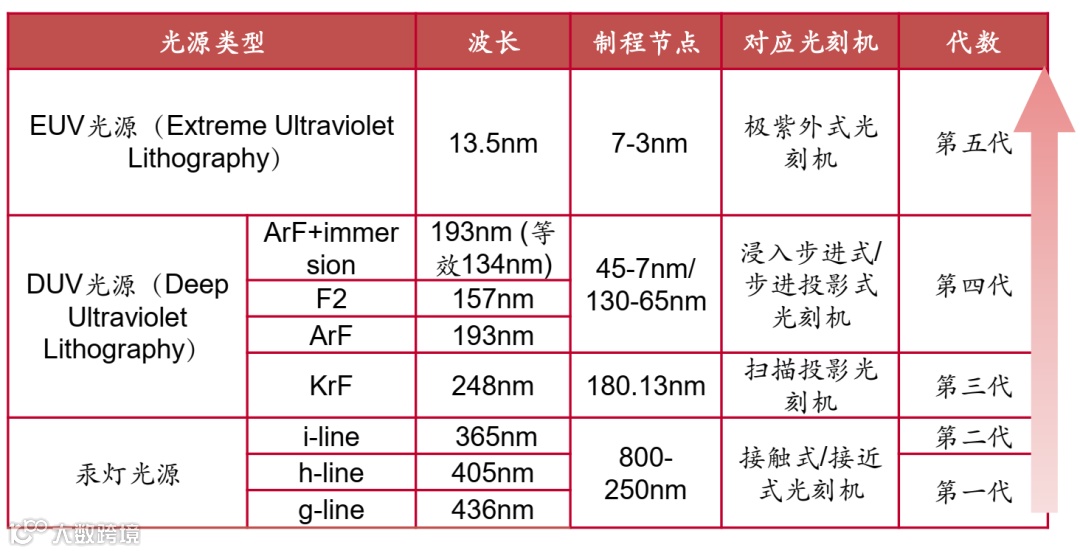

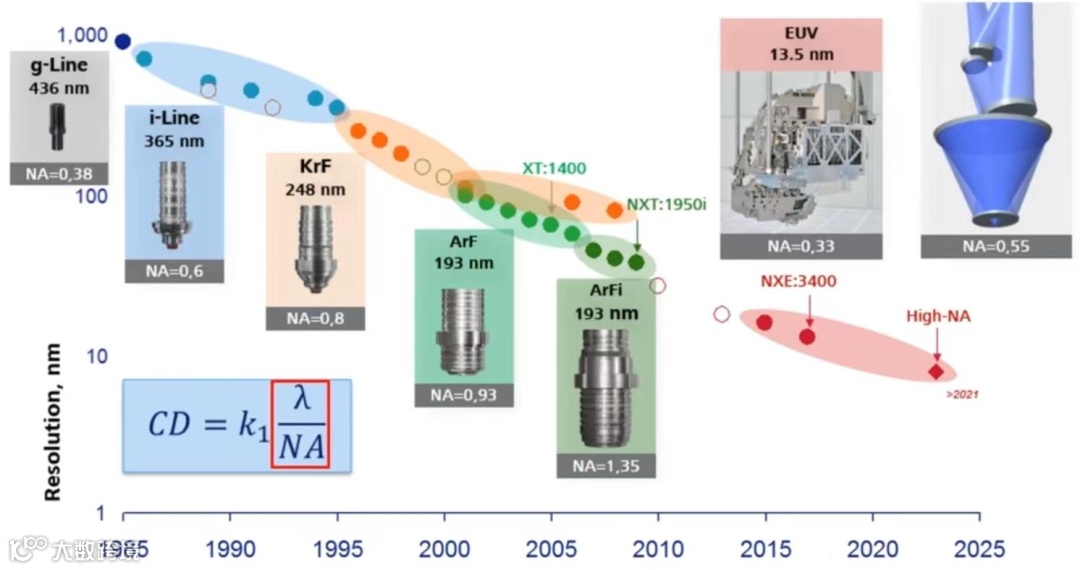

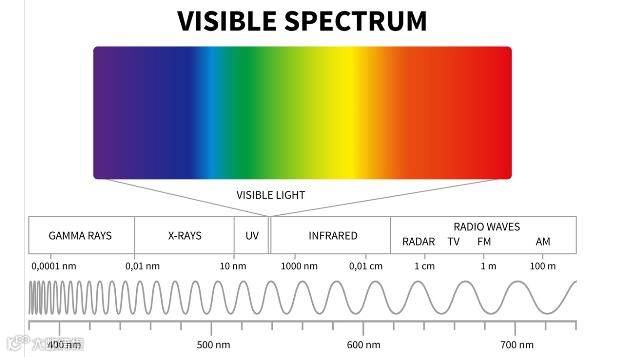

- 缩短波长：从汞灯（i-line 365nm）→准分子激光（KrF 248nm, ArF 193nm）→极紫外光（EUV 13.5nm）。

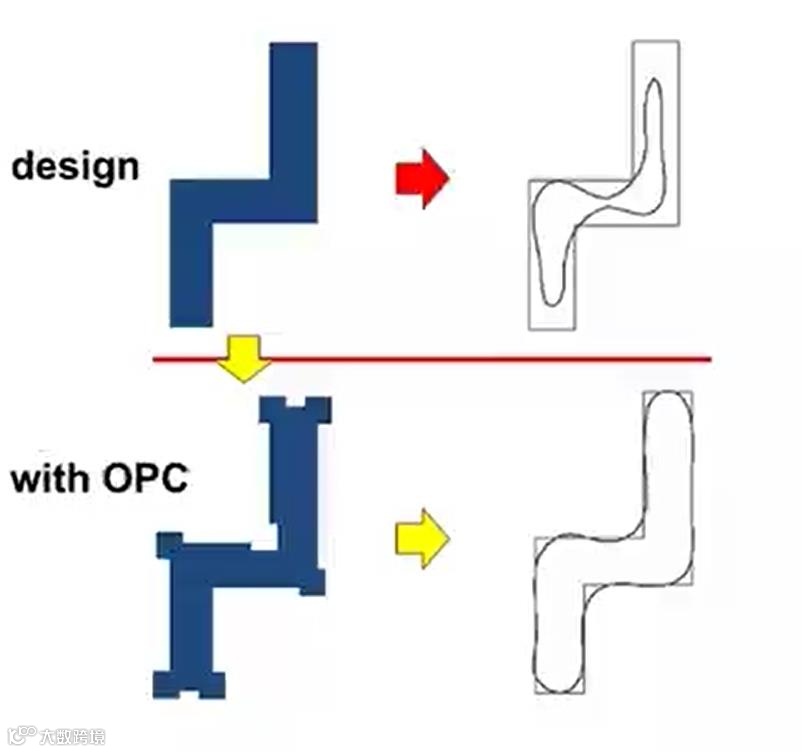

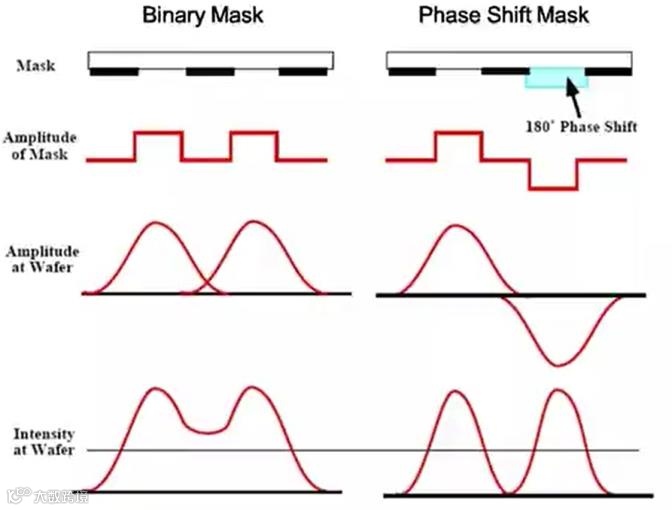

- 减小k₁：应用OPC（光学邻近校正）、OAI（离轴照明）、PSM（相移掩膜）等分辨率增强技术，突破理论极限（k₁≈0.25）。
数据来源：光刻机行业报告，中泰证券研究所

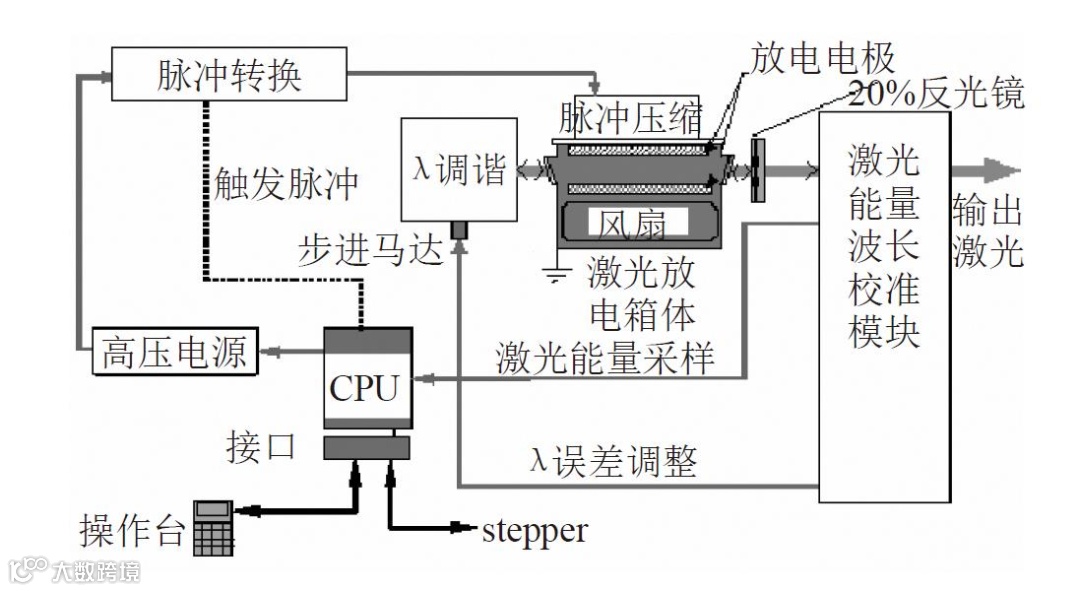

光源系统：光刻工艺的首要决定因素
光源波长直接影响分辨率。发展历程如下：
- 高压汞灯：g-line（436nm）、i-line（365nm）。
- 深紫外（DUV）：KrF（248nm）、ArF（193nm）。

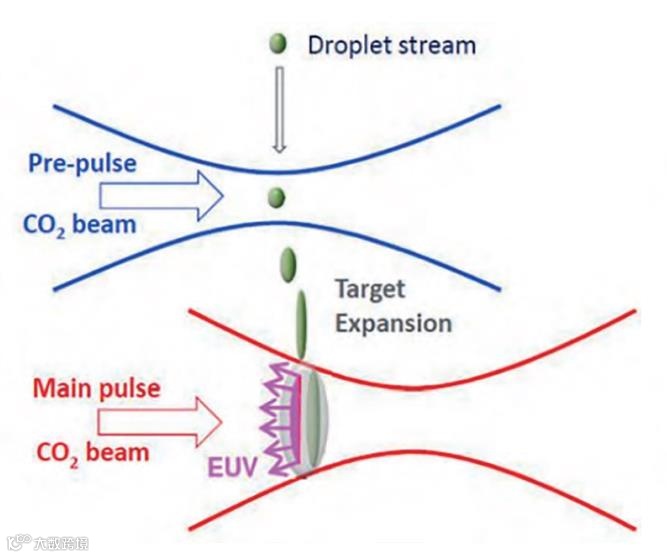

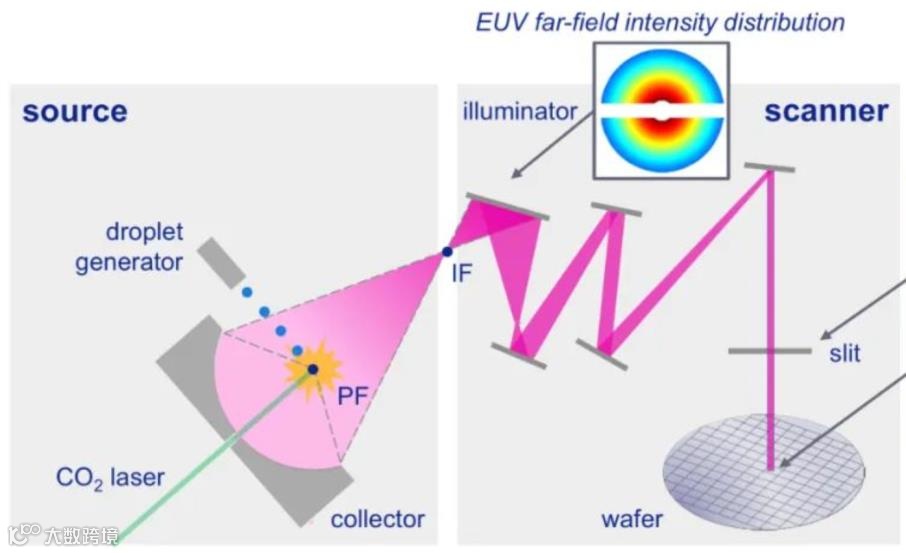

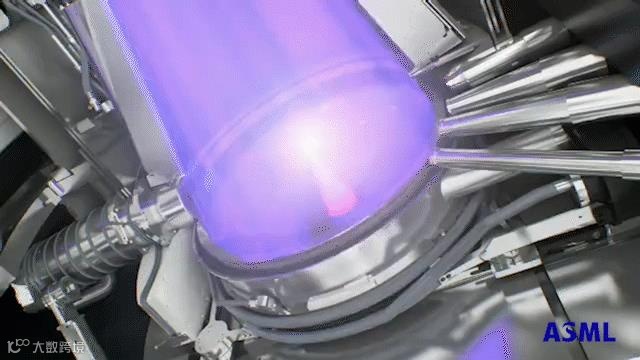

- 极紫外（EUV）：13.5nm，通过高能CO₂激光轰击锡滴产生等离子体发光。

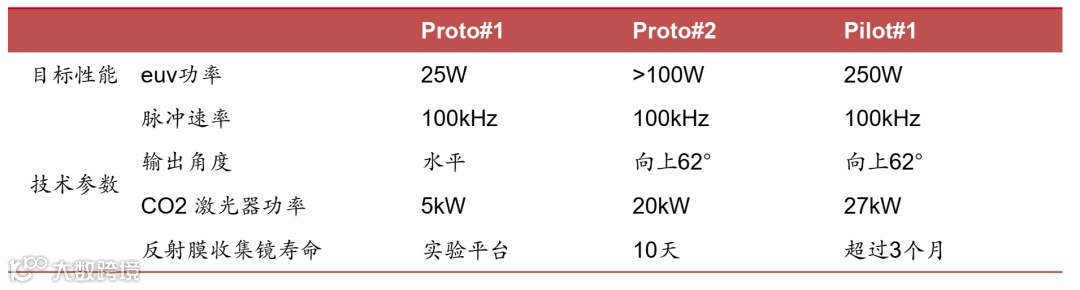

EUV光源技术难点在于功率要求高（≥250W），系统复杂，由约45万个零件组成。目前全球仅ASML（收购Cymer）和Gigaphoton具备EUV光源制造能力。

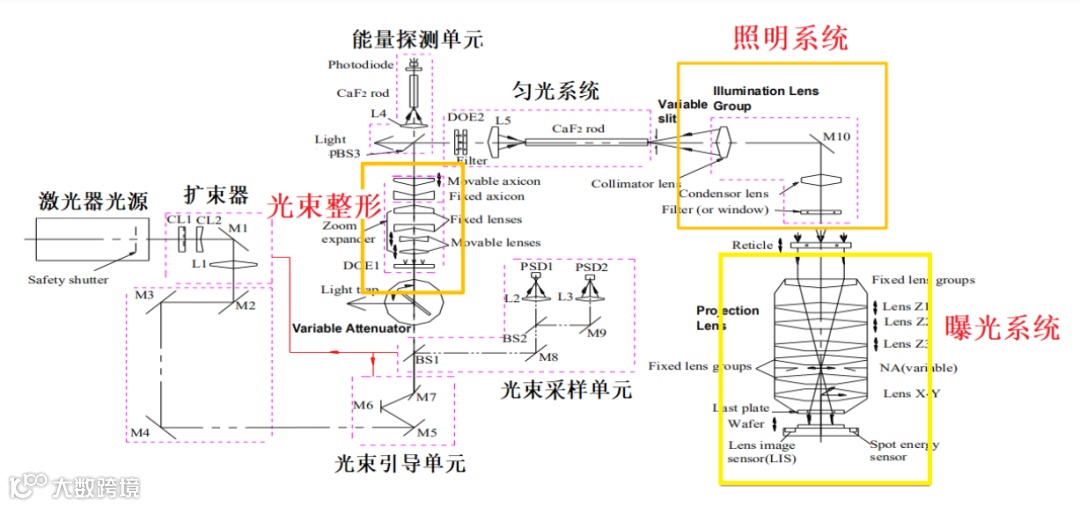

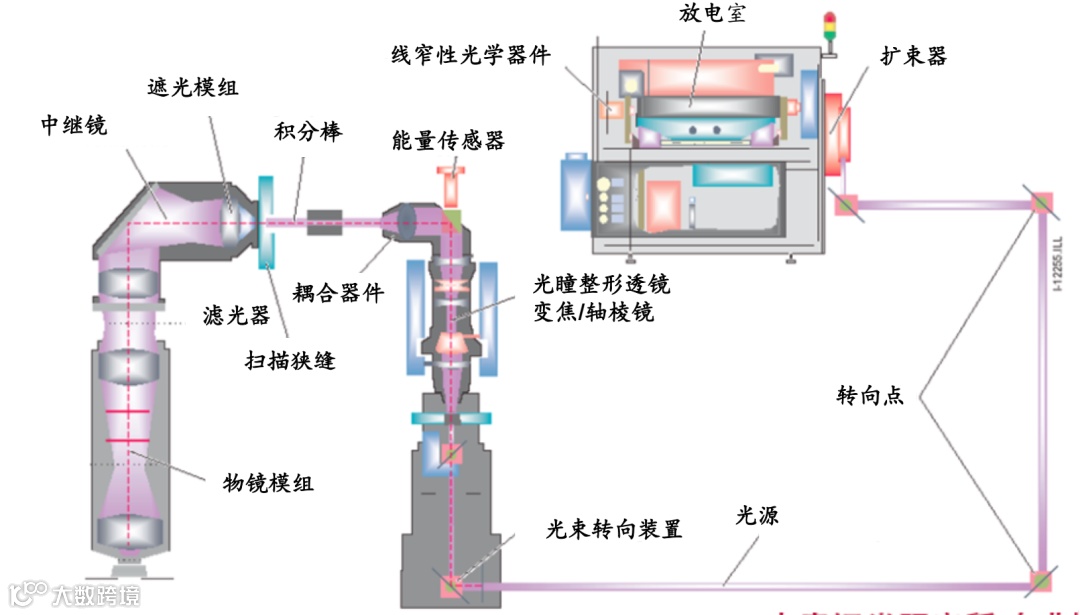

曝光系统：照明系统 + 投影物镜
曝光系统是光刻机最复杂的部件之一，决定成像质量与分辨率。

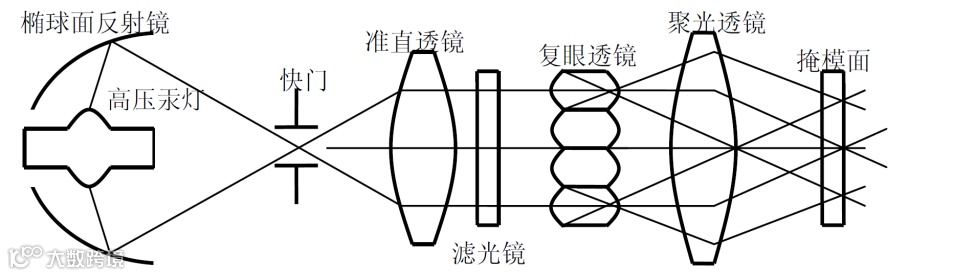

照明系统：实现高质量光场加工

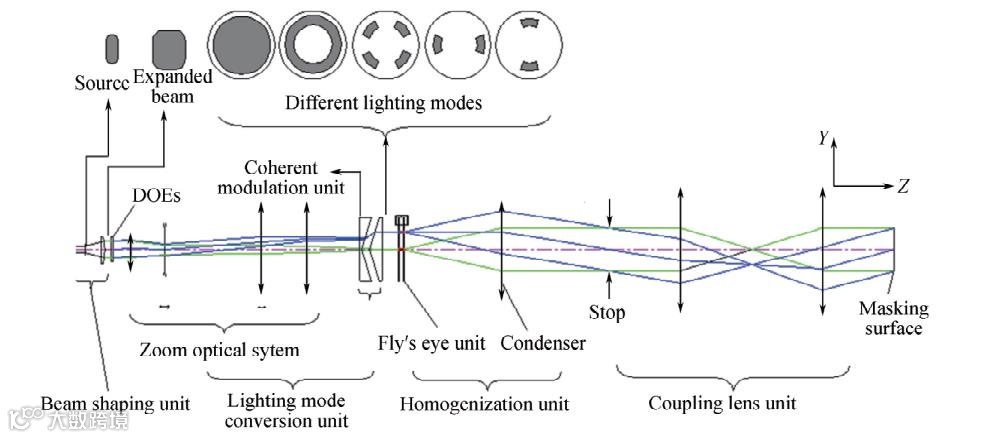

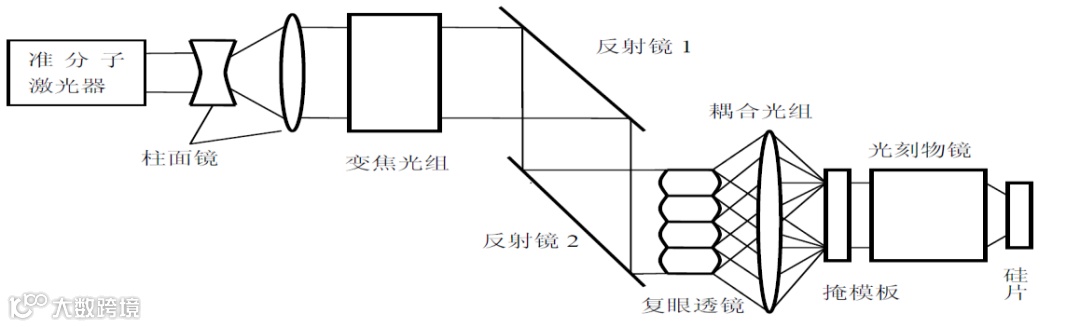

位于光源与物镜之间，功能包括光束处理、光瞳整形、匀化、偏振控制等。
关键技术难点：
- 提升光均匀度：通过多次反射确保扫描条形光能量一致。

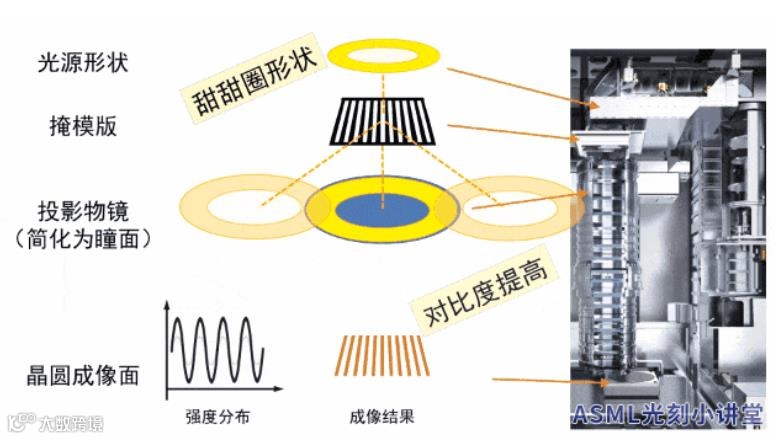

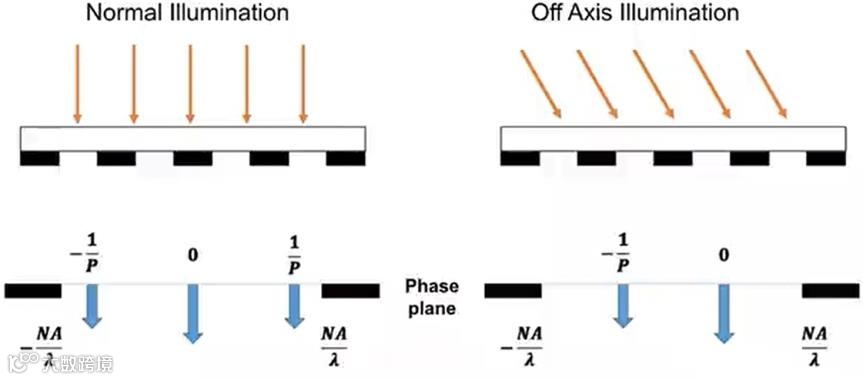

- 调节光形状：采用OAI（离轴照明）改变光源形态（如环形、四级），提高图像对比度。

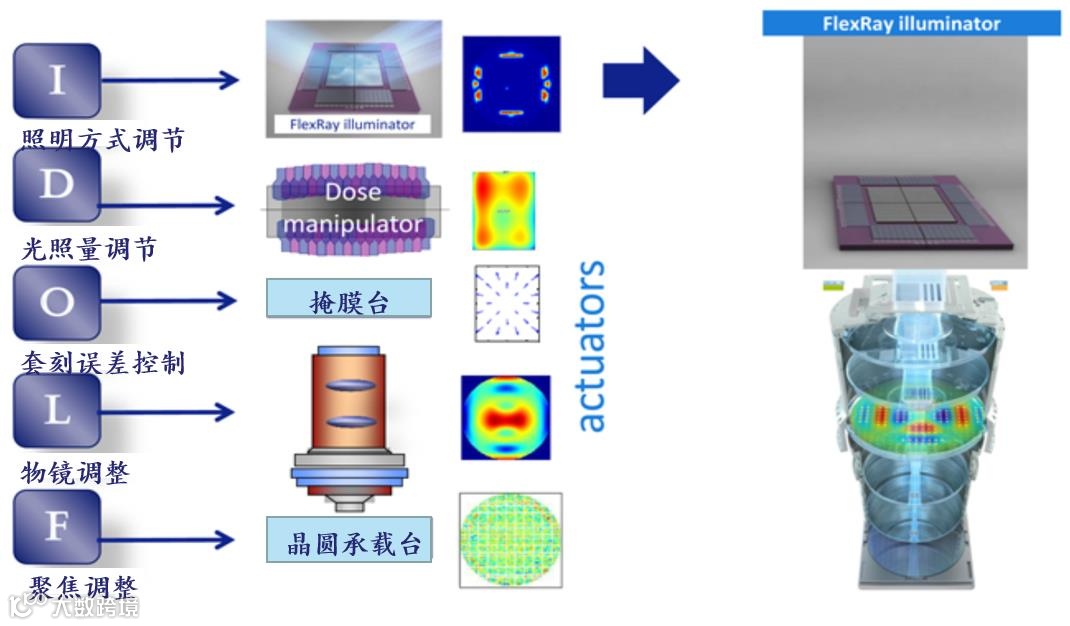

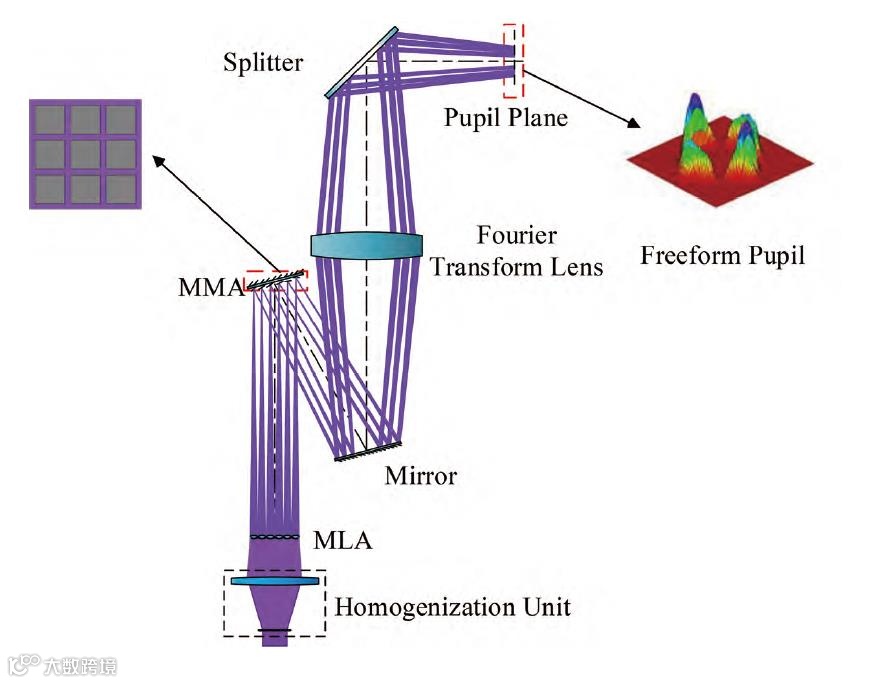

- 光瞳整形技术：DOE（衍射光学元件）实现固定模式；MMA（微反射镜阵列）支持任意照明模式，ASML高端机型广泛采用。

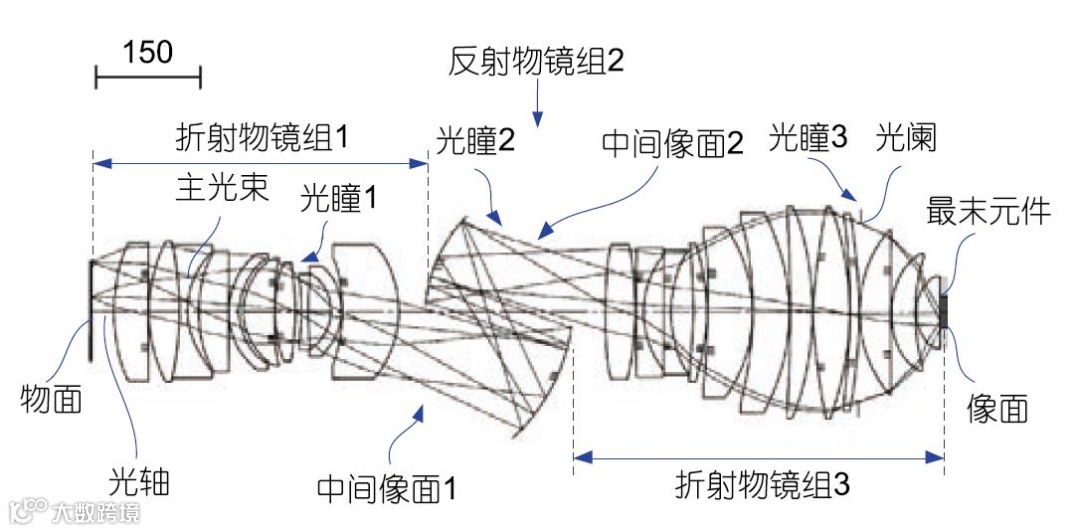

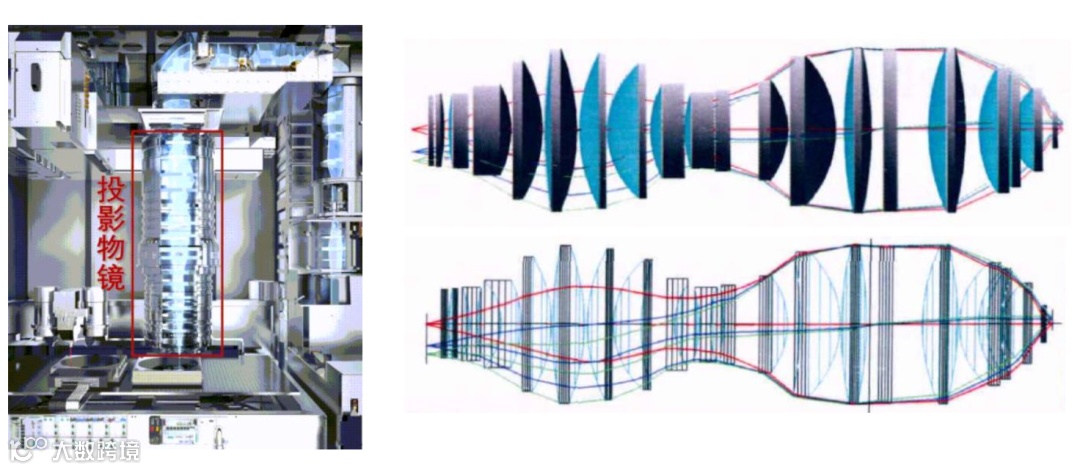

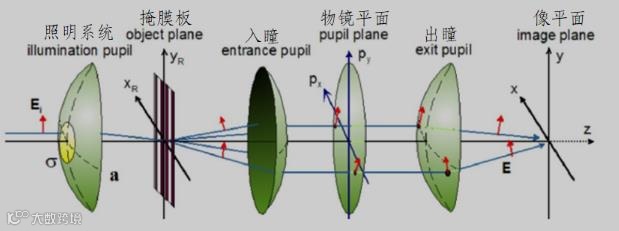

投影物镜系统：实现精准成像

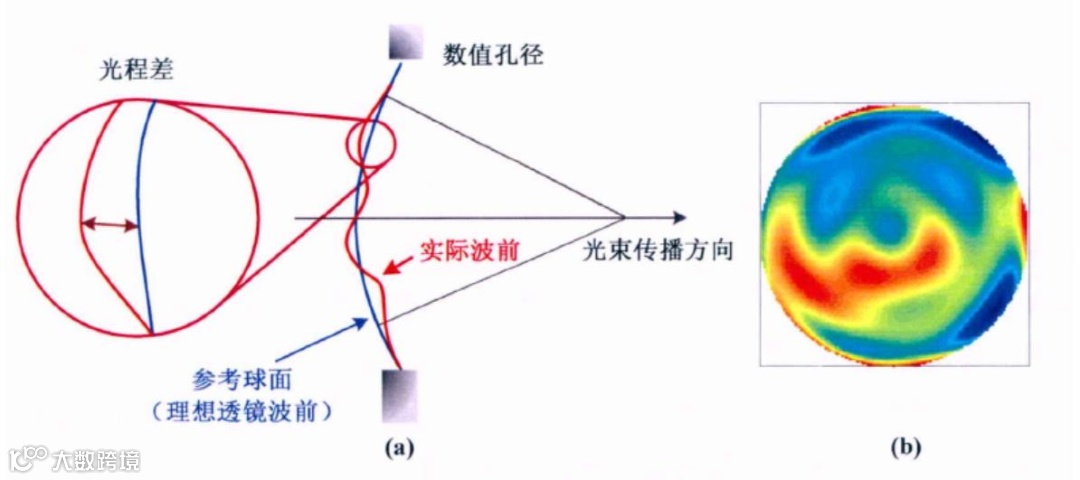

负责将掩膜图案缩小并聚焦到晶圆上，补偿光学误差，是技术壁垒最高的部件之一。
结构类型：

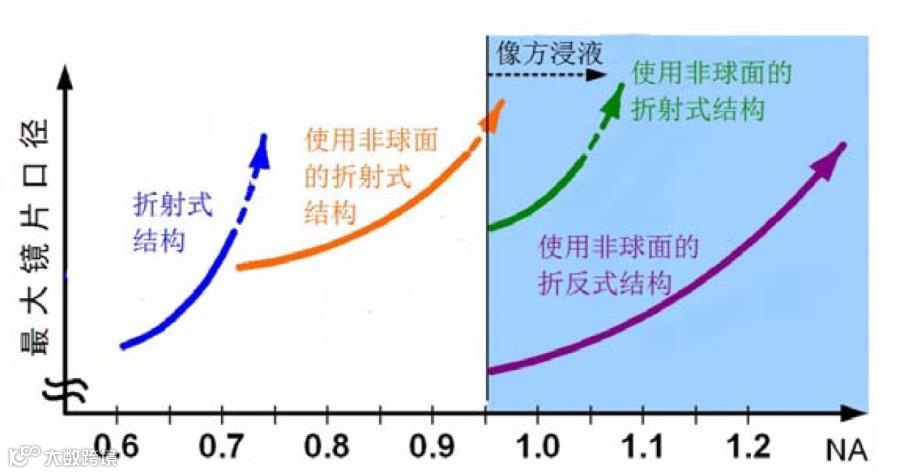

- 折射式：全透镜结构，适用于NA≤1.1。
- 折反式：引入反射镜，支持更高NA（>1.1），用于先进节点。
技术特点：
- 大直径（>40cm）、多镜片（>15片）、可动镜片设计。

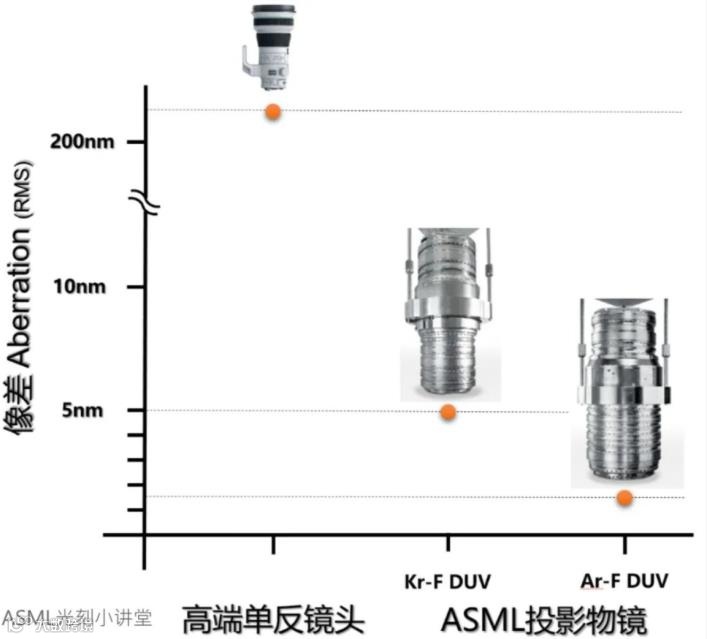

- ASML DUV高端物镜像差≤2nm，远高于普通镜头（200nm以上）。

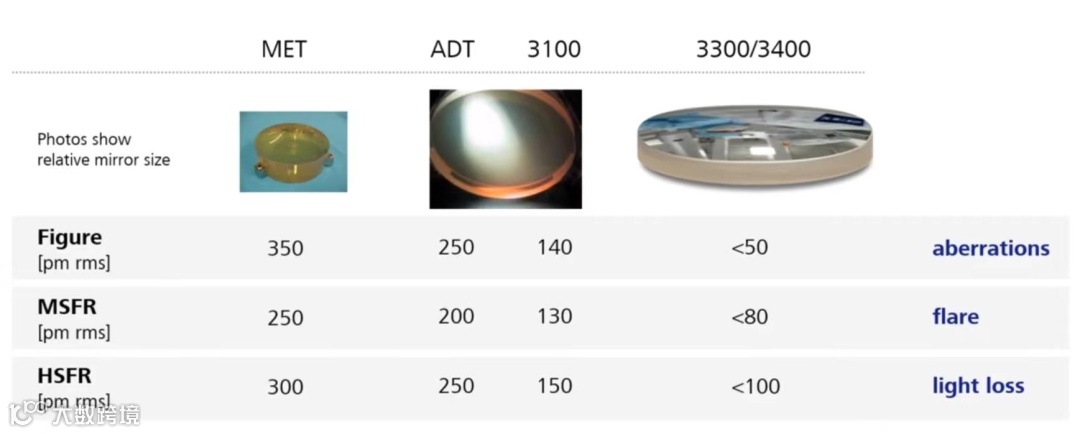

- 蔡司EUV反射镜面形精度达0.12纳米，表面粗糙度0.02纳米，接近原子级平坦。

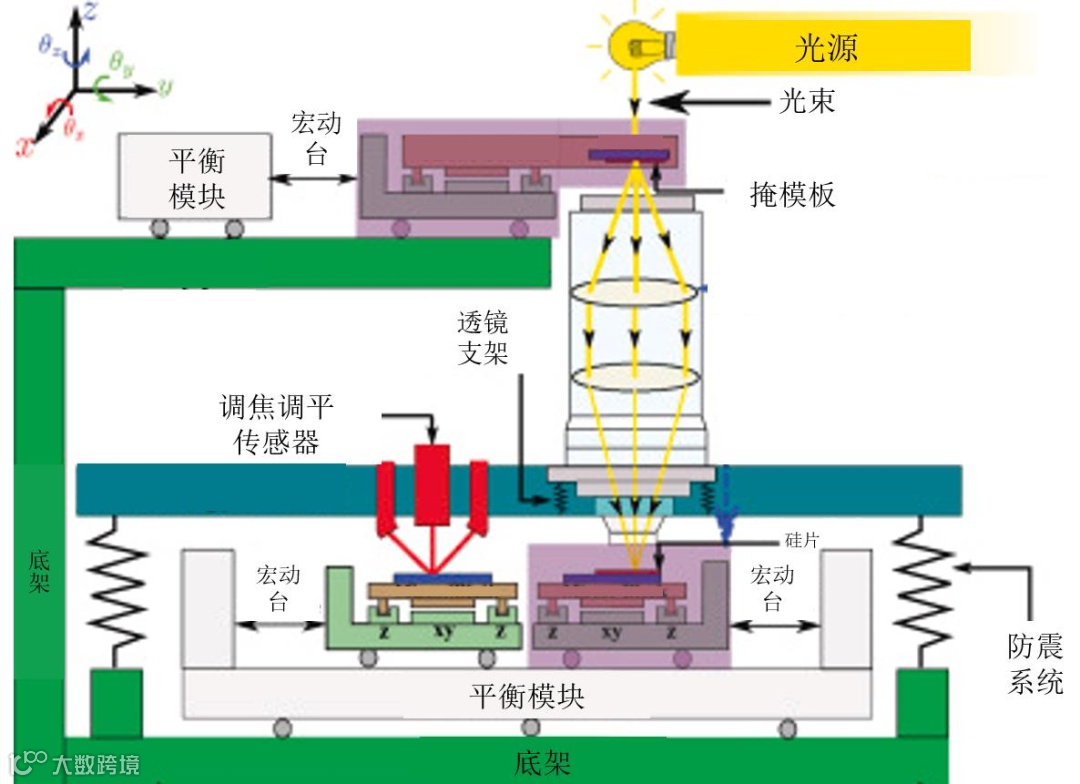

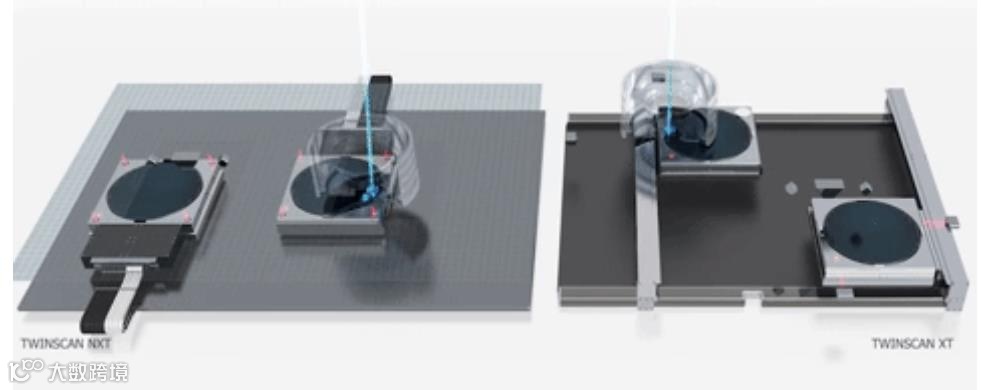

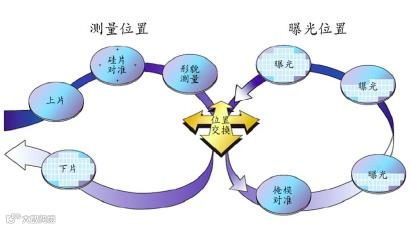

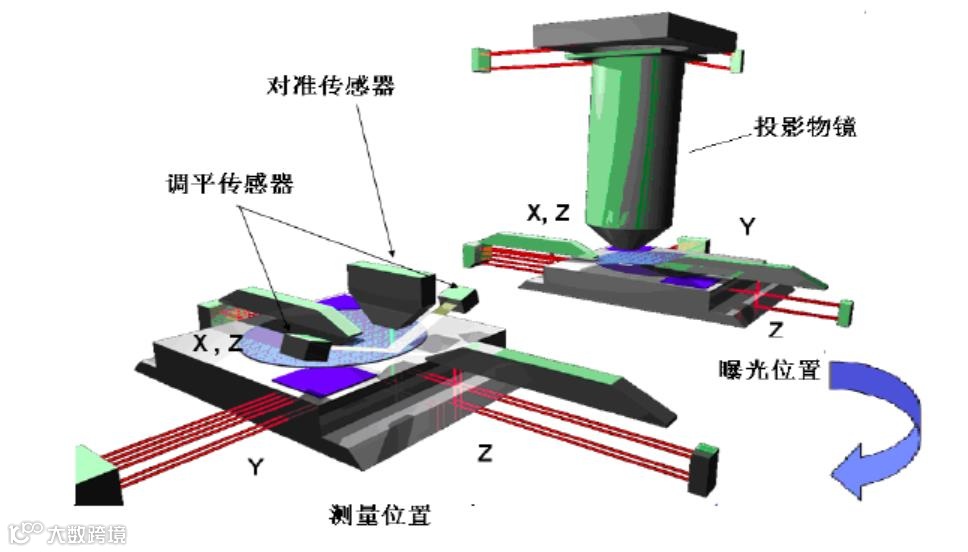

双工作台系统：提升产能与精度的关键
双工作台实现上下片与曝光并行作业，效率较单台提升35%，定位精度达0.06nm。
技术难点：
- 高速：加速度达7g，每小时处理300片晶圆。
- 高精度对准：套刻精度要求1-2nm，需实时测量并校正晶圆表面微小偏差。

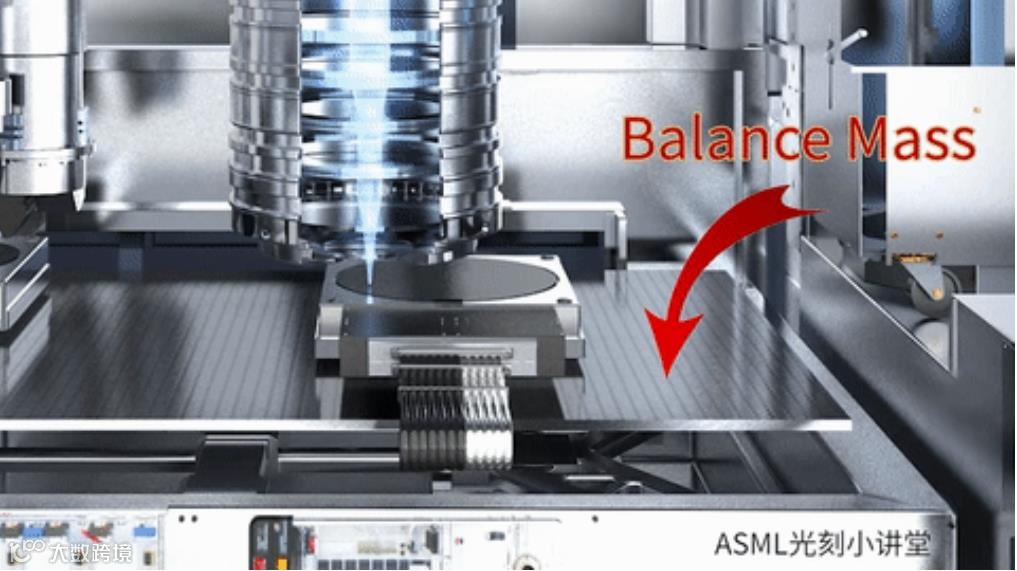

- 稳定运动：采用悬浮平台与平衡质量块，确保整机静止。
关键组件：

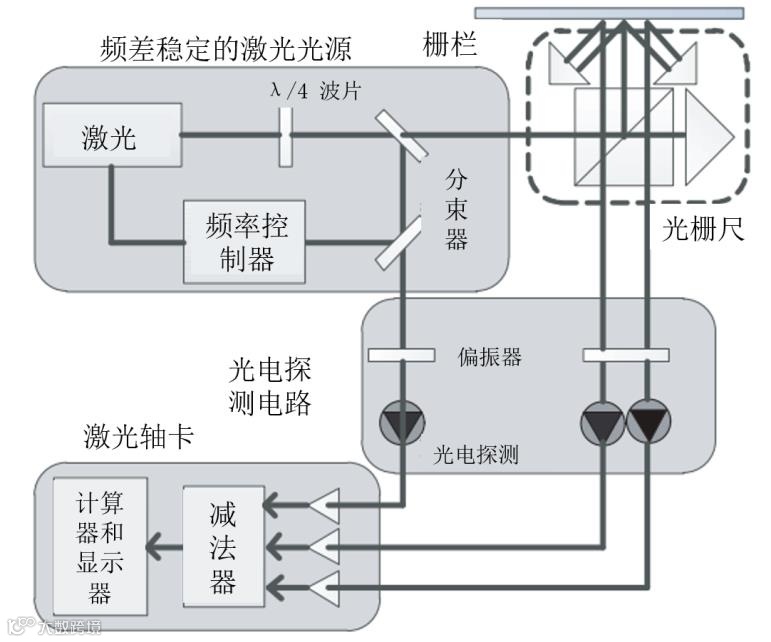

- 光栅尺：用于高精度位移测量，抗环境干扰优于激光干涉仪。

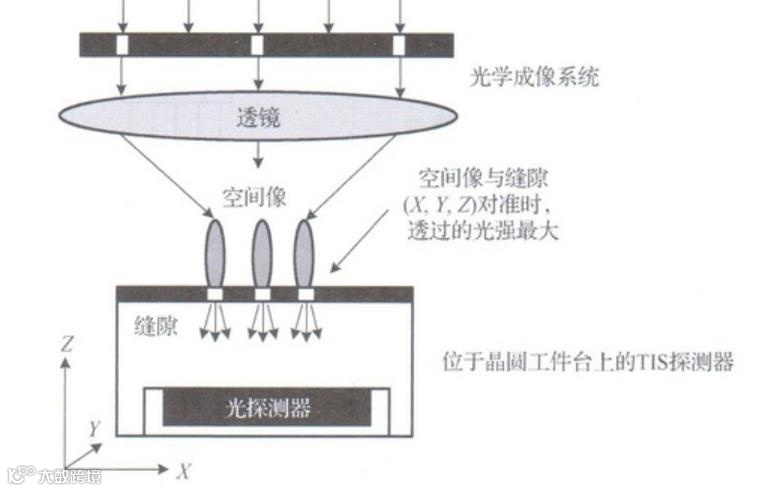

- TIS系统：实现掩膜台与晶圆台对准，并检测投影物镜像差。
