如何用MOS管设计稳定的LED驱动电路

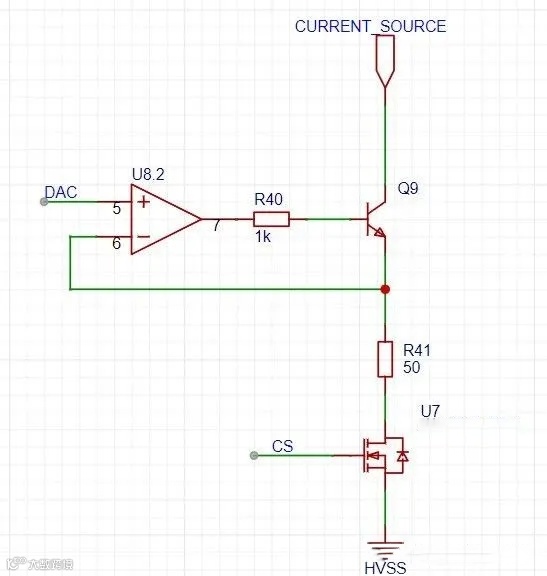

压控电流源可通过输入电压精确控制输出电流，广泛应用于LED驱动等场景。该电路由运算放大器和三极管构成，其中R4为限流电阻，R41为采样电阻，三极管实现负载电流与控制电流的隔离。
负反馈工作原理

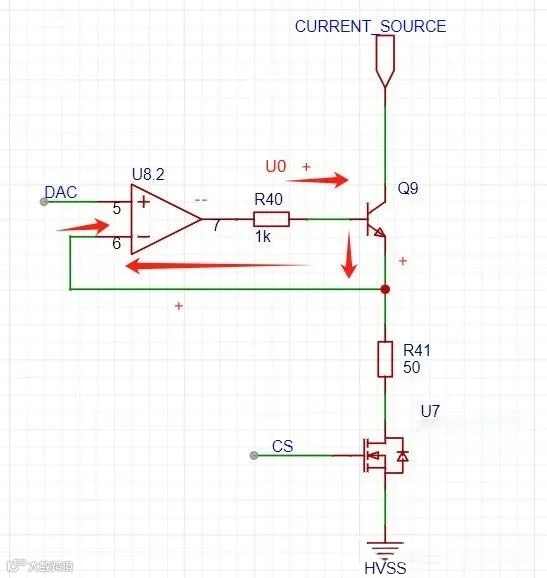

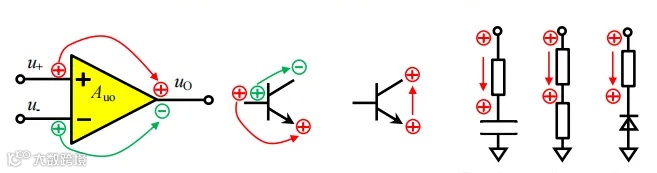

运算放大器在负反馈条件下工作于线性区。通过判断反馈极性：若从输出端假设为“+”，经回路反馈至输入端变为“-”，则形成负反馈，实现稳定调节；若保持为“+”，则为正反馈，运放将进入饱和区。
运放特性分析
当运放处于负反馈状态时，满足“虚短”（U+ ≈ U−）和“虚断”（输入电流近似为零）特性；若为正反馈，运放工作在饱和区，仅满足“虚断”，输出接近电源电压。
电流控制机制
根据“虚短”原理，U+ = U− = R41上端电压，因此负载电流 I = U / R41。
以U+ = 2V为例，三极管导通需基极电压达到2.7V（考虑0.7V发射结压降），即运放输出须≥2.7V。忽略基极电流IB及R40分压影响，在线性区分析时，U₀应维持在2.7V以上以确保三极管正常导通。
工作过程：当负载电流减小时，R41分压降低，U−减小，差值U+−U−增大，导致Ube上升，等效be间电阻Rbe下降，驱动电流增强，从而使U−回升，实现电流自动调节。
