半导体石英材料：关键支撑与国产替代挑战

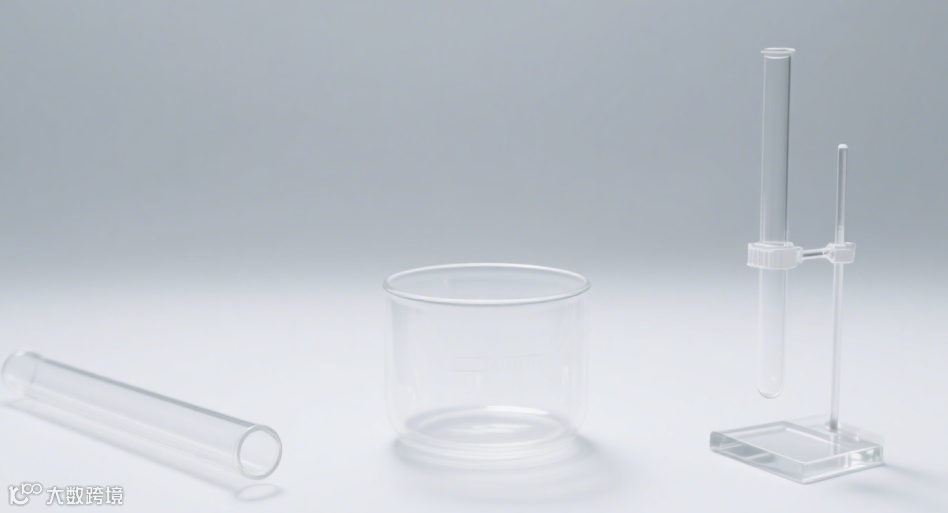

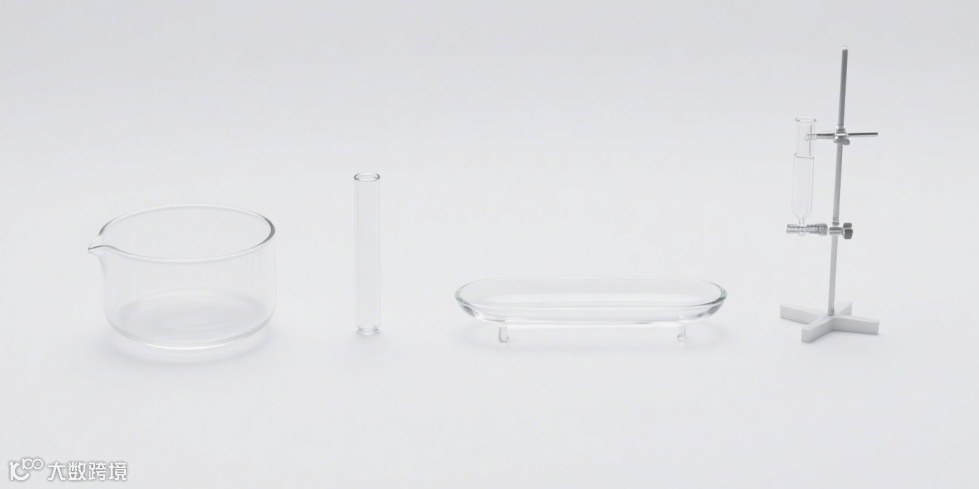

在半导体集成电路及光伏硅片制造中，石英坩埚、石英管、石英舟、石英支架、石英法兰、石英环等配件是不可或缺的关键材料。高纯度石英材料作为芯片制造的基础支撑，贯穿单晶硅制备到芯片封装的全流程，发挥着不可替代的作用。
核心应用场景
晶体生长环节：石英坩埚
在直拉法（CZ）单晶硅生长过程中，石英坩埚直接承载熔融硅，其纯度直接影响单晶硅品质。目前300mm（12英寸）硅片生产要求使用内层纯度达99.998%（4N8级）以上的高纯石英坩埚。
晶圆制造环节：石英炉管/保护环/遮罩板/合成石英玻璃
在芯片前道工艺中，石英制品广泛应用于：
- 扩散工艺：石英炉管需在1200℃下长期运行，羟基含量须低于5ppm；
- 刻蚀工艺：石英保护环需耐受CF4等离子体腐蚀，使用寿命要求超5000次；
- 离子注入：石英遮罩板平面度控制在0.01mm以内；
- 光刻系统：光刻机透镜组采用合成石英玻璃。
石英玻璃贯穿半导体制造关键流程：
- 石英锭、石英筒用于制备扩散管、氧化钟罩、沉积腔体部件；
- 合成石英锭是平板显示领域光掩模基板的主要基材。

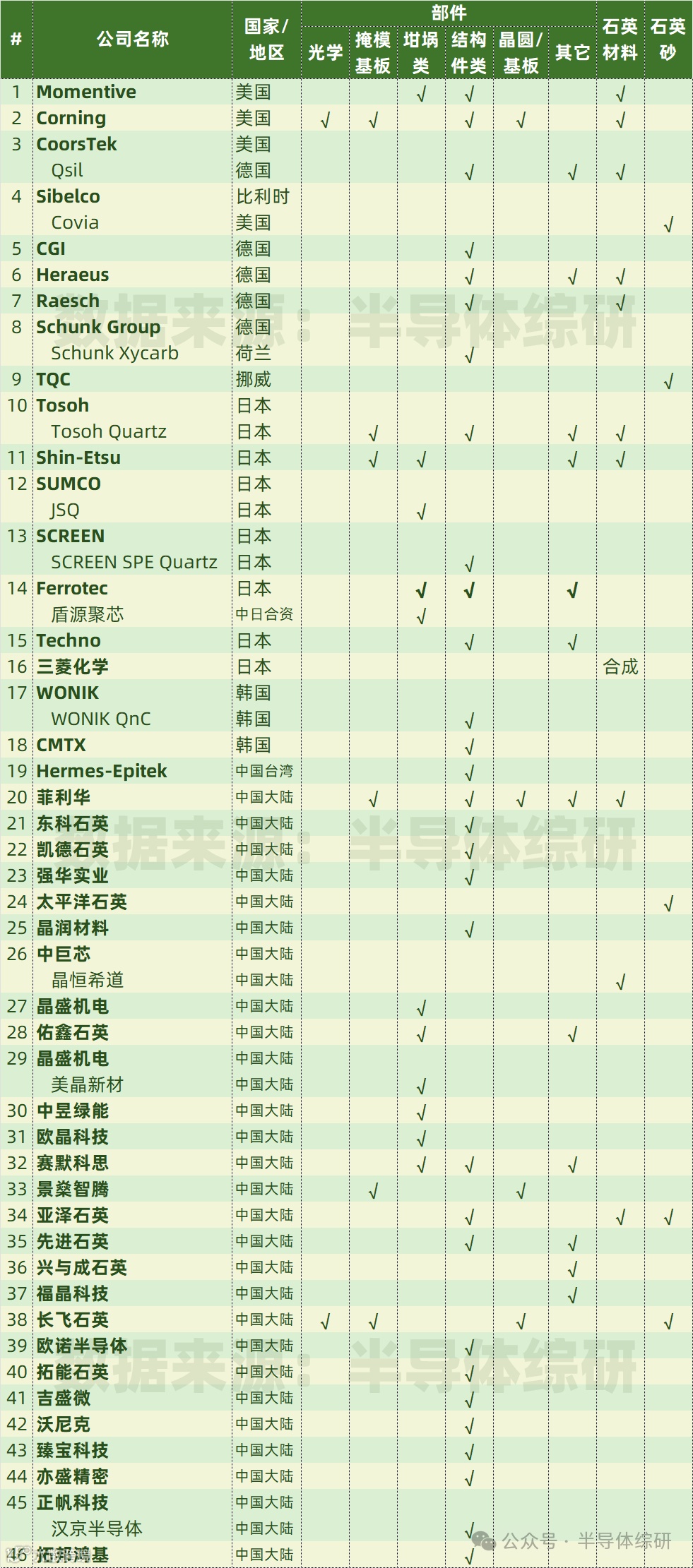

图片来源：半导体综研
半导体石英制品性能直接影响芯片良率与成本。数据显示，高纯石英材料成本仅占芯片总成本的0.4%~0.5%，但若质量不达标可能导致整批晶圆报废。2023年数据表明，优质石英部件可将12英寸硅片良率提升至95%以上。随着制程推进至3nm、2nm，石英制品纯度要求已升至99.999%（5N级），技术壁垒持续抬升。
进入晶圆厂供应链需先通过设备商认证，再经历长达半年的稳定性验证，任何微小缺陷均可能导致认证失败，凸显认证不仅是技术实力的比拼，更是对供应链管理能力的考验。
国产替代难点分析
1、认证壁垒：耗时4年、淘汰率超90%
全球通过TEL高温扩散工艺认证的石英材料供应商仅有5家，包括德国贺利氏（Heraeus）、美国迈图（Momentive）等国际企业。国内企业中，石英股份于2024年7月成为首家通过该认证的中资企业；菲利华此前仅通过低温气熔法认证；凯德石英的8英寸晶舟仍在优化外观问题，但其12英寸晶舟已通过中芯国际认证。石英股份历时4年才完成认证，反映出准入门槛之高。
2、资源壁垒：全球唯一稳定矿源在美
高纯石英砂（≥99.998%）是半导体石英材料的核心原料。目前全球唯一可稳定量产半导体级高纯石英砂的矿源位于美国北卡罗来纳州Spruce Pine矿区，因其花岗伟晶岩结构杂质极低，探明储量超1000万吨。美国尤尼明（Unimin）和挪威TQC借此垄断全球90%市场份额。
国内矿源分散且品质不稳定，虽石英股份已实现部分量产，但仍依赖进口原料，产能仅为国际巨头的1/10。
3、技术壁垒：提纯与加工的纳米级较量
从石英砂到器件需跨越三大技术鸿沟：
3.1 提纯工艺
天然石英砂需经酸洗、浮选、高温氯化等多道工序去除杂质，尤其是固态包裹体。国内设备精度不足导致杂质残留量高出国际水平10–100倍。
3.2 熔融成型
电熔法需在2000℃以上精确控制气泡密度。国产熔融炉温度均匀性差，成品率约60%，远低于国际水平的85%。石英股份虽已开发出通过TEL认证的高温石英管，但量产仍受限于工艺稳定性。
3.3 精密加工
石英舟尺寸公差需控制在±0.01mm以内。冷加工依赖进口激光切割设备，火加工（氢氧焰焊接）精度和一致性落后于日本东曹（Tosoh）等领先企业。
4、生态链壁垒：全产业链协同难
半导体石英产业链涵盖“矿石→砂→材料→器件→设备”五大环节，国内企业多局限于局部环节，难以形成完整生态。
- 上游断供风险：如菲利华仍主要依赖进口高纯石英砂，供应链脆弱；
- 下游协同不足：设备厂商（如北方华创）倾向采用进口部件，晶圆厂对国产材料信任度低；凯德石英服务中芯国际，验证周期长达18个月，远高于国际平均水平；
- 核心设备依赖：高端熔融炉、激光切割机被德国贺利氏、日本东曹垄断，国产设备在温控精度和寿命方面存在差距。
破局策略初现：石英股份采取全产业链布局模式，2024年半导体业务收入占比超40%。但其器件加工仍依赖外部代工，垂直整合能力有待提升。构建自主可控的完整产业链，将是国产石英材料企业的核心挑战。
