浅谈光电探测器与图像传感器(十四):新型雪崩光电探测器(1)

浅谈光电探测器与图像传感器(十四):新型雪崩光电探测器(1) SemIsee
2025-06-15
29
导读:写在前面浅谈光电探测器和图像传感器系列是本平台最早开设的原创技术专栏,也是该号最受欢迎的连载文章,这段时间小编
浅谈光电探测器和图像传感器系列是本平台最早开设的原创技术专栏,也是最受欢迎的连载文章。由于近期工作繁忙,内容更新有所延迟。为持续提升内容质量,现诚邀热爱光电技术的同好加入创作团队。本平台始终坚持“原创为主”的原则,欢迎继续关注与支持。

近年来,多种新型SPAD/APD器件相继提出,多数仍处于预研阶段,尚未实现商业化应用。本文对当前学术前沿的SPAD研究进展进行综述(部分内容先行发布,后续将陆续更新)。

Angle-Sensitive SPAD

Angle-Sensitive SPAD通过在单个SPAD像素上方集成微米级金属光栅结构,实现对入射光角度的选择性透过。该设计基于Talbot效应:当平行光穿过周期性光栅时,在特定距离后会重现光栅像,衍射图案的偏移量与入射角相关。光子入射后发生衍射,若衍射明条纹与底层缝隙对齐则通过,否则被阻挡,从而实现角度选择性探测。

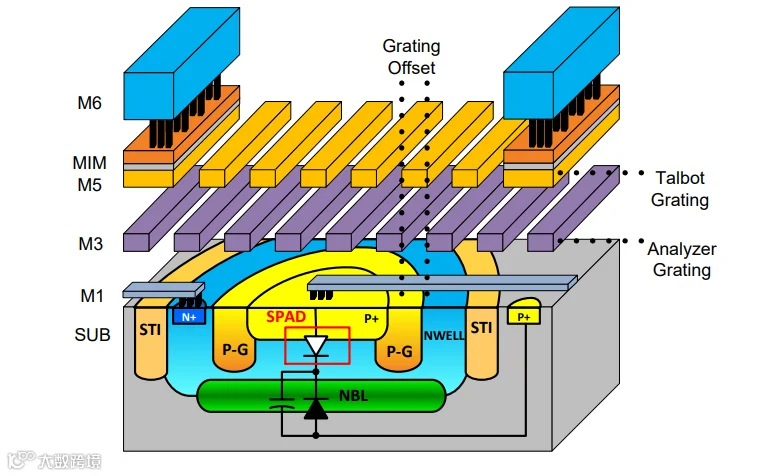

图1 角度分辨SPAD器件结构示意图[1]

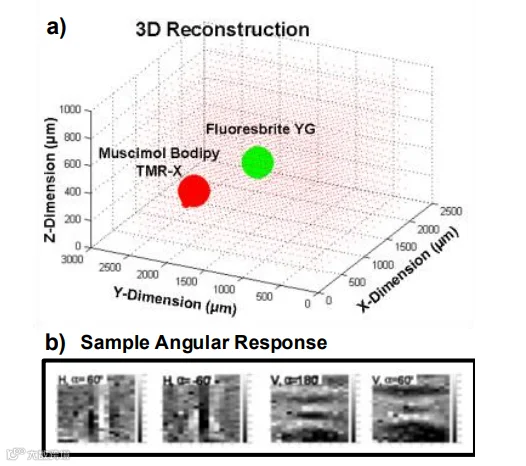

通过构建对不同入射角响应的像素阵列,可实现具备角度分辨能力的传感系统。该技术可用于荧光成像中解析发射方向,或实现光线追迹以获取光流信息。

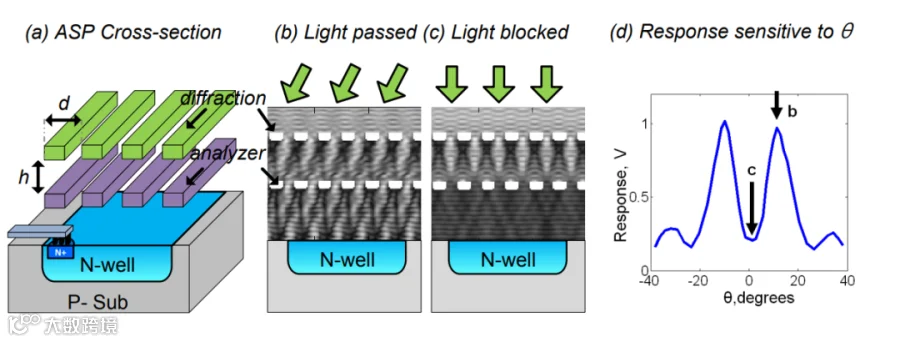

图2 Angle-sensitive SPAD器件结构示意图[1]

基于超晶格台阶型能带结合的APD

传统APD因随机碰撞电离产生过量噪声,限制其在高灵敏度场景的应用;而光电倍增管(PMT)虽噪声低、增益高,但体积大、需高压驱动,难以集成。为此,美国得克萨斯大学奥斯汀分校等团队提出多级阶梯式APD(multistep staircase APD),融合PMT的低噪优势与APD的固态集成特性。该结构通过能带工程引入“能带台阶”,实现类似PMT的多级倍增机制。由于价带无明显不连续,空穴引发的碰撞电离被抑制,仅电子参与局域化电离,显著降低噪声。

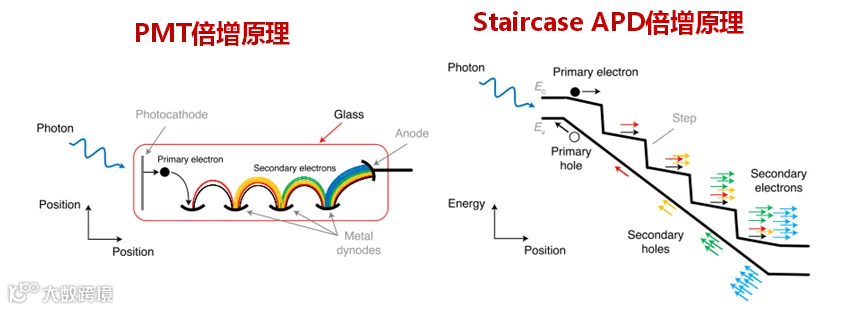

图4 staircase APD倍增原理[2]

研究采用AlInAsSb四元化合物材料,通过分子束外延(MBE)技术构建超晶格多级异质结结构。每级导带呈陡峭跃升,迫使电子跨越界面时获得远超带隙的能量,触发确定性碰撞电离。该设计将连续随机增益离散为多级固定倍增(每级增益约2倍,总增益为2^N,N为阶梯数),有效抑制噪声。

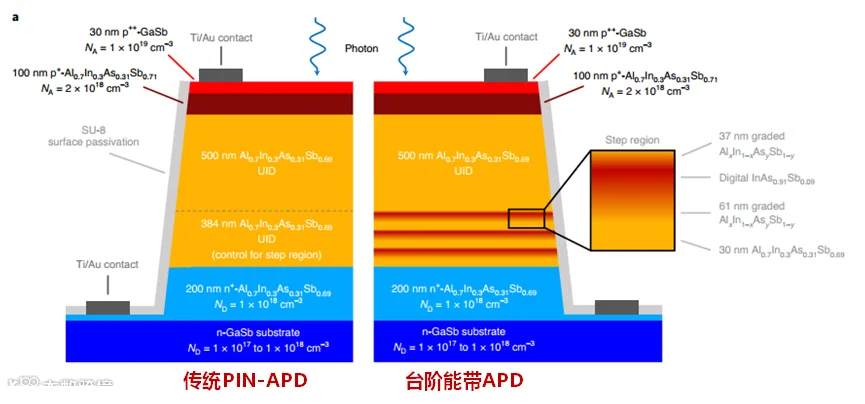

图5 staircase APD器件结构[2]

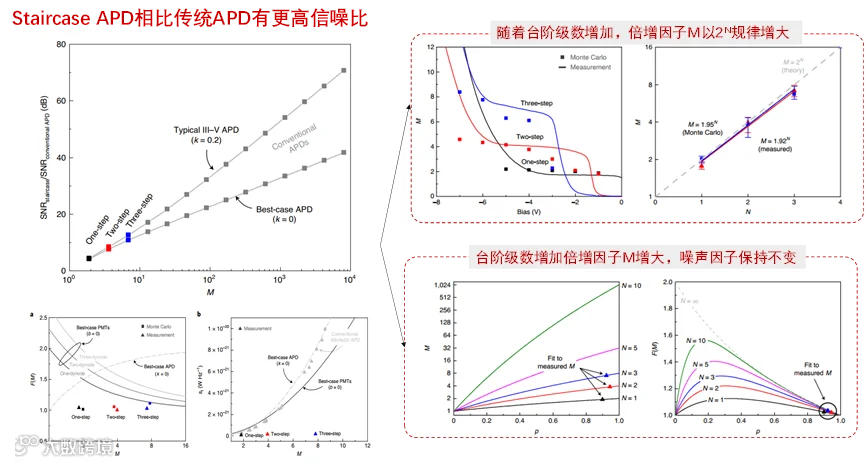

图6 staircase APD性能分析

实验表明,一至三级阶梯APD的增益符合2^N规律,与模拟高度吻合。过量噪声因子(F(M))始终低于1.1,接近理论极限(F=1),显著优于传统APD和PMT。此外,噪声功率随增益线性增长,而非平方关系,意味着更高增益下具备更优信噪比。该器件在200–220 K即可实现传统HgCdTe探测器在125 K以下的性能,有望成为中红外探测核心器件。

低压低噪弹道雪崩APD

二维材料基APD利用其独特量子效应,在短距离内实现雪崩倍增。南京大学王肖沐/施毅与缪峰团队在黑磷/硒化铟(BP/InSe)异质结中首次发现“弹道雪崩”机制——结合量子弹道输运(电荷几乎无散射、保持相位相干)与可控雪崩效应,在实现载流子倍增的同时保持低功耗、低噪声,突破传统器件瓶颈。

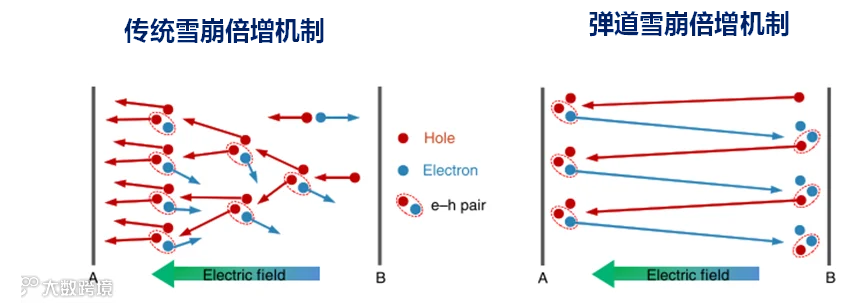

图7 传统雪崩倍增机制和弹道雪崩机制[4]

基于该机制,BP/InSe APD在4微米中红外波段实现高达10⁵的增益,外量子效率达24.8%,可在10–180K温度范围内稳定工作。

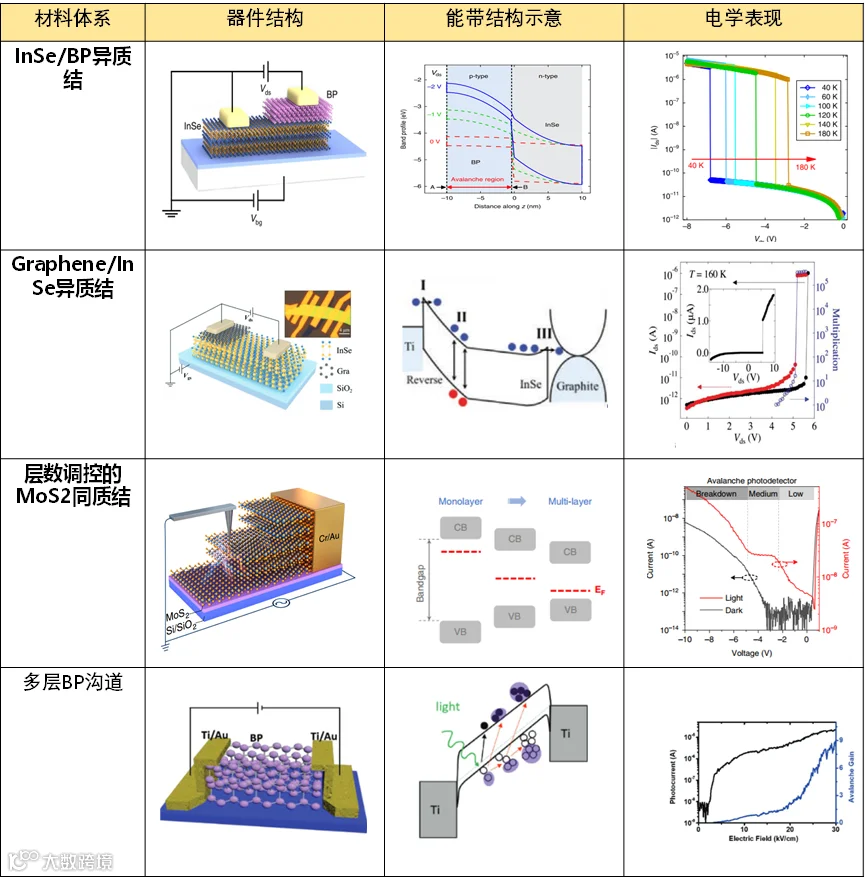

图8 常见的二维异质结APD器件结构[4-7]

二维材料APD具有原子级厚度,显著抑制暗电流。通过优化肖特基结与能带结构,暗电流可降低数个数量级。范德华异质结构还支持通过调控层数构造本征结,提升雪崩倍增系数。此类器件在室温工作、小型化、高集成场景中潜力巨大。尽管面临大面积制备与稳定性挑战,随着工艺进步,将在光通信、激光雷达等领域发挥重要作用。

参考文献

  1. Lee, C., et al., A 72 x 60 Angle-Sensitive SPAD Imaging Array for Lens-less FLIM. Sensors (Basel), 2016. 16(9).

  2. March, S.D., et al., Multistep staircase avalanche photodiodes with extremely low noise and deterministic amplification. Nature Photonics, 2021. 15(6): p. 468-474.

  3. Jones, A.H., et al., Low-noise high-temperature AlInAsSb/GaSb avalanche photodiodes for 2-μm applications. Nature Photonics, 2020. 14(9): p. 559-563.

  4. Gao, A., et al., Observation of ballistic avalanche phenomena in nanoscale vertical InSe/BP heterostructures. Nature Nanotechnology, 2019. 14(3): p. 217-222.

  5. Xia, H., et al., Pristine PN junction toward atomic layer devices. Light: Science & Applications, 2022. 11(1): p. 170.

  6. Zhang, Z., et al., Approaching the Intrinsic Threshold Breakdown Voltage and Ultrahigh Gain in a Graphite/InSe Schottky Photodetector. Advanced Materials, 2022. 34(47).

  7. Jia, J., et al., Avalanche Carrier Multiplication in Multilayer Black Phosphorus and Avalanche Photodetector. Small, 2019. 15(38): p. e1805352.
