1. MFC/MFM是什么
质量流量计（Mass Flow Meter，简称MFM）是一种用于精确测量气体流量的仪表，其测量结果不受温度或压力波动影响，无需额外进行温压补偿。
质量流量控制器（Mass Flow Controller，简称MFC）在具备MFM功能的基础上，可实现气体流量的自动控制。用户设定目标流量后，MFC能将实际流量稳定维持在设定值，即使系统压力或环境温度发生变化也不会偏离。因此，MFC本质上是一个可手动或通过计算机自动调节的气体稳流装置。
2. MFC/MFM的单位
气体质量流量通常以sccm（Standard Cubic Centimeter per Minute，每分钟标准毫升）和slm（Standard Liter per Minute，每分钟标准升）表示。这类单位反映的是标准状态下的体积流量，定义为：气压101325Pa（760mmHg）、温度0℃（273.15K）。
与普通mL/min或L/min不同，sccm和slm直接对应标准状态，避免了因工况变化导致的测量偏差，是国际半导体设备与材料协会（SEMI）标准中推荐使用的单位。
对于需要质量流量（如g/min）的应用，可通过查取标准状态下气体密度并乘以体积流量获得。因此，在标准条件下，体积流量等效于质量流量。
3. MFC和MFM的区别
MFM仅用于监测和测量气体流量，而MFC不仅能测量，还可通过内置阀门实现流量的闭环控制。
一般情况下，仅需监控流量时使用MFM；需动态调节流量时则选用MFC。某些测试场景下两者均可使用：定压测流用MFM，定流测压用MFC。此外，MFC在清洗模式下也可作为MFM使用，但压降略高。
4. MFC分类及测量原理
MFC根据测量原理主要分为热式和压差式两类，各有特点，适用于不同应用场景。
（1）热式MFC
（图源公众号：芯小虎）
热式MFC采用毛细管传热温差量热法。大部分气体经分流器通过，少量流经传感器毛细管。传感器由绕制在不锈钢毛细管上的两组热敏电阻构成，与外部精密电阻组成电桥。
无气体流动时，上下游热敏电阻温度相同，电桥平衡，输出为零；当气体流过时，上游冷却效应强于下游，形成温差，导致电阻变化，电桥产生与质量流量成正比的差值信号。
该信号经AD转换、数字处理后与设定值比较，通过PID算法驱动控制阀，实现流量闭环调节。
（传感器图示，图源网络）
优点：结构简单、功耗低、预热快、成本较低，适用于光伏、面板等行业。
缺点：长期加热易产生热漂移，响应时间较长（数秒），对湿度和颗粒物敏感，且不同气体导热性能差异会影响测量精度。
（2）压差式MFC
（压差式MFC内部构造图，图源网络）
气体进入后先经过层流元件，将湍流整流为稳定层流。压差传感器检测层流元件两端的压力差，并将其转化为电信号用于计算流量。温度传感器实时补偿温度变化带来的误差，压电阀根据控制信号调节开度，实现流量精准控制。

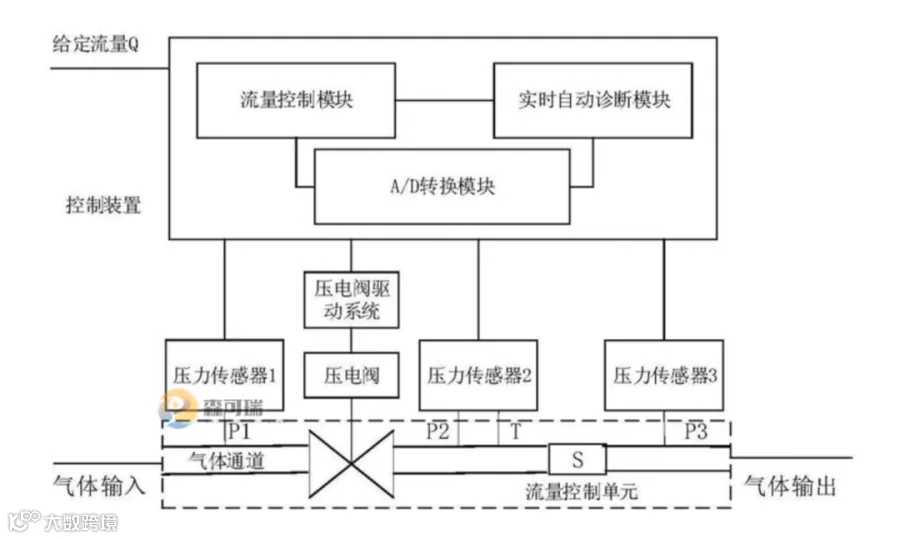

（压差式MFC控制电路原理图，图源网络）

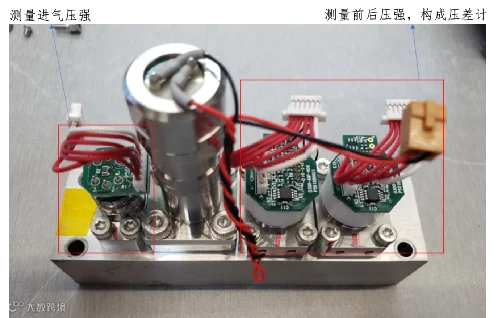

（压差式MFC内部拆解图，图源网络）
图源网络
优点：精度高、响应快、稳定性好，适合高温高压等严苛环境，广泛应用于半导体制造。
缺点：价格较高，压降较大，对振动敏感，量程范围较窄。
5. 气体集成系统（IGS）
在半导体FAB中，特殊气体常具有毒性、腐蚀性，且纯度要求高达5N或6N。为确保安全、精确供气至工艺腔体，普遍采用气体集成系统（Integrated Gas System，IGS），通常安装于设备气体柜（Gas Box）内，如炉管设备后门右上方区域。

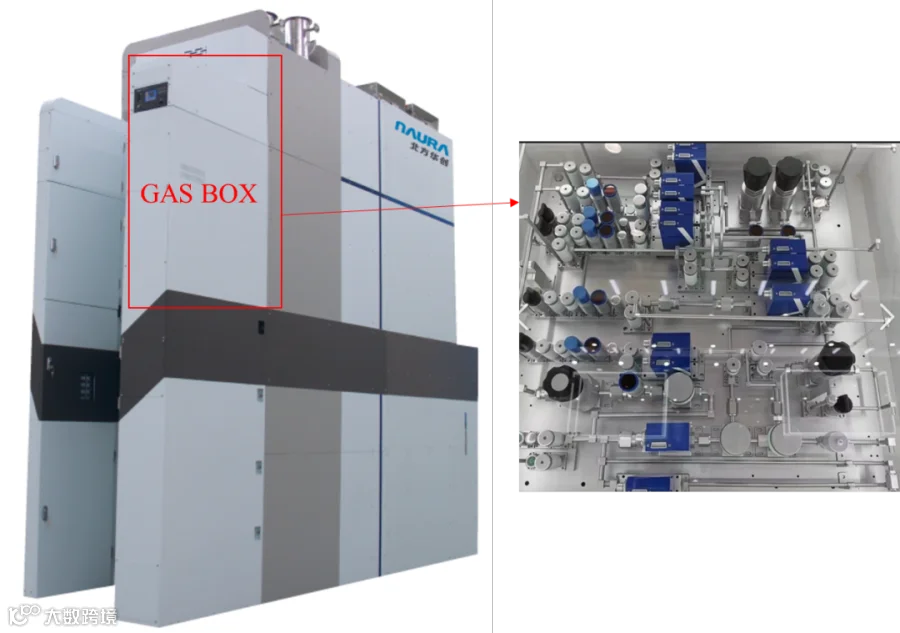

（Gas Box，图源网络）
IGS由过滤器、隔膜阀、减压阀、单向阀、气动阀、Block模块、MFC及压力变送器等关键部件组成。

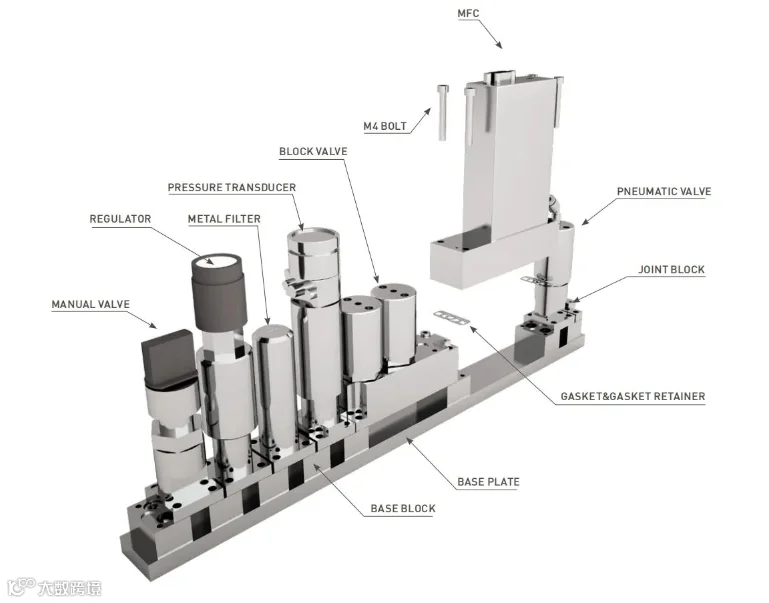

（IGS系统，图源网络）
按密封方式可分为C-seal和W-seal两种，其中C-seal为主流技术，市场占有率超95%，主要供应商包括Swagelok、Compart（万业企业）、KiTz及部分国内厂商；W-seal多见于日资企业如Fujikin。
（图源网络）
IGS核心功能包括：
- 气体流向控制：灵活切换路径，满足多工艺需求。
- 气体过滤：去除颗粒物和杂质，保障高纯度。
- 压力调节：通过减压阀稳定进出口压力。
- 流量控制：利用MFC实现精确流量调控。
- 加热模块集成：集成加热单元，便于维护与温控。
- 模块化设计：提升集成度，简化安装与维护。
- 高可靠密封性：采用C-seal/W-seal技术，确保高真空、耐高温下的密封性能。
6. MFC更换及零点校准流程
MFC长期运行可能因温度、湿度、颗粒物污染或物理损伤导致精度下降甚至失效，需及时更换。尤其涉及H₂、Cl₂、HCl、DCS、NH₃等特种气体时，操作风险高，必须遵循严格流程。
对于N₂等惰性气体MFC，可在关闭前后阀门后直接更换；但特气MFC不可直接拆除，以防泄漏引发安全事故。
特气MFC更换流程，仅供参考
更换前应先关闭进气阀，开启N₂旁路（Bypass Line），通入氮气对管道进行Purge清洁，同时启动真空泵排出残留气体。Purge时间建议不少于12小时，确保彻底清除残余特气。
Purge完成后，关闭N₂和MFC电源，方可拆除旧MFC并安装新件。安装后不得立即通入特气，须先进行氦检漏，确认无泄漏后再预热15~30分钟，通入N₂进行流量测试，分别验证小、中、大及全量程下的响应时间和显示准确性。
图源网络
新MFC通常需进行零点校准：关闭前后阀门，设置一定流量使压力平衡后关闭MFC，长按顶部“ZERO”按钮直至绿灯闪烁并停止，即完成校准。
MFC零点校准（图源网络）
全部流程结束后，可进行特气流量测试与假片测试（NPW Test），结果达标后方可投入产品生产。
7. MFC/MFM的使用注意事项
（1）主要优点
- 抗干扰能力强：测量不受温度、压力波动影响，无需补偿。
- 自动化程度高：支持0~5V或4~20mA模拟输出，数字型还配备RS232/RS485接口，便于接入控制系统，实现数据记录与远程控制。
- 精准定量控制：适用于多气体比例控制及工艺重复性要求高的场景。
（2）MFC工作压差范围
MFC内部设有调节阀，工作时入口与出口之间形成压差，典型范围为0.1~0.3MPa。若压差低于0.1MPa，可能导致无法达到满量程；高于0.3MPa，则关闭时残留流量可能超过2%FS。因此，无论反应室处于真空或高压状态，均应确保MFC两端压差在此范围内且保持稳定。
（3）MFC在高压下如何使用
为确保MFC在高压环境下正常运行，需注意三点：选择耐压达标的产品、选用宽压差工作范围型号，并在前端加装减压阀、后端加装背压阀，合理调节以维持MFC工作压差在允许区间内。
（4）MFC/MFM如何改气体和量测
更改气体类型或量程需更换分流器等硬件并重新标定，普通用户不可自行操作。部分进口高端型号支持多气体多量程切换，但价格昂贵。改量程应在原厂或授权维修点完成。
若流量显示单位为SCCM或SLM，需同步调整显示仪表或引入修正系数：新满量程 / 原满量程。具体操作请参考说明书或联系厂家。
（5）MFC/MFM使用注意事项
- 仔细阅读产品说明书，轻拿轻放，避免撞击和剧烈振动。
- 系统设计时考虑可靠性、安全性、易维护性：
- 加装过滤器净化气源，延长设备寿命。
- MFC出口加装单向阀，防止反应物倒流损坏设备。
- 高压系统下游加背压阀和压力表，确保压差稳定。
- 对硅烷等易结晶气体，加强系统密闭性，设计氮气吹扫旁路。
- 减少接头数量，优先采用VCR等高密封性连接方式；有害气体系统必须严格检漏，并配置排风装置。
- 高频系统注意电磁屏蔽与单点接地。
- MFC安装位置应便于拆卸、检测、调零且安全可靠。
- 高可靠性系统建议采用冗余设计。
- 使用气体应与密封材料兼容：常规氟橡胶适用于多数气体（含HCl）；氨气需用耐氨橡胶；有机溶剂类（如丙酮、甲苯）需硅橡胶；三氯化硼、三溴化硼等强腐蚀介质需四氟或金属密封。
- 定期标定，确保测量精度。
8. MFC供应商都有哪些
据行业数据及安芯投资测算，全球MFC市场规模约20亿美元，中国市场约为17亿元人民币。
主要国外供应商包括：美国Brooks、MKS Instruments，日本HORIBA、Fujikin，美国Alicat Scientific，日本岛电（SHIMADEN）等。
国内厂商有：北京华丞电子（原七星华创）、北京堀场汇博隆、博思飞尔、先导元创流体、中科一通、成都四洋电子、费尔顿、四川莱峰流体等。
目前MFC国产化率不足5%，产品主要集中于光伏及泛半导体领域，高端半导体应用仍严重依赖进口。全球市场由MKS、HORIBA、Brooks主导，其中HORIBA市场份额约61%。
（图源公众号：半导体综研）
