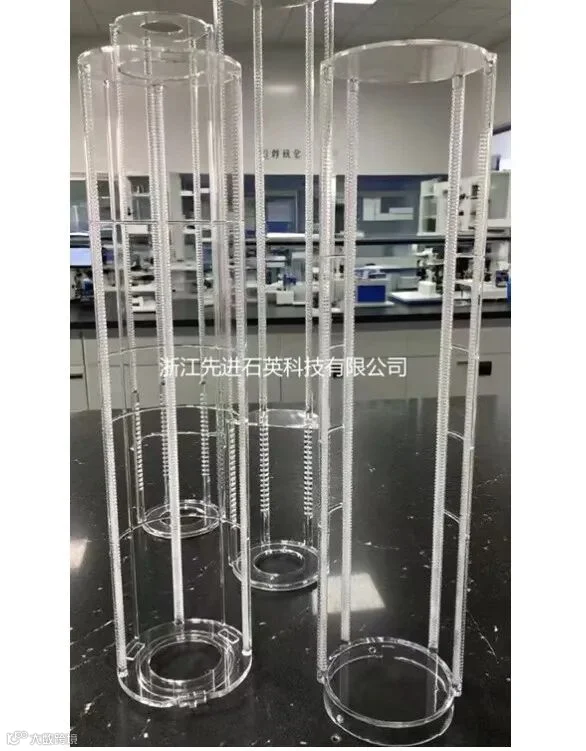

石英晶舟

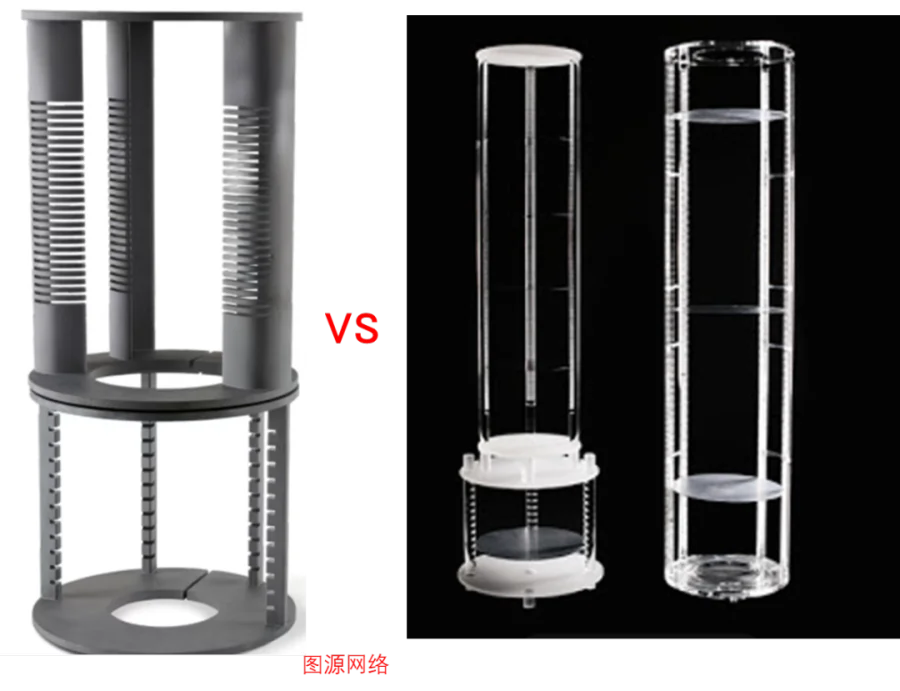

SiC晶舟（左）和石英晶舟（右）
材料特性对比
石英晶舟以高纯度二氧化硅（SiO₂）为主要成分，耐温可达约1200℃，具备良好的化学稳定性和低热膨胀系数，适合常规高温工艺环境。

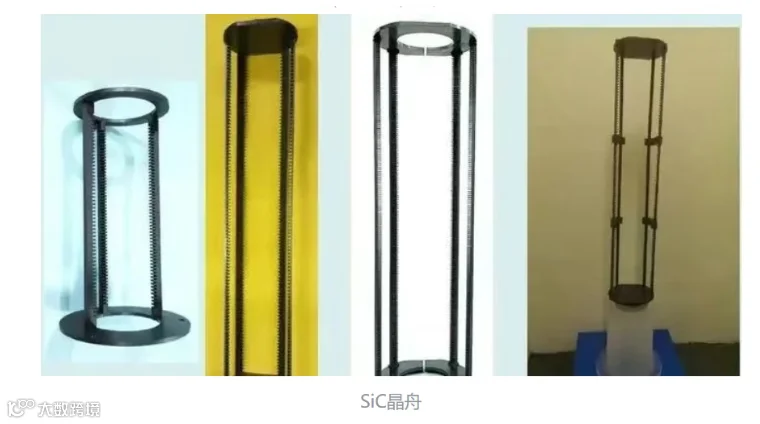

SiC晶舟由碳化硅制成，长期使用温度达1350–1600℃，短时可耐受1800℃，其热膨胀系数与硅片接近，抗热震性强，且在氢氮、氨气、氟化物等复杂气氛下仍保持稳定，适用于更高要求的工艺场景。
使用性能对比
石英晶舟在光伏电池的磷扩散等常规工艺中表现良好，但在LPCVD、硼扩散等高温工艺中易因热应力导致变形或开裂，表面易沉积硅膜，需定期酸洗维护，寿命较短。
SiC晶舟在高温、复杂工艺中优势明显，无需酸洗，机械强度高，抗热冲击能力强，使用寿命远超石英晶舟，已成为高端制程中的理想替代方案。
制造工艺差异
石英晶舟通过高纯石英砂熔融成型，工艺成熟，复杂结构可通过焊接组装，生产效率较高。
SiC晶舟制造工艺复杂，常用反应烧结碳化硅（RBSiC）技术：液态硅渗入含碳多孔素坯，与碳反应生成β-SiC，并填充孔隙，实现致密化，工艺控制精度要求高。
成本与经济性分析
石英晶舟原材料（高纯石英砂）供应紧张，价格波动大，虽制造工艺简单，但整体成本受原料影响显著，且更换频繁，长期使用成本偏高。
SiC晶舟初始投入较高，材料昂贵、工艺复杂，但因其寿命长、维护少，在LPCVD等关键环节可显著降低单位产能耗材成本，具备长期经济优势。
