最全不锈钢知识！别再问我201、202、301、302、304哪个是好钢- 大数跨境

首页

最全不锈钢知识！别再问我201、202、301、302、304哪个是好钢

中积高海外仓

2025-06-05

157

导读：最全不锈钢知识！不锈钢（Stainless Steel）是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢；而将耐化学腐蚀介质（酸、碱、盐等化学浸蚀）腐蚀的钢种称为耐酸钢。

最全不锈钢知识！

不锈钢（Stainless Steel）是不锈耐酸钢的简称，指在空气、蒸汽、水等弱腐蚀介质中具备抗腐蚀性能的钢种；而能抵抗酸、碱、盐等化学介质腐蚀的则称为耐酸钢。实际应用中，常将两者统称为不锈钢。由于化学成分差异，耐弱腐蚀的不锈钢不一定耐强化学腐蚀，反之则通常具有良好的抗氧化性。其耐蚀性主要取决于所含合金元素。

按金相组织分类

普通不锈钢按金相组织可分为三类：奥氏体型、铁素体型和马氏体型。在此基础上衍生出双相钢、沉淀硬化型不锈钢及高合金钢（含铁量低于50%），以满足特定需求。

1、奥氏体型不锈钢

基体为面心立方结构的奥氏体组织，无磁性，主要通过冷加工强化，可能产生轻微磁性。美国钢铁协会以200和300系列表示，如304不锈钢。

2、铁素体型不锈钢

基体为体心立方结构的铁素体组织，有磁性，无法通过热处理硬化，但可经冷加工轻微强化。常用标号为430和446。

3、马氏体型不锈钢

基体为马氏体组织，有磁性，可通过热处理调节力学性能。典型牌号包括410、420和440。高温下为奥氏体，快速冷却后转变为马氏体（淬硬）。

4、奥氏体—铁素体（双相）型不锈钢

兼具奥氏体与铁素体两相组织，其中较少相含量通常大于15%，有磁性，可通过冷加工强化。代表牌号为329。相比奥氏体钢，强度更高，耐晶间腐蚀、氯化物应力腐蚀及点蚀能力更强。

5、沉淀硬化型不锈钢

基体为奥氏体或马氏体，可通过沉淀硬化处理提高硬度。美国钢铁协会以600系列表示，如630（即17-4PH）。

总体而言，奥氏体不锈钢耐腐蚀性优异，适用于低腐蚀环境；铁素体不锈钢适合轻度腐蚀环境；若需高强度或高硬度，可选用马氏体或沉淀硬化型不锈钢。

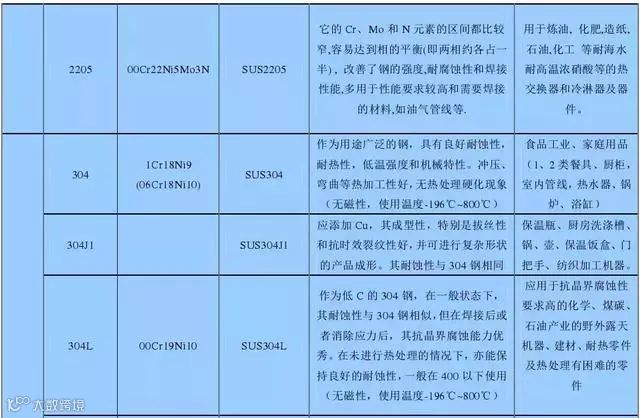

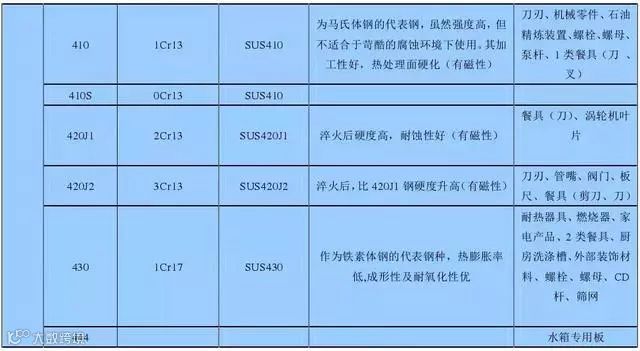

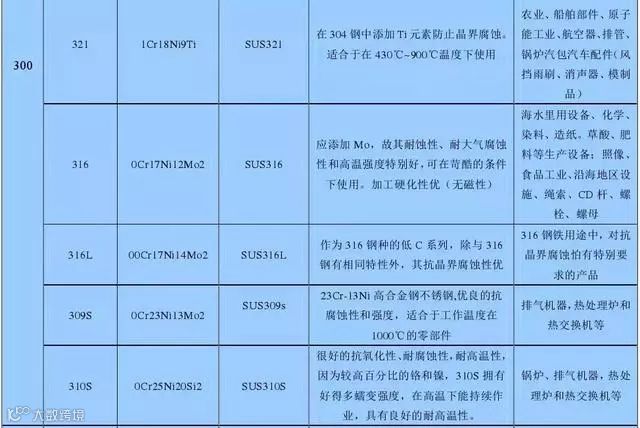

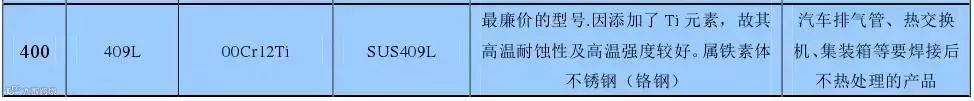

特性与用途

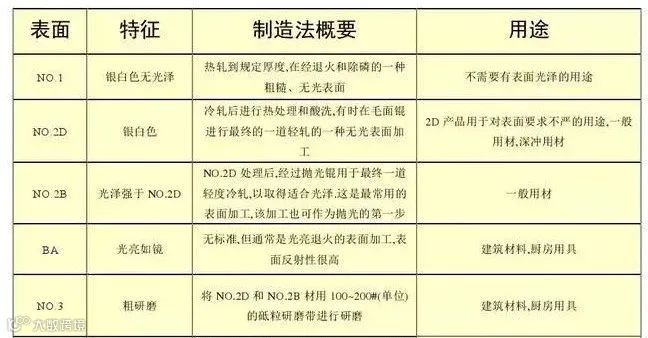

表面工艺

厚度区分

轧制过程中因轧辊受热变形，导致板材中间厚、两边薄。国家标准规定测量应取板头中间部位。

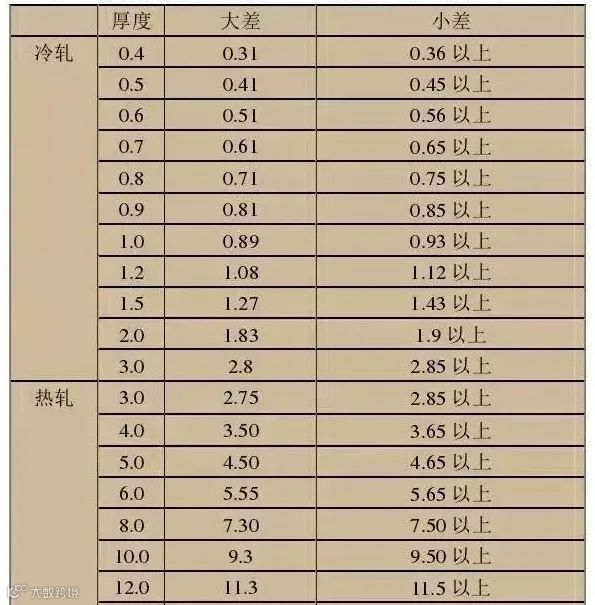

根据市场需求，公差分为大公差与小公差两类，具体数值见下图：

哪些不锈钢不易生锈？

影响不锈钢抗锈性的主要因素包括：

1、合金元素含量

铬含量达10.5%以上时，钢材基本不生锈；铬镍含量越高，防腐性越强。例如304不锈钢含镍8–10%、铬18–20%，在一般环境下不易生锈。

2、冶炼工艺

先进设备与成熟工艺可有效控制合金成分、去除杂质、稳定冷却过程，提升产品质量。大型钢厂产品稳定性高，不易生锈；小型钢厂因技术落后，易出现锈蚀问题。

3、外部环境

干燥通风环境不易生锈；潮湿、连续阴雨或空气中酸碱浓度高的地区更易引发锈蚀。即使304不锈钢，在恶劣环境中也可能生锈。

不锈钢锈斑如何处理？

1、化学方法

使用酸洗膏或喷雾使锈蚀部位重新钝化，形成氧化铬保护膜。酸洗后必须用清水彻底冲洗，去除残留物。随后用抛光设备恢复表面光泽，并涂抹抛光蜡封闭。局部轻微锈斑可用1:1汽油与机油混合液擦拭清除。

2、机械方法

采用喷砂、玻璃/陶瓷微粒喷丸、刷洗或抛光等方式清理表面。注意避免引入外来铁颗粒等污染物，以免成为腐蚀源，尤其在潮湿环境中。建议在干燥条件下进行操作，清理后应重新抛光并封蜡，以增强防护效果。

仪表常用不锈钢牌号及性能

1、304不锈钢

应用最广泛的奥氏体不锈钢之一，适用于深冲件、输酸管道、结构件及各类仪表本体，也可用于无磁或低温设备。

2、304L不锈钢

超低碳奥氏体不锈钢，显著改善了304钢在焊接后的晶间腐蚀倾向，适用于无法进行固溶处理的耐蚀部件，如仪表壳体。

3、304H不锈钢

304的高碳分支，碳含量0.04%–0.10%，高温性能优于标准304，适用于高温工况。

4、316不锈钢

在10Cr18Ni12基础上添加钼，显著提升耐还原性介质和点蚀能力，广泛用于海水及多种腐蚀介质环境，是典型的耐点蚀材料。

5、316L不锈钢

超低碳版本，具有良好抗敏化态晶间腐蚀能力，适用于厚截面焊接构件，如石化设备中的耐蚀组件。

6、316H不锈钢

316的高碳分支，碳含量0.04%–0.10%，高温性能更优，适用于高温耐蚀场合。

7、317不锈钢

耐点蚀和抗蠕变性能优于316L，常用于制造石化设备及耐有机酸腐蚀装置。

8、321不锈钢

钛稳定化奥氏体不锈钢，添加钛元素提高抗晶间腐蚀能力，兼具良好高温力学性能，可替代超低碳不锈钢。除高温或抗氢腐蚀等特殊场景外，一般不推荐使用。

9、347不锈钢

铌稳定化奥氏体不锈钢，抗晶间腐蚀性能优良，耐酸、碱、盐腐蚀能力与321相当，焊接性能好，既可作耐蚀材料也可作耐热钢，广泛应用于火电、石化领域，如容器、管道、热交换器、炉管及温度计套管等。

10、904L不锈钢

超级奥氏体不锈钢，镍含量24%–26%，碳含量＜0.02%，在非氧化性酸（如硫酸、醋酸、磷酸）中耐蚀性极佳，同时具备优异抗缝隙腐蚀和应力腐蚀能力。适用于70℃以下各种浓度硫酸，以及任意浓度和温度的醋酸及其混合酸环境。原属镍基合金，现归为不锈钢类别。中国近似牌号为015Cr19Ni26Mo5Cu2，部分高端仪表（如E+H质量流量计测量管、劳力士表壳）采用此材质。

11、440C不锈钢

马氏体不锈钢，具有可淬硬性和最高硬度（HRC57），主要用于喷嘴、轴承、阀门阀芯、阀座、套筒和阀杆等高耐磨部件。

12、17-4PH不锈钢

马氏体沉淀硬化不锈钢，硬度HRC44，兼具高强度、高硬度和良好抗腐蚀性，使用温度不超过300℃。对大气及稀释酸或盐溶液耐蚀性良好，性能接近304和430不锈钢，常用于海上平台、涡轮叶片、阀门关键部件等。

【声明】内容源于网络

中积高海外仓

1234

内容 389

粉丝 0

中积高海外仓 1234

总阅读10.5k

粉丝0

内容389
