在材料表征实验中，如何快速将Jade软件中的PDF标准卡片和XRD衍射数据转化为可编辑文件？

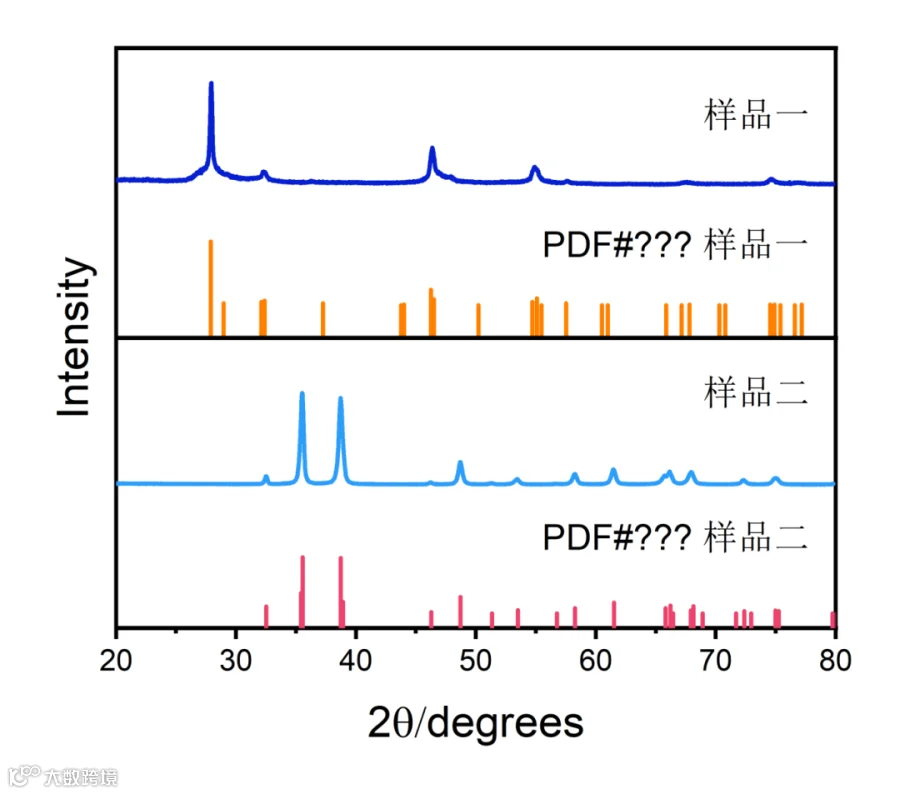

小典手把手教你TXT数据导出和Origin多图层叠加绘图方法，实现实验衍射谱与标准PDF卡片的精准对齐与可视化呈现。
导出PDF卡片

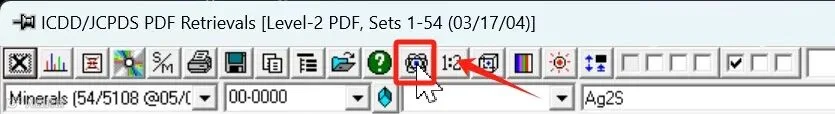

- 在Jade中打开XRD数据，点击上方“💿️”按钮（L>PDF Retrieval | R>Chemistry Retrieval）；
- 点击 L>PDF Chemistry | R>Redo Last Retrieval；

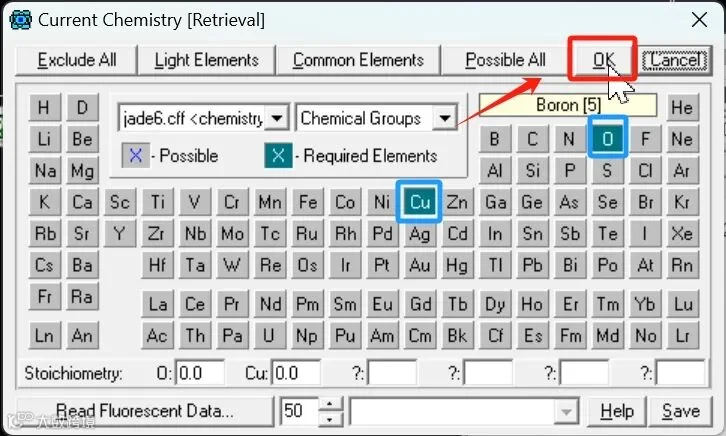

- 在弹出的元素周期表中选择材料所含元素，点击OK；
- 在PDF卡片列表中选择与材料衍射峰重合度最高的卡片，双击选中；
- 点击Line，再点击右侧保存按钮，选择合适路径保存PDF卡片。重复操作导出其他所需卡片；

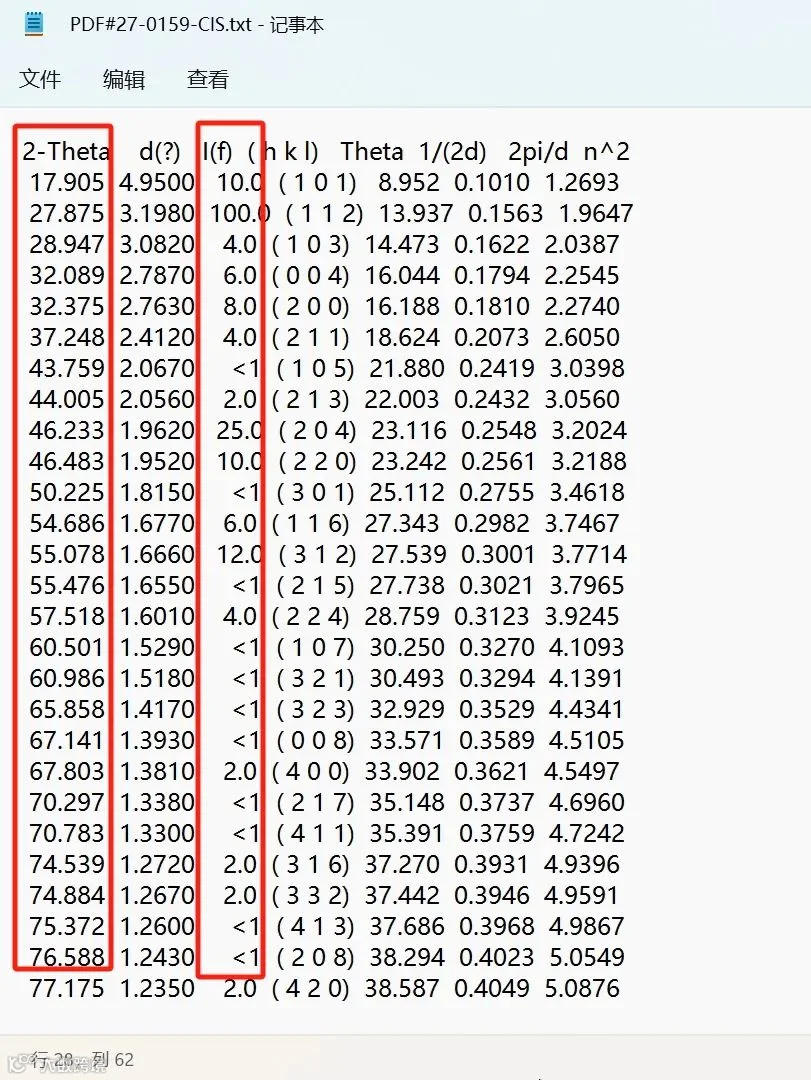

- 导出的PDF卡片为TXT格式，提取其中的2-Theta和I(f)两列数据用于后续作图。
导出XRD数据为txt文件

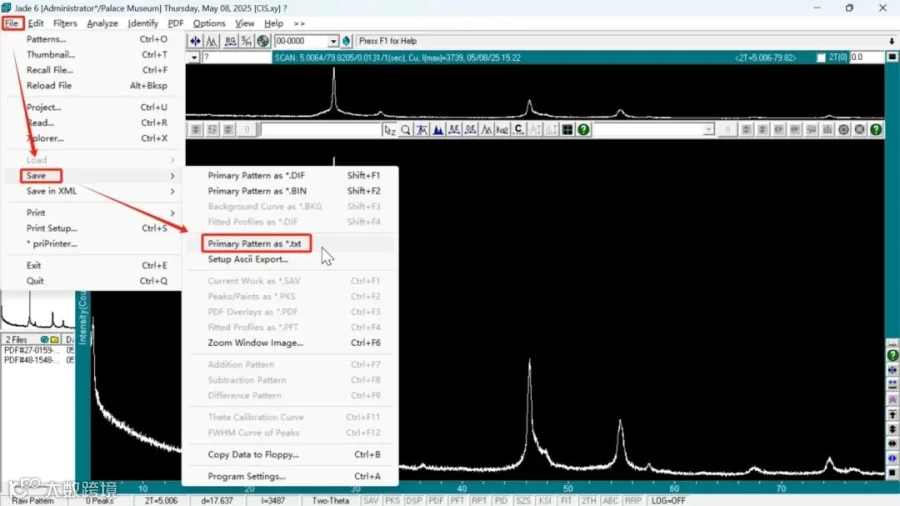

- 点击 File → Save → Primary Pattern as *.txt，即可导出原始XRD数据为文本文件。
Origin绘图操作步骤

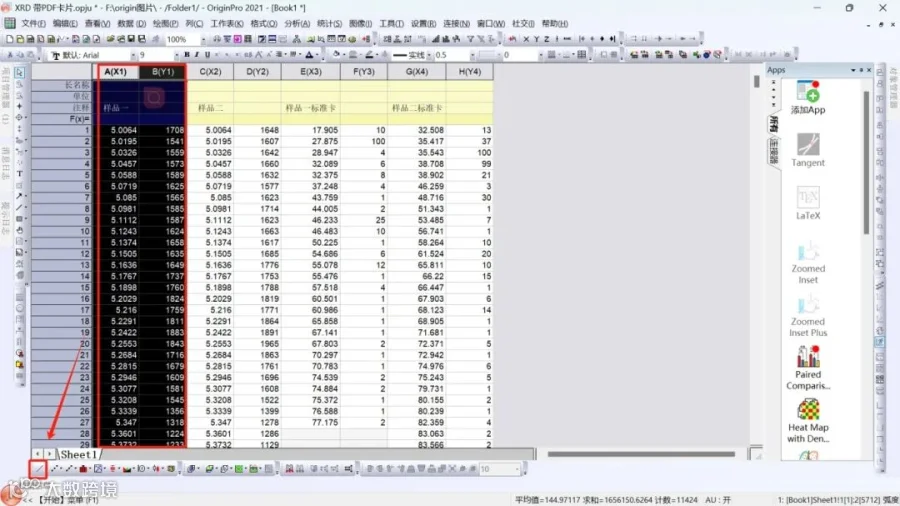

- 将导出的XRD数据和PDF卡片数据导入Origin工作表；

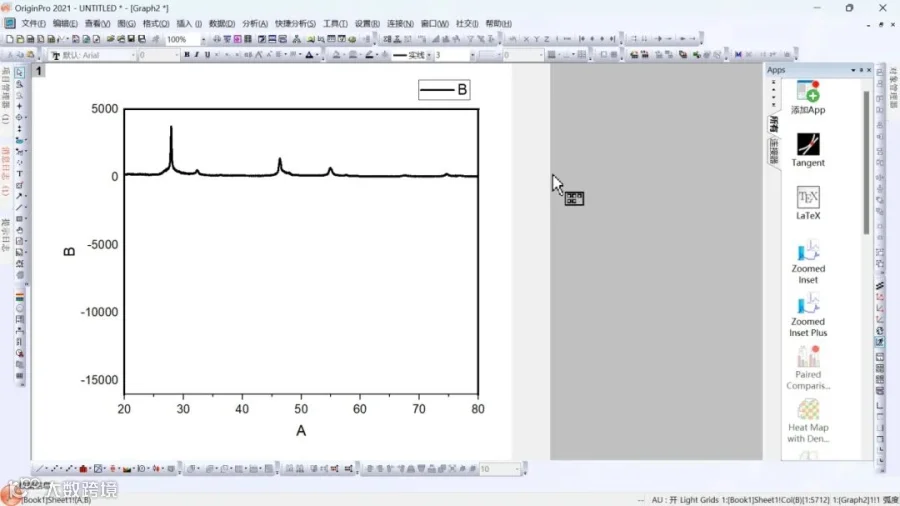

- 选中前两列样品衍射数据，点击左下角折线图图标生成初始图形；
- 调整坐标轴刻度范围，使图形显示在整图上方1/4区域；

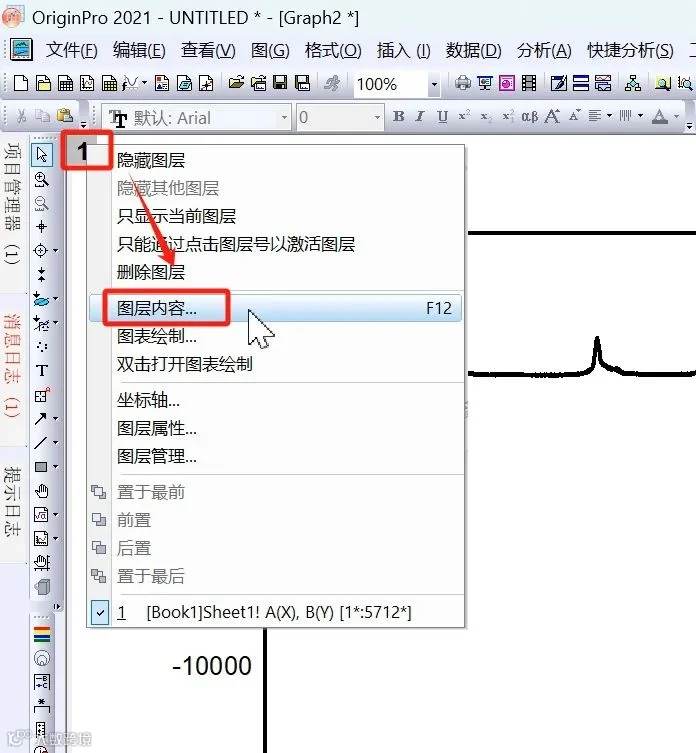

- 右键左侧图层编号“1”，选择“图层内容”；

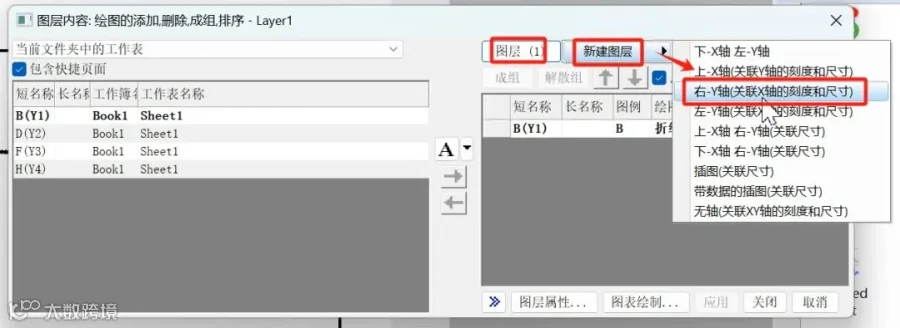

- 在弹出窗口中点击“图层1 → 新建图层 → 右Y轴（关联X轴刻度和尺寸）”；
- 在新建图层2中添加标准卡片数据（如F列），点击确定；
- 双击图层2中的曲线，在“线条”选项中设置连接方式为“无线条”；

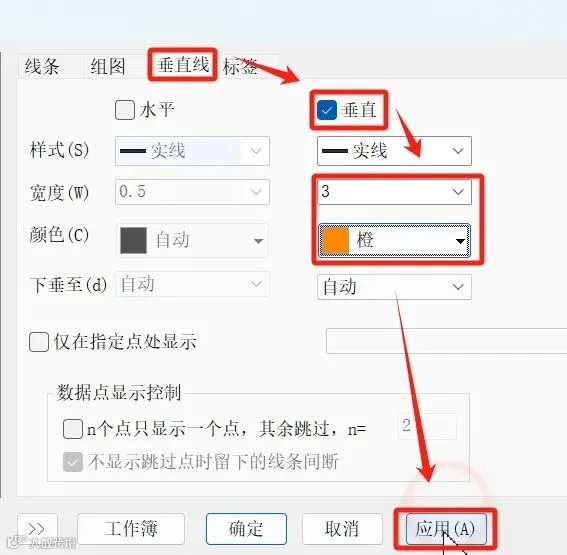

- 切换至“垂直线”选项，勾选“垂直”，并调整线宽、颜色后点击应用；
- 设置图层2下轴刻度线位置为-50%，主次刻度均设为“无”；
- 若标准卡片垂直线向下偏移，可通过反转纵坐标方向进行校正；
- 按相同方法添加其余样品的标准卡片；
- 统一调整字体、字号、线条颜色，并从TXT文件中提取PDF卡片编号标注于图中，最后导出高清图像。
