实战案例：消除电源模块中的EMI问题[20240301]

Buck转换器EMI设计优化与PCB布局实践

本文以RT7297CHZSP（800kHz、3A输出能力的电流模式Buck转换器，PSOP-8封装）为例，探讨不同PCB布局和滤波策略对电磁干扰（EMI）的影响。测试条件为12V输入、3.3V/3A输出，通过自制EMI检测工具结合示波器FFT功能分析高频噪声特性。

图1

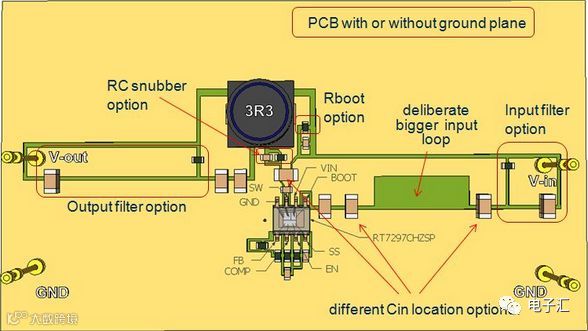

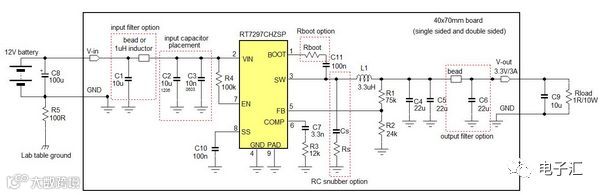

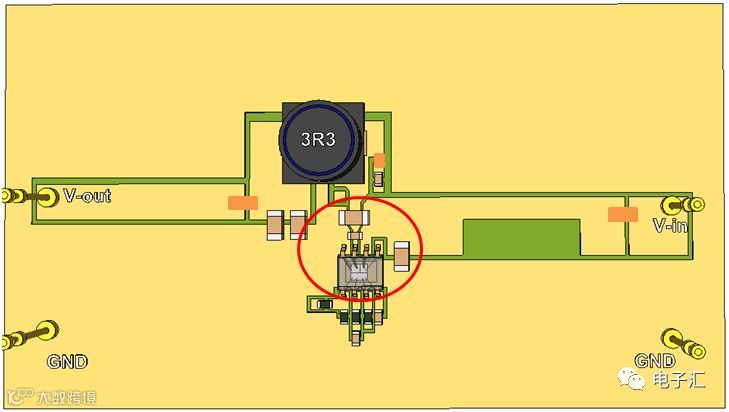

测试板分为带完整地铜箔层与无地层两个版本，并支持多种配置：LC输入滤波器、可变输入电容位置、Rboot电阻、RC缓冲电路及输出端LC滤波器。PCB设计如图2所示。

图2：EMI测试板

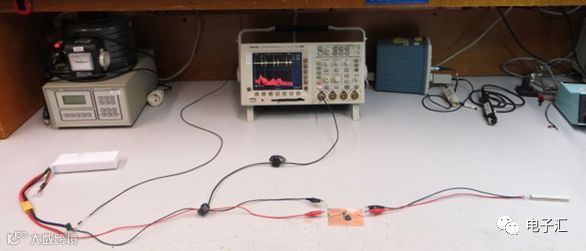

测试系统连接方式见图3。

图3

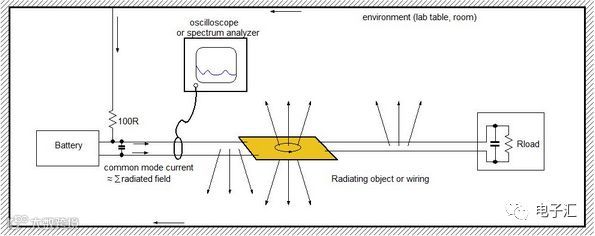

当被测设备置于实验台时，PCB回路和导线会向周围辐射高频能量，形成反馈路径并表现为供电线上的共模电流，可用于评估辐射水平。

图4：辐射场形成的共模电流

电源采用三节串联锂离子电池（约12V），避免与其他设备共地；电池端并联电解电容以抑制电感谐振。负载为1Ω电阻并联10µF MLCC，提供3A负载且对高频信号呈现低阻抗。输入线接地侧通过100Ω电阻连接实验台地，模拟LISN网络阻抗特性。

使用自制EMI电流探头测量输入/输出线上的高频电流，配合示波器FFT功能分析频率成分。该方法虽精度低于频谱仪，但适用于快速定位开关噪声问题。

输入电容布局对EMI的影响

实验1：CIN远离IC放置

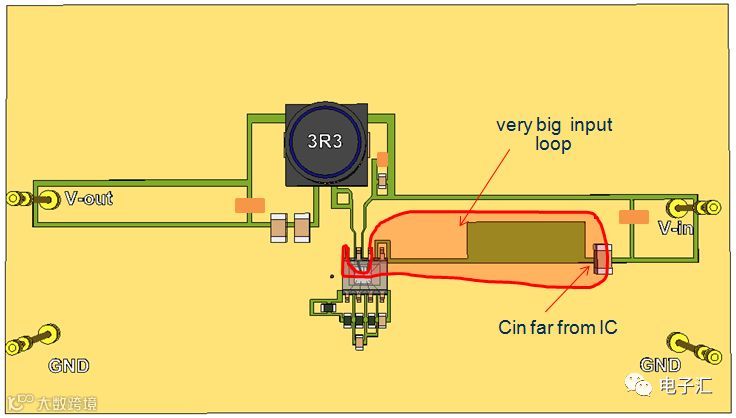

图5展示了不良的输入电容布局，导致切换回路寄生电感显著增加。

图5

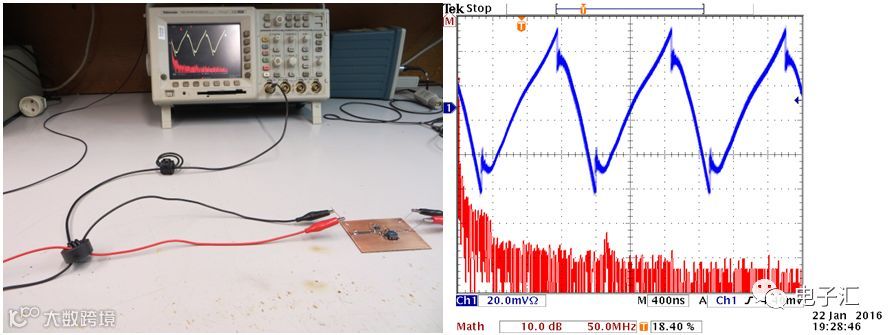

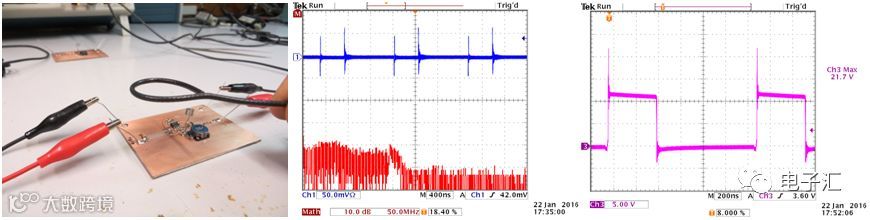

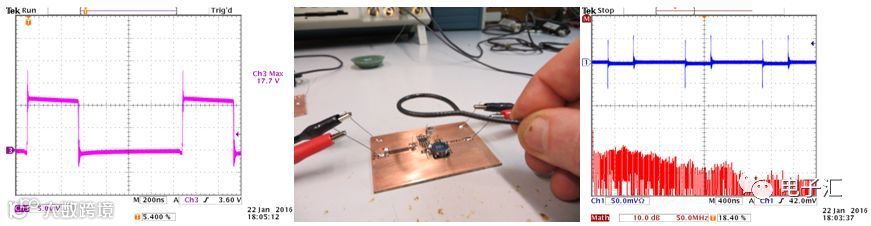

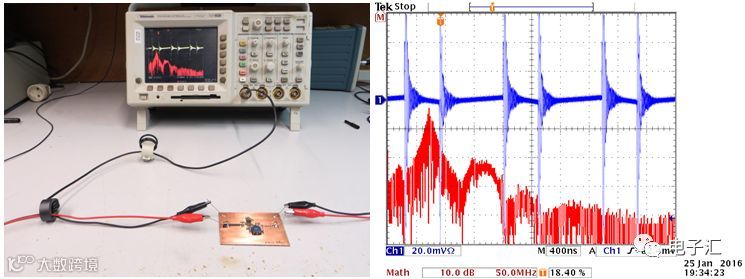

测量输入线共模电流显示噪声幅值异常高且频带宽（图6）。

图6：测量输入线上的共模电流

环形天线探测发现，在输入环路上方存在强烈辐射（达200MHz），同时开关波形出现严重过冲与振铃，已接近IC耐压极限（图7）。

图7：在单面PCB上测量大型CIN回路造成的辐射

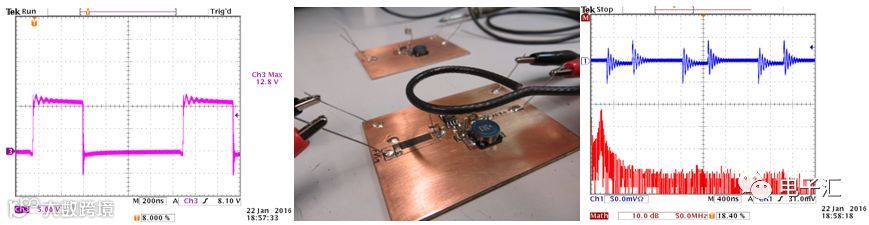

若改用双面板并保留地层，则辐射明显减弱，振铃幅度下降，说明地层可通过涡流反向磁场抵消部分原磁场，提升屏蔽效果。

图8：在有地线层的双面PCB上测量大型CIN回路造成的辐射

实验2：CIN靠近IC放置

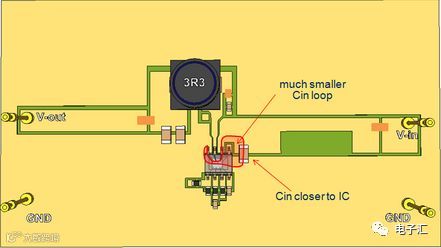

保持单面板结构，将CIN移至IC附近，减小回路面积（图9）。

图9：更好的放置CIN的方法

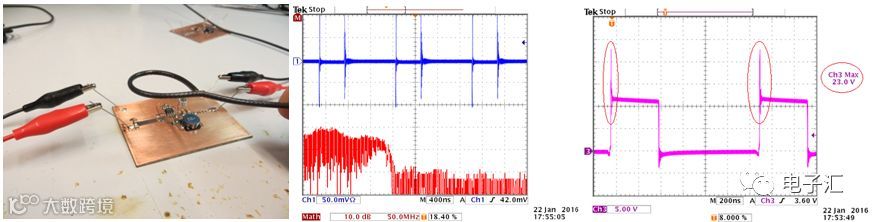

结果显示，过冲与振铃降低约50%，辐射强度下降约10dB，高频噪声扩展至300MHz以上（图10）。

图10

结论：合理布局CIN可有效改善开关瞬态响应并抑制EMI。

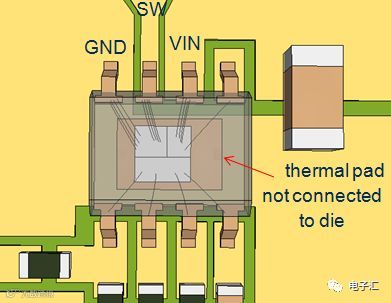

RT7297CHZSP芯片底部散热焊盘未连接晶圆内核，因此外接铜箔无法缩短CIN回路。上下桥MOSFET通过多根邦定线连接VIN和GND引脚，最佳回路应经由这两个引脚构建。

实验3：在VIN与GND间增加10nF小电容

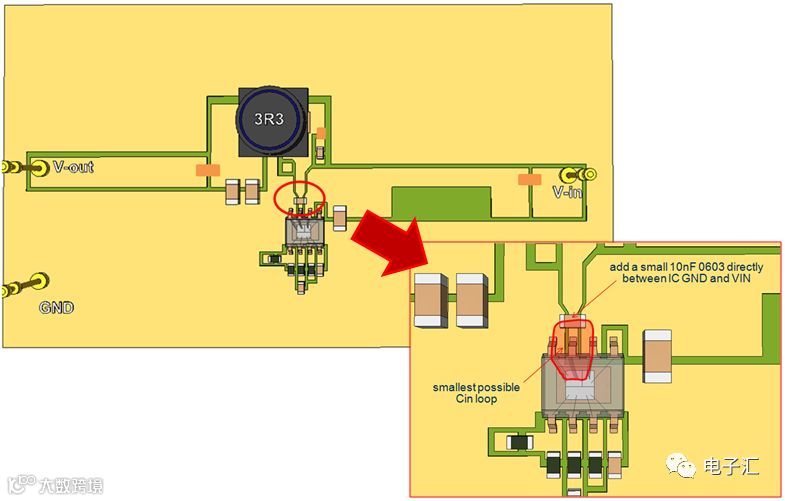

如图11所示，在IC引脚间加装0603 10nF电容，进一步缩小高频回路。

图11

结果表明，高频过冲基本消失，但仍存在低频振铃。使用环形天线靠近PCB后，高频噪声大幅衰减，但在约25MHz处出现尖峰（图12）。

图12：在IC的GND和VIN之间增加一只0603 10nF电容

该现象源于10nF电容与约4nH寄生电感（对应3mm走线）构成的LC谐振，频率约为25MHz。解决办法是在10nF电容旁并联一个ESR较高的22µF 1206电容。

优化后的PCB布局如图13所示。

图13

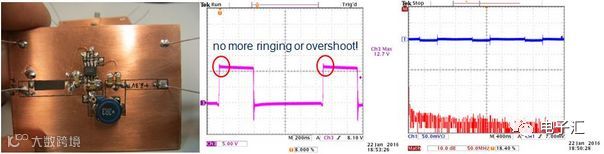

最终方案下，开关波形过冲完全消除，环形天线检测到的辐射接近本底噪声（图14）。

图14：使用最短化CIN回路的最后方案

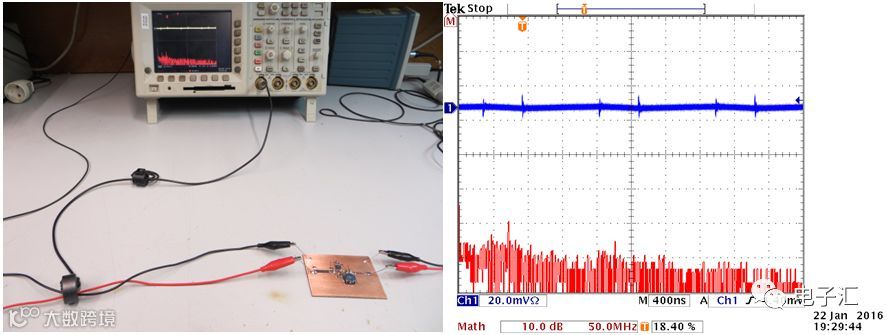

再次测量输入线共模电流，整体噪声下降超过30dB，表明整板EMI水平显著降低。

图15：最终方案的共模信号测量结果

电源输入线滤波策略

输入线噪声包含差模与共模成分。共模噪声可通过最小化高di/dt回路控制；差模噪声主要来自输入电容ESR/ESL在脉冲电流作用下的压降。

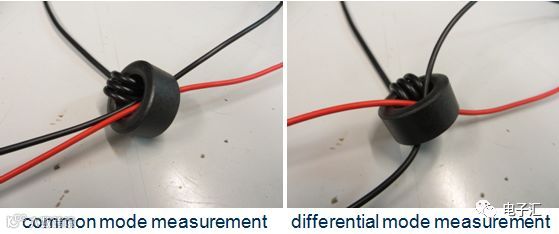

通过正负线穿入自制电流探头磁芯（方向一致测共模，相反测差模）实现分离测量（图16）。

图16：差模电流的测量

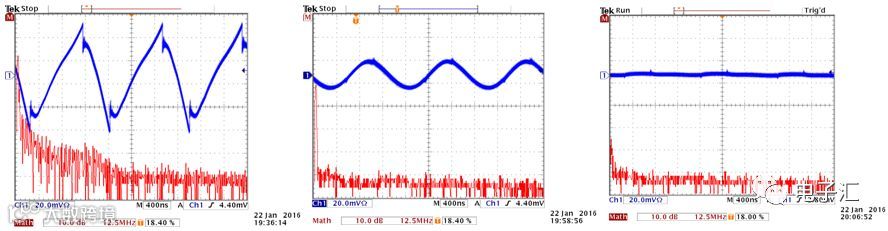

增加LC滤波器比单纯增大电容更有效。对比三种情况：

无滤波器	10µF MLCC + 2A磁珠（BLM18PG121SN1）	10µF MLCC + 1µH电感（LQH3NPN1R0）

图18

结果表明：磁珠+电容可滤除800kHz以外高频成分；电感+电容则可全面抑制差模噪声。

输出线滤波处理

输出电流连续，di/dt较低，高频噪声较少，但仍存在约30MHz以下纹波，源于电感电流经输出电容ESR/ESL传导所致。

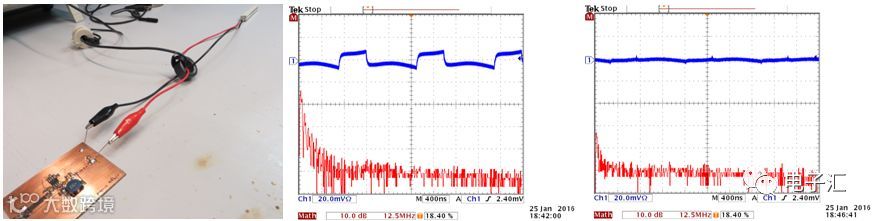

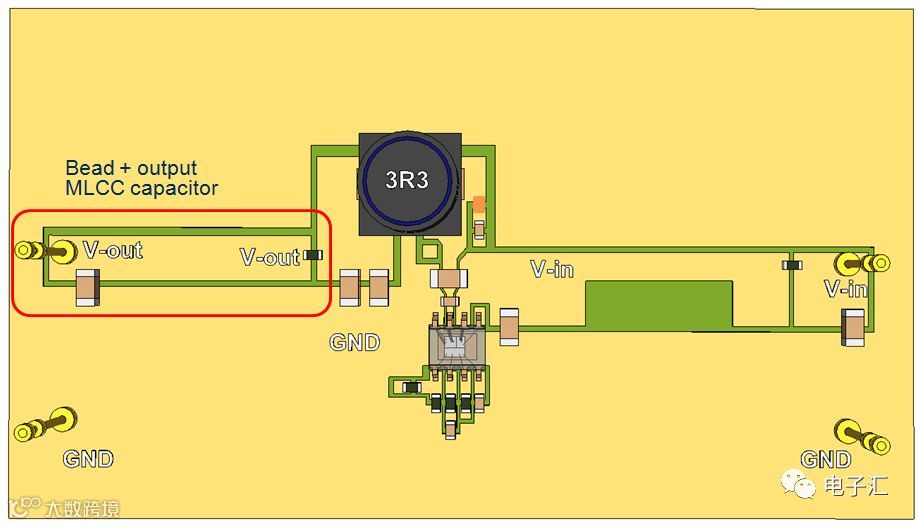

添加磁珠+MLCC构成的LC滤波器可有效抑制差模噪声（图19）。

图19：输出端的滤波处理

测量3.3V输出端差模信号的方法	无滤波器	使用22µF MLCC + 4A磁珠（BLM18SG700TN1）滤波器

图19

此外，非屏蔽或半屏蔽电感漏磁易耦合至输出回路，引发差模噪声。建议选用屏蔽型电感，并尽量缩小输出回路面积。

抑制开关振铃：Rboot与RC缓冲电路应用

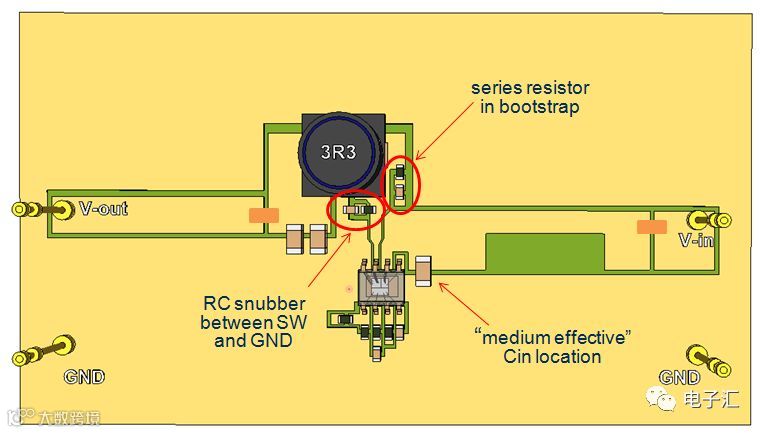

使用双面板，CIN布局同实验2，引入明显辐射源。

图19

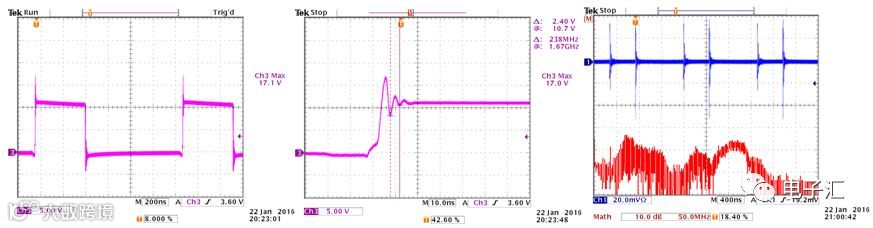

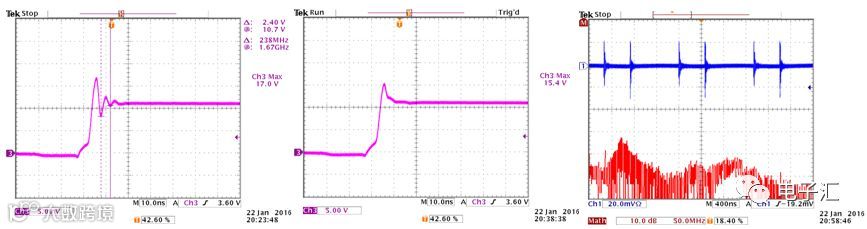

初始状态下（无Rboot与RC缓冲），开关波形有过冲5V，振荡频率238MHz，共模电流噪声显著（图20）。

图20：测量开关切换波形和共模电流作为参照

因RT7297C上桥MOSFET较小（110mΩ），即使加入33Ω Rboot，仅使过冲降至3V，对共模电流影响微弱（图21）。

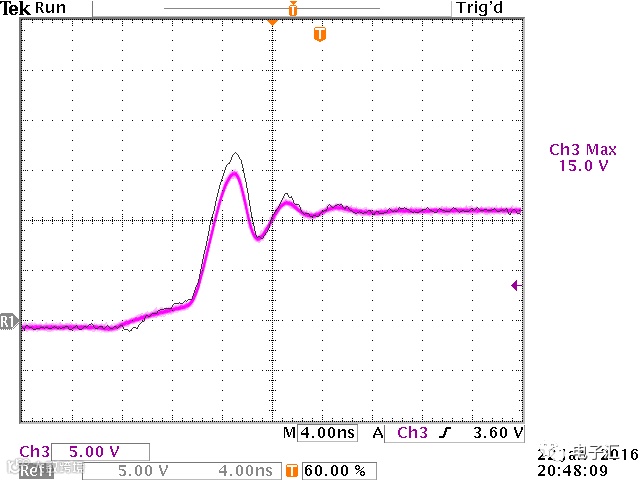

图21：增加33Ω Rboot前后的振铃信号对比

针对RC缓冲电路参数设计：

• 原始振铃频率 fRING = 238MHz，加入220pF电容后降至114MHz → CP ≈ 73pF
• LP = 1/(4π²f²C) → LP ≈ 6.1nH
• 取阻尼系数 ξ = 0.5，则 RS = 2ξ√(L/C) ≈ 9.1Ω，选8.2Ω
• CS = 4×CP ≈ 330pF

实际测试显示，加入RC缓冲后振铃显著抑制，共模电流高频段降低约5dB（图22）。

无RC缓冲	加入RC缓冲后波形	共模电流变化

图22：RC缓冲抑制电路对开关切换波形和共模电流的影响

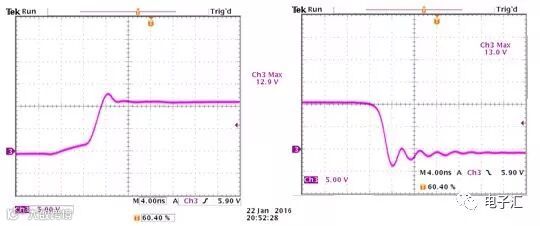

联合使用8.2Ω + 330pF RC电路与33Ω Rboot，可实现上升沿无振铃，但下降沿改善有限（图23）。

上升沿干净无振铃	下降沿无明显改善

图23：同时使用RC平滑抑制电路和Rboot电阻对开关切换波形的影响

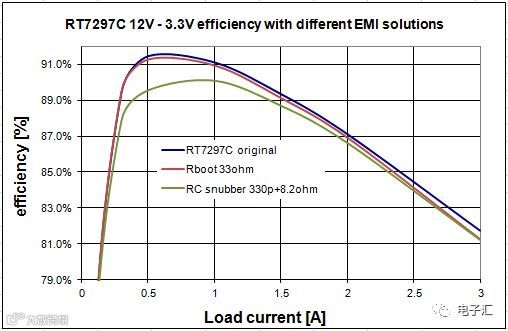

效率方面，Rboot影响较小，重载时略增损耗；RC缓冲影响较大，轻载至中载下降约1~2%，高频高压工况下需谨慎使用（图24）。

图24：使用RC平滑抑制电路和RBOOT电阻对效率的影响

Buck转换器PCB布局设计要点

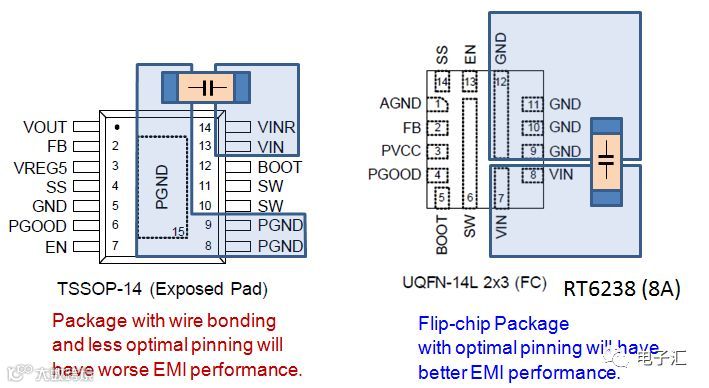

1. 优先选择低寄生电感的小型封装（如倒装芯片），减少输入回路面积（图25）。



图25：不同封装对输入回路面积和寄生电感的影响

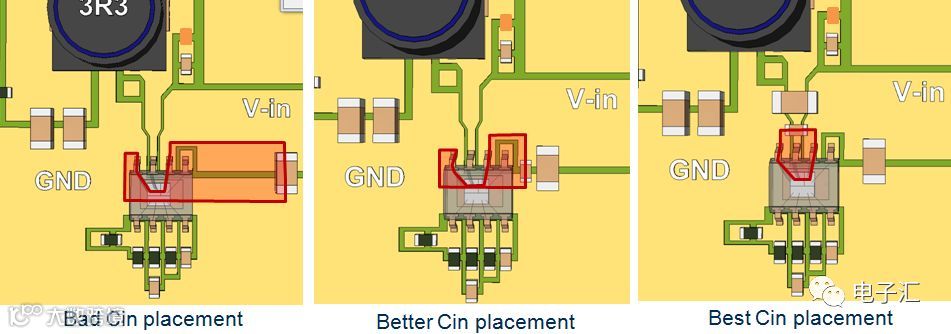

2. 明确VIN/GND切换节点，将输入电容紧邻布置，最小电容最近。此回路di/dt高，必须最小化。



图26：不同输入电容放置位置的布局样板

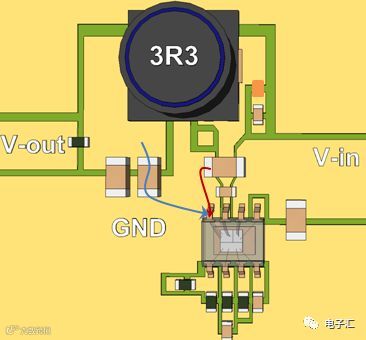

3. 输出电容地应避开输入切换路径，防止高频噪声串扰。



图27

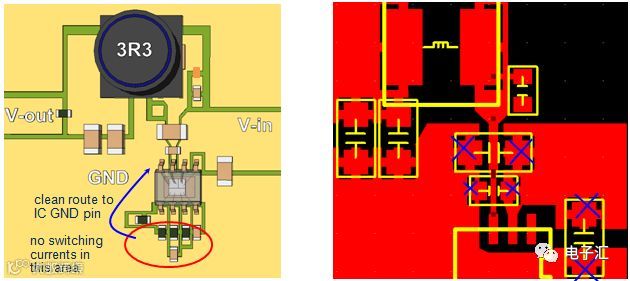

4. SW与BOOT节点dV/dt高，易产生电场辐射，铜箔面积应最小化，并远离敏感信号。
5. 小信号区域应与功率区隔离，地线独立，避免引入纹波电流。



图28

6. 关键回路避免使用热焊盘，以免引入额外电感。
7. 使用地层时，确保切换回路下方地完整性，避免切割或密集过孔破坏低阻抗回流路径。

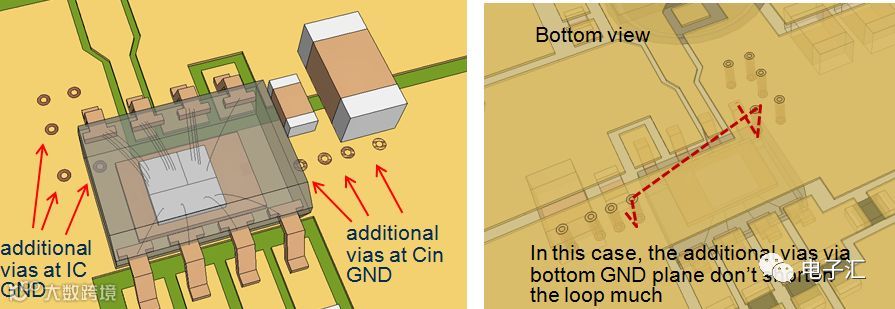

8. 退耦电容和IC地可通过多个过孔连接至地层，降低总电感。单个过孔电感约0.1~0.5nH，多孔并联更优（图29）。



图29

9. 局部地可独立后再单点接入主地，避免噪声污染。
10. 多层板设计中，第二层设为完整地层，位于顶层大电流走线下方，增强屏蔽效果。
11. 噪声敏感场景应选用屏蔽电感，并远离敏感回路。

简易EMI探测工具制作方法

可在实验室进行近场EMI初步测试，辅助定位噪声源。

环形天线

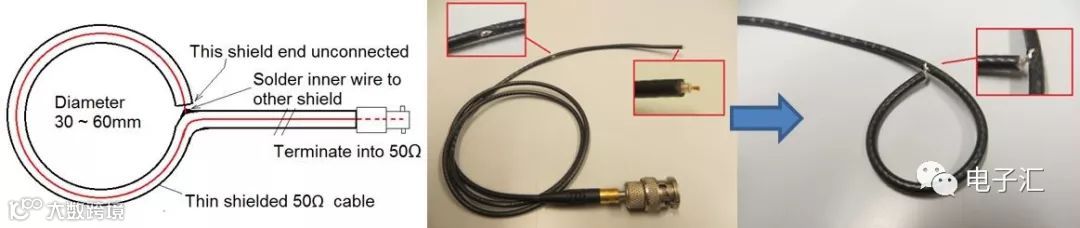

使用50Ω同轴电缆绕制小型环形天线（图30），连接频谱仪或示波器（50Ω输入），扫描PCB上方磁场分布。

图30：环型天线的做法

高频电流探头

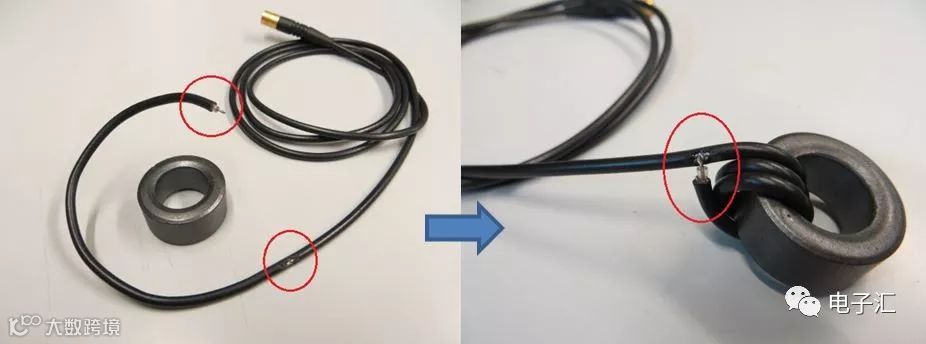

将电缆绕3匝穿过EMI铁芯制成电流变压器（图31），用于测量电源线高频电流，输出接50Ω仪器。

图31：高频电流探头的做法

为隔离干扰，可在测试线上加共模扼流圈（电缆多次穿过扣合铁芯）（图32）。

图32

双线同向穿芯测共模电流，反向穿芯测差模电流。

手持式电流探测器

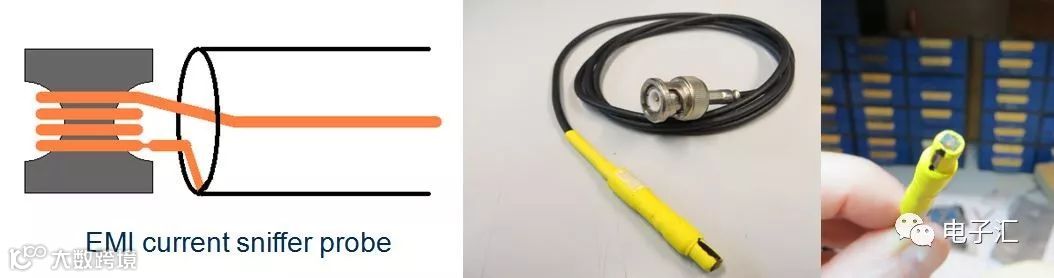

使用打磨后的双孔铁氧体磁珠制作开放式铁芯，绕4~5匝线圈并接同轴电缆（图33）。建议加屏蔽罩，区分电场/磁场信号：旋转90°后读数归零为磁场，不变为电场。

图33：电流探测器的做法

可用于观察高频电流在走线、元件甚至地层中的流动路径（图34）。

图34：电流探测器的使用

文中所有测试均采用上述自研工具完成。

总结

EMI问题的根源常在于未知的辐射源。掌握高频电流路径、开关回路行为及元件高频特性，结合简单自制工具，有助于快速定位并低成本解决EMI问题。

Buck转换器的主要辐射源是输入切换回路，其布局直接影响EMI性能。封装形式对优化布局至关重要。

降低开关速度虽可减噪，但非最优解。地层屏蔽高效，应尽可能完整且贴近辐射回路。输入输出滤波能显著降低传导发射。
