计算电磁学各种方法和电磁仿真软件简述2020版[20200306]

计算电磁学常用算法及主流仿真软件解析

计算电磁学涵盖多种算法，主要包括时域有限差分法（FDTD）、时域有限积分法（FITD）、有限元法（FEM）、矩量法（MoM）、边界元法（BEM）、谱域法（SM）、传输线法（TLM）、模式匹配法（MM）、横向谐振法（TRM）、线方法（ML）以及解析法等。

在频域中，常用的数值算法包括：有限元法（FEM）、矩量法（MoM）、差分法（FDM）、边界元法（BEM）和传输线法（TLM）。在时域中，主要采用时域有限差分法（FDTD）和有限积分法（FIT）。

这些方法可分为解析法、半解析法和数值方法三类。数值方法按精度从低到高排序为：FDTD、TLM、FITD、FEM、MoM、ML、BEM、SM、MM、TRM，最后为解析法。结果准确度由高至低依次为：解析法 > 半解析法 > 数值方法；其中数值方法的精度顺序为：高阶 > 二阶 > 一阶 > 零阶。

FDTD、FITD、FEM、MoM、TLM、ML属于纯数值方法；BEM、SM、MM、TRM则具有较高分辨率。模式匹配法（MM）为半解析法，适用于无耗波导结构，尤其适合高Q值腔体在某一维方向上具有一致性的耦合分析，如圆柱腔体高度方向的耦合，但不适用于复杂非均匀结构的能量交换分析。

有限元法（FEM）是一阶纯数值方法，适用范围广，可处理任意几何形状结构，通用性强。然而，在特定应用领域如高Q空腔滤波器设计中，专用方法如MM效率更高。

随着计算电磁学在工程领域的深入发展，商用电磁仿真软件日益智能化，广泛应用于滤波器、天线设计及目标电磁特性分析等领域。

主流微波仿真软件分类与特点

1. 基于有限元法（FEM）的软件：Ansys HFSS

Ansys HFSS是Ansys公司推出的三维电磁仿真软件，被公认为电子设计行业三维电磁场分析的工业标准。其提供直观的用户界面、自适应场解器和强大的后处理功能，可精确求解任意三维无源结构的S参数与全波电磁场分布。

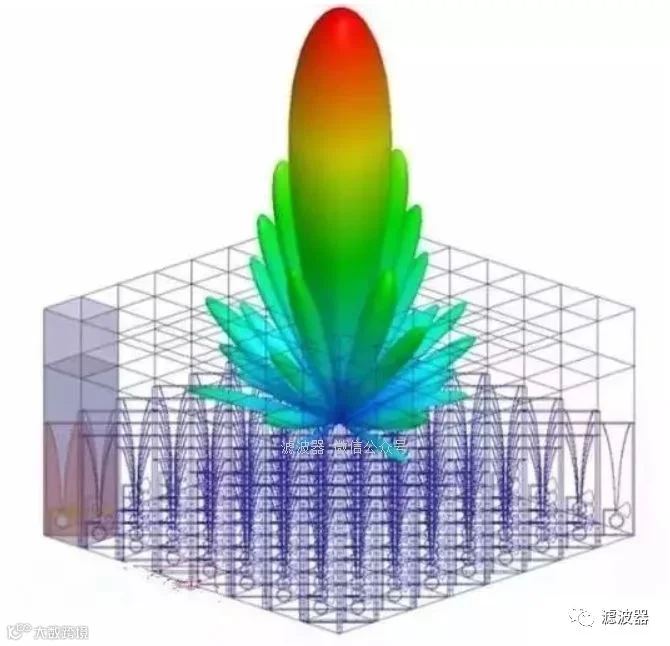

HFSS具备全面的天线设计能力，支持增益、方向性、远场方向图、极化特性（球形场分量、轴比等）的计算与可视化。主要功能包括：

• 基本电磁场数值求解与开边界辐射问题分析；
• 端口特征阻抗与传输常数提取；
• S参数及归一化S参数计算；
• 结构本征模和谐振解分析。

Ansys HFSS与Ansys Designer集成构成完整的高频解决方案，覆盖系统级至部件级的设计流程，实现从电路到系统的快速精准设计。

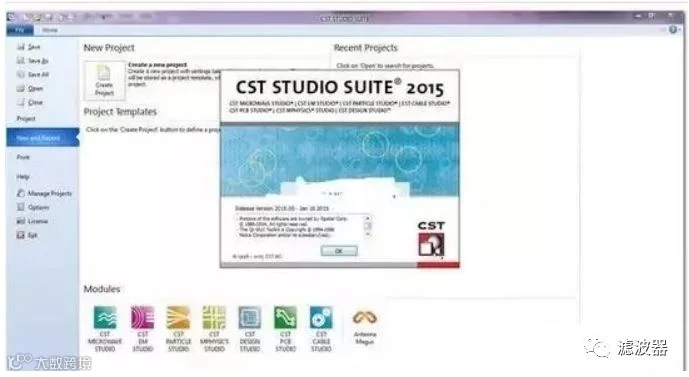

2. 基于有限积分法（FIT）的软件：CST Microwave Studio

CST Microwave Studio由德国Computer Simulation Technology公司开发，是一款专注于高频电磁分析的三维仿真工具，广泛应用于移动通信、无线技术、信号完整性与电磁兼容等领域。

该软件主要用于无源微波器件与天线仿真，支持耦合器、滤波器、谐振腔、连接器、IC封装及天线阵列等结构的建模与分析，输出S参数、方向图、增益等关键指标。

MICROWAVE STUDIO操作简便，提供时域求解器为主，并配备本征模与频域求解器以应对特殊应用需求。其支持CAD文件导入与SPICE参数提取，显著提升设计效率。开放的架构也便于与其他仿真平台集成，增强协同设计能力。

3. 基于矩量法（MoM）的软件

3.1 Microwave Office

Microwave Office是AWR公司推出的微波EDA软件，提供完整、快速且精确的平面电路设计解决方案。其内置两个核心仿真引擎：

• VoltaireXL：用于集总元件电路仿真，包含丰富的无源（电感、电容、微带线等）与非线性器件（晶体管、二极管等）模型库；
• EMSight：基于修正谱域矩量法的三维电磁场仿真器，适用于多层平面结构的高频电路与天线分析，结合图形化界面显著提升计算效率。

该软件广泛应用于RFIC、MMIC、微带天线及高速PCB设计。

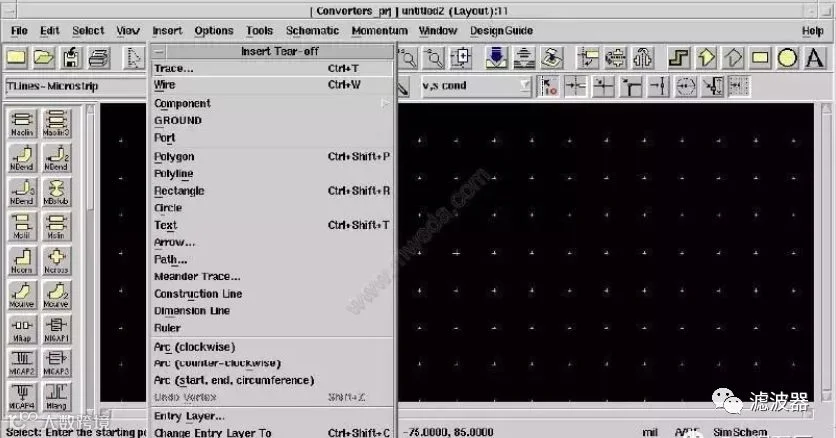

3.2 ADS

Advanced Design System（ADS）由Agilent公司推出，是国内高校与研究机构广泛使用的微波与通信系统仿真工具。其支持时域/频域、模拟/数字、线性/非线性及噪声等多种仿真类型，并具备成品率分析与优化功能，大幅提升复杂电路设计效率。

主要应用于射频微波电路、通信系统、DSP与向量仿真等领域。

3.3 Ansys Designer

Ansys Designer是Ansys公司推出的高频电路与系统仿真平台，首次实现电路原理图、版图与电磁场仿真的无缝集成。其独有的“按需求解”技术允许用户灵活选择求解器，实现对设计流程的完全控制。

支持“所见即所得”的自动版图生成，原理图与版图同步更新，极大提高设计效率。同时可与外部工具及测试仪器对接，适用于频率合成器、锁相环、雷达系统、放大器、滤波器、功率分配器及微带天线等设计。

3.4 XFDTD

XFDTD由Remcom公司开发，基于时域有限差分法（FDTD）的三维全波电磁仿真软件。界面友好、计算精度高，早期主要用于蜂窝电话天线与SAR分析，现扩展至无线通信、微波电路、雷达散射、生物组织仿真等领域。

该软件本身不具备优化功能，需借助第三方工具Engineous实现参数优化。

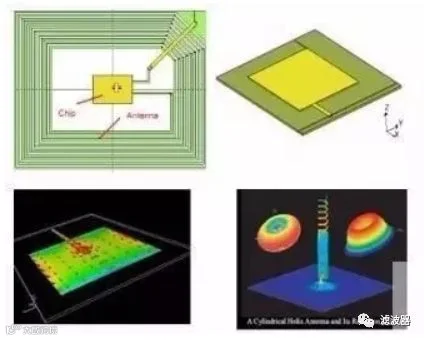

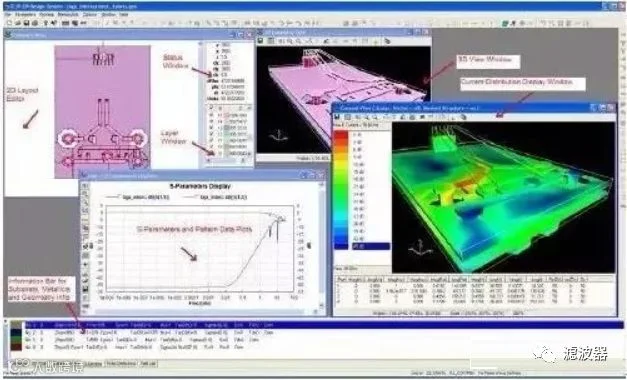

3.5 Zeland IE3D

IE3D是一款基于矩量法的电磁仿真工具，专用于多层介质环境中三维金属结构的电流分布分析。

软件由三部分组成：

• MGRID：前处理模块，用于结构建模与材料参数设定；
• MODUA：核心求解模块，执行电磁仿真、S参数计算与优化；
• PATTERNVIEW：后处理模块，可视化电流、近场分布与辐射方向图。

仿真结果涵盖S/Y/Z参数、VSWR、RLC等效电路、RCS等，广泛应用于微波射频电路、多层PCB与平面天线设计。

3.6 Sonnet

Sonnet是一款基于矩量法的平面高频电路电磁仿真工具，工作频率范围从1MHz至数千GHz，适用于微波、毫米波及EMI/EMC设计。

典型应用包括：微带/带状线滤波器、匹配网络、过孔分析、PCB干扰、桥式电感、高温超导电路、MMIC、HDI/LTCC转换、多层传输线与平面天线阵列分析等。

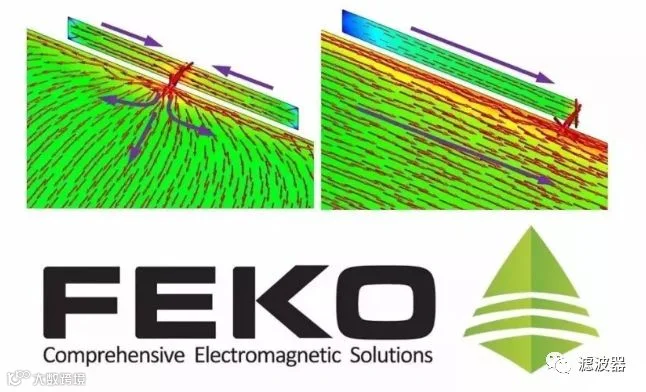

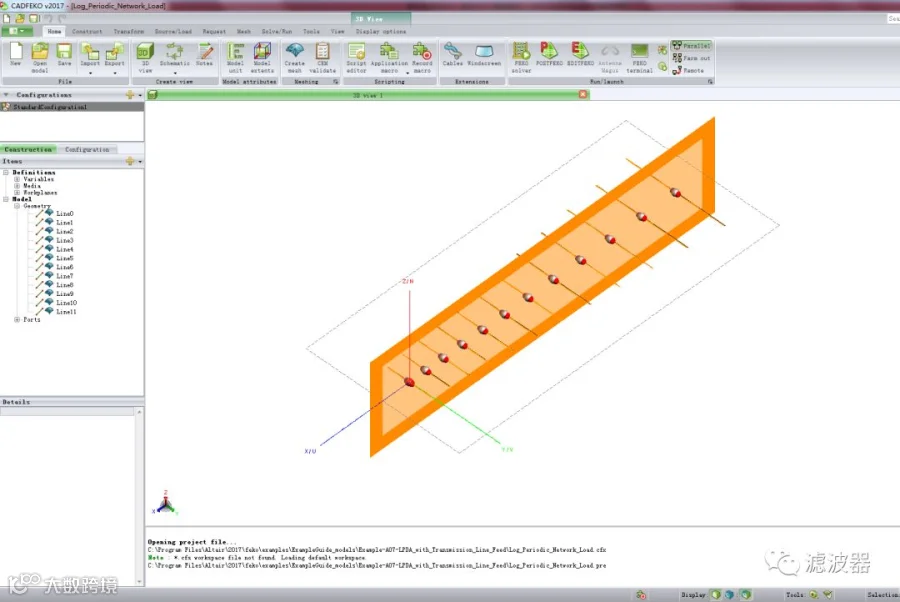

3.7 FEKO

FEKO是EMSS公司推出的三维全波电磁仿真软件，名称源自德语“任意复杂表面电磁场计算”。作为全球首款商业化矩量法软件，FEKO擅长复杂结构的电磁场分析。

软件以矩量法（MoM）为基础，融合多层快速多极子法（MLFMM），显著提升大尺寸问题的计算效率。同时集成物理光学（PO）与一致性绕射理论（UTD），适用于天线设计、RCS计算、开域辐射与电磁兼容分析。

自5.0版本起引入有限元法（FEM），增强了对多层介质（如雷达罩）与生物体吸收率等问题的建模能力。

对于电小结构，采用纯MoM保证精度；对于混合尺度结构，可组合使用MoM/MLFMM与高频方法，兼顾精度与效率。该混合求解策略突破了单一算法的应用局限，使FEKO在天线布局、RCS仿真等领域表现出卓越性能。
