我发现很多EPLAN用户，对P8软件的连接定义点（线号、线径、颜色定义）功能使用，技巧不是很熟练，我会陆续发布相关教程，助力大家提高电气图纸的设计效率和准确率。
本篇文章先讲一个功能性技巧——根据电位名称和信号名称，自动生成该电位下所有导线的线色、线径。
目的：1.提高设计效率，在同一个电位下，不需要重复输入线号和线径。2.减少设计错误，防止在更改某一个回路颜色或线径时，同一个电位线径或颜色不相同。

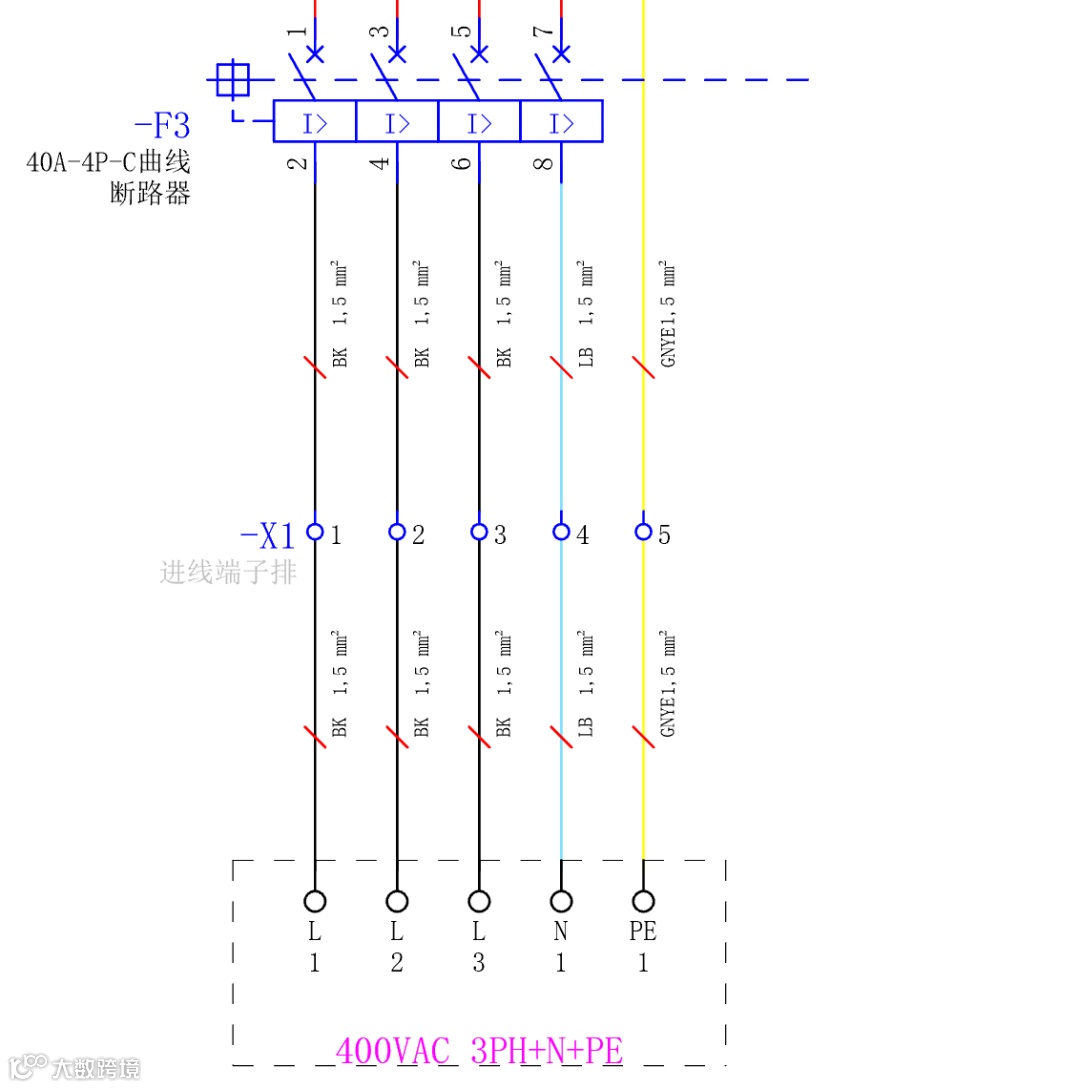

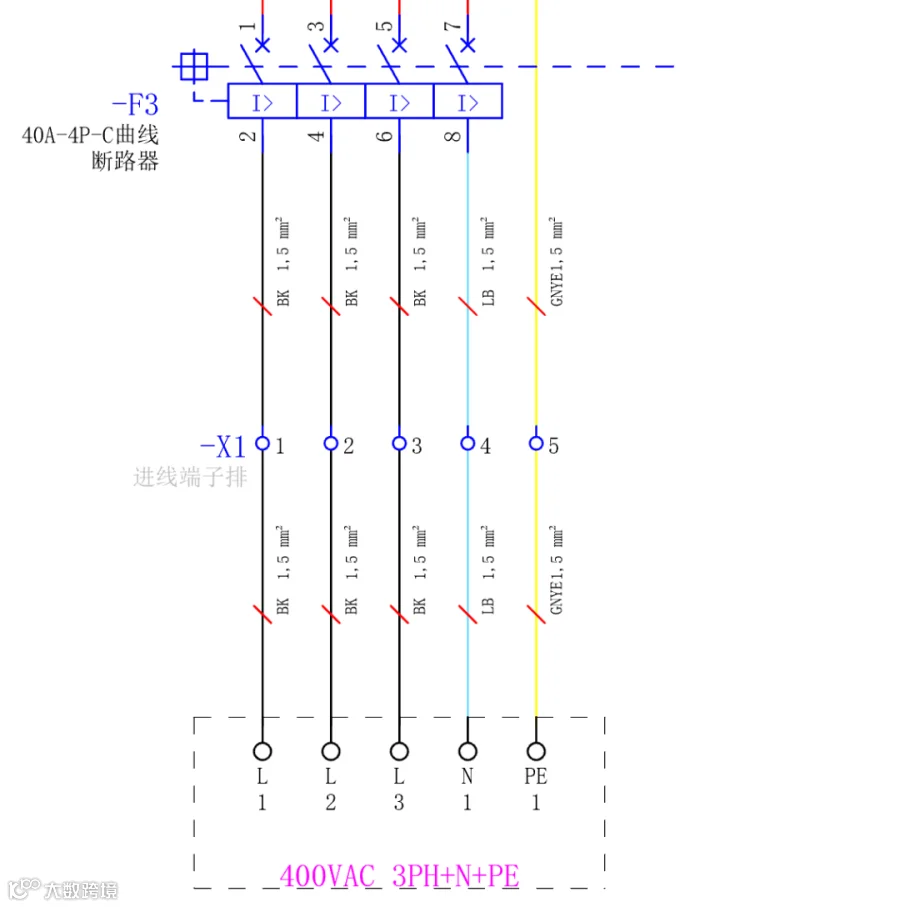

以设备进线主电源 回路为例，做案例示范！如图所示：
在进线电源处（最下方），分别定义电位L、N、PE，对于不同相线用信号名称区分，分别定义1，2，3。

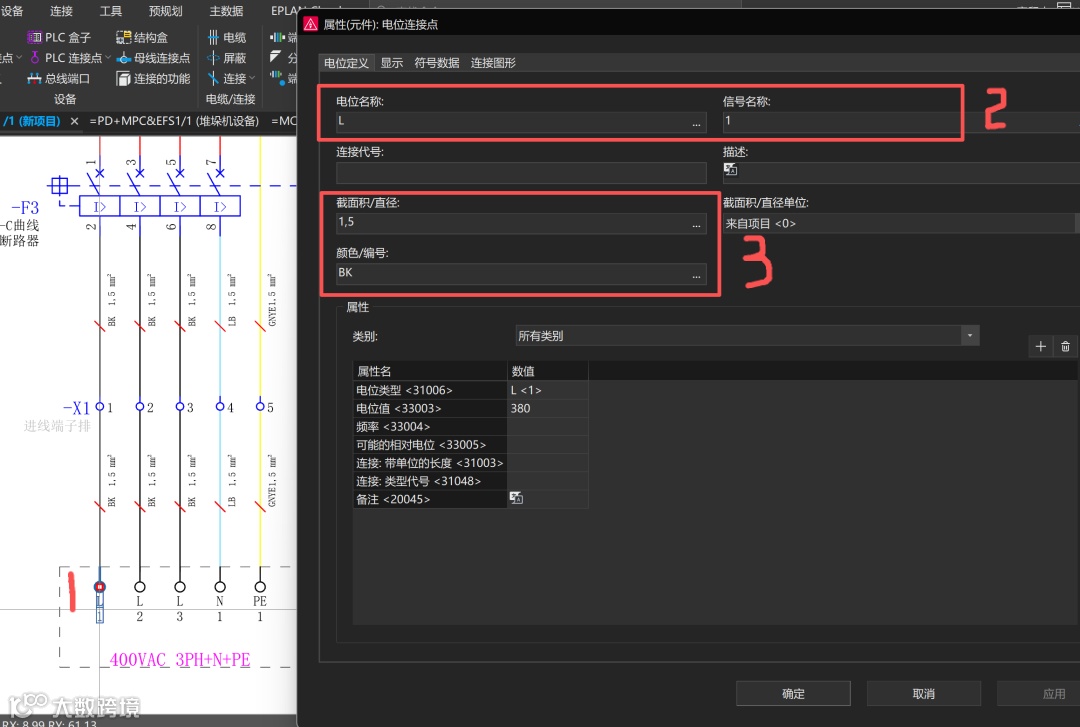

电位定义如图所示：
如上图所示
1：插入电位连接点
2：设置电位名称（默认都是L），信号名称（按照相位区分）
3：设置截面积/直径 和 颜色/编号
放置连接定义点，修改显示属性
如上图所示

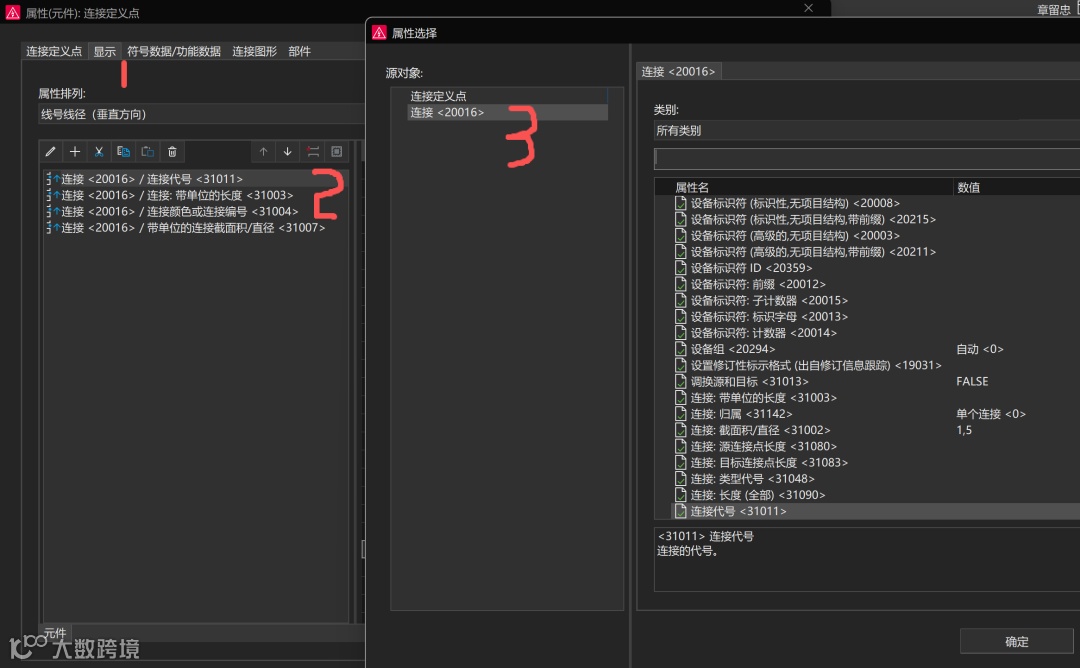

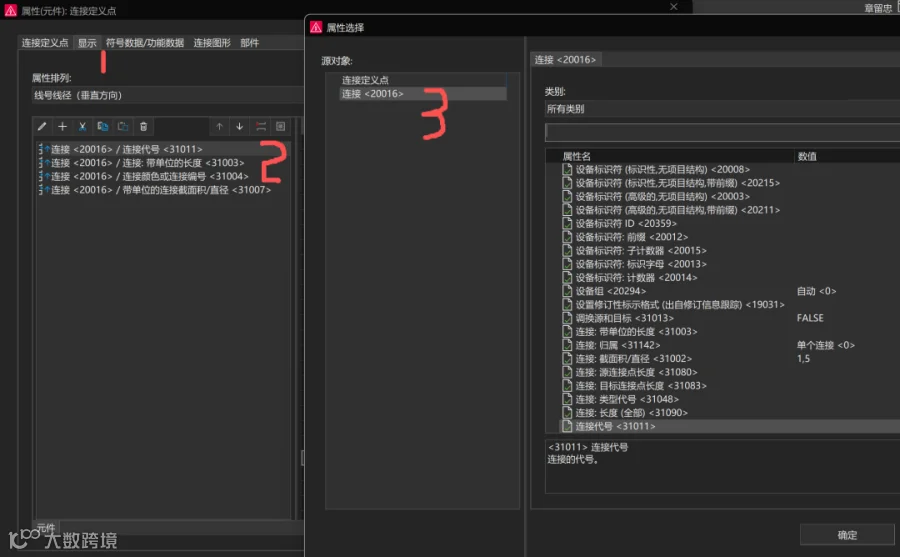

1：切换到显示选项卡
2：逐一双击显示属性，做修改
3：每个显示属性 默认源对象是连接定义点，要修改为：连接
演示——使用电位定义线径和颜色的优势：
