微软Surface Book深度拆解：揭秘分体式设计背后的黑科技

从屏幕到主板，全面解析这款创新二合一笔记本的内部构造

自发布以来，微软Surface Book凭借其独特的分体式设计和强大的硬件配置，成为高端笔记本市场关注的焦点。该机型将独立显卡集成于键盘部分，而处理器与主板置于屏幕端，展现出卓越的工业设计能力。

作为微软旗舰产品，Surface Book在性能上超越同期苹果MacBook Pro。其核心亮点在于创新的“屏幕+键盘”分离结构，不仅支持平板模式，还可通过反转连接实现画板功能，满足创作需求。

Surface Book整体配置概览

• 13.5英寸Pixel Sense触控屏，分辨率3000×2000（267 PPI），高于MacBook Pro
• 搭载第6代英特尔酷睿i5处理器及定制NVIDIA GeForce GPU
• 8GB内存 + 128GB固态硬盘（三星PM951 NVMe SSD）
• 支持802.11ac Wi-Fi与蓝牙4.0
• 前置500万像素摄像头，后置800万像素摄像头
• 支持压感笔操作，屏幕具备1024级压力感应

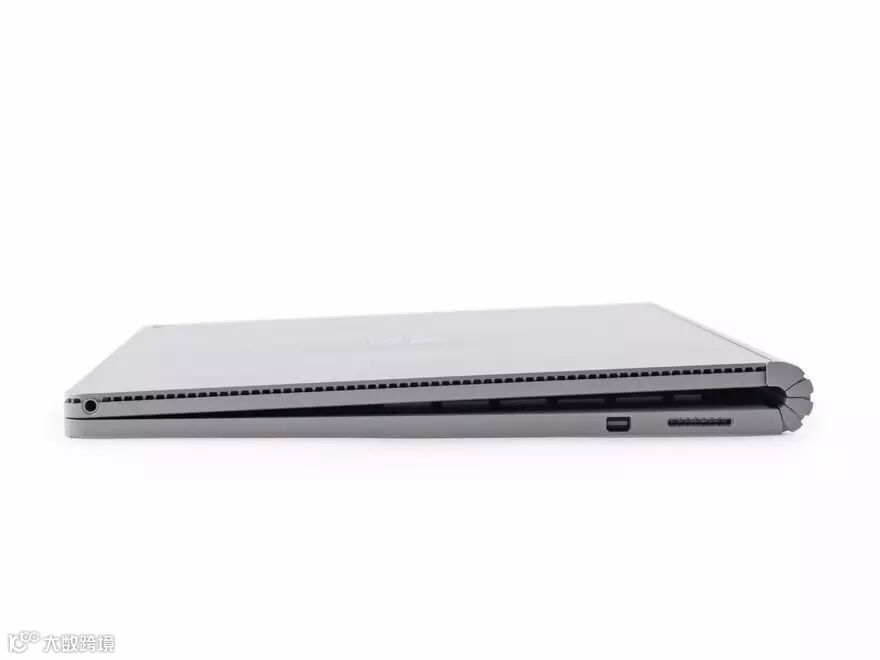

机身接口方面，右侧配备Mini DisplayPort和Surface Connect端口；左侧设有两个USB 3.0接口及SD读卡器，兼顾扩展性与实用性。

屏幕与键盘连接机制揭秘

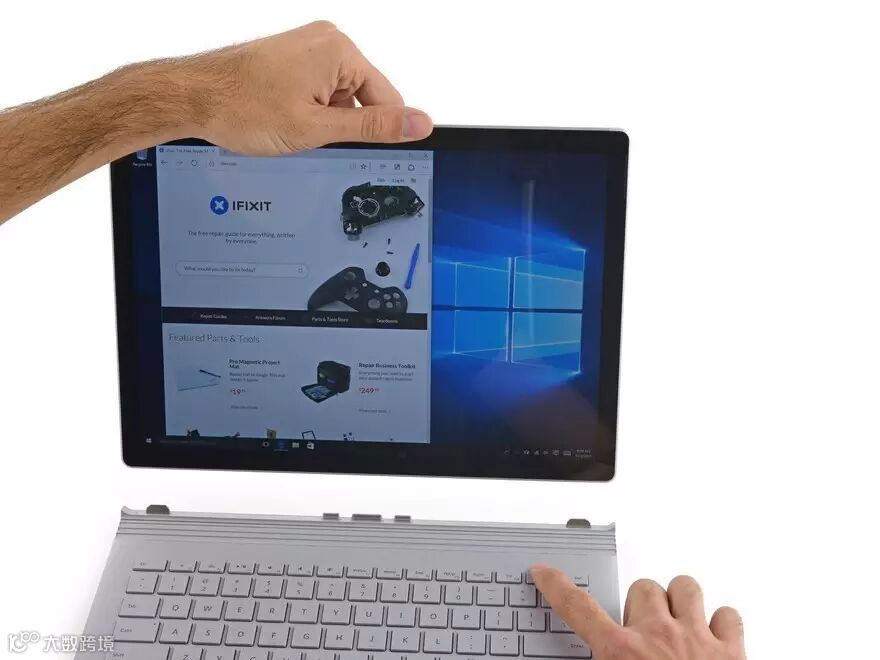

Surface Book采用名为“Muscle Wire”的电动锁定系统，而非传统磁吸设计。用户需点击键盘上的分离按钮，触发形状记忆合金加热延展，带动滑轮与弹簧释放卡扣，实现安全分离。

该机制确保设备在正常使用中稳固连接，即使提拉屏幕也不会脱落，同时支持反向安装作为绘图支架使用。

屏幕部分拆解分析

拆解需先加热软化粘合胶，使用吸盘与拨片分离外壳。与常规设计不同，其屏幕排线直接焊接在主板上，提升结构稳定性。

背面设有条状缓冲海绵，配合机身形成引流风道，优化散热路径。

显示与控制电路解析

显示电路板主要芯片包括：

• N-trig DS-D5000 A0 和 DS-A5048 B2（触控控制器）
• Novatek NT71394MBG 显示驱动芯片
• 旺宏电子 MX25U4033E 4.0Mb NOR串行闪存

摄像头与传感器模组

前置摄像头区域集成多项组件：

• 光线传感器
• 红外发射器
• 500万像素前置摄像头
• 红外摄像头（用于Windows Hello面部识别）
• 麦克风

后置800万像素摄像头支持1080p视频录制，模组可独立拆卸维护。

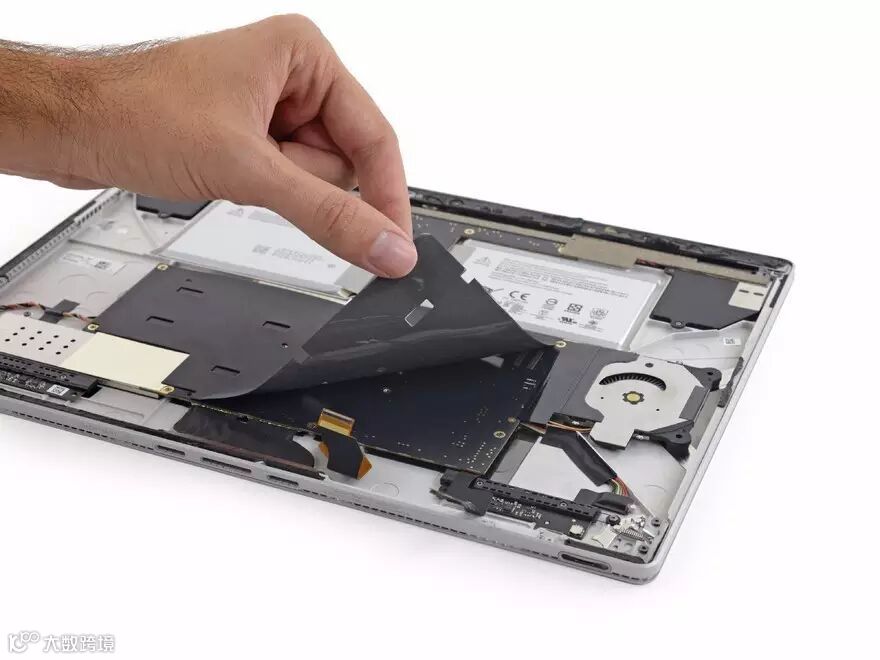

主板与核心硬件布局

主板覆盖机身大部分空间，采用模块化设计，便于维修更换。关键元器件包括：

• 英特尔酷睿i5-6300U处理器（3M缓存，最高3.0GHz）
• 三星LPDDR3 1867MHz内存（共8GB）
• Marvell W8897 Wi-Fi/蓝牙组合芯片
• Realtek ALC3269音频编解码器
• 英飞凌SLB9665TT20可信平台模块（TPM）
• 多颗电压调节器与串行闪存芯片

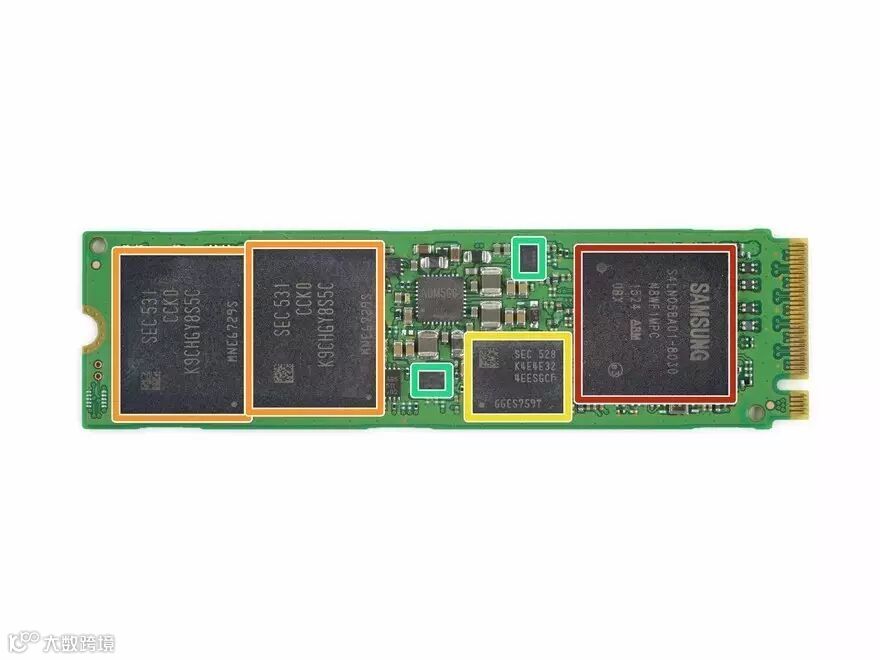

SSD为三星PM951 NVMe型号，主控为S4LN058A01，配备64GB NAND闪存与512MB DRAM缓存。

散热与电源系统

散热方案由大面积铜板、热管及导热贴组成，核心涂抹硅脂，热量导向远离CPU区域。风扇为超薄0.5A设计，兼顾静音与效能。

屏幕内置18.0Wh/7.5V电池（2387mAh），官方标称续航约4小时，高分辨率屏幕带来较高功耗。

总结

Surface Book通过精密的“Muscle Wire”锁定机制、模块化主板设计与高效散热系统，实现了性能与便携性的平衡。其分体结构不仅具备创新意义，也为后续二合一设备提供了技术参考。

本次完成屏幕部分全面拆解，后续将深入解析键盘内建独立显卡模块的技术细节。
