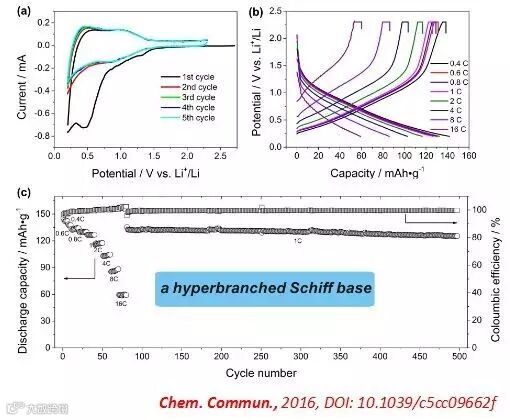

中国地质大学（武汉）的孙玉宝讲师和程寒松教授设计合成了一种超支化Schiff碱聚合物，该聚合物通过4,4',4''-三醛基取代三苯胺与对苯二胺缩聚而成，具有可逆和稳定的电化学“脱/嵌”锂的特性。半电池测试结果表明，该聚合物电极“脱/嵌”锂的可逆电极电势是0.7 V (vs. Li+/Li)；0.4 C下的可逆比容量是140 mAh/g，16 C下的可逆比容量是60 mAh/g，1 C倍率下运行400个循环后容量保持在125 mAh/g。课题组还将该材料做成软包电池进行弯折测试，发现其具有很好的柔韧性。综上，这种超支化Schiff碱聚合物非常适合用于柔性薄膜电池的负极材料。
另外，发展高压柔性薄膜全有机聚合物二次电池的一个难点是寻找具有较低电极电势的有机聚合物负极，本工作为该研究方向提供了一种可能性。
这一研究成果发表于《Chem. Commun.》上。
http://pubs.rsc.org/en/content/articlepdf/2016/cc/c5cc09662f
原文标题：A hyperbranched conjugated Schiff base polymer network: a potential negative electrode for flexible thin film batteries
