【材料】吸附和发光的双功能金属铟有机框架化合物InOF-14

日前，温州大学的黄少铭教授和钱金杰博士使用“双功能”的1,3,5-苯三甲酸配体，将其与第三主族的铟离子（In(III)）和稀土发光的铕离子（Eu(III)）结合，共同构筑了一例新型的异金属铟有机框架化合物（InOF-14）。该例化合物的结构不仅包含了八配位的[In(CO2)4]单元，同时加入了[Eu2(CO2)4(H2O)4]次级构筑单元，这是首次在金属铟有机框架中添加了作为孤立结点的稀土金属簇为基的三维结构，这为构建新的双功能或多功能金属铟有机框架化合物提供了新的指导思想。

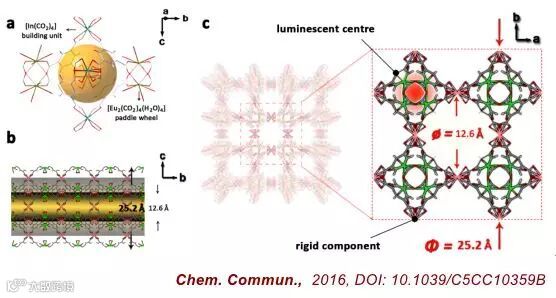

在c轴方向上，该化合物三维结构具有一维的四方孔道（孔道直径为12.6 Å），而该孔道分别由上述两种金属结构单元分割得到。仔细观察结发现，在相邻的两个[Eu2(CO2)4(H2O)4]单元之间存在着一个纳米尺寸的笼（4.2 Å），该笼是由四个[In(CO2)4]单元、两个[Eu2(CO2)4(H2O)4]单元以及四个均苯三甲酸配体构筑而成。由于该结构高的孔隙率，活化后的晶体材料表现出了微孔材料的吸附性能（BET和Langmuir比表面积分别为399.7 m2 g-1 and 465.0 m2 g-1），对各种单组分气体都表现出了一定的吸附能力，同时在常温固体荧光测试中，该材料在579-720 nm区间也表现出了典型的铕离子的吸收和发射峰（579 nm (5D0→7F0)，592.5 nm (5D0→7F1)，612.5 nm (5D0→7F2)，650 nm (5D0→7F3) 和700 nm (5D0→7F4)）。

这一研究成果发表于《Chemical Communications》上。

http://pubs.rsc.org/en/Content/ArticleLanding/2016/CC/C5CC10359B

原文标题：A photoluminescent indium–organic framework with discrete cages and one-dimensional channels for gas adsorption
