顶刊模型绘图教程：“超级木头”仿生高强木材水凝胶

X-MOL资讯

2019-09-30

导读：十步搞定线条感十足的木头纤维

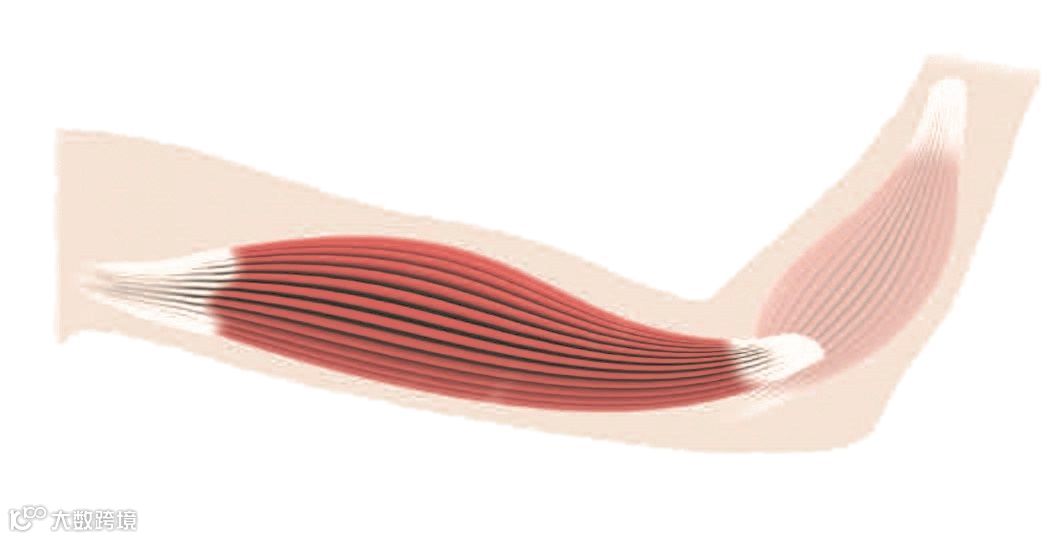

一张肌肉结构图

会让你联想到什么？

绘画套路之色彩与线条？

医学生血腥解剖日常？

肱二头肌养成全攻略？

……

但是，大牛的思路往往别具一格

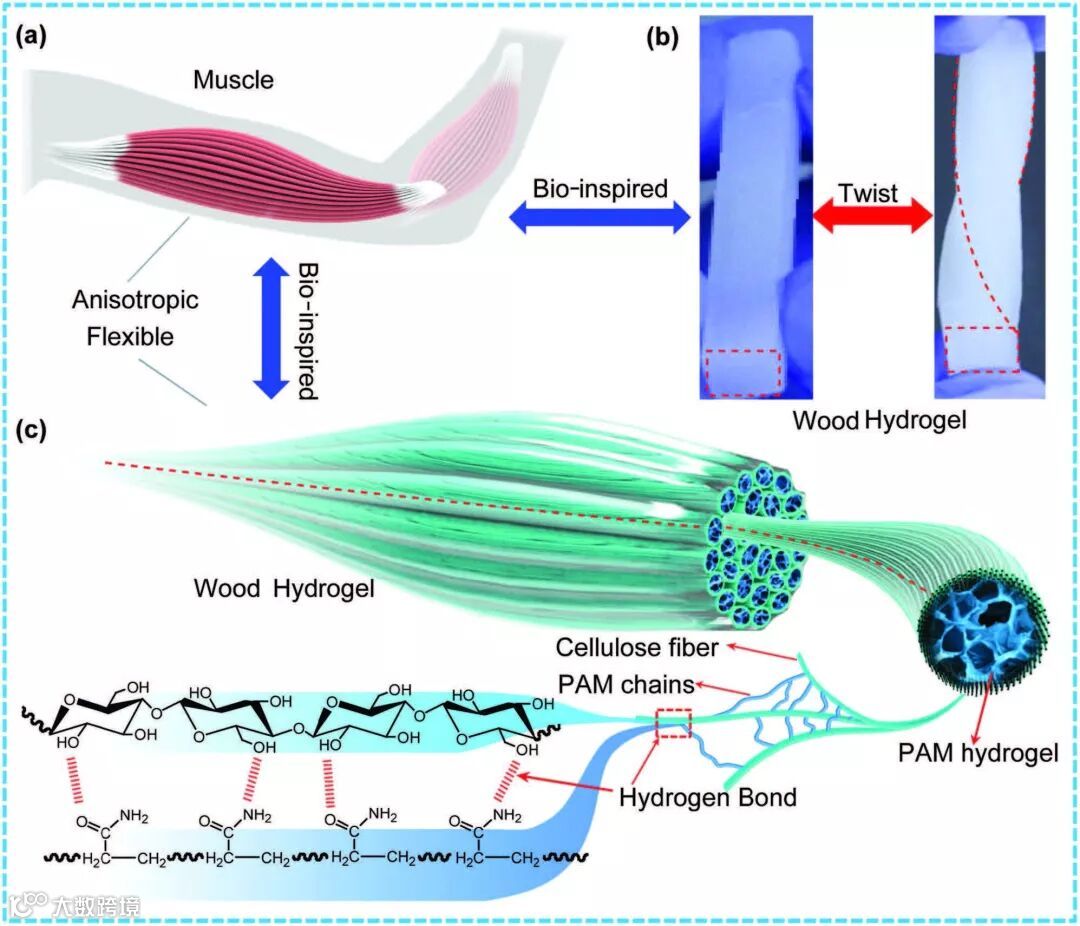

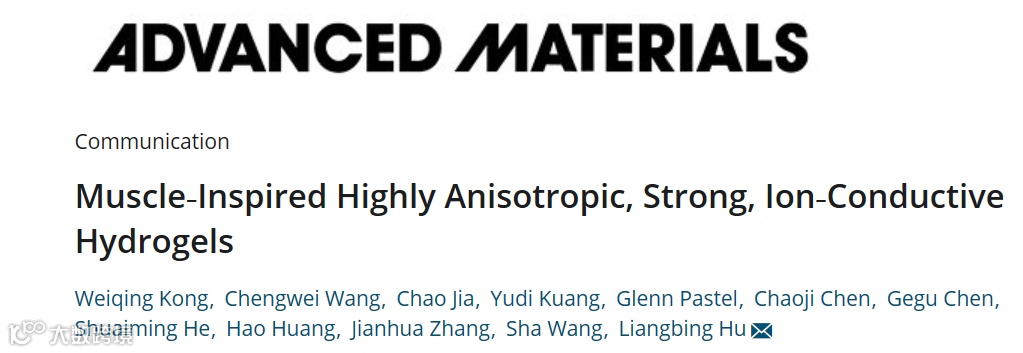

马里兰大学胡良兵课题组

受肌肉组织结构的启发

以天然木材为刚性骨架结构

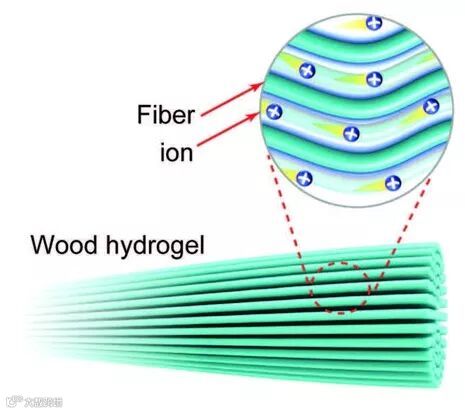

制备了一种高度各向异性、高强且离子导电的木材水凝胶

拉伸强度高达36 MPa

创新的灵感不能天天有

但画图技巧可以常常练

今天就来手把手教学

画出顶刊同款木材水凝胶

想把科研玩出花

先把构思画成画

> 科研绘图·学术图像专题培训 <

⬆报名请戳链接⬆

SCHEDULE

培训行程

2019年10月5-6日济南·济南大学

2019年10月12-13日北京·中科院过程所

2019年10月19-20日长春·吉林大学

2019年10月26-27日上海·中科院营养所

2019年10月26-27日广州·华南理工大学

2019年11月2-3日杭州·浙江大学

2019年11月9-10日西安·西安交通大学

2019年11月16-17日福州·福建医科大学

（具体报名入口详见下文）

更多超实用科研绘图教程获取方法

文末扫描二维码回复“绘图教程”

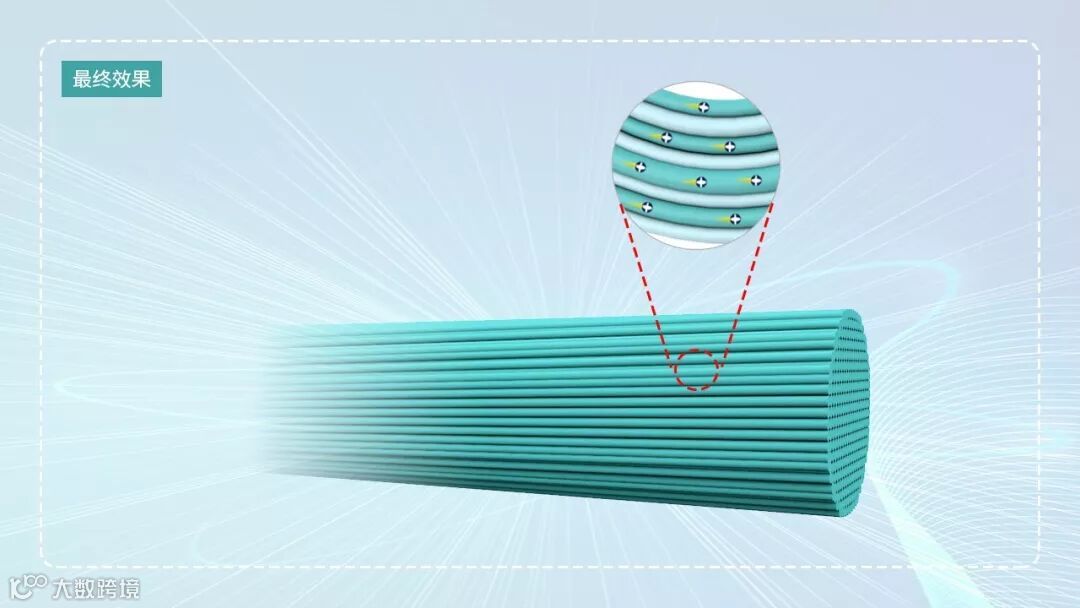

今日教程

线条流畅弯曲自如

smooth & flexible

Step.1

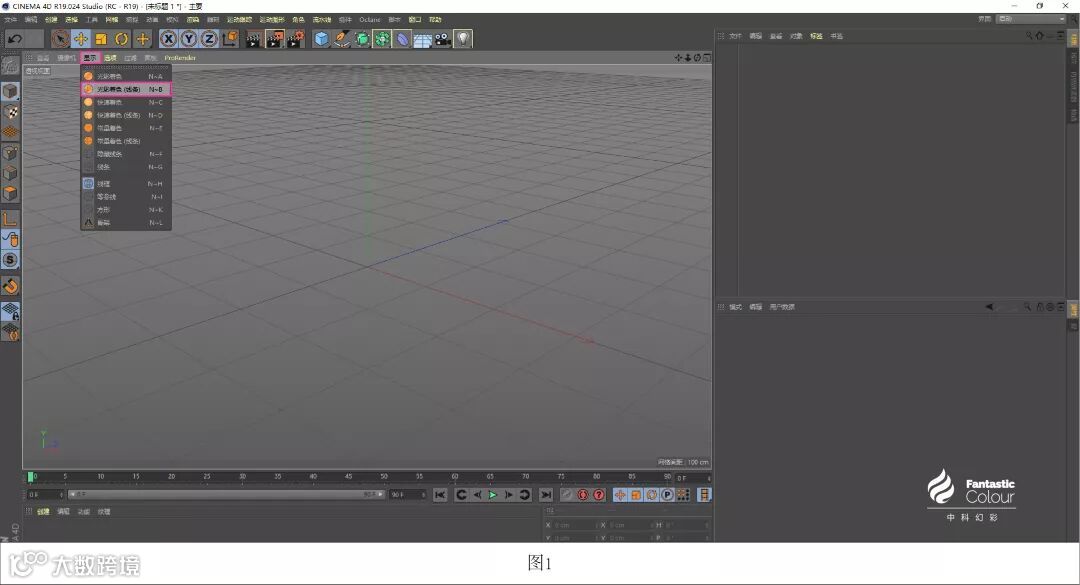

打开C4D，在【显示】选项卡里设置为【光影着色（线条）】（图1），新建一个【球体】和【立方体】，调整【球体】的分段为【50】（图2），调整【立方体】的分段为【X：30 Y：30 Z：30】，尺寸为【X：300 Y：300 Z：30】（图3），并调整【立方体】的位置使其和【球体】中心相切。

Step.2

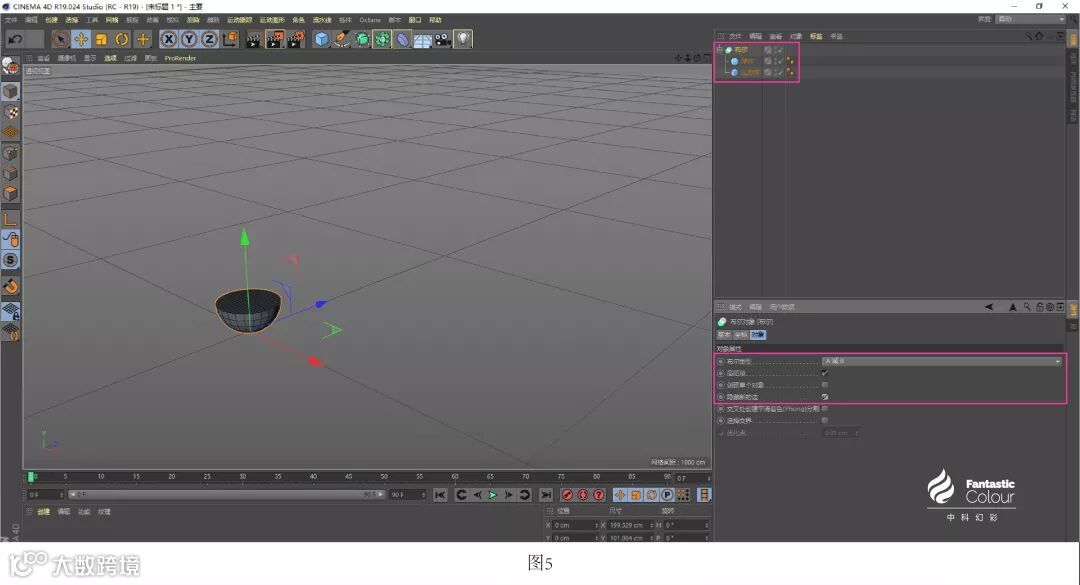

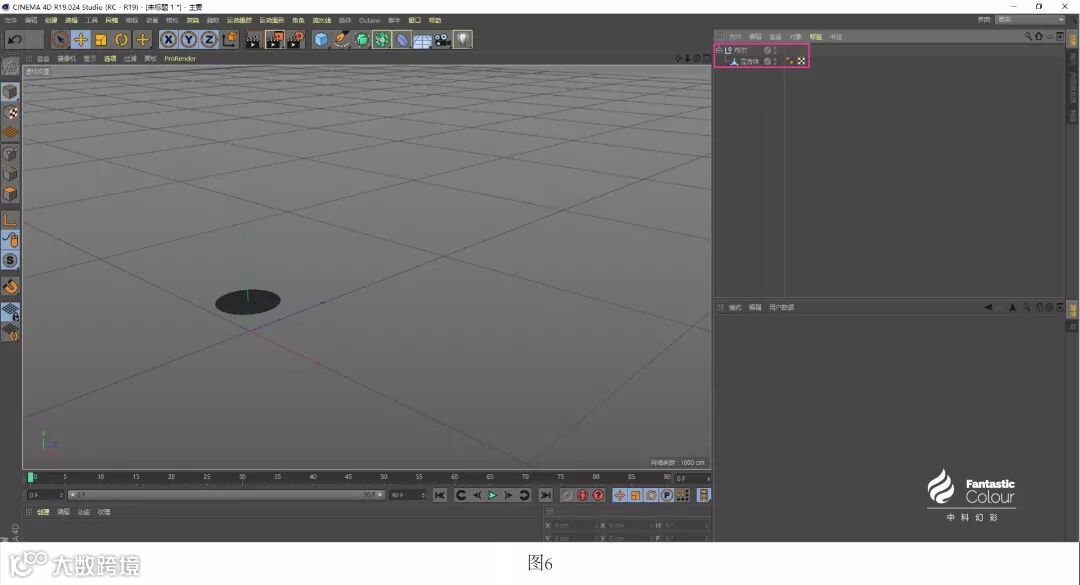

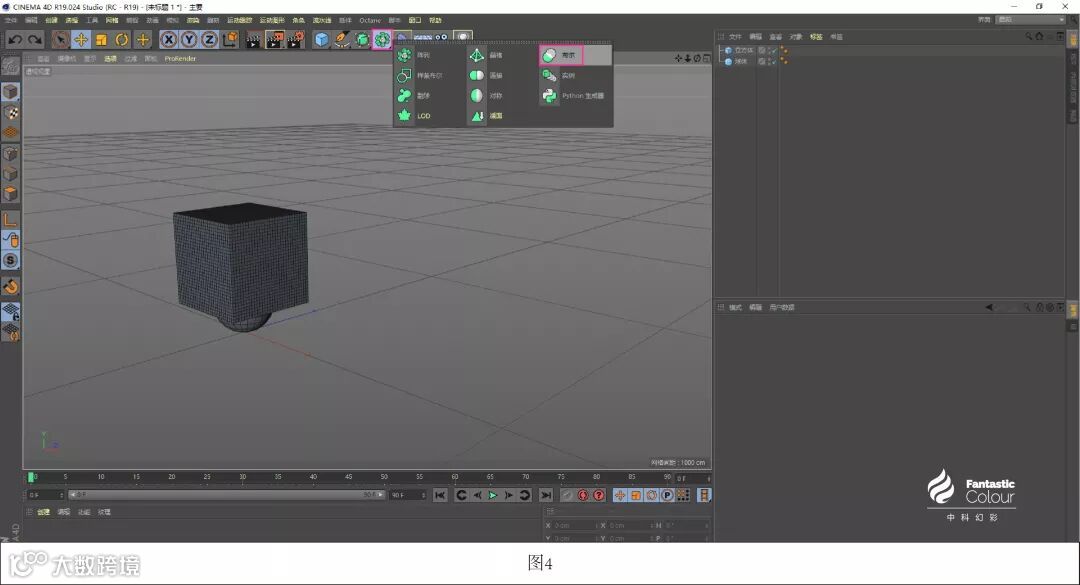

添加一个【布尔】（图4），将球体和立方体添加到布尔的子集，【球体】在上，【立方体】在下，【布尔类型为】“A减B”，注意勾选【隐藏新的边】（图5）；然后将【布尔】选中，按快捷键【C（转为可编辑对象）】，然后【布尔】中的【球体】删掉，只留下【立方体】（图6）。

Step.3

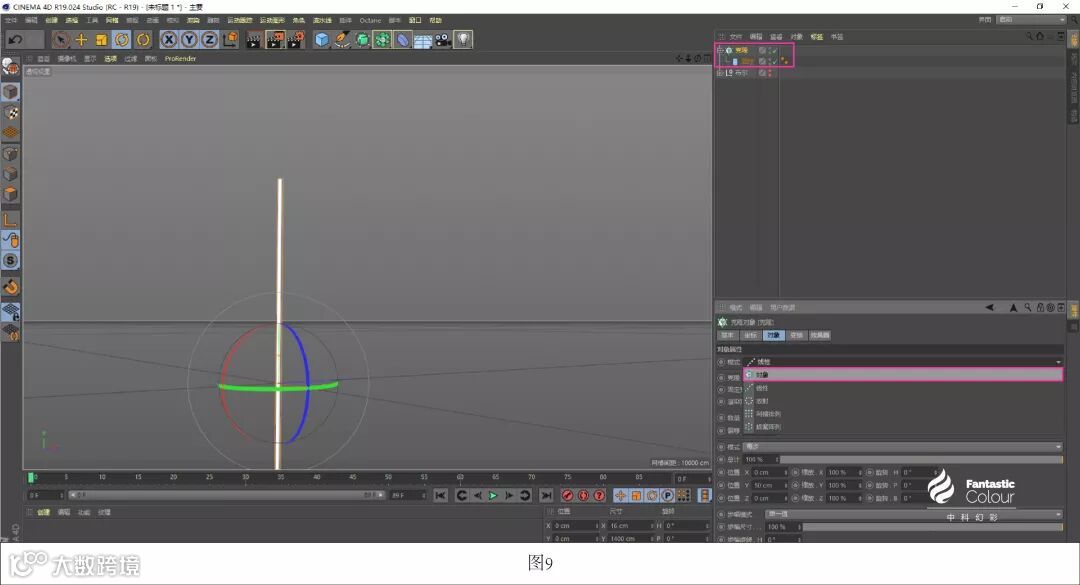

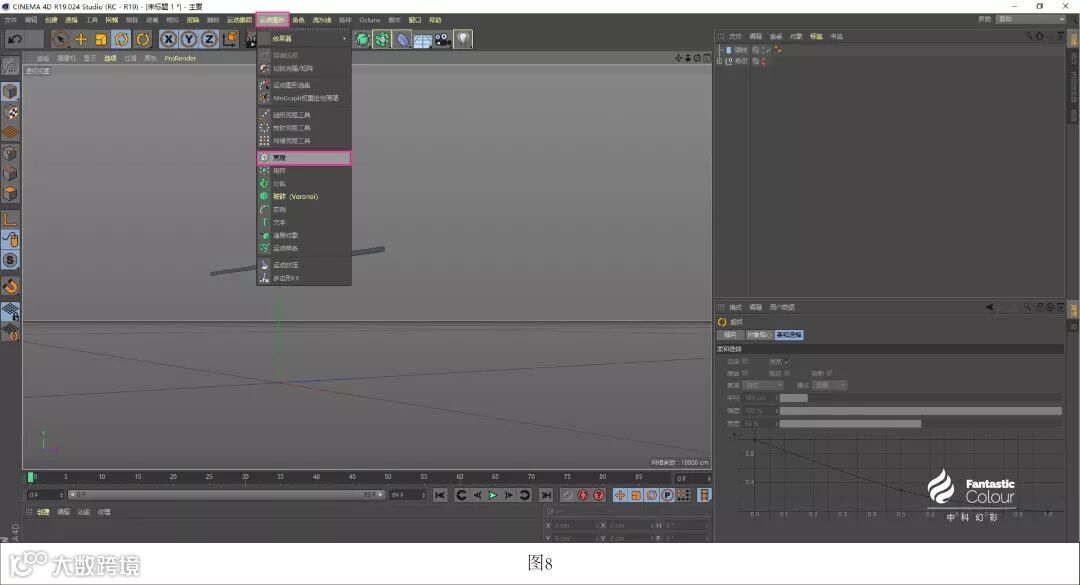

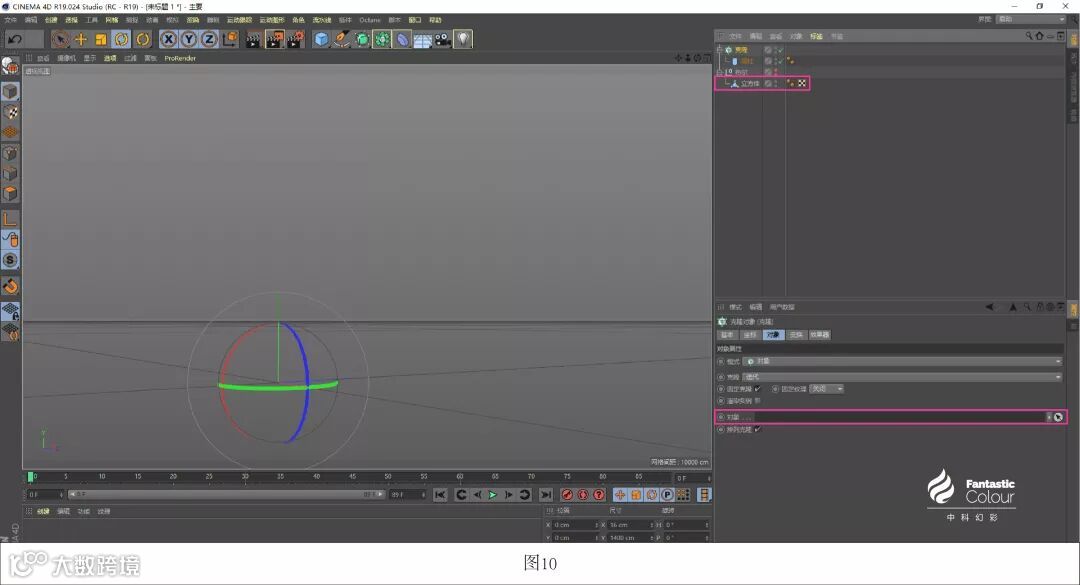

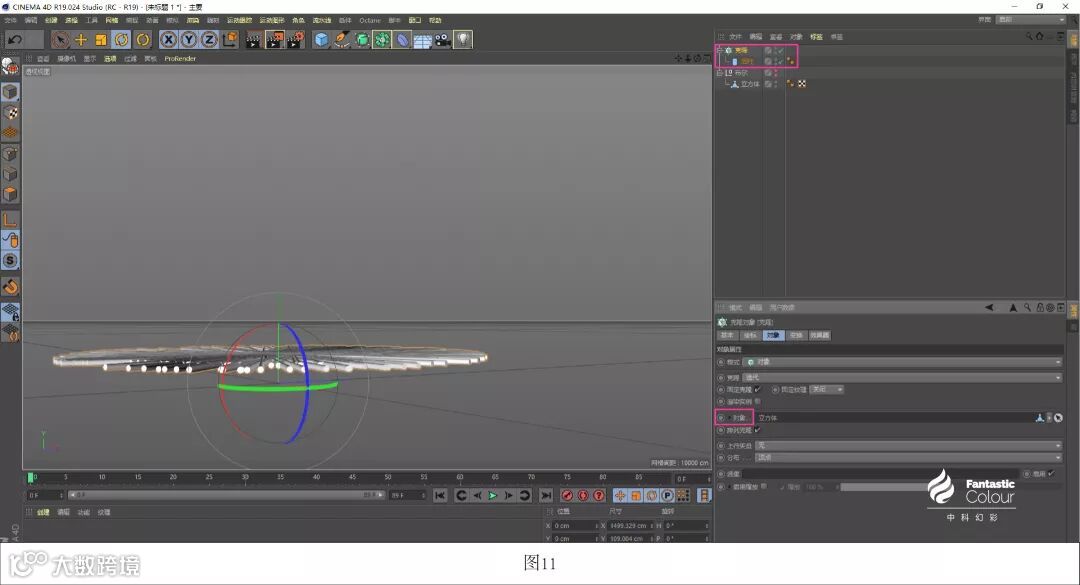

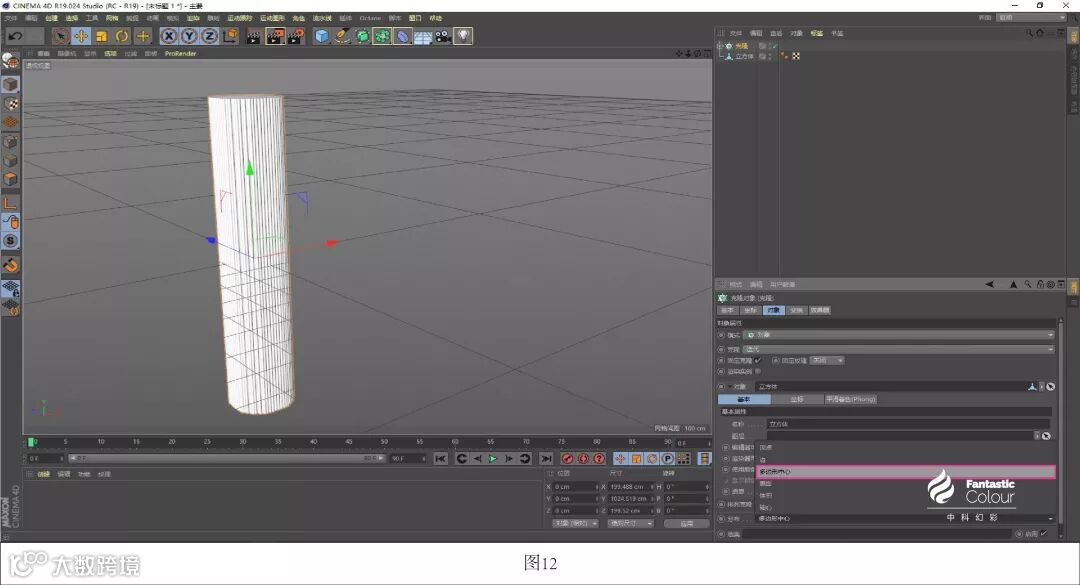

添加一个【圆柱】，调整其半径和高度（图7），然后将其添加个【克隆】（图8），选择克隆在【属性】面板中将其【模式】改为【对象】模式（图9），然后将之前建好的【立方体】拖到【选集】中（图10），点击【对象】前面的【小三角】打开下拉列表（图11），将【排列克隆】后面的“√”去掉，【分布】的模式选择【多边形中心】（图12），可调整【圆柱】的粗细使其更美观。然后按快捷键【C（转换成可编辑对象）】。

Step.4

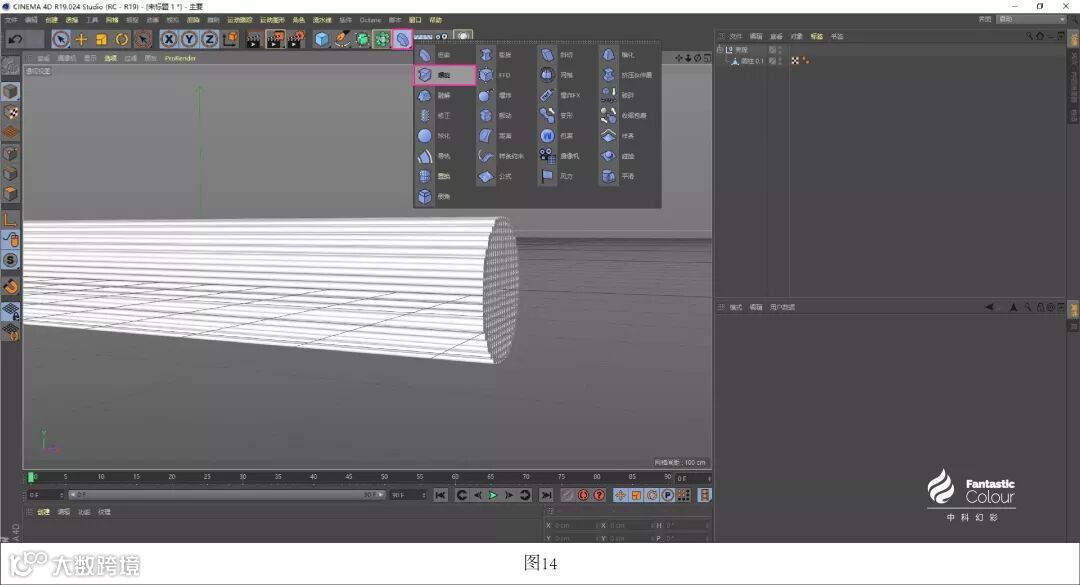

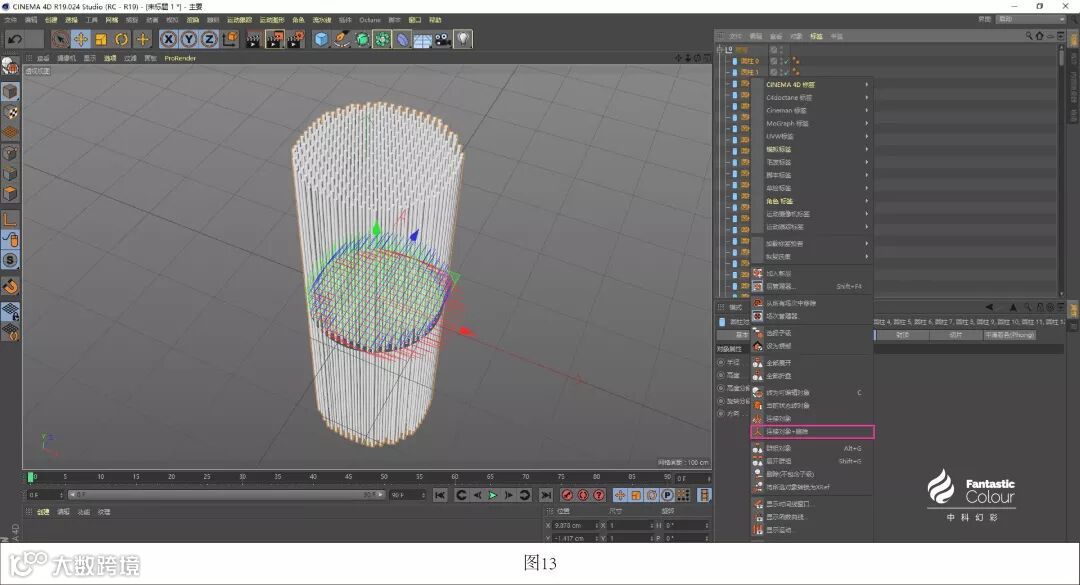

按快捷键【R】旋转调整至合适的角度，将【C】掉后的克隆里的圆柱体全部选中【右击-连接对象+删除】使其成为一个整体（图13），然后添加【螺旋】将【螺旋】设置为【圆柱】的子集（图14），然后在【属性】面板里点击【匹配到父级】，然后调整【角度】使其旋转（图15），具体效果可根据要求调整。

Step.5

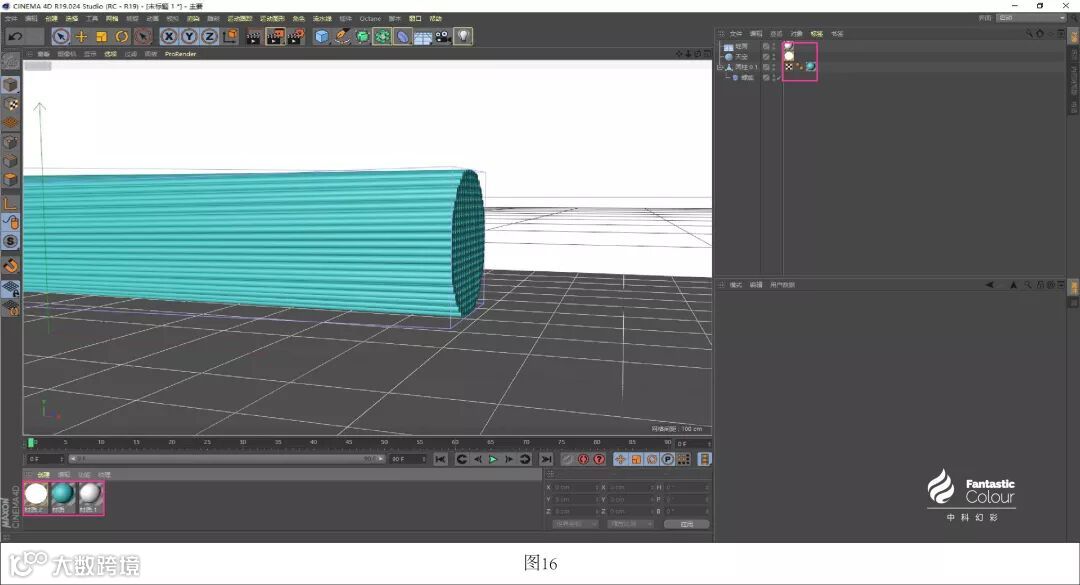

然后添加【地面】和【天空】，给建好的【圆柱】上材质，调整好颜色，给【地面】添加一个纯白色的材质球，给【天空】添加一个发光的材质球（图16）。

Step.6

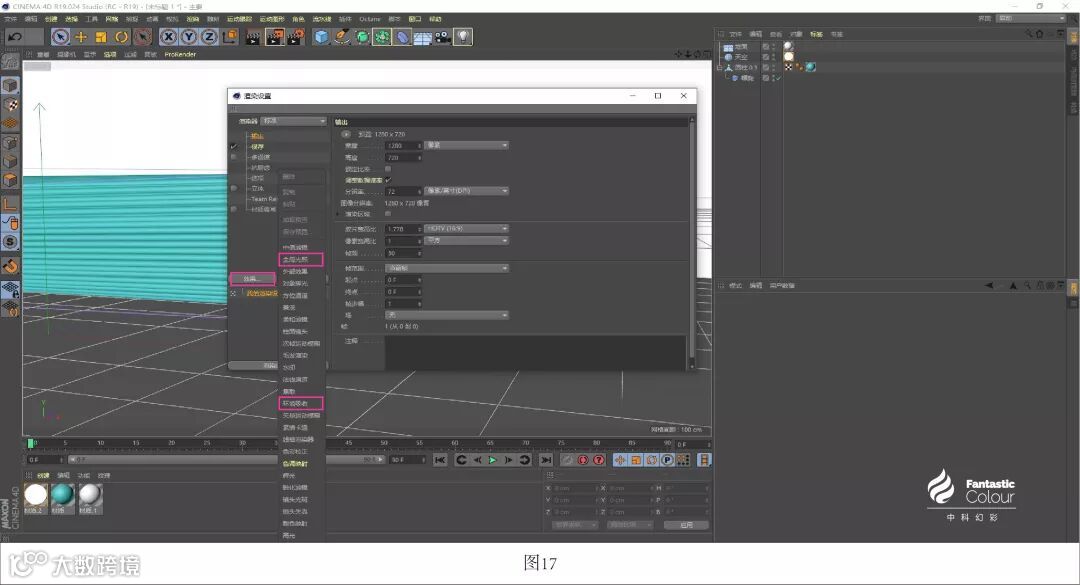

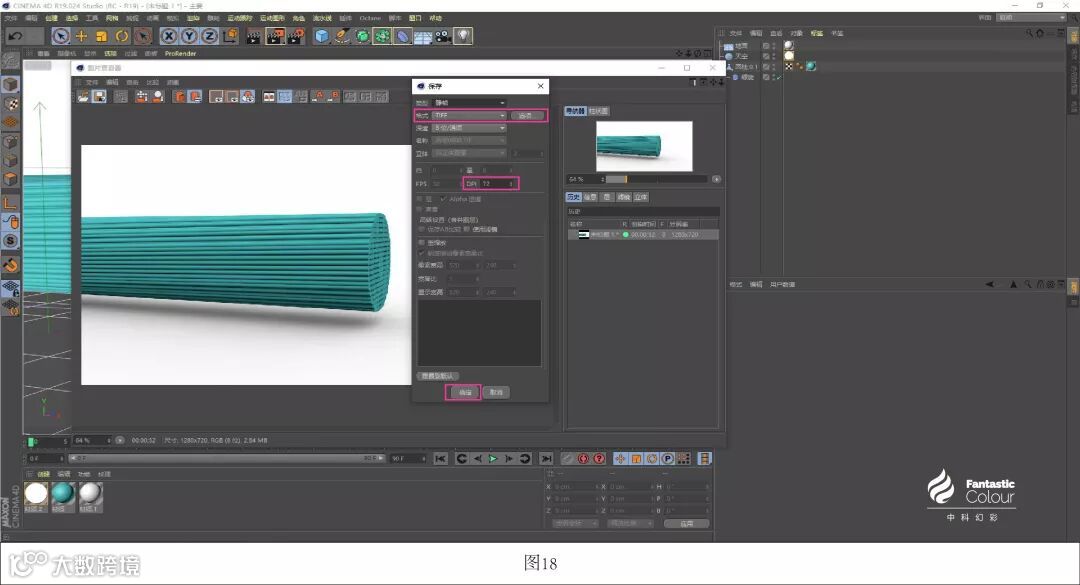

按快捷键【ctrl+B】打开【渲染设置】，添加【全局光照】和【环境吸收】效果（图17），调整好角度后按快捷键【Shift+R】开始渲染，渲染完成后单击【另存为】按钮，选择保存格式和DPI（分辨率），点击【确定】（图18）。

在【PS】稍加处理即可。

Step.7

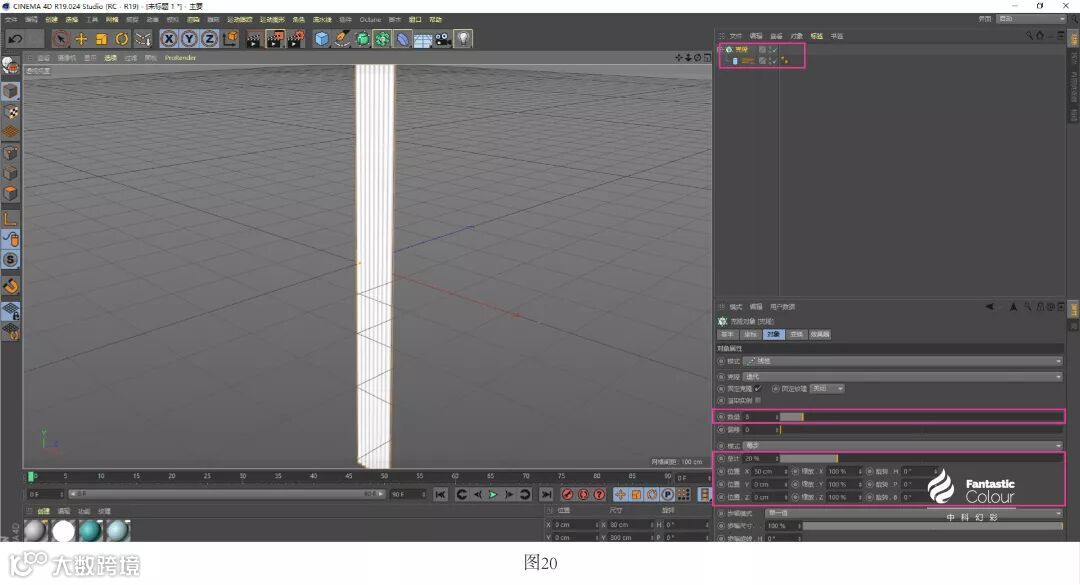

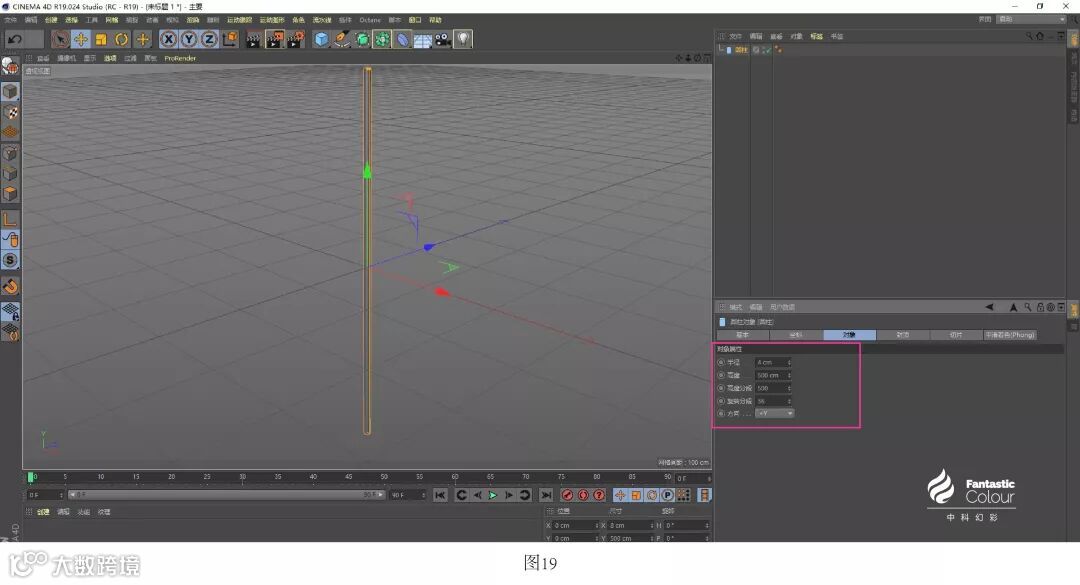

打开C4D，新建一个【圆柱】，在【属性】面板里调整【半径】和【高度】，将【高度分段】增加至500（图19），将其【克隆】，调整【位置】改变克隆方向，根据需求调整【数量】，调整【总计】改变克隆间距，使克隆的的圆柱都紧挨着（图20）。

选择调整好的克隆按快捷键【C】转换成可编辑对象，按【R】键调整方向，根据需要决定是否改变一些圆柱的【半径】。

Step.8

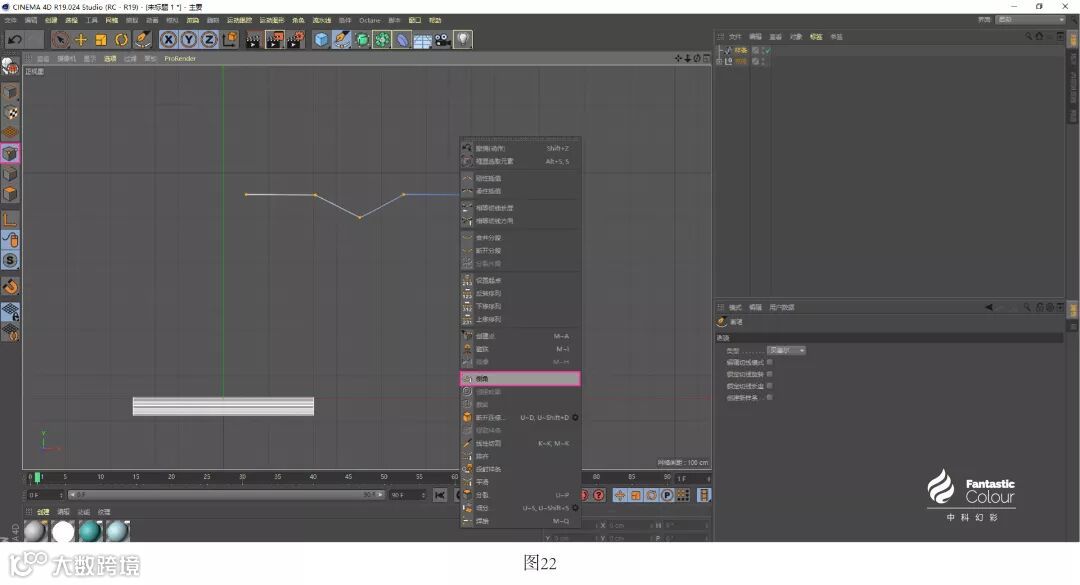

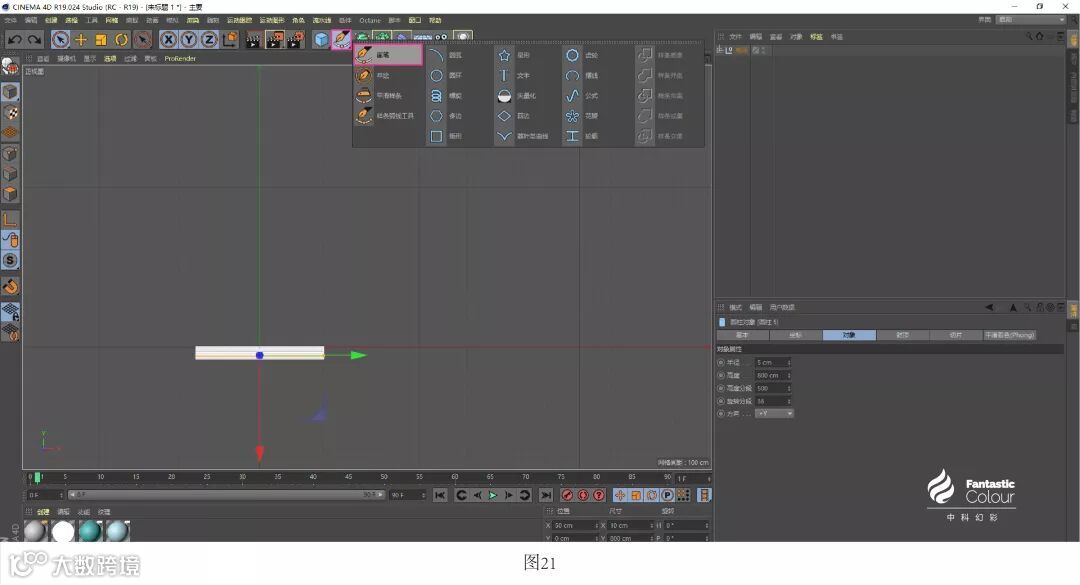

按鼠标上的【中键】切换到正视图，选择【画笔】工具（图21），绘制出需要的样条，选择【点模式】按【ctrl+A】将点全部选择，单击鼠标右键选择【倒角】，摁住鼠标拖动，使【样条】变得圆滑（图22）。

Step.9

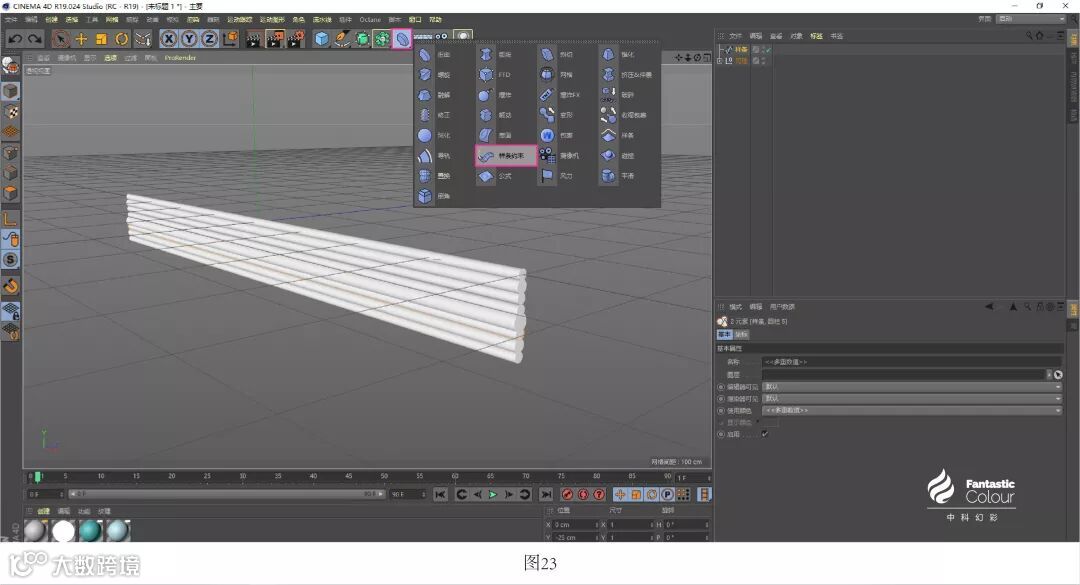

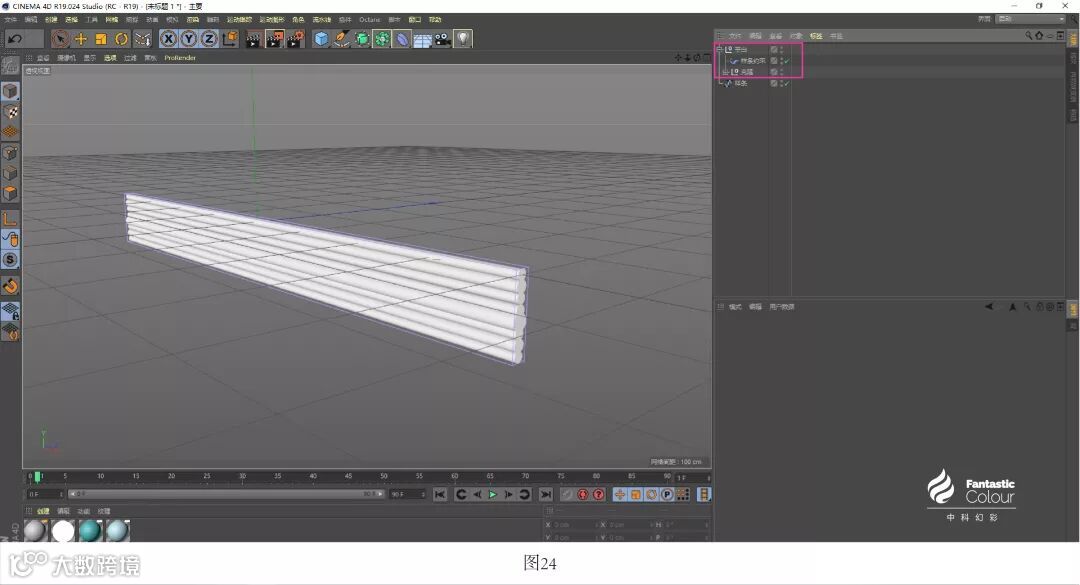

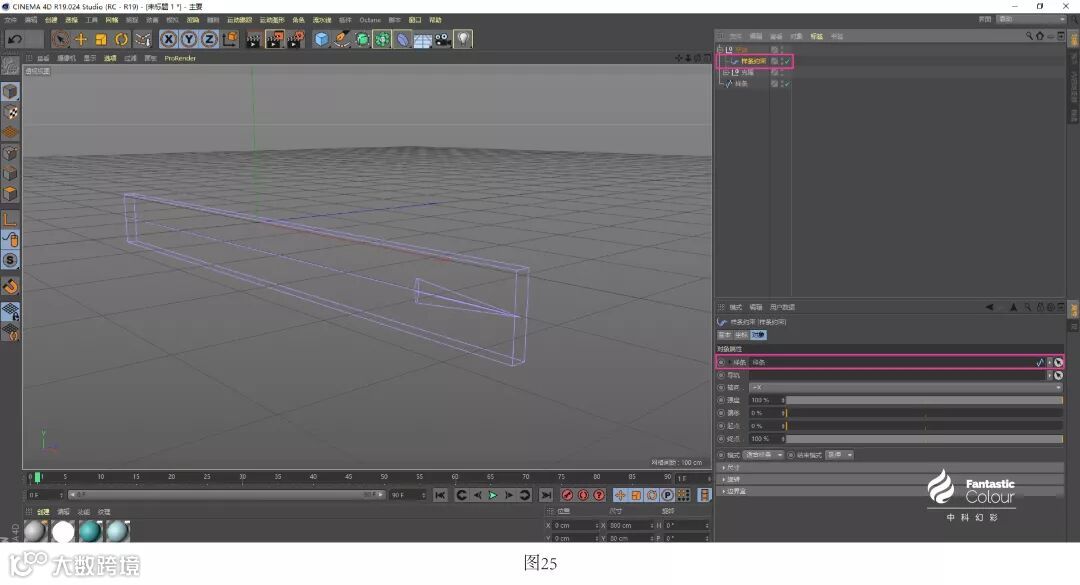

切换到正视图，添加【样条约束】（图23），和【克隆】按【Alt+G】编组（图24），选择【样条约束】，将刚才调整好的样条曲线，拖到【属性】面板里的【样条】选项框里（图25）。按【R】键，调整方向自己满意为止。

Step.10

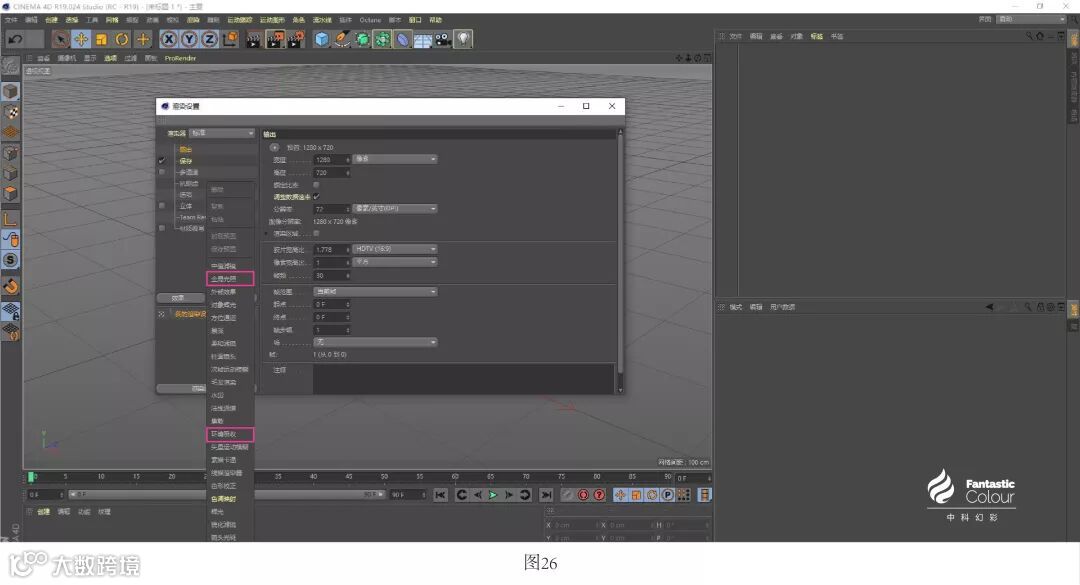

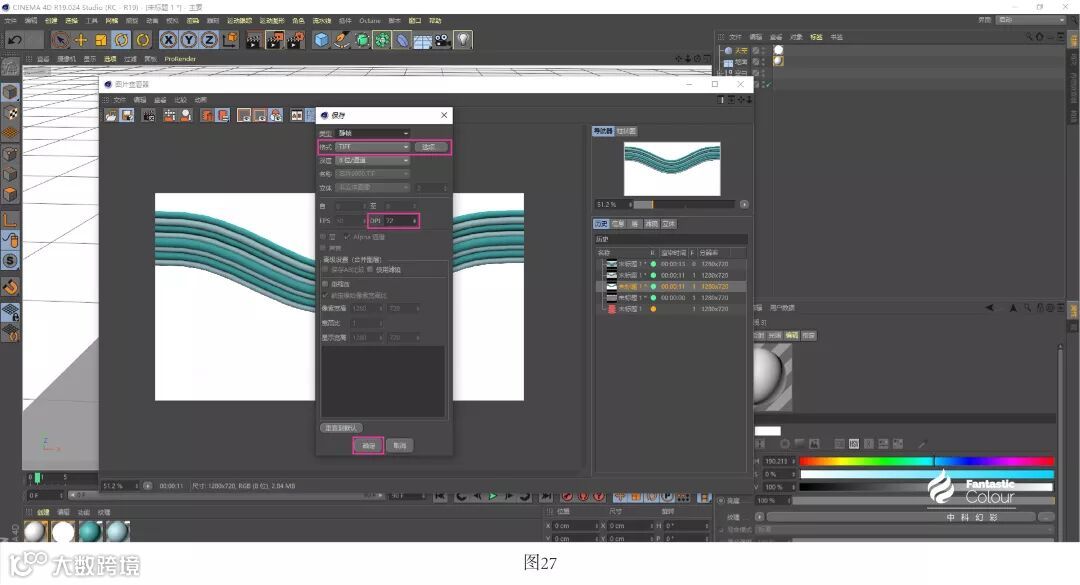

将上一个模型的【天空】和【地面】以及材质球复制过来，按【Ctrl+B】打开渲染设置，添加【全局光照】和【环境吸收】效果器（图26）。渲染完成后选择【保存格式】和【DPI】（图27），在PS里打开刚才导出的渲染图，截取需要的部分，添加装饰元素即可。

模块化教程 零基础学习

快速掌握科研绘图核心方法

一学就会，立马上手！

快速、扎实、高效地提高科研绘图技巧

SCHEDULE

培训行程

2019年10月5-6日济南·济南大学

2019年10月12-13日北京·中科院过程所

2019年10月19-20日长春·吉林大学

2019年10月26-27日上海·中科院营养所

2019年10月26-27日广州·华南理工大学

2019年11月2-3日杭州·浙江大学

2019年11月9-10日西安·西安交通大学

2019年11月16-17日福州·福建医科大学

（具体报名入口详见下文）

作为一家与Wiley®和RSC®有着密切合作的机构

我们从八千余幅封面插图作品中

总结出让编辑一见倾心的配图设计规律

帮助无数科研小白成功逆袭成为绘图达人

让众多数据惊人的学霸文章轻松“更上一分区”

作为国内领先的专业科研绘图企业，中科幻彩拥有百位硕博组成的设计师团队，深厚的科研背景+专业的设计水准=每年为超过1000个课题组制作超过3000幅论文配图作品+开课四年内举办超过200场科研绘图培训教授超过3000名学员。NSC金牌设计师，手把手教你如何从小白变大神！

Dr.Yin/Dr. Ding

北京大学博士

中科院化学所博士

中科幻彩设计总监

主讲老师毕业于北京大学、中科院化学所，拥有物理化学等专业博士学位，师从中国科学院院士，发表Nat. Commun./Sci. Adv./Adv. Mater.等SCI论文数篇，拥有深厚的科研背景，并受邀参与Science Nature Cell杂志中国主编圆桌对话会议，十年设计工作经验，制作顶刊封面作品一千余幅，为世界顶级学术期刊Science创作三维动画。

作为首批从事科学可视化表达的从业者，主编了国内首本月销量过万的科研绘图工具书《科研论文配图设计与制作从入门到精通》，目前已拥有百余场线下绘图培训的经验，其通俗精炼的授课风格和实践性突出的技能强化，每场培训的好评率均在99%以上，让近3000名零基础学员从小白入门科研绘图，并培养了一批水平高超的科研绘图设计师。

如果你是没基础的科研小白，不要担心入门难，因为我们90%以上的学员都是零基础，经验丰富的金牌讲师，手把手带你从入门到精通；

如果你是有基础的老司机，不要担心课程只是蜻蜓点水浮于表面，充实的案例教学模式，带你挖掘更多隐藏技能，游刃有余玩转各种科研绘图软件。

科研绘图·学术图像专题培训

（基础班）

课程内容

“高颜值”论文配图的基本标准

▲国际期刊投稿对图片的标准清单解读：版式、分辨率、格式、色彩模式；

▲掌握所投期刊的要求，如何利用高质量配图博得审稿人的认可，做到“投其所好”；

▲科研论文配图的图像学知识：位图与矢量图的不同适用场合及优劣对比、原始图像获取的注意事项、投稿返修图片问题汇总分析、各种图像格式的适用场合及优劣对比；

▲结合实例，讲解论文配图常见设计误区及标准解决方案；

▲科研论文配图的设计思路：构图、箭头、线条、文字、配色以及形象化的表现手法

图像数据的美化处理

▲电子显微镜等成像设备的采图原理、及其数据处理差异、采图参数；

▲SCI杂志对图像的尺寸要求、采图原则、后处理注意事项；

▲照片类图像数据的色彩校正深入分析讲解：图像剪裁、颜色匹配、颜色通道合成、明暗对比优化、电镜伪彩上色、黑场白场中性灰场等详解、多图像排版、某些图片数据如何获取原始图等；

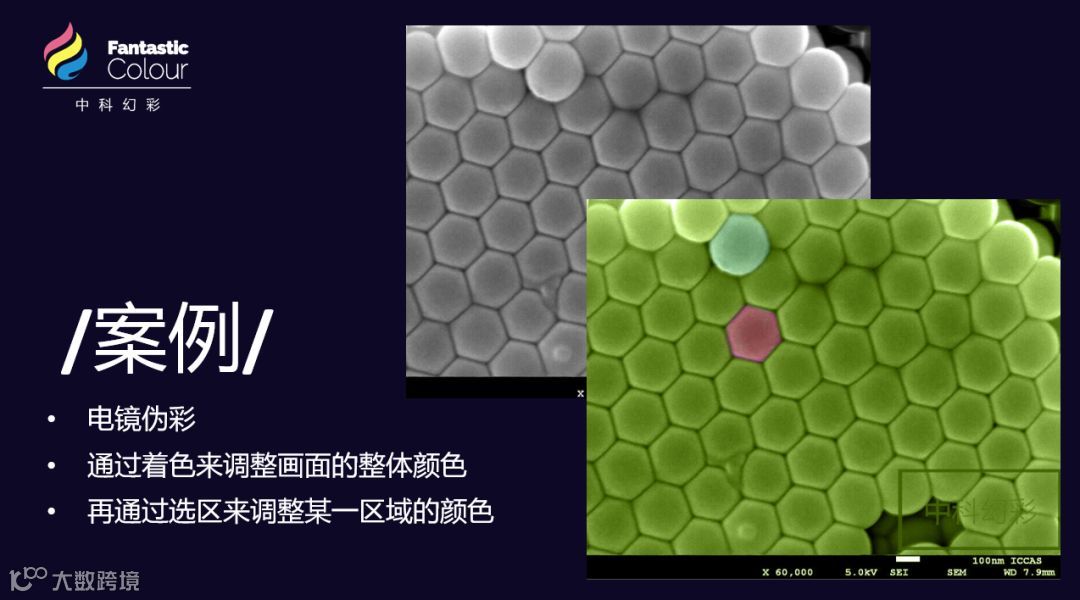

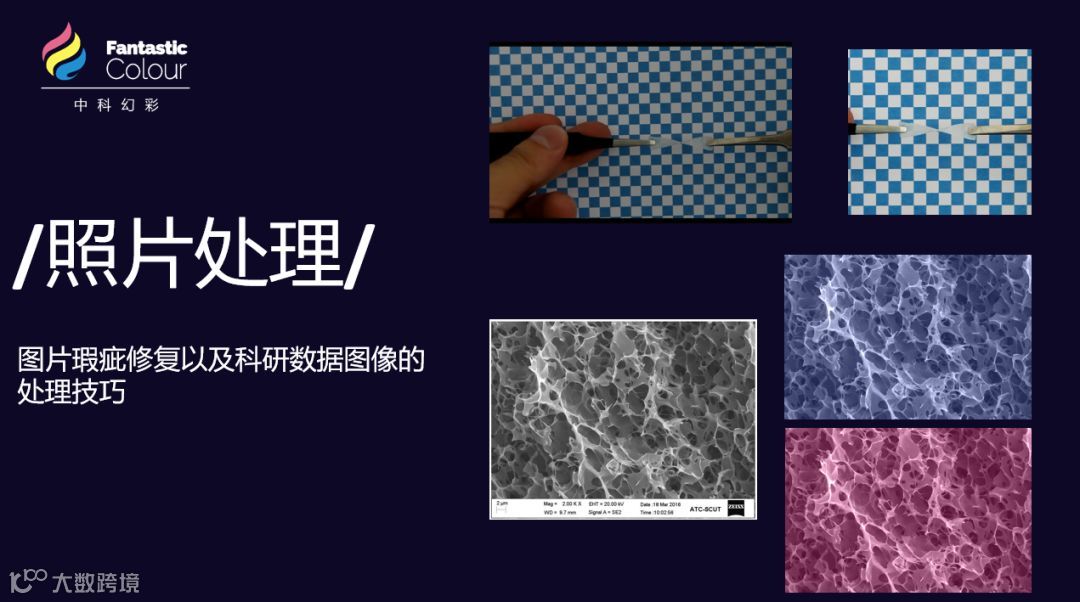

▲电镜图的伪彩上色处理，纳米球尺寸/粒径分布测量，光照不均校正/物镜污渍去除，白平衡的规范化调节；

▲图片瑕疵修复及科研论文配图允许范围内的修改方式和操作；

▲图层/蒙版/曲线、调色：曲线/色阶、图像裁剪、像素/尺寸修改、自动拼接、测量、TEM照片上色。

『学习软件：Photoshop』

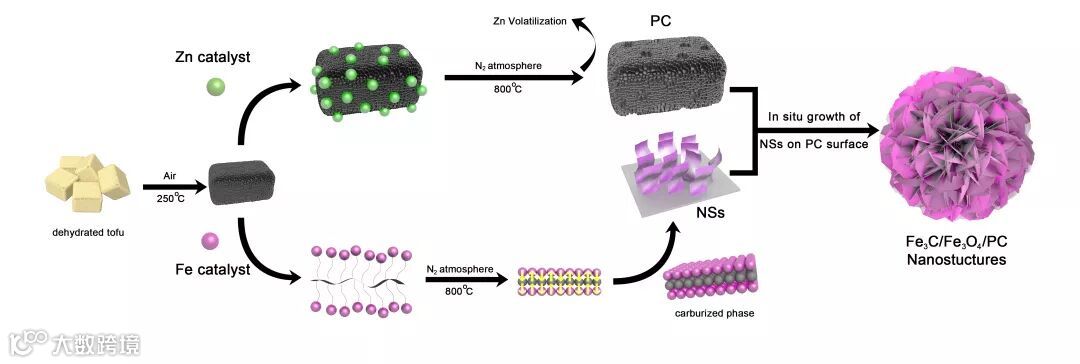

科研论文TOC&Scheme的设计制作

▲快速制作高质量科研论文插图的基本设计思路与流程，示意图绘制、配色入门、美化图表、论文大图排版、会议展报制作等。学员在老师的带领下练习由简单到复杂的案例，课程结束后学员有能力自己制作Nature等顶刊级别的图表；

▲TOC内容图/Scheme流程图的基本要求，箭头标注的设置制作和使用标准，深入分析并详细解释如何思考布局、设置画布大小、字体与字号的选择、线条粗细、如何科学裁剪图片、如何精准排版、各种标注线和箭头的规范化处理、矢量绘图原理、常见效果及其实现、配色/字体/排版、论文配图要点及如何导出小体积高清图片；

▲AI常规操作及科技绘图常用工具，利用该软件进行数据图的修饰美化、二维图像的设计制作、流程图的排版整合，结合实例详细教授AI绘制科研配图的技巧和要点；

▲文章插图中基本图形的艺术化设计制作，深入剖析高级色彩搭配的要点，两色/三色搭配、主色/辅助色/点缀色、相近色/对比色、论文配色思路，并附赠超值资源包下载。

『学习软件：AI』

Photoshop在科研绘图中的应用

▲结合高档次杂志最新案例进行技术学习，核心技巧如图层/蒙版/曲线、曲线/色阶、图像裁剪、像素/尺寸修改、自动拼接等重点功能；

▲学习高级抠像的常用技巧（并赠送人像美化技法和超值资源素材包下载），根据当场次学员科研背景，详细教授论文配图中常用图形绘制；

▲利用Photoshop实现艺术化封面/配图的设计，顶级杂志的封面设计技巧和基本思路，如何独立完成一张封面的设计。

『学习软件：Photoshop』

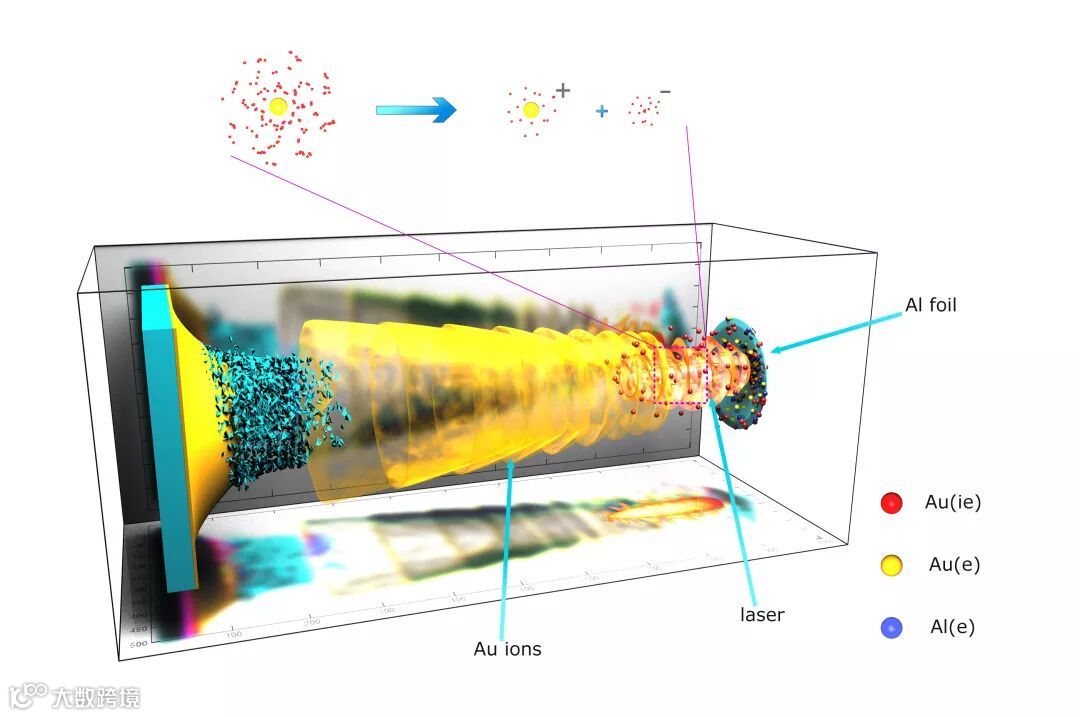

如何让你的配图更立体、更高级

▲三维绘图软件在科研论文配图设计中的重要应用，根据当场次学员科研背景进行特定模型素材的制作学习；

▲通过基础科研模型（如甲烷分子等）熟悉工具栏和基本操作，学习常用功能的快捷操作，常用工具的调用：快速创建准确分子模型晶格工具，创建任意弯曲的形状路径变形绑定工具，快速创建规律排列的晶体模型阵列工具，一次性创建大量相同模型散布工具，制作多孔模型布尔工具，自由形式工具绘制细胞表面的凹凸，软选择工具制作材料表面的鼓包等，学习使用Vray渲染器渲染模型和修改材质让图像更加立体生动。

『学习软件：3ds Max/C4D』

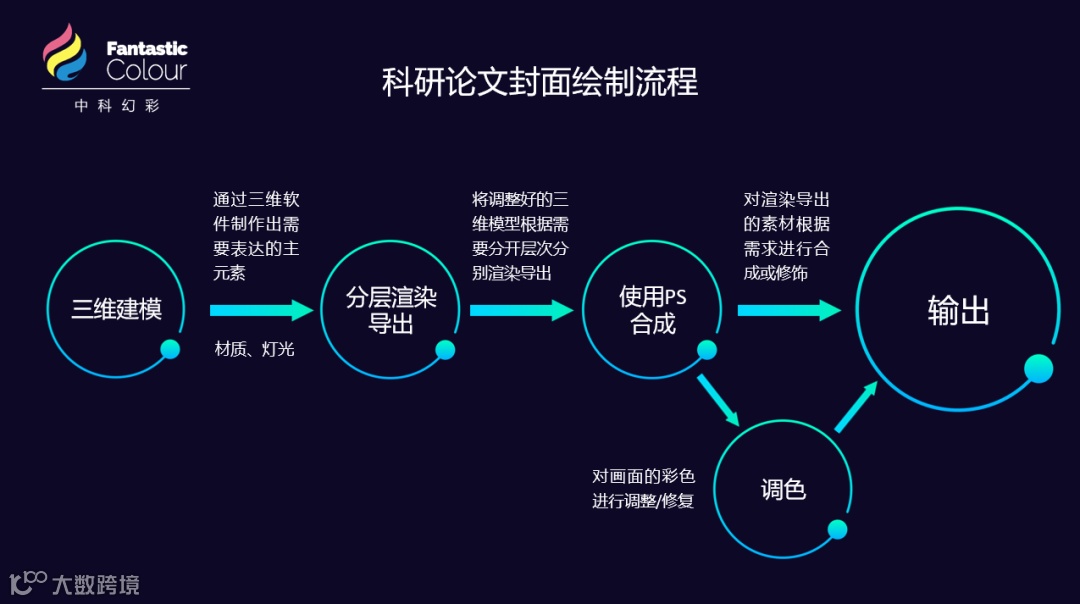

各种软件的综合运用

▲结合国际顶级SCI期刊杂志封面及配图进行实战训练，从设计思路的整理、模型的设计制作和图片内容的排版制作进行深度解析，手把手带领学员从零开始设计制作，综合运用包括Chem Office、Origin等科研作图软件以及Ps、AI、3ds Max/C4D等专业绘图软件的各种优势功能，教授PPT软件的高阶使用技巧，包括如何利用PPT制作技术路线图，反应机制图，基本几何图形如矩形/圆形/线条/多边形/箭头等，并使用填充，渐变，阴影等效果；

▲随课赠送原版科研绘图素材包以供学员课后投稿使用，掌握绘制常用图像处理/示意图，轻松应付日常应用场景，并具备以后自我提升的方法能力。

『学习软件：Chem Office、Origin、PPT、3ds Max/C4D』

课程目标

▲熟练使用国际通用的论文配图制作软件Photoshop、Illustrator、3ds Max及其他图表制作软件；

▲配合制作出符合国际规范的、可投稿至世界任何国际期刊的高质量论文配图；

▲掌握所投期刊的要求，如何利用高质量配图博得审稿人的认可，做到“投其所好”；

▲科研论文配图的设计思路：构图、箭头、线条、文字、配色以及形象化的表现手法；

▲毕业答辩、成果汇报、项目申请书撰写、著作编纂等工作中，需要高质量图片均可轻松应对。

✔不犯错图像错误；

✔提升日常图像处理效率、准确度；

✔具备部分高级图像分析能力。

案例展示

课程福利

报名后可无限次参加中科幻彩科研绘图同类课程，并随课赠送科研绘图工具书、必备软件下载安装和常用绘图素材包，课后学员交流群持续讨论学习/专业讲师答疑指导。

必备科研绘图软件及素材包下载安装

课程结束颁发科研绘图技能培训结业证书

根据课程安排赠送教材

学员群课后交流讲师随时解答

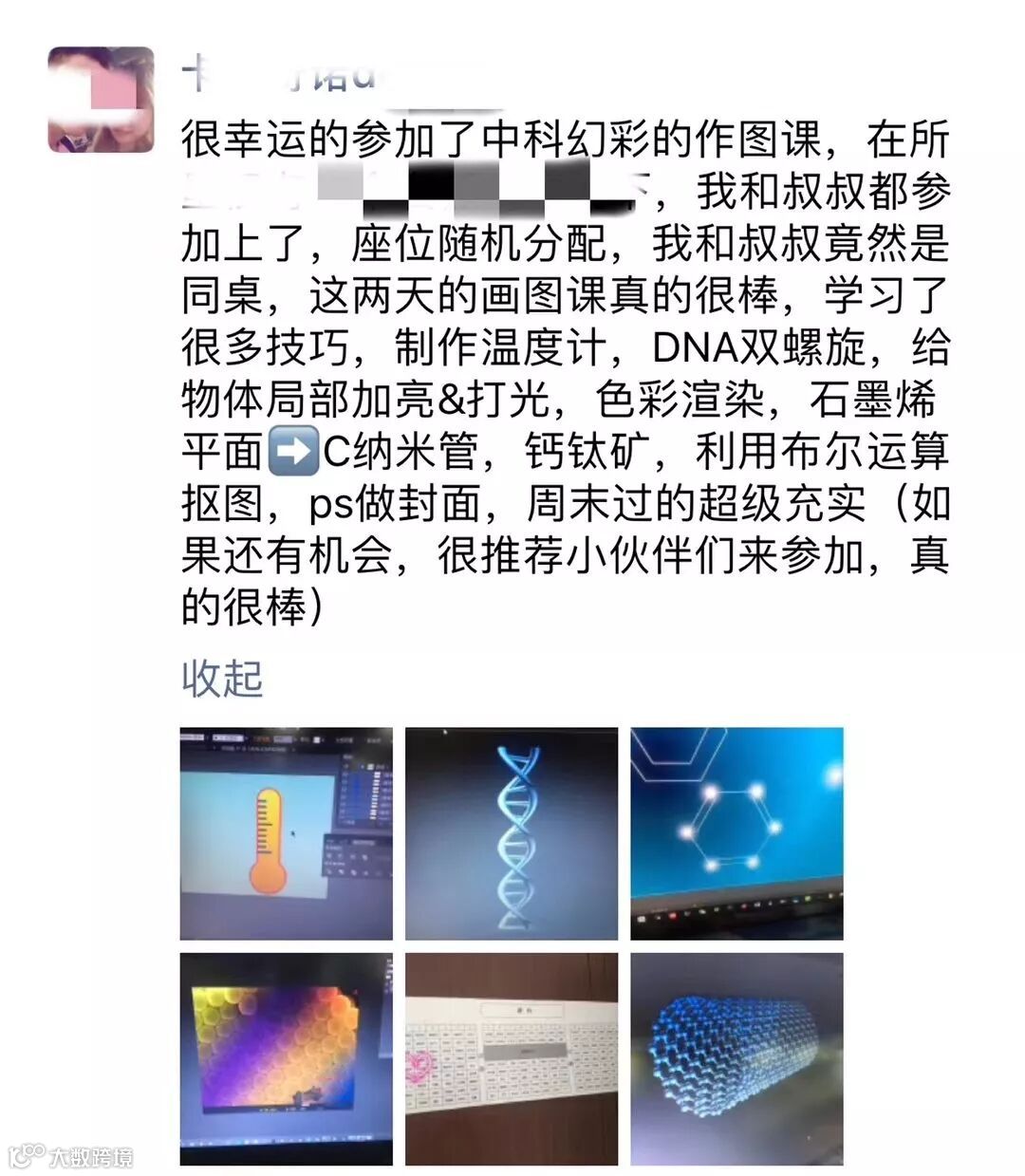

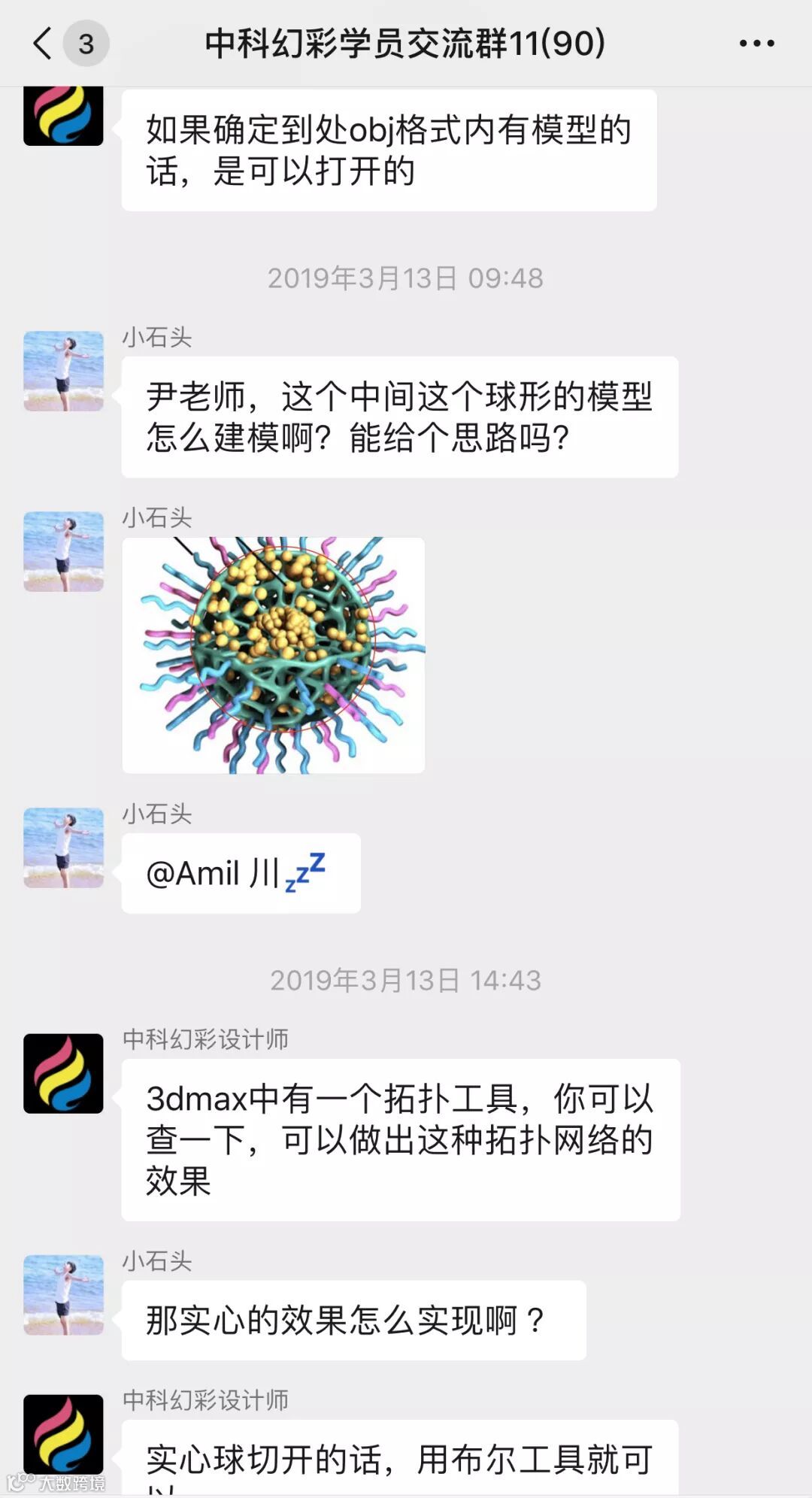

学员培训后的感受

学员作品

课程特色

★特色一：无论是3ds Max、Photoshop还是AI都不是专为科研人员而开发。我们课程将从科研实例出发，帮助学员掌握各种技巧和套路，轻松玩转绘图软件。

★特色二：讲师总结八千余幅科研配图设计经验，带领学员快速入门科研绘图，从设计思路到建模组装、图片渲染，掌握科研中常见模型的绘制方法和图片美化的能力。

★特色三：将化学、物理、生物、材料等领域中典型模型作为实战案例，同时根据学员专业背景进行素材整理，量身定制课程内容，将学以致用发挥到极致。

★特色四：建立专属学员微信群，课前专业助教协助安装软件下载素材包，课后讲师长期群内随时答疑，不定期推送绘图技能提升小视频，帮助学员轻松应对科研绘图中的常见难题。

★特色五：我们承诺：学员一次报名，终身免费复学。无需担忧学不会、学不精，只要你愿意学，幻彩保证奉陪到底。

报名方式

时间地点：

2019年10月5-6日济南·济南大学

2019年10月12-13日北京·中科院过程所

2019年10月19-20日长春·吉林大学

2019年10月26-27日上海·中科院营养所

2019年10月26-27日广州·华南理工大学

2019年11月2-3日杭州·浙江大学

2019年11月9-10日西安·西安交通大学

2019年11月16-17日福州·福建科医大学

（更多场次请扫描下方二维码，表单中的场次实时更新）

注册费用：

原价：2990元/人

团报价：2790元/人（3人及以上）

报名咨询：17686689807（微信同号）

备注：如有专场培训需求，可安排讲师赴贵单位开展专场培训，专场培训价格更优，详询请加课程助理微信：wuruixue2910

提供正规发票（包括会议注册表、邀请函等报销材料）、费用包含两日午餐，住宿及其他费用自理。

老学员复听不再重复安排午餐和资料，请提前联系课程助理报名，并携带身份证现场签到。

扫描二维码在线填写报名表，工作人员会在收到报名信息的第一时间电话联系确认相关信息。表单报名如出现异常，请联系助教️18560061984（微信同号）

缴费方式：

▷ 银行转账汇款

开户行：北京银行中关村海淀园支行

收款单位：北京中科幻彩动漫科技有限公司

银行账号：20000030083400006498686

备注：姓名+单位+场次

▷ 支付宝转账

企业支付宝账户：zhongkehuancai@126.com

请核对户名：北京中科幻彩动漫科技有限公司

▷ 现场刷卡/现金

培训当天可刷公务卡或现金或微信支付，请扫码填写报名信息以便我们提前为您准备发票等报销手续。

常见问题

科研绘图·学术图像专题培训

（高阶班）

如果你有一定的科研绘图基础，想深入学习更全面的设计技能，实现独立设计封面的专业化水平，我们特为有一定绘图基础和已经参加过基础班学习的老学员开设了科研绘图“高阶班”。

课程特色

1.拥有多年顶刊设计经验的金牌设计师，深度开发你的审美与设计技能

2.学成之后，学员们可以像设计师一样游刃有余地画图，不仅能够彻底解决自己的论文配图，甚至可以凭借一身绘图技能小赚一笔

3.此课程仅对有一定绘图基础的学员开设，入学需要通过测试哦。未达到高阶班入学要求的小伙伴，我们提供基础班➕高阶班的打包课程

4.每期课程仅招收15名学员，根据学员时间安排设置培训日程安排。我们承诺：学员一次报名，终身免费复学。无需担忧学不会、学不精，只要你愿意学，幻彩保证奉陪到底。

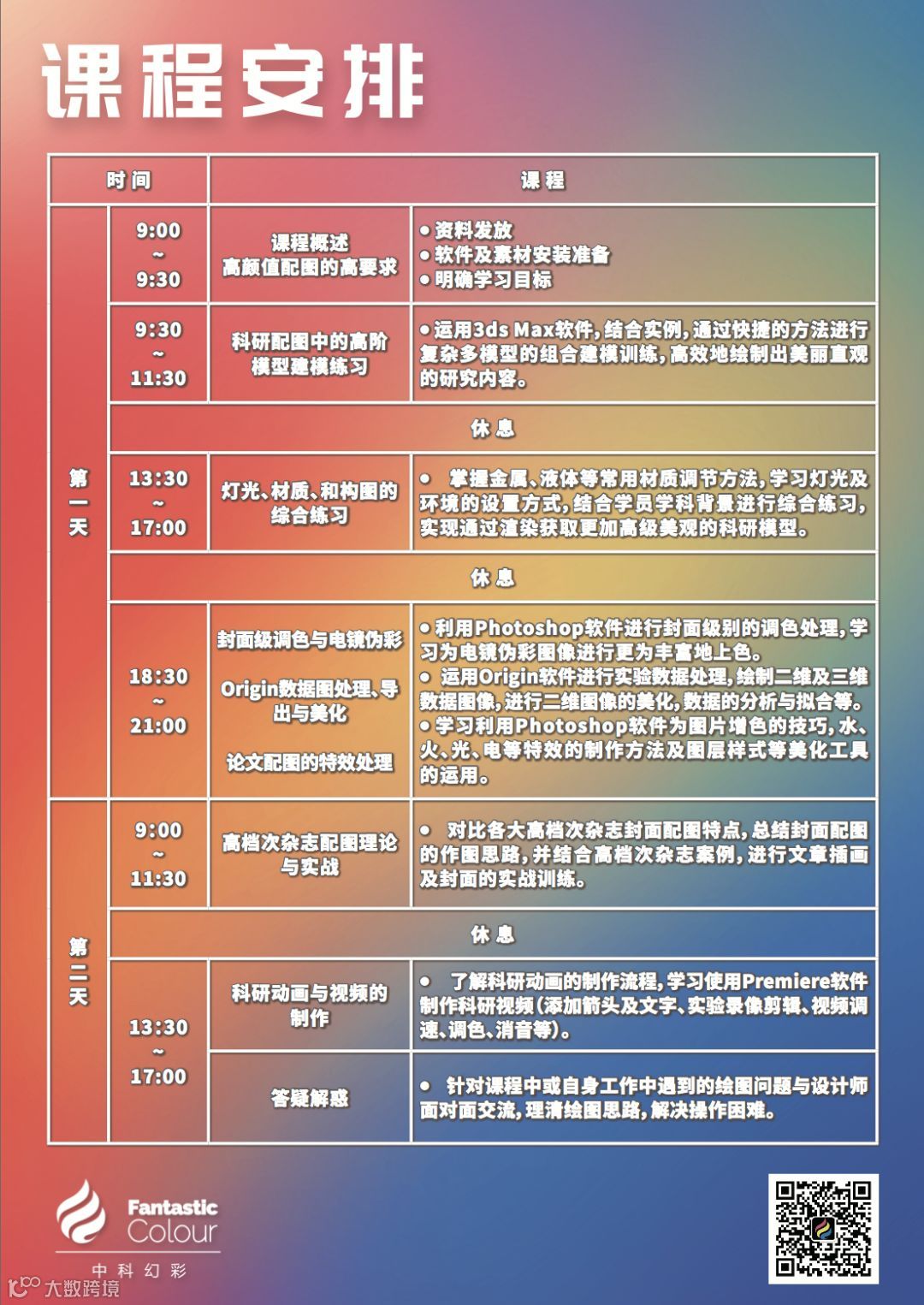

课程内容
