文章严谨有条理
比不上结构清晰的TOC
想让编辑和读者眼前一亮
你的TOC还需要一点小心机

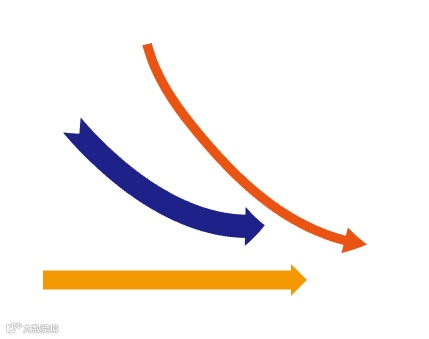

百转千回的弧度
清新脱俗的纹路
我们今天要说的
是TOC中的“逻辑扛把子”

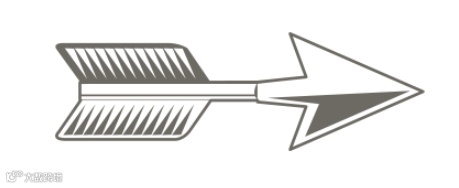

箭头
展示文章条理
彰显思辨能力
箭头在TOC中的重要性不言而喻
还在千篇一律地用PPT绘制箭头吗？
今天教大家用Ps和AI快捷制作形状各异的箭头
让你的插图与众不同
更具表现力！
>Tips<
文末还有视频技巧分享哦
专业的团队 成熟的课程
更加系统地提升科研绘图技能
请点击下方链接
01

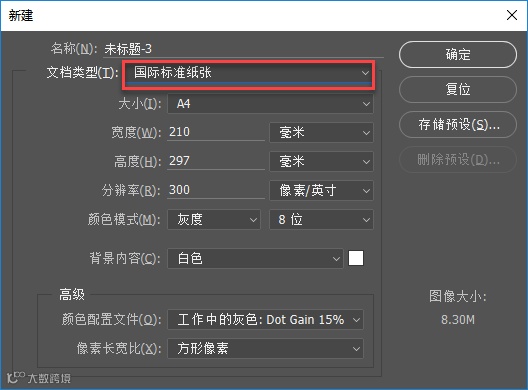

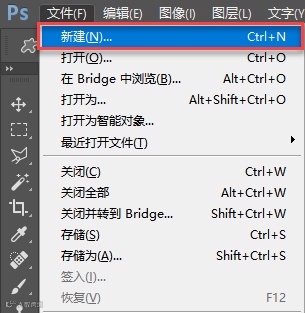

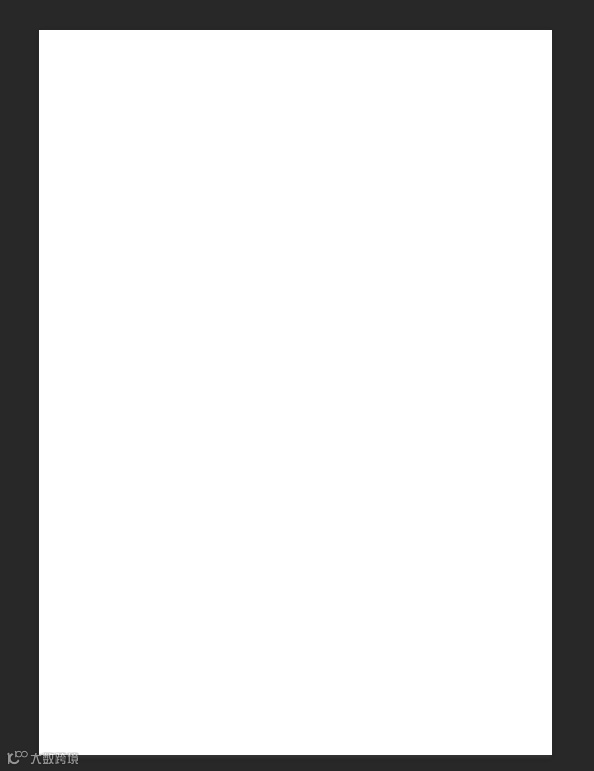

打开Photoshop，在文件下找到“新建”，文档类型选择“国际标准纸张”，如图1、图2所示。
图1
图2
02
在工具栏中找到“自定形状工具”，在“选项”下就能看到各种各样的箭头如图3、图4。
图3
图4
03
选中其中一个，按住<Shift>在画布上进行拖动就可以绘制出想要的箭头形状，如图5所示。
图5
04

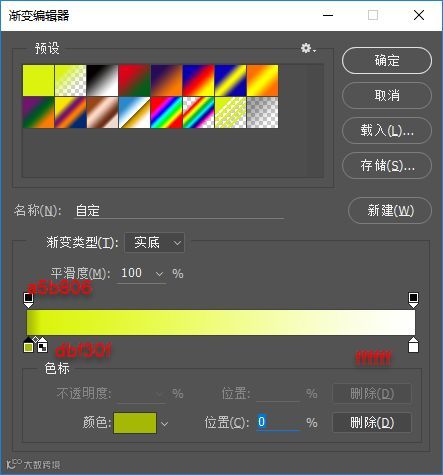

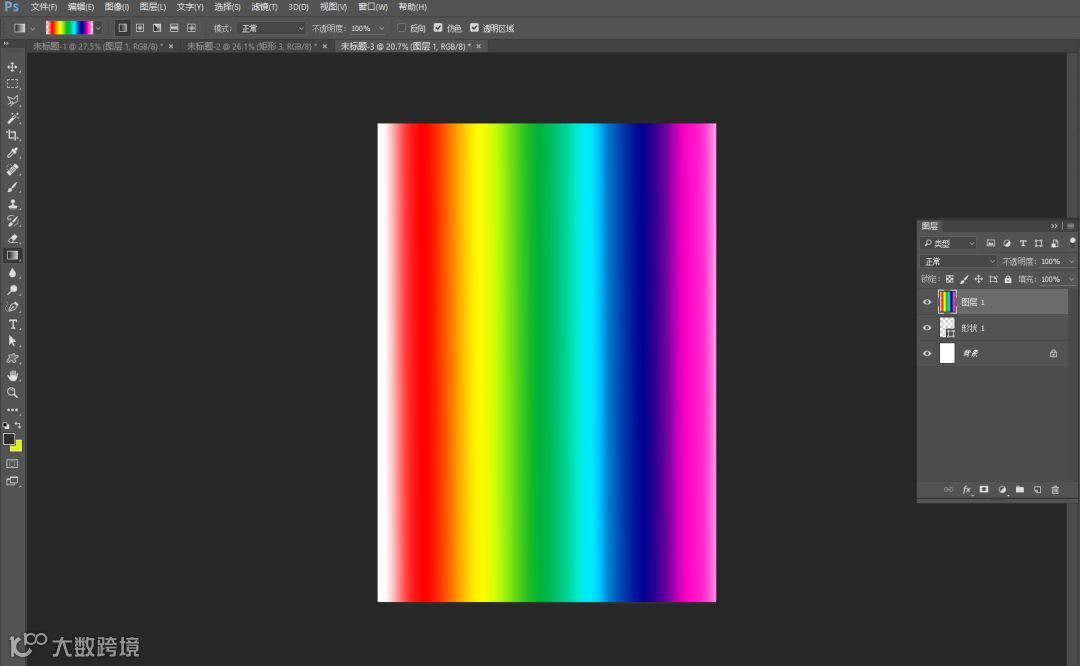

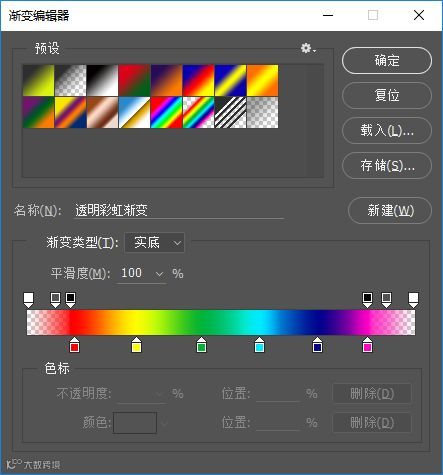

但是Photoshop提供的形状都是黑白的，并没有颜色，我们需要为其添加颜色。在图层窗口中，新建一个图层，然后在工具栏中找到 “渐变工具”，打开“渐变编辑器”，设置合适的颜色渐变，设置合适的渐变模式，然后在画布中进行拖拉就能实现颜色的渐变，如图6、7、8、9所示。
图6
图7
图8
图9
05

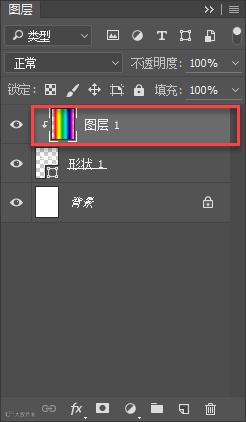

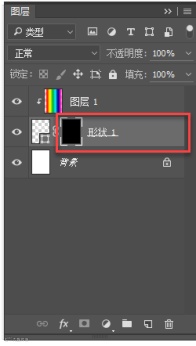

新建图层的渐变已经把下一层的箭头完全遮盖，我们选择新建的图层，通过<Alt+左键>来实现剪贴蒙版的功能，从而使上一层的颜色只对下一层有图形的地方产生影响，如图10、11所示。
图10
图11
06

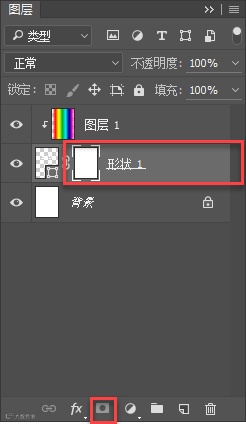

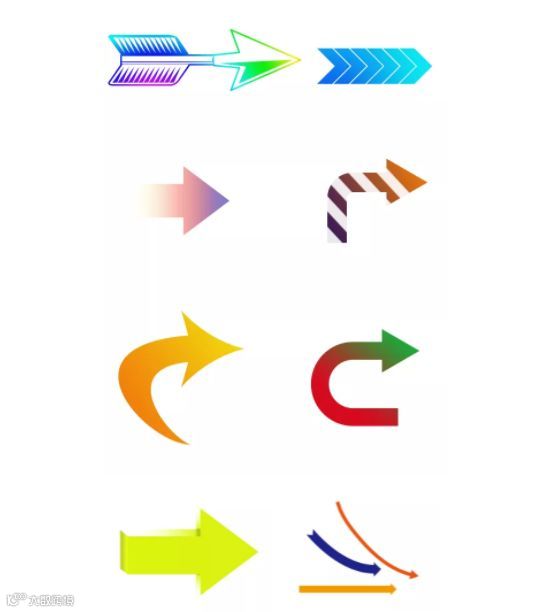

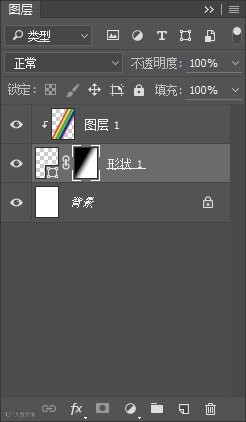

本节开始的所有箭头都采用了跟上述步骤一样的方法来制作，除此之外我们可以对形状图层采用添加图层蒙版来实现箭头从无到有的渐变。在图层窗口选中形状图层，然后对它实行“图层蒙版”命令，图形并未发生任何变化，如图12、13所示。
图12
图13
07

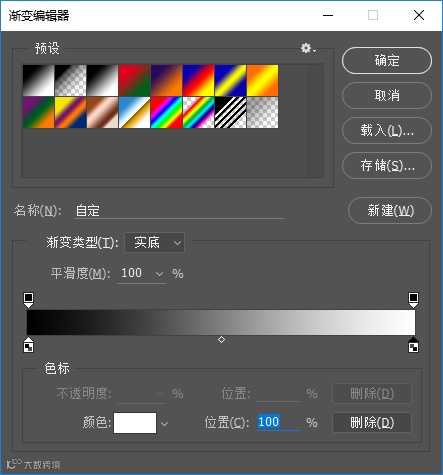

在工具栏中找到“油漆桶工具”，将前景色设置为黑色R:0,G:0,B:0,选中图层蒙版，将其变为黑色，画布中的图形都消失，此时我们使用渐变工具，颜色选择从黑到白色的渐变，如图14、15、16所示。
图14
图15
图16
08

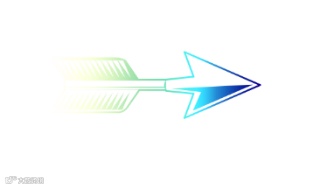

此时选中图层蒙版，使用渐变工具对其进行拖拉，就有图形显示出来，渐变的图形也就制作而成，如图17、图18所示。图层蒙版的原理是，当蒙版为黑色，被蒙版的图层不透明度为0；当蒙版为白色，被蒙版的图层不透明度为100%；当蒙版颜色介于白色和黑色之间时就根据颜色的灰度来表示其不透明度，不透明度介于0到100%之间。
图17
图18
09

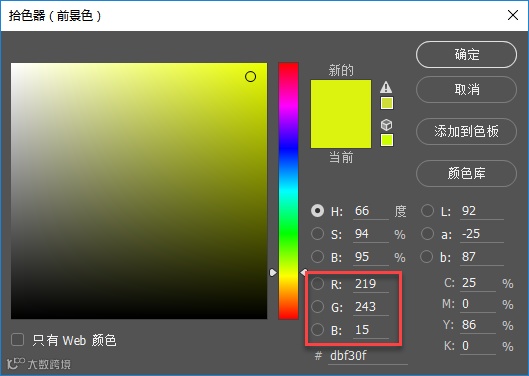

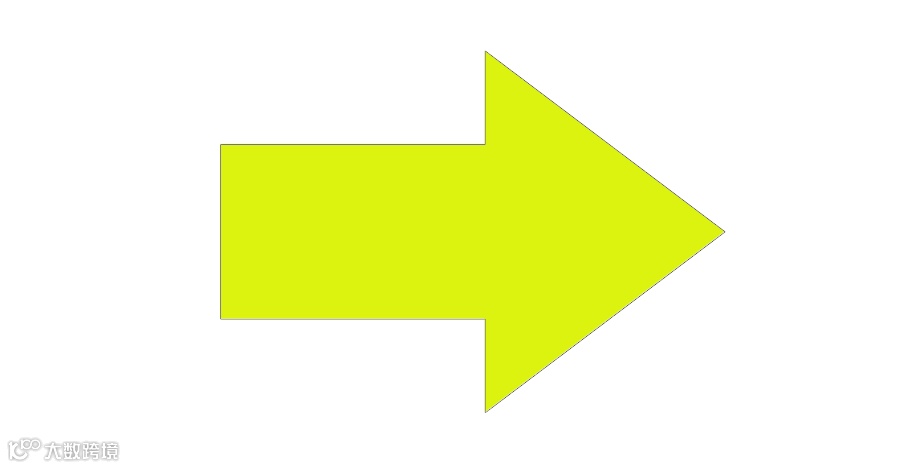

下面是立体箭头的制作。我们快速地使用“自定形状工具”绘制出一个不同的箭头，将箭头的填充颜色设置为R:：219,G:：243，B:15，如图19、20、21所示。
图19
图20
图21
10

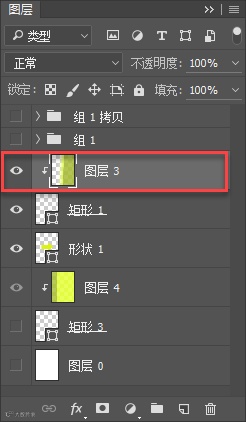

沿着箭头水平的方向绘制一个白色的矩形，然后新建图层，使用渐变工具使其颜色渐变，颜色的设置如下图所示，然后用它对矩形实行剪贴蒙版，如图22、23、24所示。
图22
图23
图24
11
对箭头的其余部分也进行类似的操作，一个立体的箭头就制作完成，如图25、26、27所示。
图25
图26
图27
12

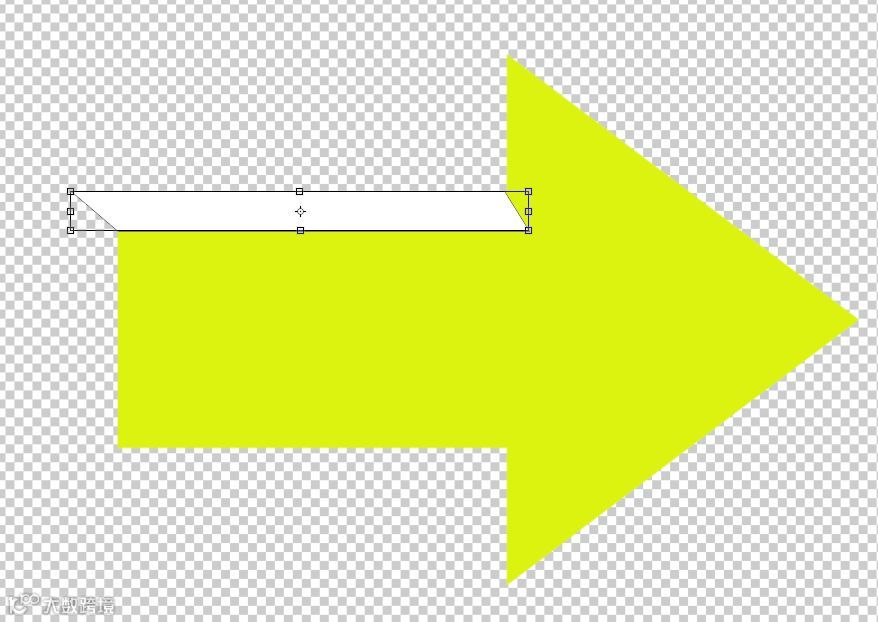

在绘制矩形过之后，为了使形状与箭头匹配，需要对矩形进行调整，使用快捷键<Ctrl+T>，然后再按住<Ctrl>键移动四个点来改变其形状，如图28所示。
图28
13

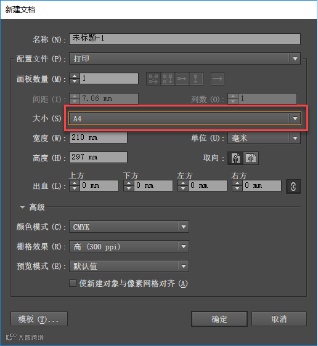

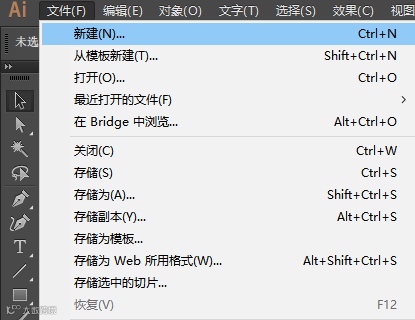

除了Photoshop之外，AI也能很方便的制作一些常用的箭头。类似于步骤01的操作，我们在AI中新建画布，如图29、30所示。
图29
图30
14

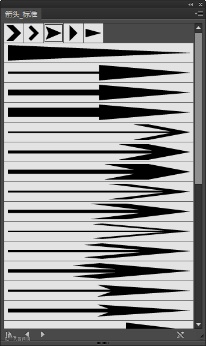

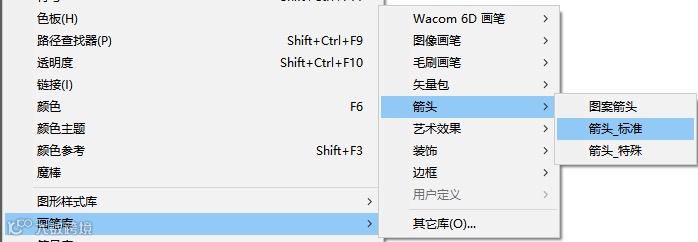

在窗口下拉菜单中找到画笔库，画笔库下找到箭头，箭头找到箭头_标准，就会出现各种箭头的窗口，如图31、32所示。
图31
图32
15
在工具栏中选择“画笔”工具，选中任意的箭头进行绘制，通过改变其描边可以改变箭头的颜色，同时绘制出来的曲线可以通过调整各个锚点的曲率和影响范围来改变箭头的形状，如图33、34、35所示。
图33
图34
图35
16

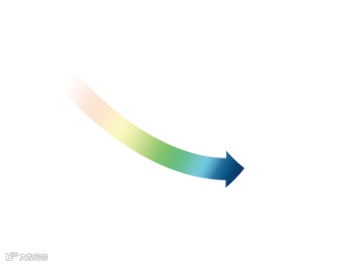

在AI中更实用的箭头画笔库可以很方便快捷地绘制各种形状的箭头，Photoshop中的箭头无法很便捷地实现弯曲，AI中的箭头的颜色智能是单一的颜色无法实现渐变，但是可以通过两者的结合来实现渐变。AI制作好的箭头，将其复制到Photoshop当中，粘贴时选择形状路径，之后就可以像之前在Photoshop中的操作，实现颜色的渐变以及形状的渐变，如图36、37、38所示。
图36
图37
图38
征服了箭头
你的修炼才刚刚开始
想要快速进阶 一步到位
👇👇👇
我们等你
👇👇👇
作为一家与Wiley®和RSC®有着密切合作的机构
我们从五千余幅封面插图作品中
总结出让编辑一见倾心的配图设计规律
帮助无数科研小白成功逆袭成为绘图达人
让众多数据惊人的学霸文章轻松“更上一分区”
作为国内领先的专业科研绘图企业，中科幻彩拥有百位硕博组成的设计师团队，深厚的科研背景+专业的设计水准=每年为超过1000个课题组制作超过3000幅论文配图作品+开课四年内举办超过200场科研绘图培训教授超过3000名学员。NSC金牌设计师，手把手教你如何从小白变大神！
Dr. Yin/Dr. Ding
北京大学博士
中科院化学所博士
中科幻彩设计总监
主讲老师毕业于北京大学、中科院化学所，拥有物理化学等专业博士学位，师从中国科学院院士，发表Nat. Commun./Sci. Adv./Adv. Mater.等SCI论文数篇，拥有深厚的科研背景，并受邀参与Science Nature Cell杂志中国主编圆桌对话会议，十年设计工作经验，制作顶刊封面作品一千余幅，为世界顶级学术期刊Science创作三维动画。
作为首批从事科学可视化表达的从业者，主编了国内首本月销量过万的科研绘图工具书《科研论文配图设计与制作从入门到精通》，目前已拥有百余场线下绘图培训的经验，其通俗精炼的授课风格和实践性突出的技能强化，每场培训的好评率均在99%以上，让近3000名零基础学员从小白入门科研绘图，并培养了一批水平高超的科研绘图设计师。
如果你是没基础的科研小白，不要担心入门难，因为我们90%以上的学员都是零基础，经验丰富的金牌讲师，手把手带你从入门到精通；
如果你是有基础的老司机，不要担心课程只是蜻蜓点水浮于表面，充实的案例教学模式，带你挖掘更多隐藏技能，游刃有余玩转各种科研绘图软件。
课程内容
1
“高颜值”论文配图的基本标准
▲国际期刊投稿对图片的标准清单解读：版式、分辨率、格式、色彩模式；
▲掌握所投期刊的要求，如何利用高质量配图博得审稿人的认可，做到“投其所好”；
▲科研论文配图的图像学知识：位图与矢量图的不同适用场合及优劣对比、原始图像获取的注意事项、投稿返修图片问题汇总分析、各种图像格式的适用场合及优劣对比；
▲结合实例，讲解论文配图常见设计误区及标准解决方案；
▲科研论文配图的设计思路：构图、箭头、线条、文字、配色以及形象化的表现手法
2
图像数据的美化处理
▲电子显微镜等成像设备的采图原理、及其数据处理差异、采图参数；
▲SCI杂志对图像的尺寸要求、采图原则、后处理注意事项；
▲照片类图像数据的色彩校正深入分析讲解：图像剪裁、颜色匹配、颜色通道合成、明暗对比优化、电镜伪彩上色、黑场白场中性灰场等详解、多图像排版、某些图片数据如何获取原始图等；
▲电镜图的伪彩上色处理，纳米球尺寸/粒径分布测量，光照不均校正/物镜污渍去除，白平衡的规范化调节；
▲图片瑕疵修复及科研论文配图允许范围内的修改方式和操作；
▲图层/蒙版/曲线、调色：曲线/色阶、图像裁剪、像素/尺寸修改、自动拼接、测量、TEM照片上色。
『学习软件：Photoshop』
3
科研论文TOC&Scheme的设计制作
▲快速制作高质量科研论文插图的基本设计思路与流程，示意图绘制、配色入门、美化图表、论文大图排版、会议展报制作等。学员在老师的带领下练习由简单到复杂的案例，课程结束后学员有能力自己制作Nature等顶刊级别的图表；
▲TOC内容图/Scheme流程图的基本要求，箭头标注的设置制作和使用标准，深入分析并详细解释如何思考布局、设置画布大小、字体与字号的选择、线条粗细、如何科学裁剪图片、如何精准排版、各种标注线和箭头的规范化处理、矢量绘图原理、常见效果及其实现、配色/字体/排版、论文配图要点及如何导出小体积高清图片；
▲AI常规操作及科技绘图常用工具，利用该软件进行数据图的修饰美化、二维图像的设计制作、流程图的排版整合，结合实例详细教授AI绘制科研配图的技巧和要点；
▲文章插图中基本图形的艺术化设计制作，深入剖析高级色彩搭配的要点，两色/三色搭配、主色/辅助色/点缀色、相近色/对比色、论文配色思路，并附赠超值资源包下载。
『学习软件：AI』
4
Photoshop在科研绘图中的应用
▲结合高档次杂志最新案例进行技术学习，核心技巧如图层/蒙版/曲线、曲线/色阶、图像裁剪、像素/尺寸修改、自动拼接等重点功能；
▲学习高级抠像的常用技巧（并赠送人像美化技法和超值资源素材包下载），根据当场次学员科研背景，详细教授论文配图中常用图形绘制；
▲利用Photoshop实现艺术化封面/配图的设计，顶级杂志的封面设计技巧和基本思路，如何独立完成一张封面的设计。
『学习软件：Photoshop』
5
如何让你的配图更立体、更高级
▲三维绘图软件在科研论文配图设计中的重要应用，根据当场次学员科研背景进行特定模型素材的制作学习；
▲通过基础科研模型（如甲烷分子等）熟悉工具栏和基本操作，学习常用功能的快捷操作，常用工具的调用：快速创建准确分子模型晶格工具，创建任意弯曲的形状路径变形绑定工具，快速创建规律排列的晶体模型阵列工具，一次性创建大量相同模型散布工具，制作多孔模型布尔工具，自由形式工具绘制细胞表面的凹凸，软选择工具制作材料表面的鼓包等，学习使用Vray渲染器渲染模型和修改材质让图像更加立体生动。
『学习软件：3ds Max/C4D』
6

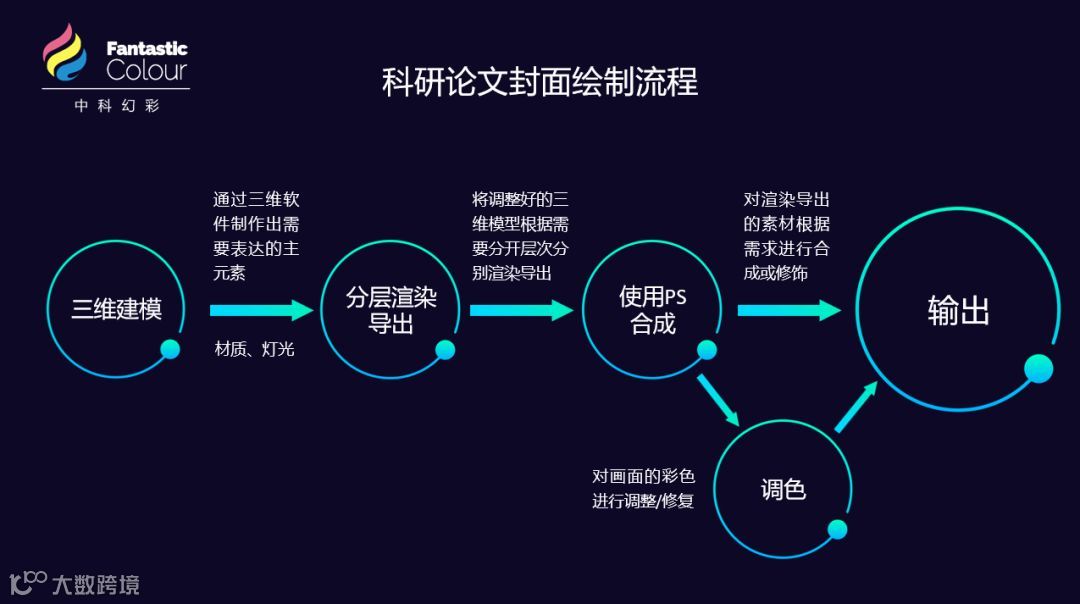

各种软件的综合运用
▲结合国际顶级SCI期刊杂志封面及配图进行实战训练，从设计思路的整理、模型的设计制作和图片内容的排版制作进行深度解析，手把手带领学员从零开始设计制作，综合运用包括Chem Office、Origin等科研作图软件以及Ps、AI、3ds Max/C4D等专业绘图软件的各种优势功能，教授PPT软件的高阶使用技巧，包括如何利用PPT制作技术路线图，反应机制图，基本几何图形如矩形/圆形/线条/多边形/箭头等，并使用填充，渐变，阴影等效果；
▲随课赠送原版科研绘图素材包以供学员课后投稿使用，掌握绘制常用图像处理/示意图，轻松应付日常应用场景，并具备以后自我提升的方法能力。
『学习软件：Chem Office、Origin、PPT、3ds Max/C4D』
课程目标
▲熟练使用国际通用的论文配图制作软件Photoshop、Illustrator、3ds Max及其他图表制作软件；
▲配合制作出符合国际规范的、可投稿至世界任何国际期刊的高质量论文配图；
▲掌握所投期刊的要求，如何利用高质量配图博得审稿人的认可，做到“投其所好”；
▲科研论文配图的设计思路：构图、箭头、线条、文字、配色以及形象化的表现手法；
▲毕业答辩、成果汇报、项目申请书撰写、著作编纂等工作中，需要高质量图片均可轻松应对。
✔不犯错图像错误；
✔提升日常图像处理效率、准确度；
✔具备部分高级图像分析能力。

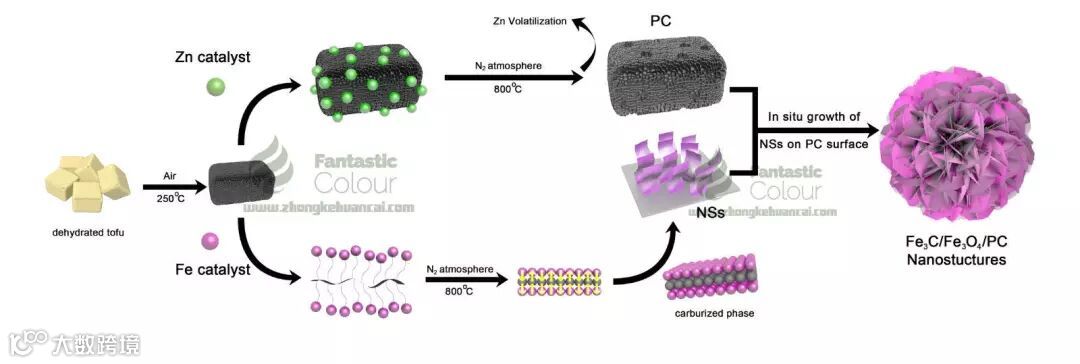

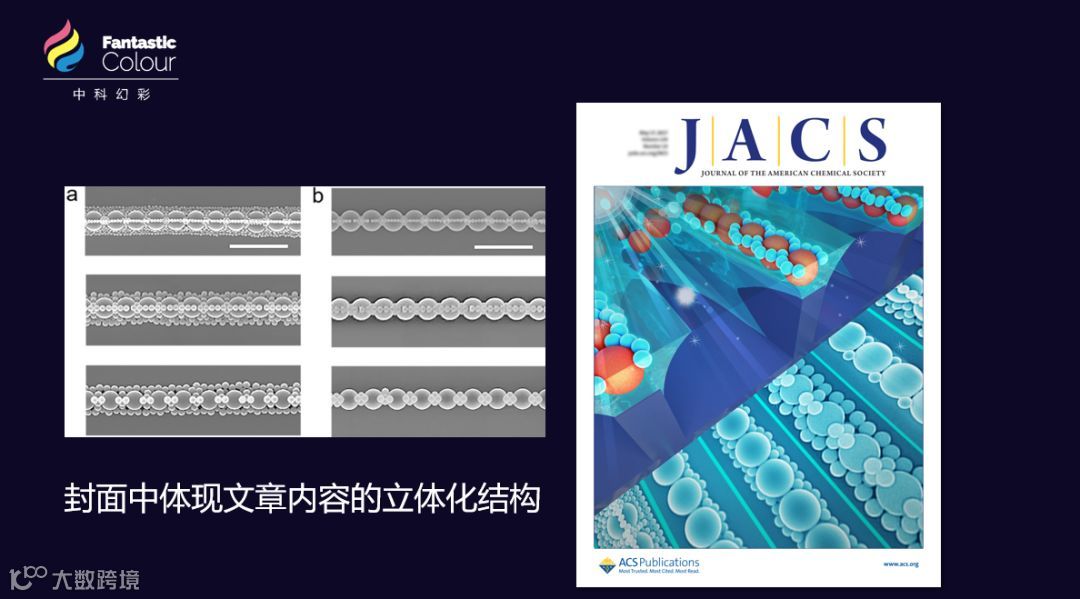

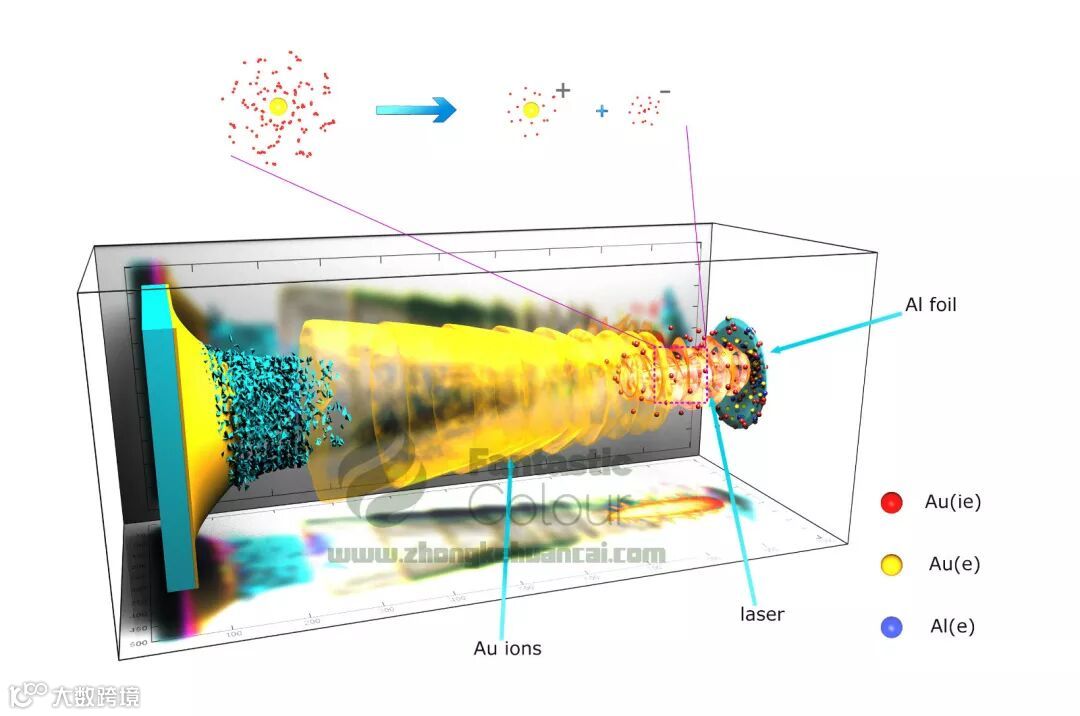

案例展示
课程福利
报名后可无限次参加中科幻彩科研绘图同类课程，并随课赠送科研绘图工具书、必备软件下载安装和常用绘图素材包，课后学员交流群持续讨论学习/专业讲师答疑指导。
必备科研绘图软件及素材包下载安装
课程结束颁发科研绘图技能培训结业证书
根据课程安排赠送教材

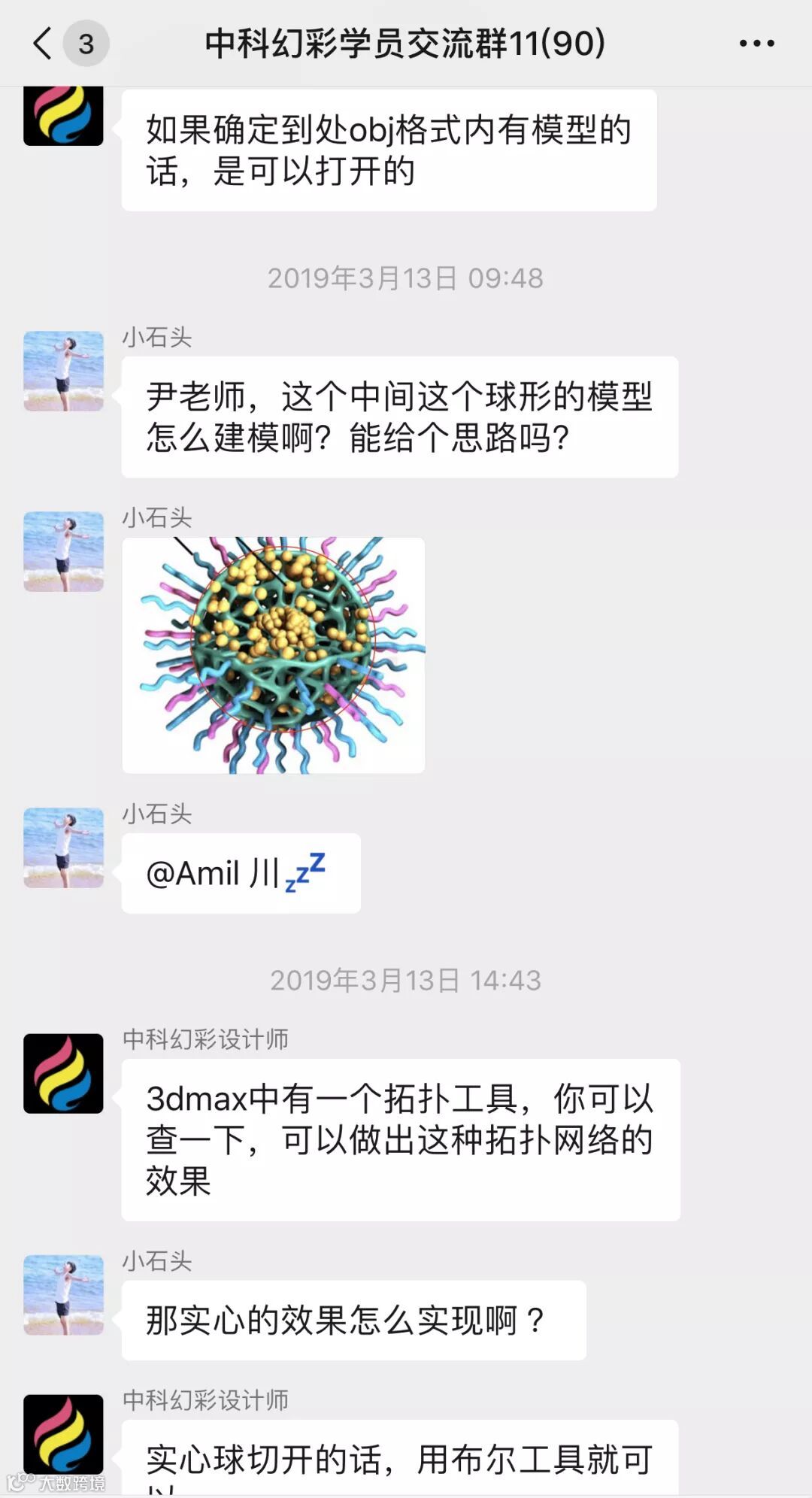

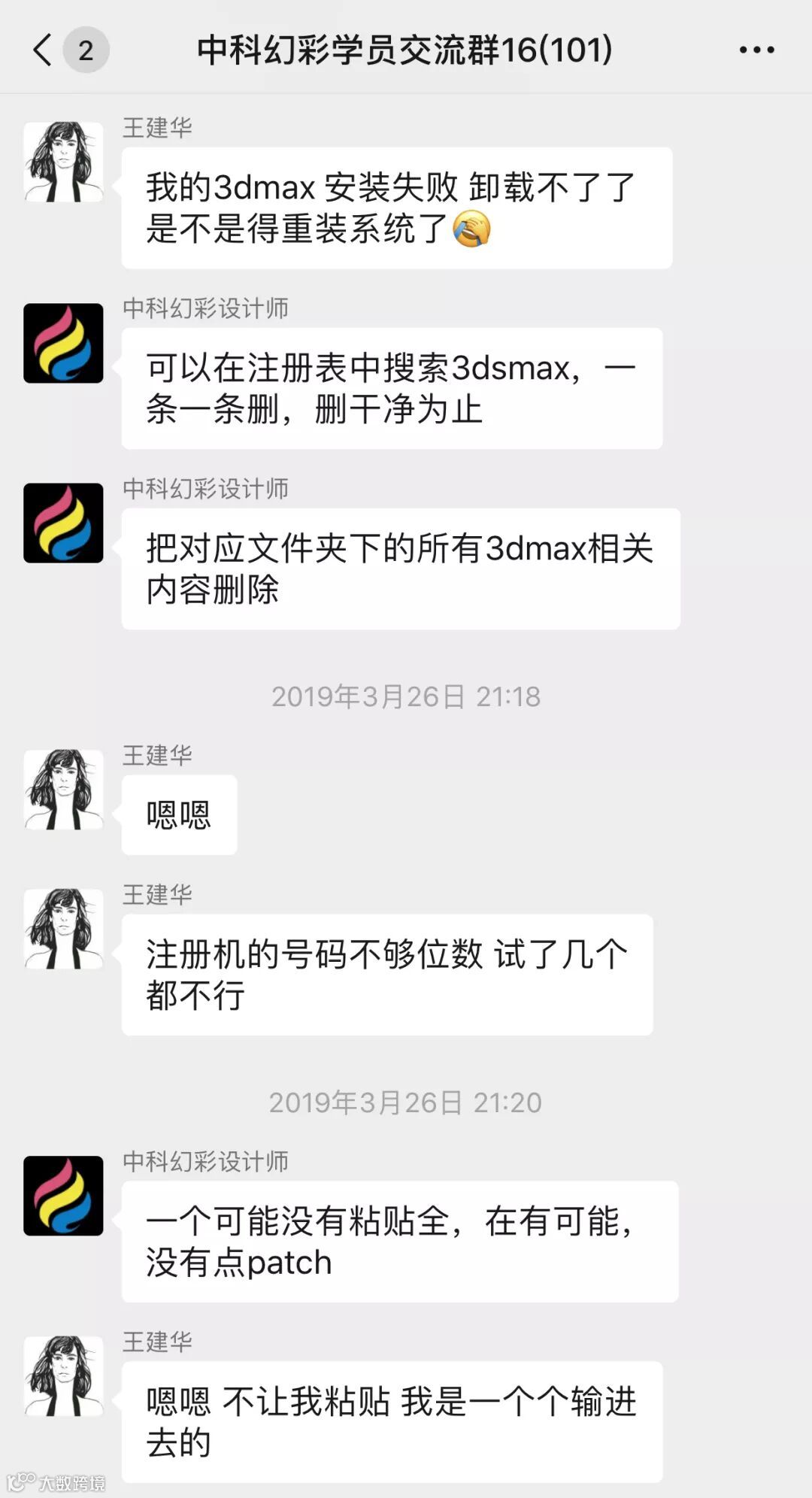

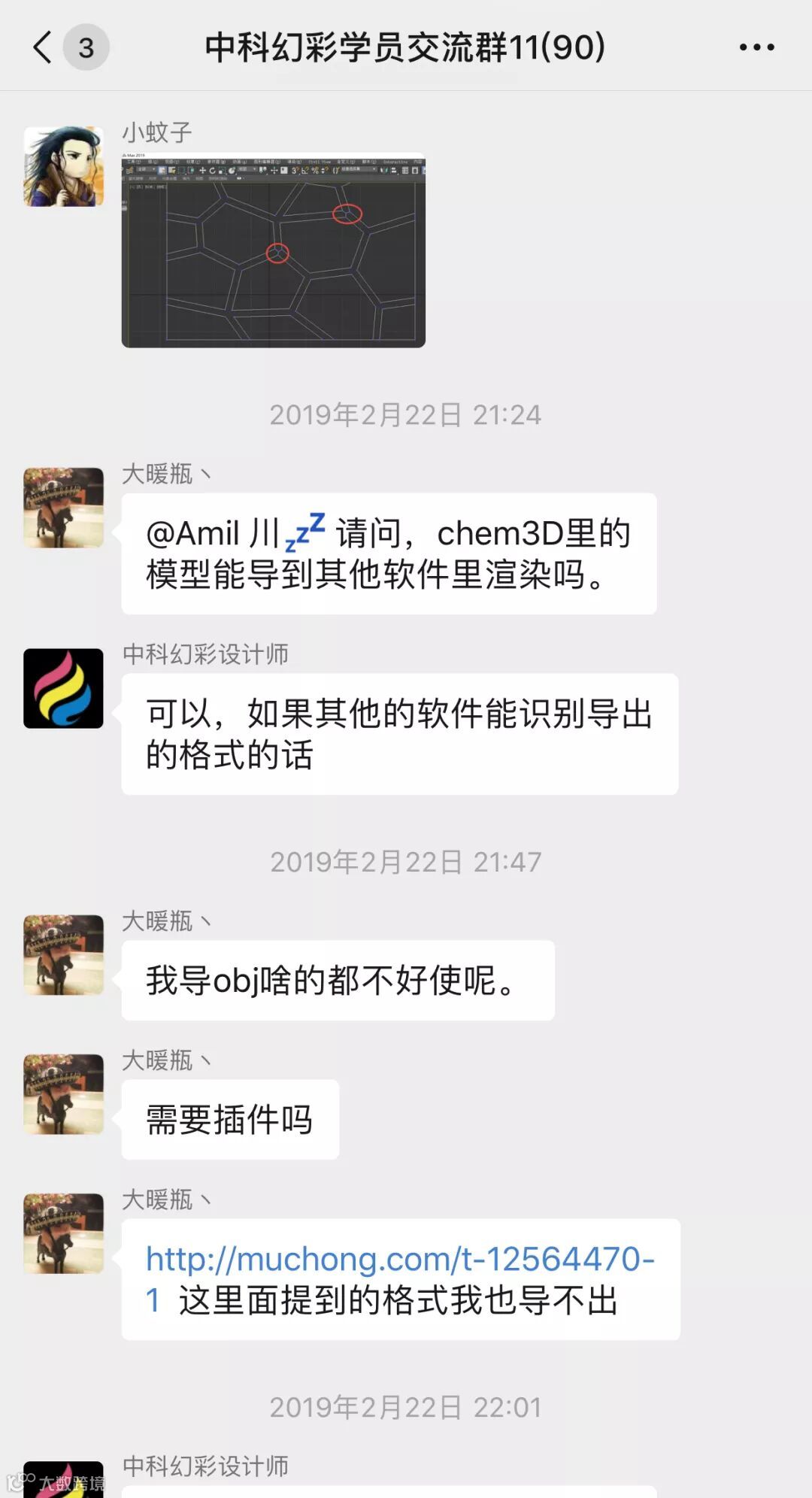

学员群课后交流 讲师随时解答
学员培训后的感受
学员作品
课程特色
★特色一：无论是3ds Max、Photoshop还是AI都不是专为科研人员而开发。我们课程将从科研实例出发，帮助学员掌握各种技巧和套路，轻松玩转绘图软件。
★特色二：讲师总结五千余幅科研配图设计经验，带领学员快速入门科研绘图，从设计思路到建模组装、图片渲染，掌握科研中常见模型的绘制方法和图片美化的能力。
★特色三：将化学、物理、生物、材料等领域中典型模型作为实战案例，同时根据学员专业背景进行素材整理，量身定制课程内容，将学以致用发挥到极致。
★特色四：建立专属学员微信群，课前专业助教协助安装软件下载素材包，课后讲师长期群内随时答疑，不定期推送绘图技能提升小视频，帮助学员轻松应对科研绘图中的常见难题。
★特色五：我们承诺：学员一次报名，终身免费复学。无需担忧学不会、学不精，只要你愿意学，幻彩保证奉陪到底。
报名方式
时间地点：
2019年7月20-21日 广州·华南理工大学
2019年7月24-25日 上海·上海第二工业大学
2019年7月27-28日 合肥·中国科学技术大学
2019年8月03-04日 天津·南开大学
2019年8月10-11日 北京·中科院过程所
2019年8月17-18日 深圳·深圳大学
2019年8月31-9月1日 大连·大连理工大学
（更多场次请扫描下方二维码，表单中的场次实时更新）
注册费用：
原价：2990元/人
团报价：2790元/人（3人及以上）
报名咨询：18560061984（微信同号）
备注：如有专场培训需求，可安排讲师赴贵单位开展专场培训，专场培训价格更优，详询请加课程助理微信：wuruixue2910
提供正规发票（包括会议注册表、邀请函等报销材料）、费用包含两日午餐，住宿及其他费用自理。
老学员复听不再重复安排午餐和资料，请提前联系课程助理报名，并携带身份证现场签到。
扫描二维码在线填写报名表，工作人员会在收到报名信息的第一时间电话联系确认相关信息。
缴费方式：
▷ 银行转账汇款
开户行：北京银行中关村海淀园支行
收款单位：北京中科幻彩动漫科技有限公司
银行账号：20000030083400006498686
备注：姓名+单位+场次
▷ 支付宝转账
企业支付宝账户：
zhongkehuancai@126.com
请核对户名：北京中科幻彩动漫科技有限公司
▷ 现场刷卡/现金
培训当天可刷公务卡或现金或微信支付，请扫码填写报名信息以便我们提前为您准备发票等报销手续。

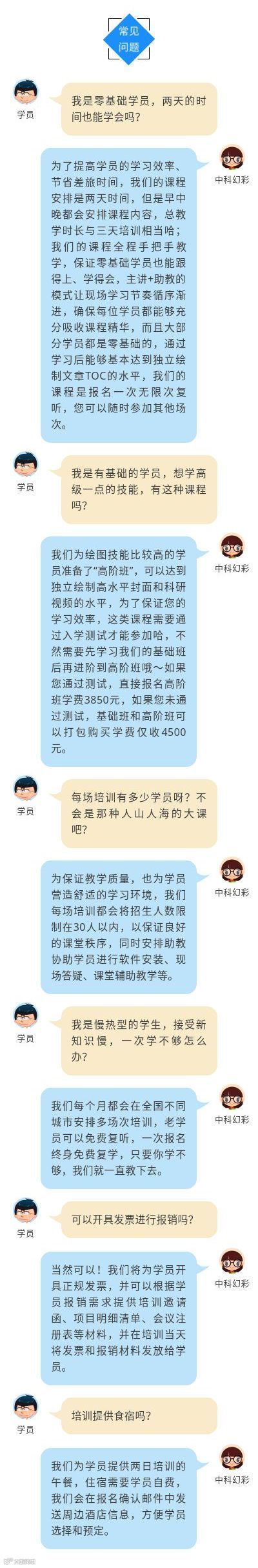

常见问题
