很多人不知道，设计硅波导其实很简单

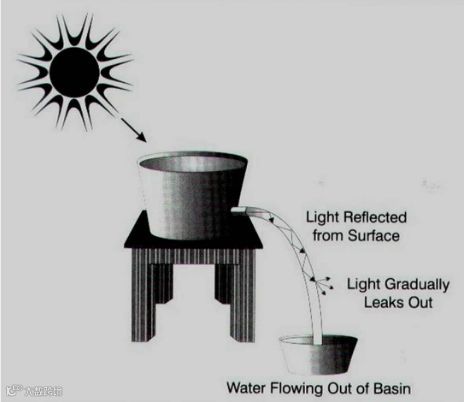

1870 年，人们观看了一场水桶表演，舞台上的两个水桶一上一下套在一起。上面的桶开了一个小孔，水可以从中流入下面的桶中，并在这个过程中发生弯曲。

令观众惊讶的是，太阳光也随着水一起发生弯曲——这种现象后来被称为“全内反射”

舞台上的表演者是约翰·丁达尔，他是尝试控制光这种最明显能量形式的众多科学家之一。

几十年来，研究人员一直致力于找到一种控制光的方法，并将其用于信息的传输和处理，这一研究领域称为光子学。与此同时，电子承担了这个角色。近年来，由于光刻法、分子束外延和化学气相沉积等技术的全面发展，科学家已经能够制造出纳米结构器件并控制光的流动。人们预计光包（光子）将成为维持摩尔定律的理想选择。

研究人员研究光子学的目标是能够提供一种电子集成芯片的类似物，它可以利用光子执行所有需要的计算过程，同时又节省空间和时间。科研人员将这种技术称为集成光路（photonic integrated circuit，简称 PIC），这种器件可以在一个基板上集成不同的光学元件。原则上，这种芯片应该能够执行各种光学操作，例如聚焦、拆分、隔离、极化、耦合、调制以及（最终）检测光。

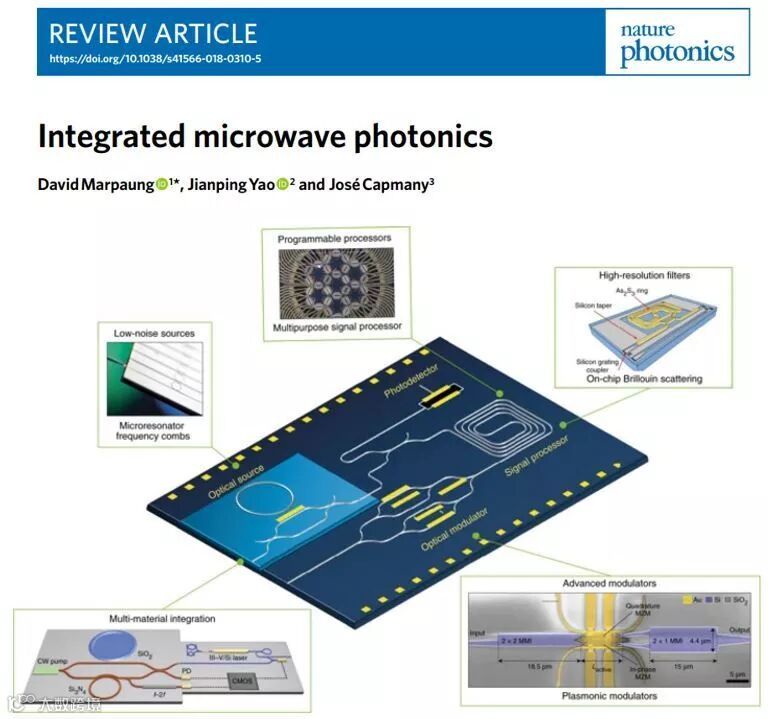

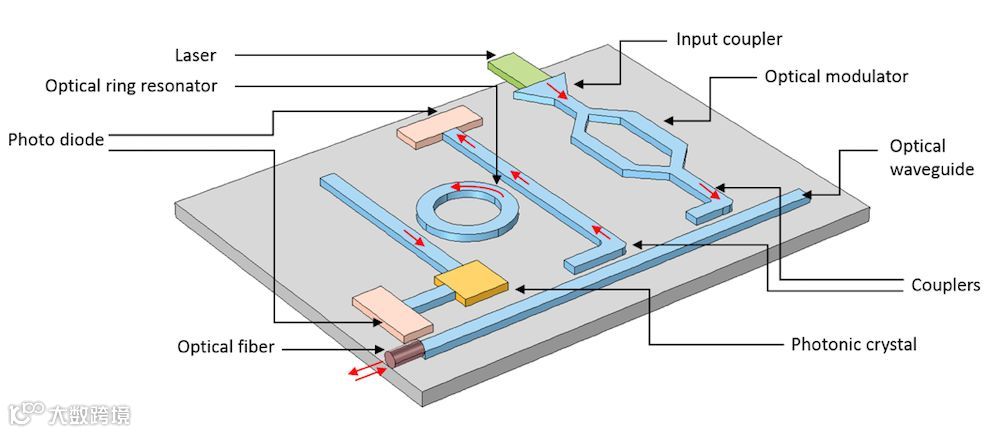

集成光路示意图（未按比例绘制），其中展示了不同的光学元件。有关更多信息，请参见上文参考文献Nature Photonics 13, 80–90 (2019)。

本篇文章讨论光波导，我们将思考这些光学元件如何成为 PIC 不可或缺的组成部分。

一些科研人员通过研究未得到充分认知的非线性光学效应，设计出二次谐波和三次谐波。利用这些波，我们可以在两个光束之间执行运算，比如倍频、差分和混频。

另一项发明是光调制器。这些组件可以利用非线性电光效应基于所施加的直流偏压电位来修改光强。

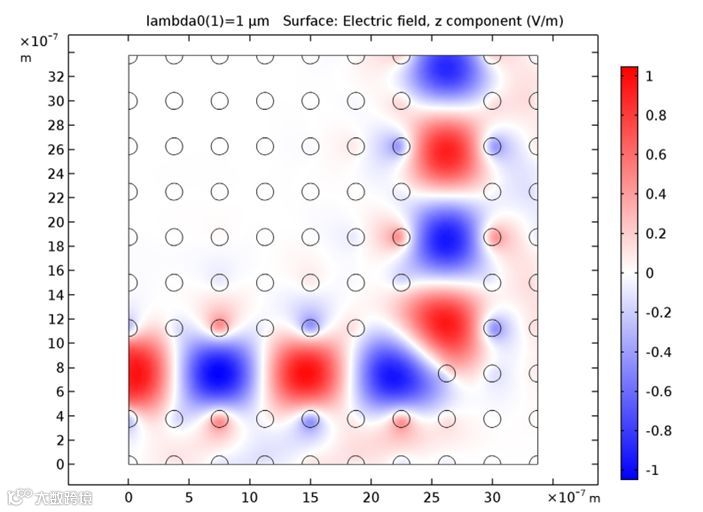

从自然界可以观察到，随着高折射率和低折射率材料在一维、二维和三维中的周期性排列，它们有可能反射某一频带，同时允许另一频带通过。因此，这些材料可以在一定的周期性排列中同时充当滤波器和谐振器。不同介质材料的周期性排列称为光子晶体。

怀着创建光波导以在芯片级封装上传播光的想法，科研人员一直在考虑使用哪种材料。其中一种材料是高折射率的砷化镓，这种材料可用作芯层，并被低折射率的铝砷化镓包围。科研人员还开发了更先进的技术，在铌酸锂基板上涂钛材料来增大其折射率并形成芯层。

科研人员将研究焦点落到硅材料上，硅比其他材料更容易获取。该技术后来称为硅基二氧化硅（Si-SiO₂）或硅晶绝缘体（SOI），其中硅（高折射率，约为 3.5）嵌入二氧化硅（低折射率，约为 1.4）中。硅的制造技术已经非常成熟（由电子芯片提供），同时，硅与其他互补金属氧化物半导体（Complementary Metal-Oxide-Semiconductor Transistor，简称 CMOS）技术兼容，这有助于推动硅光子学技术的研究。

硅波导的关键在于折射率的高对比度，即相差约 50%。以前的技术依靠全内反射来限制能量，在这种情况下，能量被限制在被低折射率包层包围的高折射率纤芯中。然而，近年来的技术是限制与高折射率板相邻的低折射率狭缝中的能量，这有助于降低损耗。

1. 在高折射率下引导光

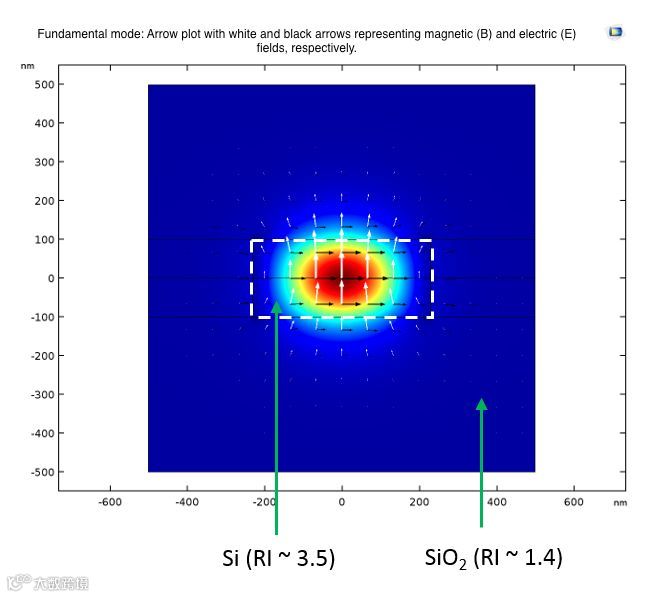

第一种技术是将能量限制在高折射率介质中，其内芯（百纳米级）设计为被低折射率包层（二氧化硅）包围的高折射率材料（硅）。折射率差必须高达 50%。基模被限制在内芯中，如下图所示。

 2.在低折射率下引导光

虽然听起来不合常理，但能量也可能被限制在低折射率介质中。此外，研究还发现，更多的能量停留在均匀且狭窄的区域（20 到 80 nm），这使得低折射率介质更适合与光路集成。

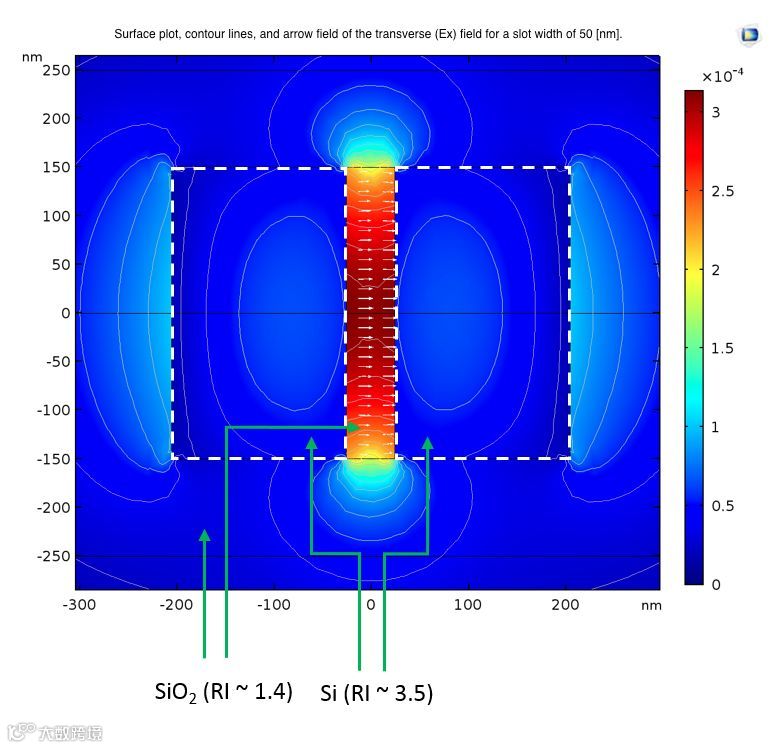

这种设计包含两块高折射率板，位于一个低折射率纳米狭缝的邻近处，相当多的能量被限制在该狭缝中。

制造这样一个光波导原型并对其进行分析需要耗费大量的资源。另一种首选方法是使用数值工具，比如 COMSOL Multiphysics® 软件。借助这一仿真工具，我们可以快速建立原型，并在最终确定要制造的原型之前做进一步的研究。

我们可以使用 COMSOL Multiphysics 对硅波导的二维横截面进行模式分析（高折射率和低折射率两种情况），这样可以评估波导的有效折射率和基模，从而有助于我们理解归一化功率分布。

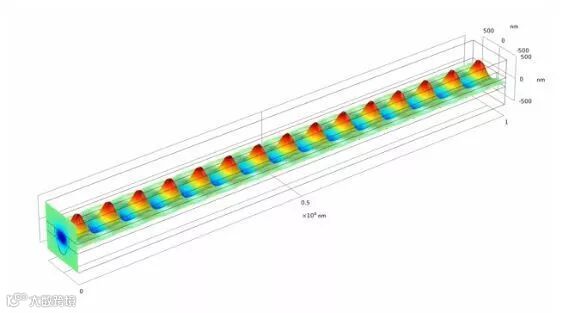

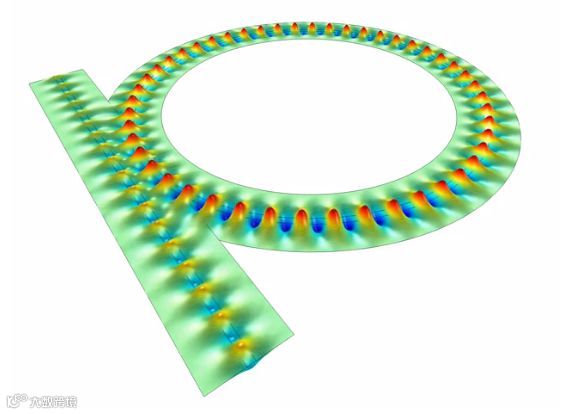

我们先建立光波导三维几何结构，并在波导的两端指定数值端口边界条件，从而实现两种波导的全三维传播。然后可以在这些数值端口上应用边界模式分析研究（类似于二维模式分析），计算它们的基模。在频域 研究中，基模可用于在波导内传播，如下图所示。

借助 COMSOL Multiphysics 有限元分析工具能够很大程度上帮助我们来设计这些硅光子元件。COMSOL仿真模拟已成为该研究领域必备的科研技能。

学会使用COMSOL能极大地帮助我们设计、分析相关的问题，其实除了硅光子方向，COMSOL仿真模拟在很多科研领域都有重要应用！

为了让更多科研人员能够迅速且科学地掌握这一前沿高效的数据分析软件，北京中科幻彩动漫科技有限公司举办主题为“科研模拟•学术仿真”的文章档次提升专题培训！！！

空

提高文章中稿率、冲高影响因子的关键，在于数据的说服力是否足够强大。实验结果不理想，数据不够完美，论文内容缺乏支撑，这些问题有限元仿真模拟都可以轻松解决。帮助文章轻轻松松更上一区，让你的实验结果从此告别“差强人意”，高影响因子不是梦！

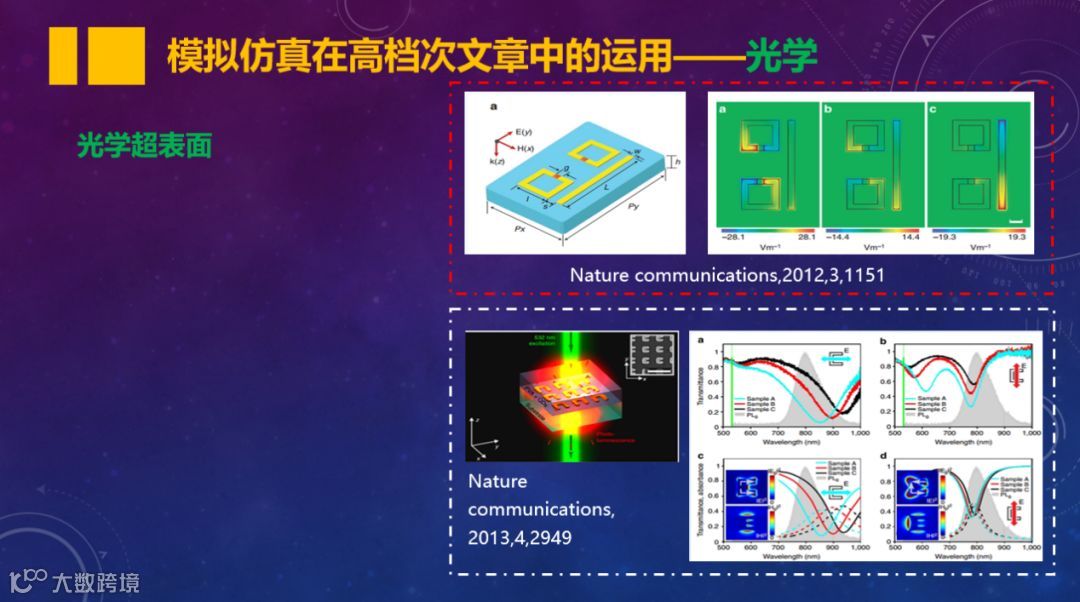

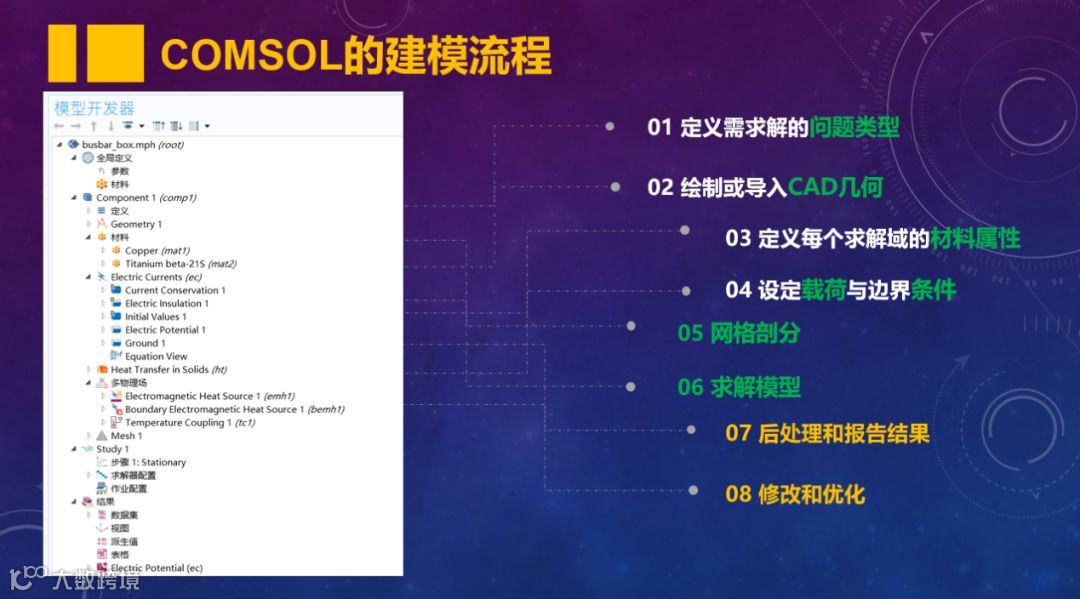

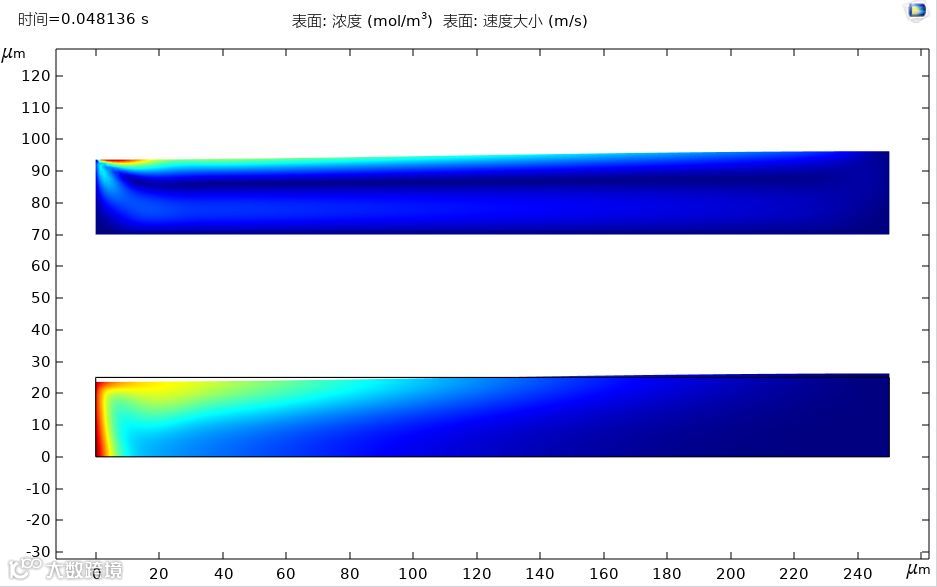

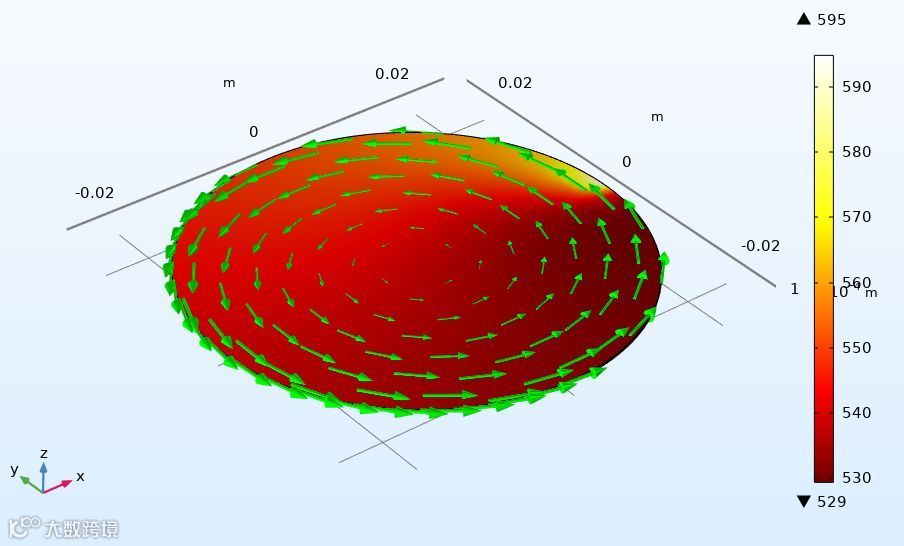

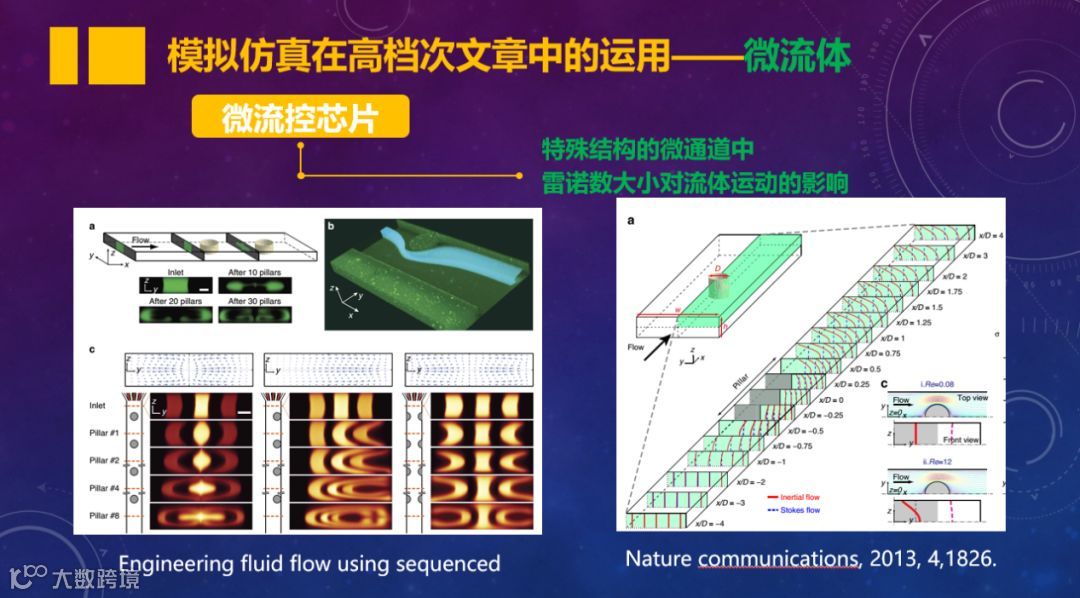

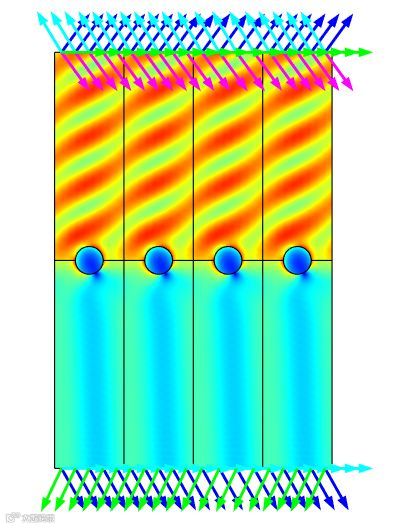

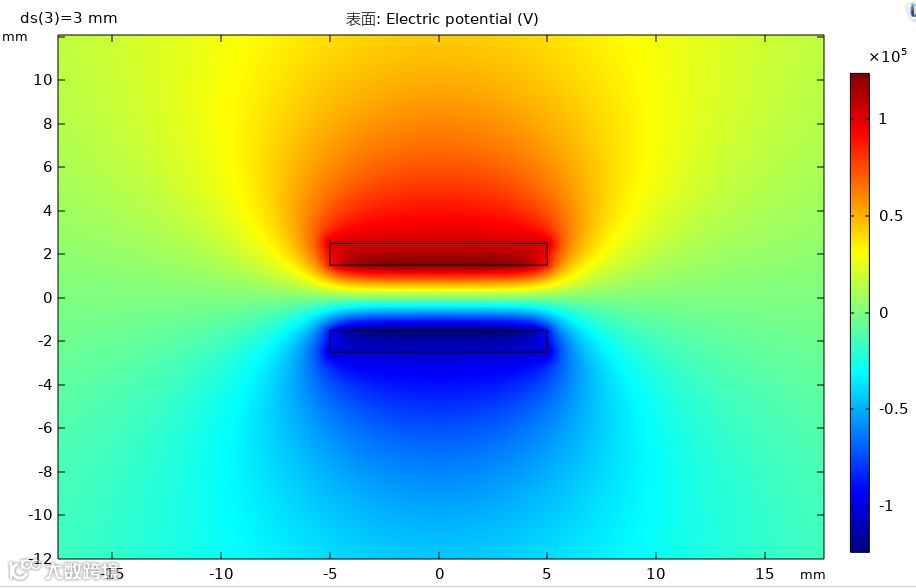

在当今的高档次科研论文中我们能够见到许多工作都使用到了仿真模拟来阐述科学问题。一直以来仿真模拟就是一项重要的科研技能，在许多物理和工程类学科（力学，光学，流体力学，电磁学，声学，化工）中发挥着不可替代的作用。许多科研工作的理论分析，结构设计和优化都依靠仿真模拟来完成。近年来随着交叉学科的发展，仿真模拟的需求也不限于上述的学科，在新兴的材料科学，能源科学，生命科学的研究工作中也越来越多的应用到仿真模拟这一工具。另一方面随着友好易用的商用仿真模拟软件COMSOL的出现，仿真模拟不再是一项需要深厚理论基础的高门槛技术。通过COMSOL软件的使用，越来越多的科研工作者可以利用仿真模拟帮助自己的研究工作。
