通过电化学的方法我们能让吉布斯自由能变大于零的化学反应发生，让低自由能的物质转化为高自由能的物质，例如CO2 转化为CO。通过电化学反应将CO2转化为CO是转化和利用CO2的重要反应，如何提高此反应的效率是一个非常重要的课题。
本文介绍的这篇发表在Nature上的研究工作利用尖端离子富集的原理提高了CO2 转化为 CO 的电化学反应速率。文章通过COMSOL进行了有限元模拟，计算了尖端的电化学反应过程，得到了电极附近的离子分布和电极表面的电流密度，充分阐述了尖端离子富集的物理机制。（Enhanced electrocatalytic CO2 reduction via field-induced reagent concentration[J]. Nature, 2016, 537(7620): 382.）

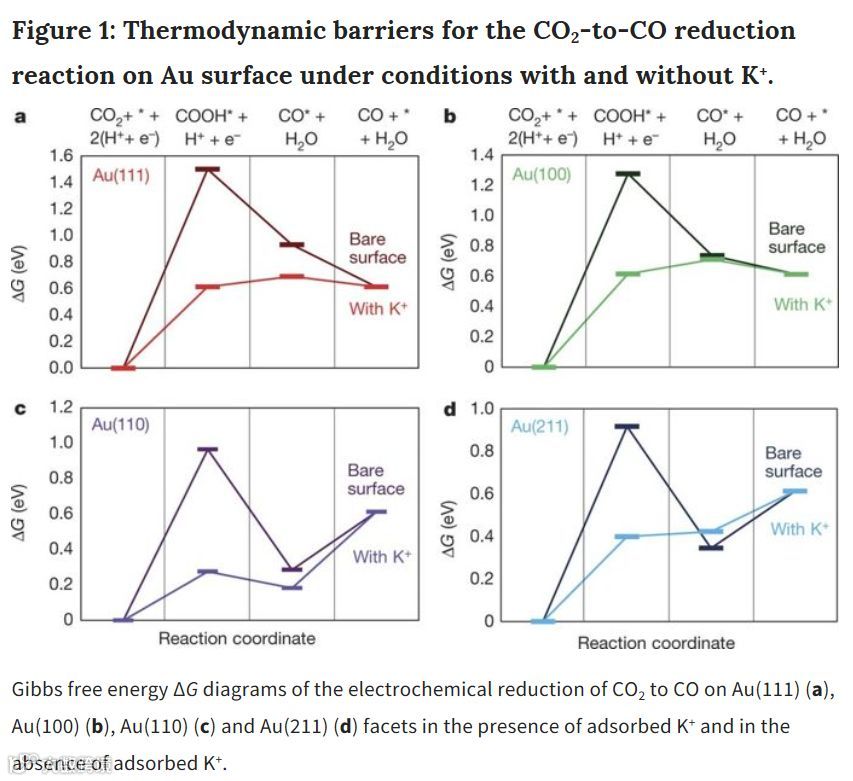

图1：钾离子在电极表面吸附能够降低CO2在金电极表面的反应势垒，提高化学反应速率。

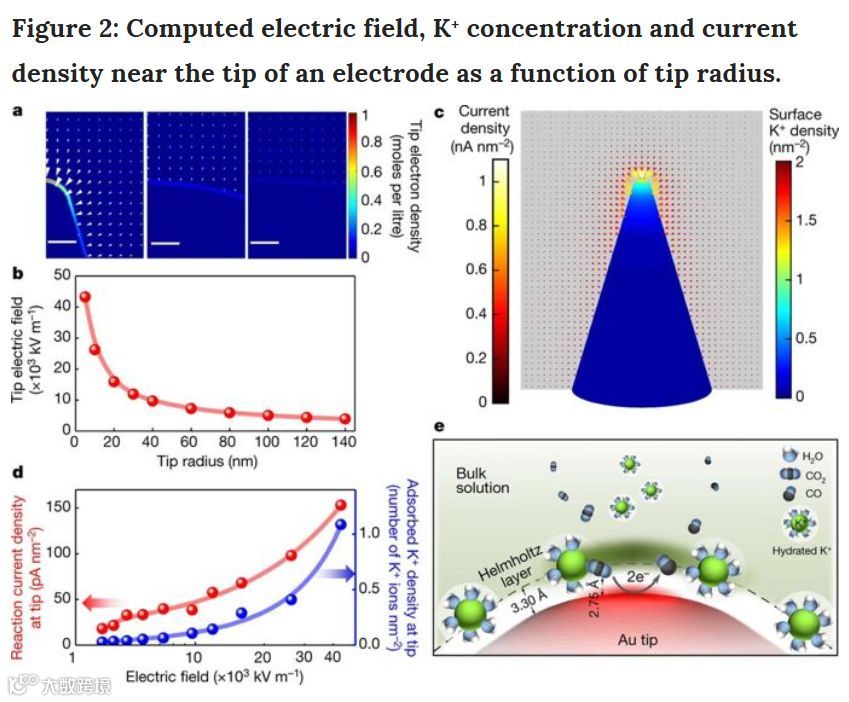

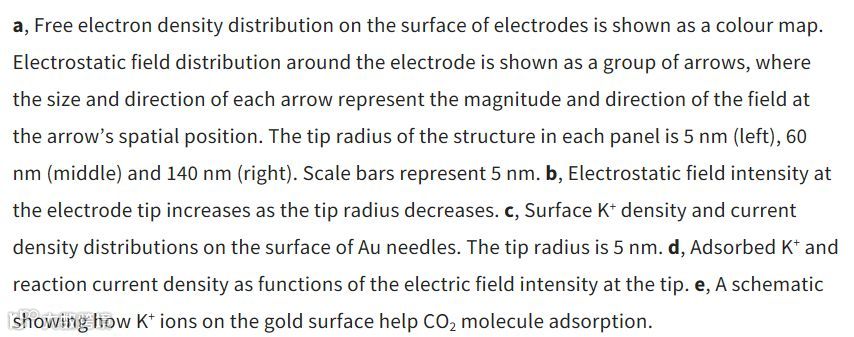

图2：通过COMSOL 模拟计算得到电场和钾离子在空间中的分布以及表面电流密度。CO2在阴极表面发生还原反应，钾离子带正电荷能受到阴极的库仑吸引力吸附在电极表面形成扩散双电层。在电极尖端钾离子浓度会更高，表面电流密度也更大。电极表面曲率越小这种富集效果越强。通过COMSOL 模拟计算得到电场和钾离子在空间中的分布以及表面电流密度。CO2在阴极表面发生还原反应，钾离子带正电荷能受到阴极的库仑吸引力吸附在电极表面形成扩散双电层。在电极尖端钾离子浓度会更高，表面电流密度也更大。电极表面曲率越小这种富集效果越强。

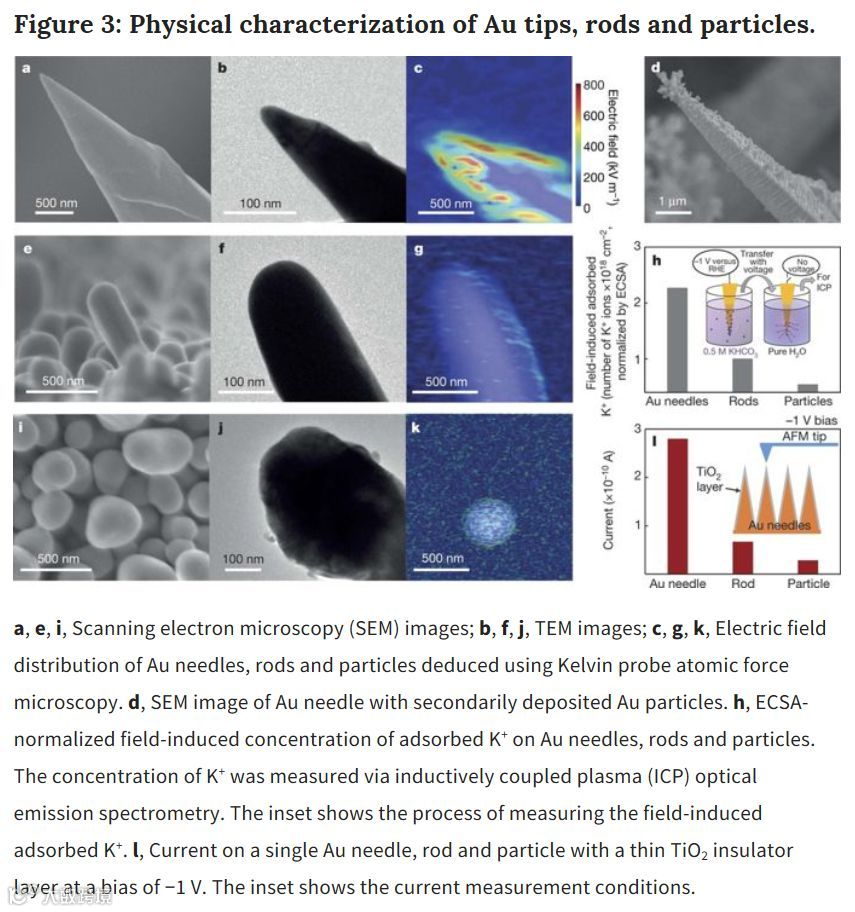

图3：尖锥纳米金、棒状纳米金和颗粒纳米金的合成与表征。

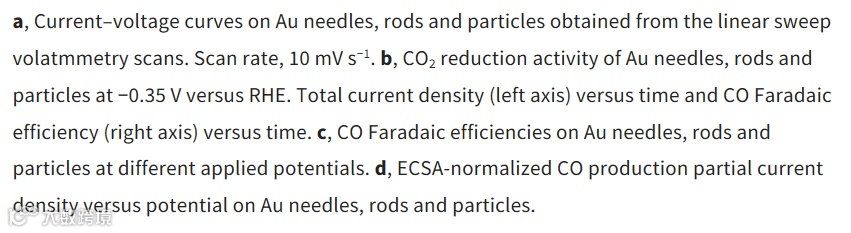

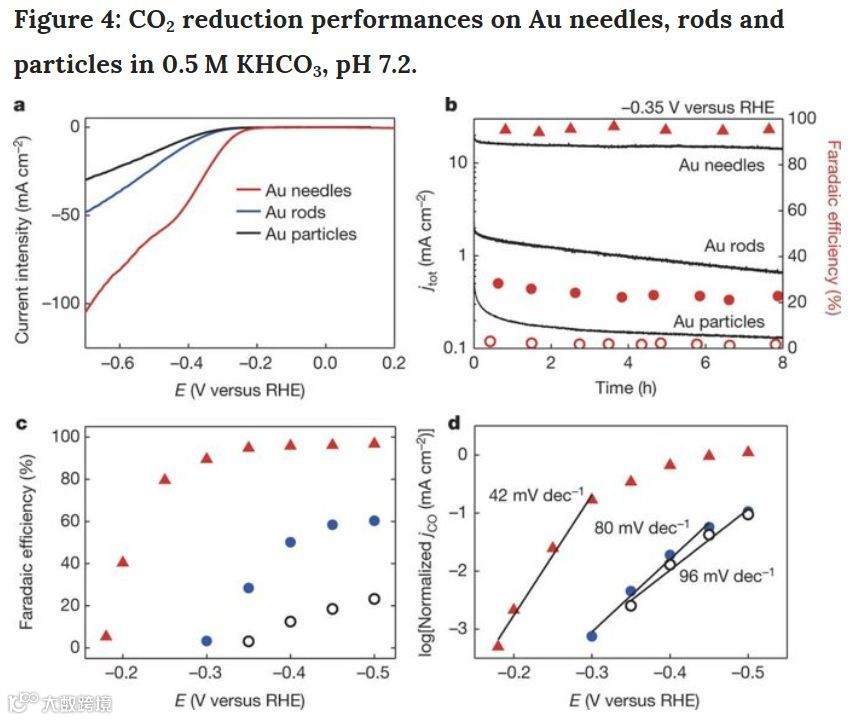

图4：尖锥纳米金、棒状纳米金和颗粒纳米金在0.5M KHCO3溶液中催化CO2 还原的效果对比。尖锥纳米金的催化效果要远好于棒状纳米金和颗粒纳米金，因为尖端曲率更显钾离子富集效果越强，降低了的CO2反应的能垒。
文章总结：
此工作合成了尖锥状的纳米金电极，并且发现通过此电极能极大提高CO2的反应速率。通过充实的理论分析，文章解释了钾离子在电极表面吸附能降低CO2反应的能垒，提高反应速率。另外模拟了尖锥状的纳米金电极表面的电化学反应过程，通过模拟的图像清楚的展示了尖端离子富集的机制。（Angewandte Chemie, 2018, 130(15): 4074-4078.）
电化学反应的模拟会涉及到多个物理过程，包括物质扩散，带点离子在电场中的迁移和电极表面的化学反应。

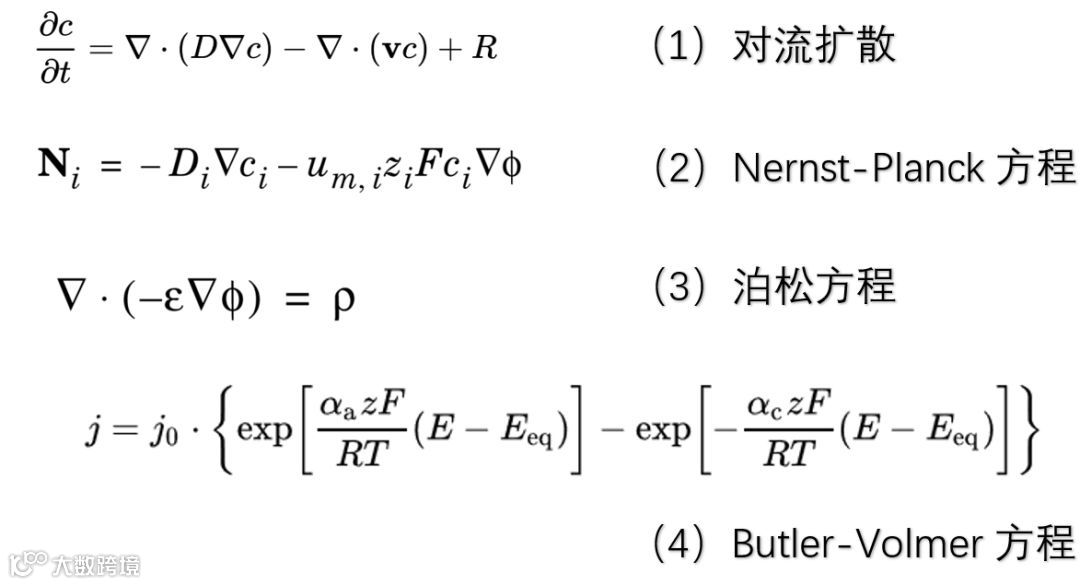

描述电场下的物质扩散行为要在单纯的对流扩散方程（1）的基础上增加电场对带电离子的影响，也就是Nernst-Planck方程。如果要更精确的模拟离子的分布还需要考虑带点离子对电场的影响，这是时候需要把Nernst-Planck方程与泊松方程联立起来求解。我们把方程（2）（3）的联立成为Nernst-Planck-Poisson方程。通过求解Nernst-Planck-Poisson方程我们可以模拟离子在一个带电表面附近的浓度分布。一个经典的问题就是扩散双电层问题。通过COMSOL模拟扩散双电层能得到与经典理论Gouy–Chapman–Stern 模型一致的结果。
另外对于电极表面的化学反应通常使用Buler-Volmer方程进行计算。在给定外加电势和电极反应的平衡电势的条件下，通过Buler-Volmer方程能计算表面电流密度。

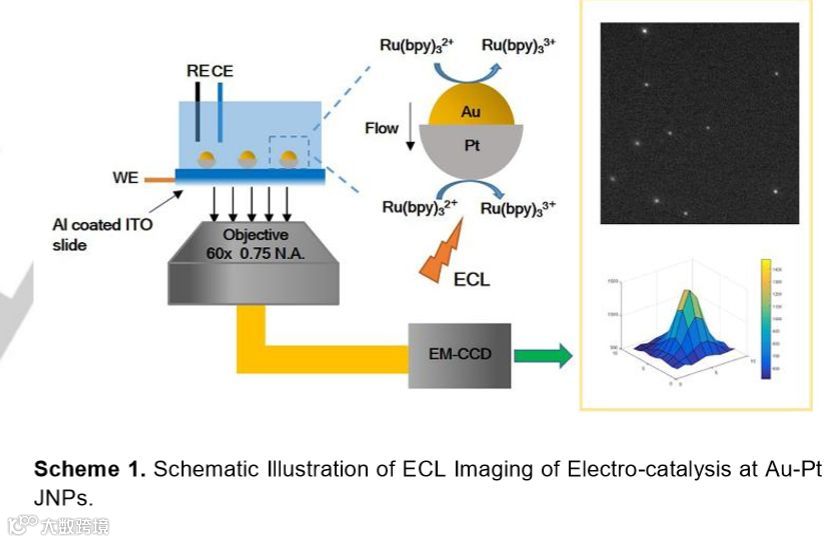

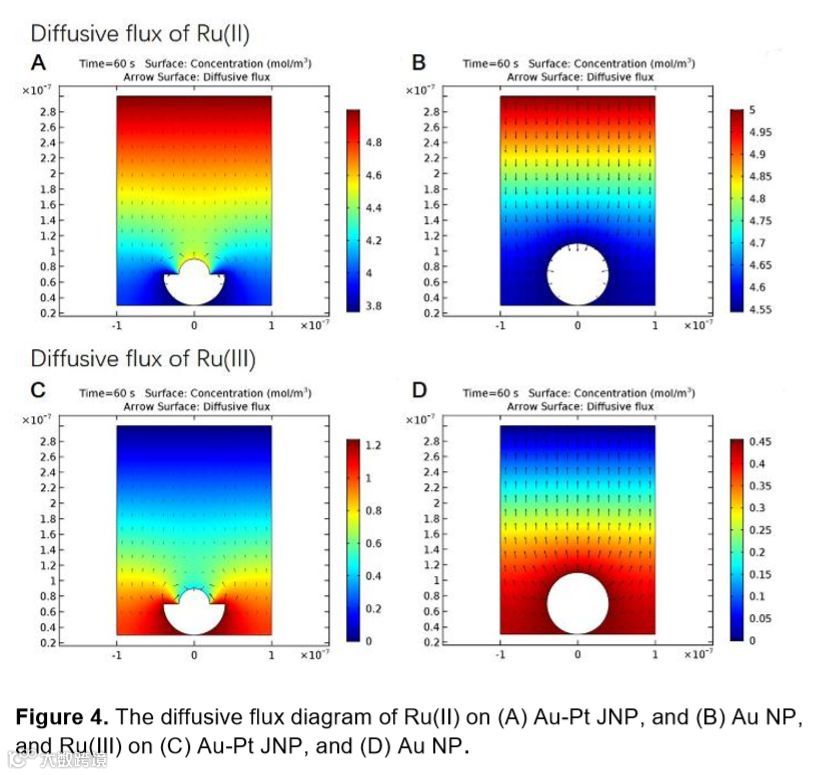

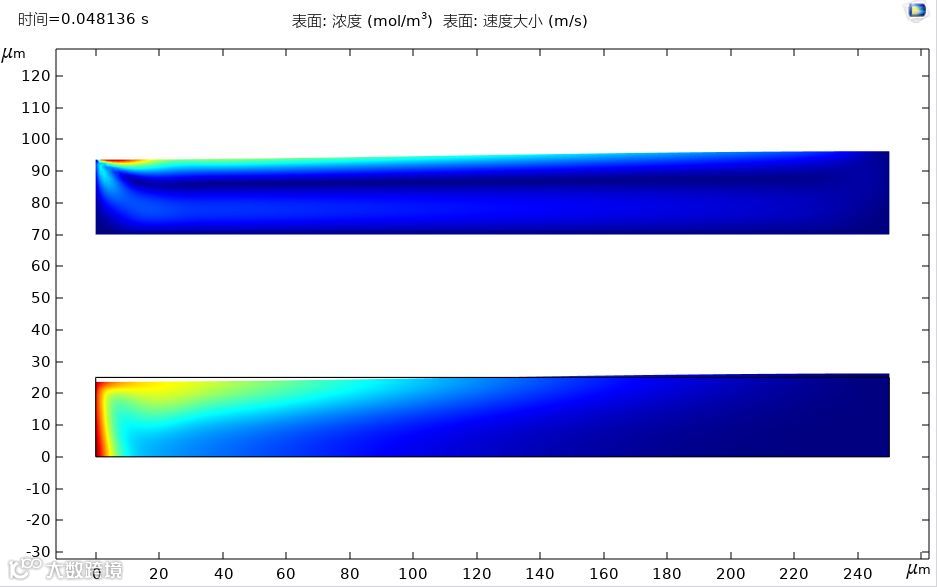

除了上面提到的Nature文章，另外这里提供另一篇COMSOL电化学模拟的典型文章，Electrogenerated Chemiluminescence Imaging of Electrocatalysis at a Single Au-Pt Janus Nanoparticle (Angewandte Chemie, 2018, 130(15): 4074-4078.)通过模拟得到了Au-Pt Janus 纳米颗粒在电化学过程中颗粒周围的物质浓度分布。

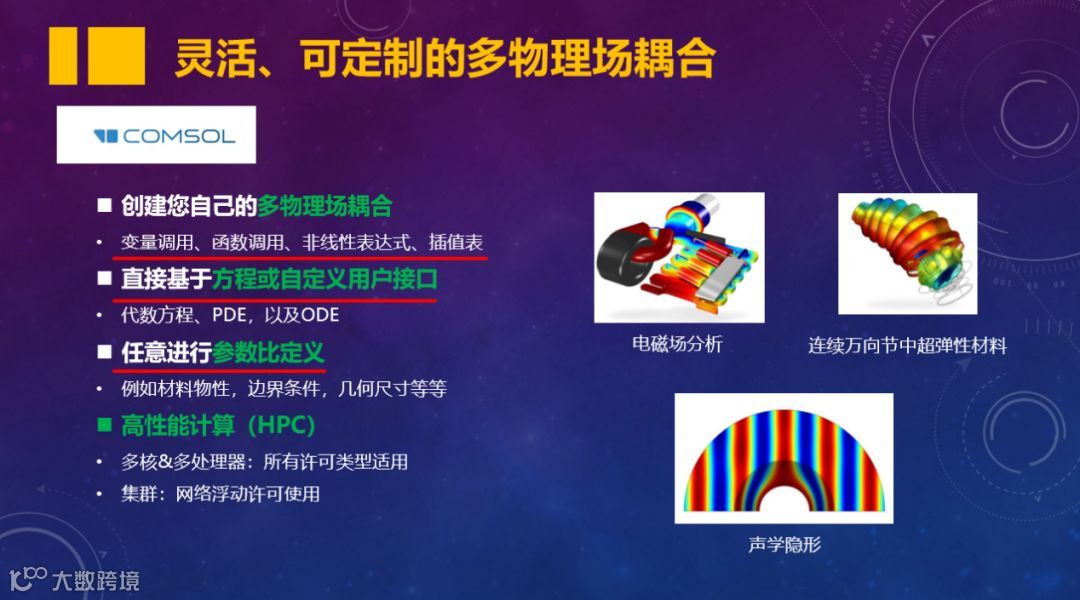

通过有限元模拟软件COMSOL，我们可以非常方便的实现电化学问题的模拟。COMSOL中提供了预置的接口，可以直接基于Nernst-Planck方程Nernst-Planck-Poisson方程和Butler–Volmer方程建模。充分利用COMSOL的优势能够极大的帮助我们的科研工作。

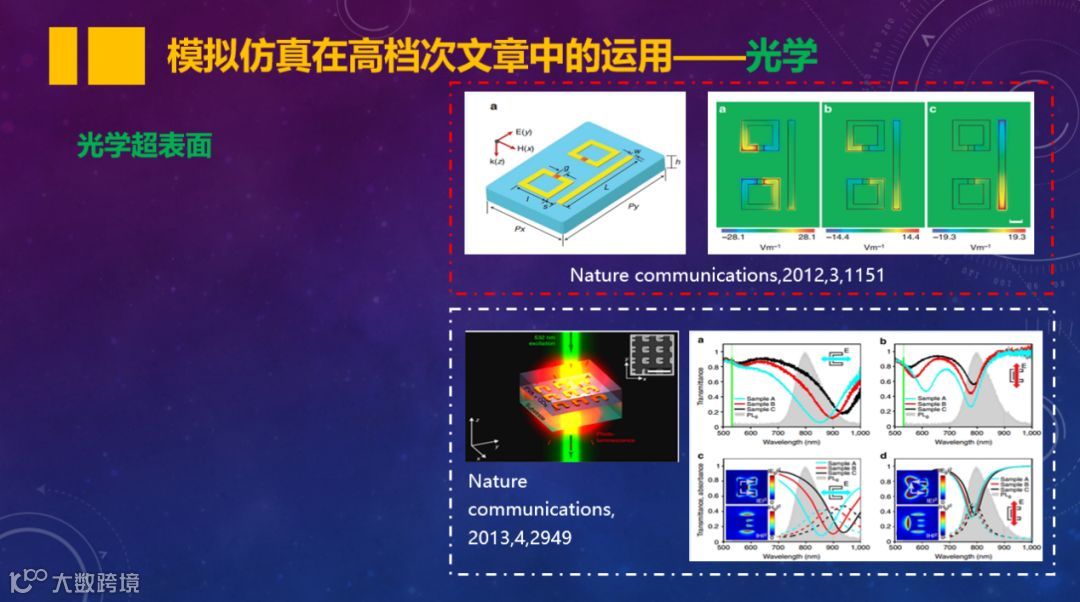

如今在高档次文章中结合COMSOL仿真模拟来解释科学问题，展示物理机制的方式已经变得越来越常见。特别是对于这种机理解释型文章，一些仿真模拟可以说是必不可少的。
COMSOL是一个多物理场仿真软件，功能全面，覆盖面广泛，软件用界面友好，如今已成为科研人员首选的模拟仿真软件。学会使用COMSOL也是一个非常有用的科研技能。
为了让更多科研人员能够迅速且科学地掌握这一前沿高效的数据分析软件，北京中科幻彩动漫科技有限公司举办主题为“科研模拟•学术仿真”的文章档次提升专题培训！！！
2019年11月16-17日 上海·复旦大学
2019年11月23-24日 北京·中科院过程所
2019年12月21-22日 广州·华南师范大学
2019年12月28-29日 北京·中科院过程所
2020年01月11-12日 上海·复旦大学
提高文章中稿率、冲高影响因子的关键，在于数据的说服力是否足够强大。实验结果不理想，数据不够完美，论文内容缺乏支撑，这些问题有限元仿真模拟都可以轻松解决。帮助文章轻轻松松更上一区，让你的实验结果从此告别“差强人意”，高影响因子不是梦！

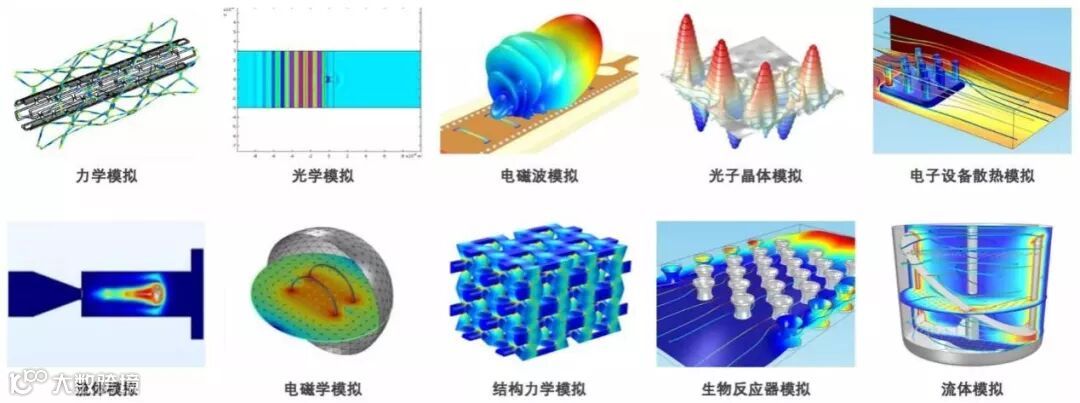

在当今的高档次科研论文中我们能够见到许多工作都使用到了仿真模拟来阐述科学问题。一直以来仿真模拟就是一项重要的科研技能，在许多物理和工程类学科（力学，光学，流体力学，电磁学，声学，化工）中发挥着不可替代的作用。许多科研工作的理论分析，结构设计和优化都依靠仿真模拟来完成。近年来随着交叉学科的发展，仿真模拟的需求也不限于上述的学科，在新兴的材料科学，能源科学，生命科学的研究工作中也越来越多的应用到仿真模拟这一工具。另一方面随着友好易用的商用仿真模拟软件COMSOL的出现，仿真模拟不再是一项需要深厚理论基础的高门槛技术。通过COMSOL软件的使用，越来越多的科研工作者可以利用仿真模拟帮助自己的研究工作。
本课程专门针对科研学术领域，为学员提供仿真模拟软件COMSOL Multiphysics 软件使用的全面详细讲解。课程从入门级内容开始，循序渐进地讲解数值仿真中的模型分析方法，以及建模操作流程（其中包括创建几何、网格剖分、设定物理场、求解及结果的后处理等），让学员全面掌握整个建模流程，并能够独立地使用 COMSOL 求解相关仿真问题。有无基础的学员均可参加培训，我们将根据学员的专业背景和软件基础量身定制课程内容。
有限元方法的基本内涵，仿真模拟基本理论的讲解，以及该方法在科学研究中的广泛应用领域和重要意义，能够帮助科研人员解决的实际问题，不同仿真模拟软件（COMSOL ANSYS Abaqus）的特点和在科研上运用的优缺点比较；

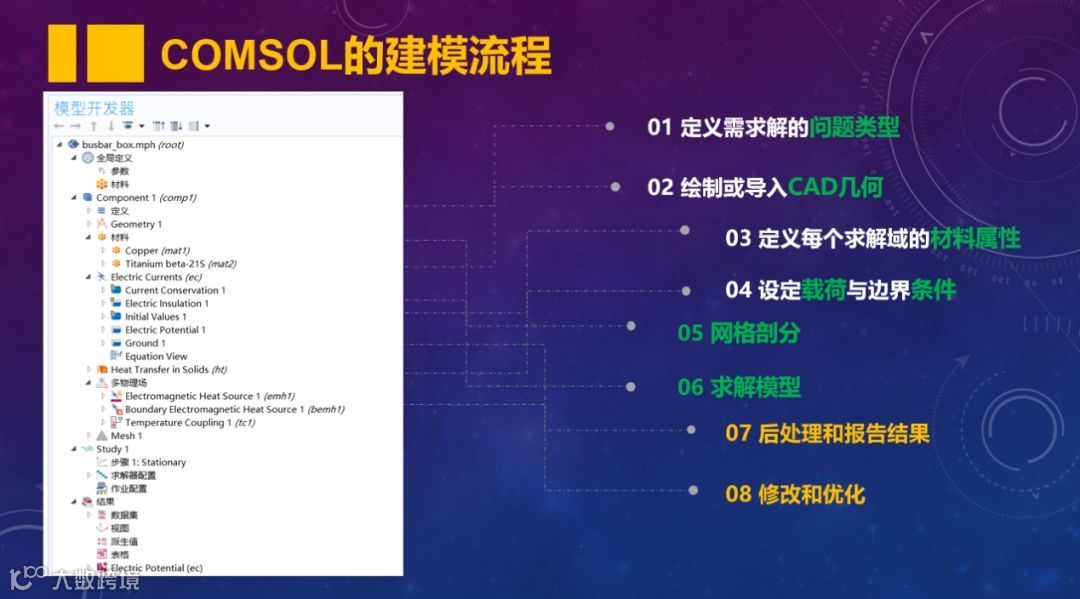

COMSOL 软件介绍及基本操作演示和教学，包括软件界面学习、创建和导入几何模型、物理场设置、网格剖分与求解和结果后处理等。
解线性和非线性有限元法的理论基础，了解COMSOL 多物理场仿真软件的基本知识，以典型的多物理场模拟为入门教学案例，帮助学员迅速入门并掌握有限元分析方法的基本思路，并能够灵活应用于自己的研究领域。
结合大量科研实际案例进行实践操作过程的演示教学，包括几何建模注意事项，优化网格划分的方法与技巧，结果后处理与复杂图表的绘制方法，多物理场耦合的方法与技巧，通过函数、变量与自定义方程的使用模拟复杂的问题等，深入学习COMSOL软件的高级操作技巧，并结合学员科研背景进行案例演示，进一步挖掘实操中的常用技巧。
结合实例学习多物理场仿真有限元法的数学理论基础，多物理场耦合的分析方法和注意事项，添加方程式及耦合分析；求解时域，频域和特征值问题；移动网格和自适应网格方法，查找，理解和排除建模中的错误，用户工作效率最大化的有效建模，仿真模拟在科研中的实战演练，结合学员背景与最新顶级期刊案例进行仿真模拟实战训练，进一步深入学习COMSOL软件的指导与建议，针对科研工作中的问题和老师当面交流，理清思路，解决模拟困难。

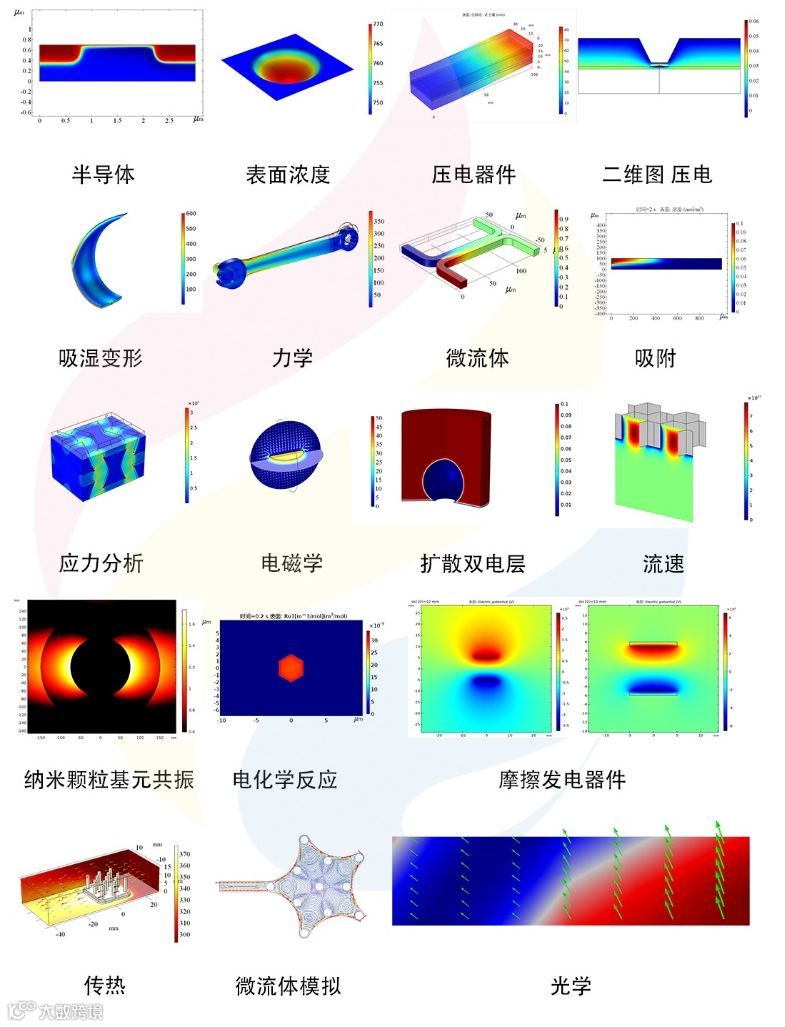

更多案例：http://www.zhongkehuancai.com
