合成氨工业对国民经济与社会发展起着至关重要的作用，氨是氮肥工业的基础，也是重要的化工原料之一。目前工业合成氨主要通过氮气和氢气经催化生成氨，这其中，氮气分子键能极强（945 kJ•h−1）且难以活化。传统的Fe基和Ru基催化剂均是以直接解离N2分子的途径实现分子活化（解离机制），进而加氢形成氨。而在近期研究报道中（Nature, 2020, 583, 391, 点击阅读详细; J. Am. Chem. Soc., 2020, 142, 14374），N2分子还可以通过阴离子缺陷活化，并逐步加氢实现分子解离，从而形成氨（缔合机制）。受这二者的启发，如果将以上两种机制在同一催化剂上结合，合成氨催化性能势必会有大幅提升。
近日，上海交通大学变革性分子前沿科学中心叶天南课题组和日本东京工业大学细野秀雄（Hideo Hosono）教授合作，提出以稀土氮化物（CeN）为载体，结合过渡金属Co，设计构筑了Co/CeN负载型催化剂，首次实现了同一催化剂上解离和缔合双反应机制协同高效合成氨 （图1a）。该催化剂在360 ℃以上就达到了反应的热力学平衡，在 200 ℃反应条件下速率仍高于1.0 mmol•g−1•h−1（WHSV：36000 mL•g−1•h−1, 0.9 MPa），远优于目前报道的Co基和Ni基催化剂，甚至优于大部分报道的Ru基催化剂（图1b）。

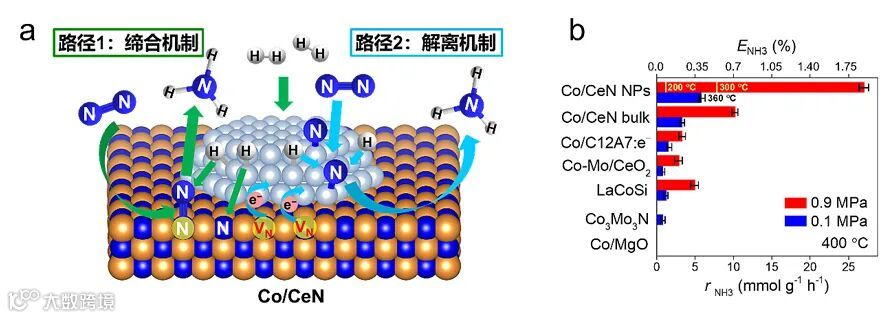

图1. (a) Co/CeN双反应机制合成氨原理示意图, (b) 合成氨活性对比图。
实验结果和理论计算研究表明，Co金属上解离的H*溢流至CeN载体晶格N，与之反应生产氨，生成的氨分子脱离载体留下N缺陷；原位形成的N缺陷可以作为活性中心捕获N2分子，继续与Co金属上溢流的H*反应，以逐步加氢的缔合机制实现合成氨循环。与此同时，N缺陷的形成会降低CeN载体的功函至2.6 eV，低功函性质赋予了CeN载体极强的给电子特性，高电子密度的Co金属通过反馈π键活化N2分子，以N2分子解离机制在Co金属表面合成氨。该策略的成功引入，为有效利用稀土无机化合物，开发新型高效廉价金属基合成氨催化材料提供了全新的思路。
这一成果近期发表在国际顶级期刊Journal of the American Chemical Society 上。
Dissociative and Associative Concerted Mechanism for Ammonia Synthesis over Co-Based Catalyst
Tian-Nan Ye*, Sang-Won Park, Yangfan Lu, Jiang Li, Jiazhen Wu, Masato Sasase, Masaaki Kitano*, and Hideo Hosono*
J. Am. Chem. Soc., 2021, DOI: 10.1021/jacs.1c06657
叶天南，上海交通大学变革性分子前沿科学中心课题组组长，长聘教轨副教授，博士生导师。2015年博士毕业于上海交通大学，导师：陈接胜教授；同年进入日本东京工业大学元素战略研究中心任特任助理教授，合作导师：英国皇家科学院院士，日本材料科学家Hideo Hosono教授。2018年入选日本学术振兴会JSPS特别研究员，同年获得美国化学会ACS Catalysis青年研究员奖。2021年4月全职加入上海交通大学变革性分子前沿科学中心任课题组长，致力于新型无机功能材料的设计制备及催化应用研究。迄今，共发表科研论文40篇，其中，第一作者/通讯作者论文20篇，代表性论文包括Nature (1篇)，J. Am. Chem. Soc. (3篇)，Angew. Chem. Int. Ed. (1篇)，Nat. Commun. (3篇)。获授权中国发明专利3项，申请美国专利1项。
本课题组因科研工作需要拟招聘无机材料化学或催化研究方向的博士后及科研助理若干名。本课题组拥有充足的科研经费，崭新的实验室，一流的公共科研平台、良好的工作环境，诚邀有科研热情的青年人才加入课题组。有意者请将个人简历及代表性论文发送至邮箱：ytn2011@sjtu.edu.cn，邮件主题请标明“应聘+本人姓名”。
https://www.x-mol.com/groups/ye_tiannan
点击“阅读原文”，查看 化学 • 材料 领域所有收录期刊
X-MOL资讯
