【催化】廖培钦教授课题组JACS：电催化还原二氧化碳制乙烯的重要进展- 大数跨境

X-MOL资讯

2021-05-18

导读：中山大学化学学院廖培钦教授课题组报道了一种由2,3,9,10,16,17,23,24-八羟基酞菁铜（II）（PcCu-(OH)8）配体和平面四边形配位的CuO4节点构筑的金属-有机框架（PcCu-Cu

近年来，电催化二氧化碳还原反应（CO₂RR）因其在缓解温室气体效应和能源危机方面的潜在应用而受到了研究者的广泛关注。目前，电催化二氧化碳还原得到的产物绝大多数为甲酸（HCOOH）和一氧化碳（CO），而烃类产物较少，尤其是乙烯。乙烯是世界上产量最大的化学产品之一，工业上主要通过高能耗的裂解反应和精馏获得。如果能用电化学方法有效地将二氧化碳还原为乙烯，对工业具有重要意义。然而，在二氧化碳还原过程中，CO中间体加氢和C−C偶联等关键步骤的高势能位垒导致还原反应倾向于以C1化合物为主要产物，限制了乙烯的生成。因此，开发高效的电催化剂用于二氧化碳电还原制乙烯具有十分重要的意义和挑战性。

近期，中山大学化学学院廖培钦教授课题组报道了一种由2,3,9,10,16,17,23,24-八羟基酞菁铜（II）（PcCu-(OH)₈）配体和平面四边形配位的CuO₄节点构筑的金属-有机框架（PcCu-Cu-O）作为电催化剂。电催化测试结果表明，在0.1 M碳酸氢钾水溶液中，–1.2V vs RHE的电压下，PcCu-Cu-O表现出高达50(1) %的乙烯法拉第效率以及7.3 mA cm^–2的电流密度。这一选择性高于目前所有MOF及其衍生物材料，甚至高于绝大多数铜基化合物。在持续电解催化4小时的过程中，PcCu-Cu-O始终保持稳定的电流密度。

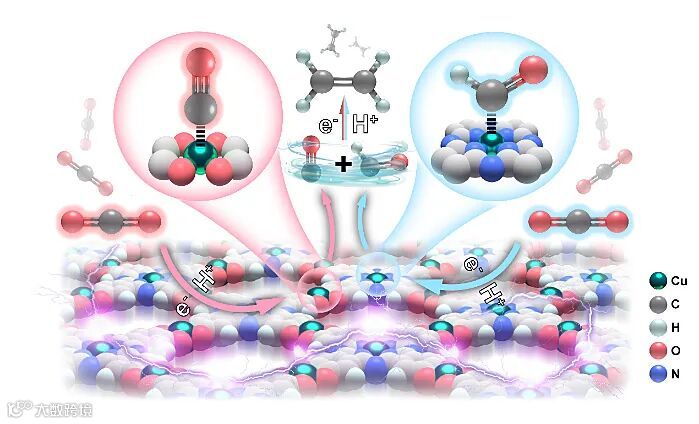

X射线吸收光谱、粉末衍射图谱和电子透射显微镜照片表明，电催化过程中PcCu-Cu-O的结构保持不变，无铜单质产生。原位红外光谱、参照对比实验和密度泛函理论计算表明，酞菁铜（CuPc，乙烯生成位点）和CuO₄（CO生成位点）两个催化活性位点之间的协同效应可能是提高电化学性能的主要原因，即二氧化碳分子首先吸附在CuO₄与CuPc两处位点，形成*COOH中间体并被还原为*CO；随后，CuO₄位点处的CO物种将脱附，并与CuPc处的*CHO中间体耦合形成*COCHO关键中间体，并进一步还原为乙烯。该工作表明，双活性位点的协同作用可以降低C−C偶联步骤的能垒，使C−C偶联相较于*CO中间体的直接还原更容易发生，从而提高CO₂RR的乙烯选择性。

近日，该工作以通讯形式发表在J. Am. Chem. Soc.上。中山大学化学学院为第一完成单位，邱晓锋硕士研究生与朱浩林博士研究生为论文的共同第一作者，廖培钦教授为通讯作者。该工作得到了中山大学陈小明教授的大力支持，以及国家自然科学基金、广东省珠江人才计划地方创新团队项目和广东省杰出青年自然科学基金等项目的资助。

原文（扫描或长按二维码，识别后直达原文页面）：

Highly Selective CO₂ Electroreduction to C₂H₄ Using a Metal–Organic Framework with Dual Active Sites

Xiao-Feng Qiu, Hao-Lin Zhu, Jia-Run Huang, Pei-Qin Liao*, and Xiao-Ming Chen

J. Am. Chem. Soc., 2021, DOI: 10.1021/jacs.1c01466

个人简介

廖培钦，博士，中山大学化学学院，教授，博士生导师。于2016年07月在中山大学化学学院获得博士学位，导师：陈小明院士和张杰鹏教授。2016年07月至今，工作于中山大学化学学院陈小明院士研究团队。长期致力于金属有机框架（Metal-Organic Framework, MOF）的设计、合成、气体吸附、催化和相关机理研究，已在功能化多孔配位聚合物的设计、合成、结构及性质调控等方面取得不少创新研究成果。作为第三届中国科协“人才托举工程”被托举人，主持广东省杰出青年基金和国家青年基金项目。目前与合作者一起发表SCI论文40余篇，其中第一或通讯作者在包括Science、Nat. Commun. (×2)、J. Am. Chem. Soc.(×6)、Angew. Chem. Int. Ed.(×2)、Energy Environ. Sci.、Adv. Mater.和Chem. Sci.等国际知名刊物上发表论文20余篇。论文累计被SCI他引4000余次，6篇论文入选ESI高被引/热点用论文，H指数为28。

招聘信息：课题组现诚聘博士后、特聘正/副研究员数名。同时，课题组欢迎有志于金属有机框架材料合成和催化、吸附等功能应用研究的广大优秀学子报考课题组的硕博研究生，欢迎本科生加入课题组开展科研探索工作！

https://www.x-mol.com/university/faculty/62214

【声明】内容源于网络

X-MOL资讯

“X-MOL资讯”隶属于X-MOL学术平台（官网x-mol.com），关注化学、材料、生命科学、医学等领域的学术进展与科研前沿，提供专业与深度的内容。公众号菜单还提供“期刊浏览”等强大功能，覆盖各领域上万种期刊的新近论文，支持个性化浏览。

内容 19833

粉丝 0

X-MOL资讯 “X-MOL资讯”隶属于X-MOL学术平台（官网x-mol.com），关注化学、材料、生命科学、医学等领域的学术进展与科研前沿，提供专业与深度的内容。公众号菜单还提供“期刊浏览”等强大功能，覆盖各领域上万种期刊的新近论文，支持个性化浏览。

总阅读11.7k

粉丝0

内容19.8k
