【催化】西湖大学人工光合作用与太阳能燃料中心提出温和条件甲烷化新机理- 大数跨境

X-MOL资讯

2023-04-20

导读：西湖大学人工光合作用与太阳能燃料中心王涛实验室在一氧化碳甲烷化催化新机理研究方面取得了最新进展。他们运用密度泛函理论计算并结合微观动力学模拟，成功揭示了新型双位点策略对催化剂性能的提升机制，最终设计出

甲烷化反应自1902年由Sabatier和Senderen首次发现以来，已成为基础研究领域理解气-固界面催化机理的理想模型反应。该反应在甲烷（CH₄）制备、燃料电池和合成氨过程中CO_x杂质的去除等过程具有重要意义。近日，西湖大学人工光合作用与太阳能燃料中心王涛实验室在一氧化碳甲烷化催化新机理研究方面取得了最新进展。他们运用密度泛函理论（DFT）计算并结合微观动力学模拟，成功揭示了新型双位点策略对催化剂性能的提升机制，最终设计出有望低温合成甲烷的双位点催化剂。该成果近期发表在J. Am. Chem. Soc.上，西湖大学博士后赵王辉为论文第一作者，博士生许高眸为共同第一作者，西湖大学PI王涛博士为独立通讯作者。

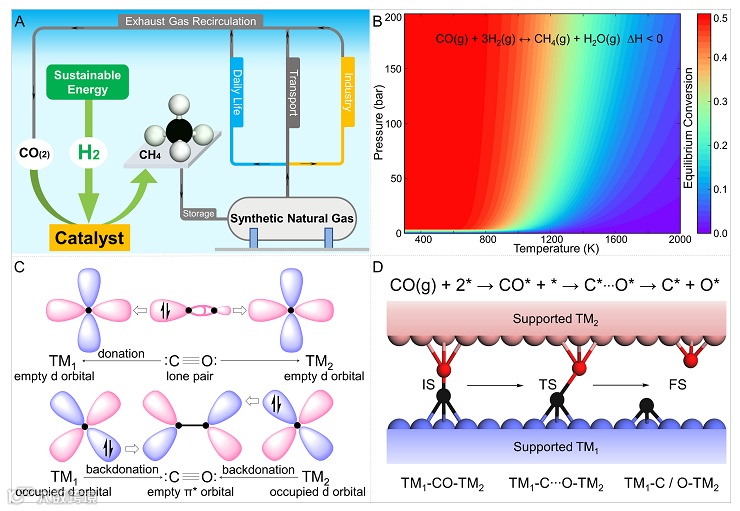

图1. 甲烷化反应和双位点催化剂的结构示意图。

甲烷化主要受限于惰性CO分子的活化，因此反应通常需要高温。此外，该反应是放热反应，高温将导致低下的平衡转化率，故而需要提高反应压力确保高温下能有更高的平衡转化率。总之，高温高压增加了反应的综合能耗。实现温和条件下的高效甲烷化反应是本领域亟待解决的关键科学问题之一。显然，开发高性能催化剂是关键。基于王涛实验室在温和条件下合成氨方面的工作积累，他们提出采用双位点催化剂有效活化CO的催化剂设计策略来突破此瓶颈（图1）。

由于CO加氢反应机理非常复杂，因此，理论催化领域的机理研究主要集中在个别金属催化剂上。为了能够更加全面而深入的理解这一复杂机理，王涛博士团队系统计算了十余种过渡金属催化剂上台阶位点和双侧位点的CO加氢反应机理。如图2A所示，CO在金属双侧位点催化剂上解离能垒明显低于台阶位点，初步显示了双位点催化剂在CO解离方面的优越性。通过微观动力学模拟，图2B展示了台阶位点和双侧位点上甲烷生成速率（TOF）与CO解离吸附能（∆E_{C_O}）之间的火山型关系。如Sabatier原理所述，在火山左侧金属会因中间物种与活性位点结合过强导致加氢步骤困难，而火山右侧金属则因解离惰性C-O键困难而受限。对比二者TOF发现，Co和Ni双位点催化剂非常接近火山顶部，合成甲烷的效率比其台阶位点分别高2和4个数量级，这表明双活性位点激活惰性化学键策略切实可行。

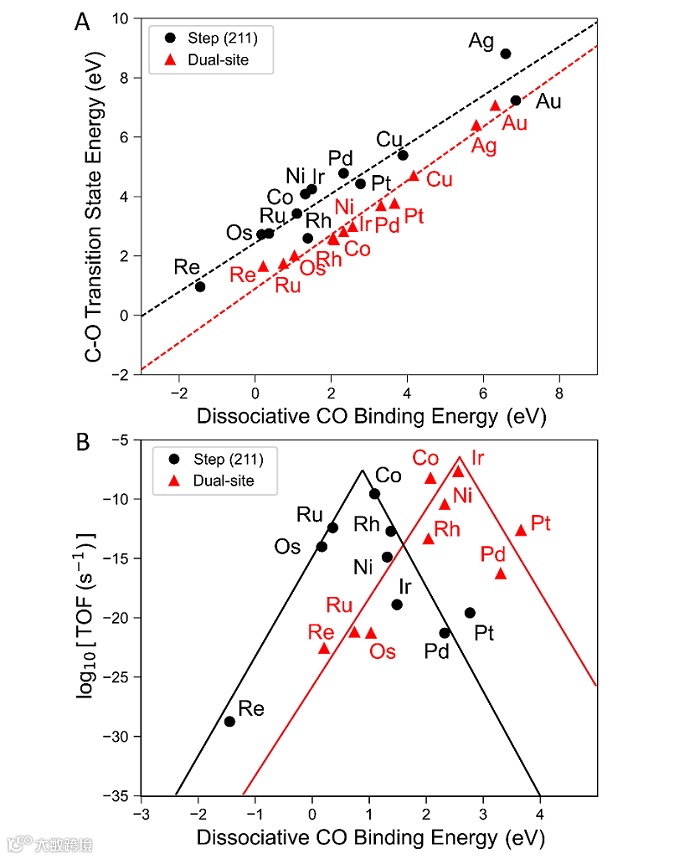

图2. 金属催化剂上CO解离能垒（A）和523 K / 3 bar反应条件下甲烷生成速率（B）与CO解离吸附能之间的关系

然而，图2B所示的火山曲线上并没有合适的双位点催化剂能够达到甲烷化活性火山的顶端。深入分析发现，双位点Co催化剂处于火山左侧，它的活性主要受限于O和OH物种的加氢步。因此，如果能找到一个更合适的活性中心，在削弱其与OH_x的结合能力的同时保留低能垒解离C-O键的能力，那么这样的双位点系统将会使CO甲烷化活性进一步提高。最终，基于理论计算设计了图3C所示的新型Co-Cr₂/G双位点催化剂。图3F所示的微观动力学模拟结果显示：在相同反应条件下该双位点催化剂的甲烷化反应速率比Co催化剂的台阶位点高出4~6个数量级。本研究提出了一种高效活化惰性小分子的理论新机理，进一步验证了双位点策略的可行性，进而展示出实现温和条件甲烷化的潜力。

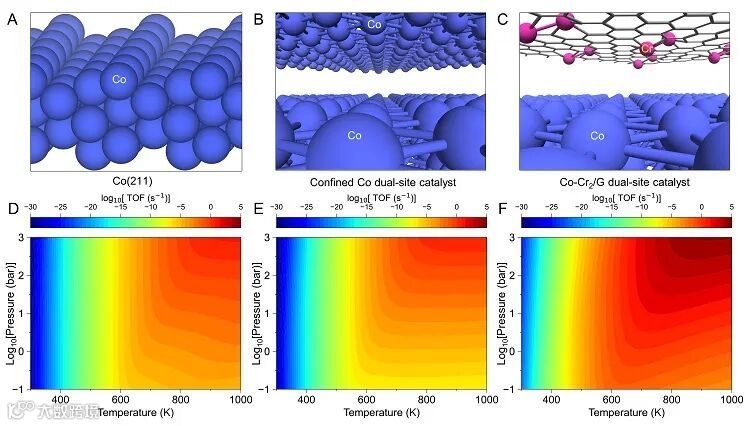

图3. 三种不同活性位点的结构示意图（A-C）以及在p_CO/p_H2=1/2条件下甲烷生成速率随反应温度和总压力的变化趋势（D-F）。

原文（扫描或长按二维码，识别后直达原文页面）：

Toward Carbon Monoxide Methanation at Mild Conditions on Dual-Site Catalysts

Wanghui Zhao, Gaomou Xu, Zhaochun He, Cheng Cai, Frank Abild-Pedersen, Tao Wang*

J. Am. Chem. Soc., 2023, DOI: 10.1021/jacs.3c02180

西湖大学人工光合作用与太阳能燃料中心简介

西湖大学人工光合作用与太阳能燃料中心 (https://cap.westlake.edu.cn/)，由中国科学院外籍院士孙立成教授牵头组建，主要致力于太阳能燃料与太阳能电池科学前沿领域关键科学问题的基础研究和瓶颈应用技术的突破。目前，中心常年在催化化学、能源化学、材料化学、应用化学、电化学、光电化学、半导体光物理学、理论催化与计算化学等方向拟招聘研究员、副研究员、博士后以及博士生，诚挚的欢迎热爱科研、积极进取的海内外优秀青年人才加盟。

王涛实验室

https://www.westlake.edu.cn/faculty/tao-wang.html

https://www.x-mol.com/university/faculty/360174
