【催化】渗碳In2O3纳米棒实现安培级电流下CO2电还原制甲酸- 大数跨境

X-MOL资讯

2023-05-21

导读：中国石油大学（华东）吴明铂教授团队与日本富山国立大学Noritatsu Tsubaki教授团队设计开发了一种渗碳的In2O3纳米棒催化剂（In2O3-C），以解决在电催化CO2合成甲酸过程中电流密度低

CO₂过量排放增加导致温室效应加剧，引起严重的环境和气候问题。针对这一全球性问题，我国明确提出了碳达峰、碳中和的战略目标。发展高效CO₂转化技术有助于该战略目标的早日实现。甲酸是一种被广泛使用的化工原料，同时也是良好的液体储氢分子。在大电流下高效催化CO₂电还原制甲酸，不仅可实现对间歇式电能的有效存储，同时能够解决电解水制氢过程中氢气难以储运的问题，具有重要的工业应用前景。

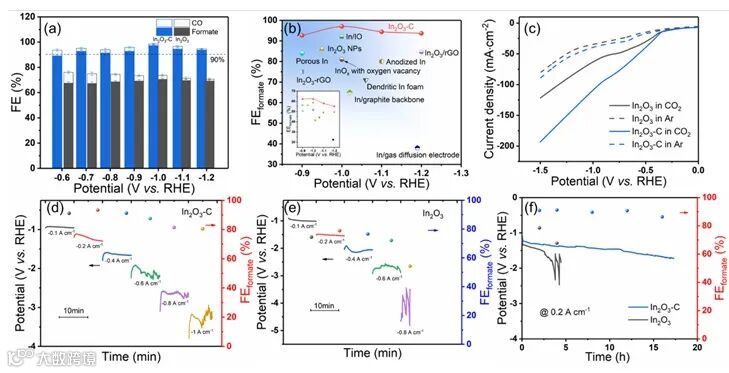

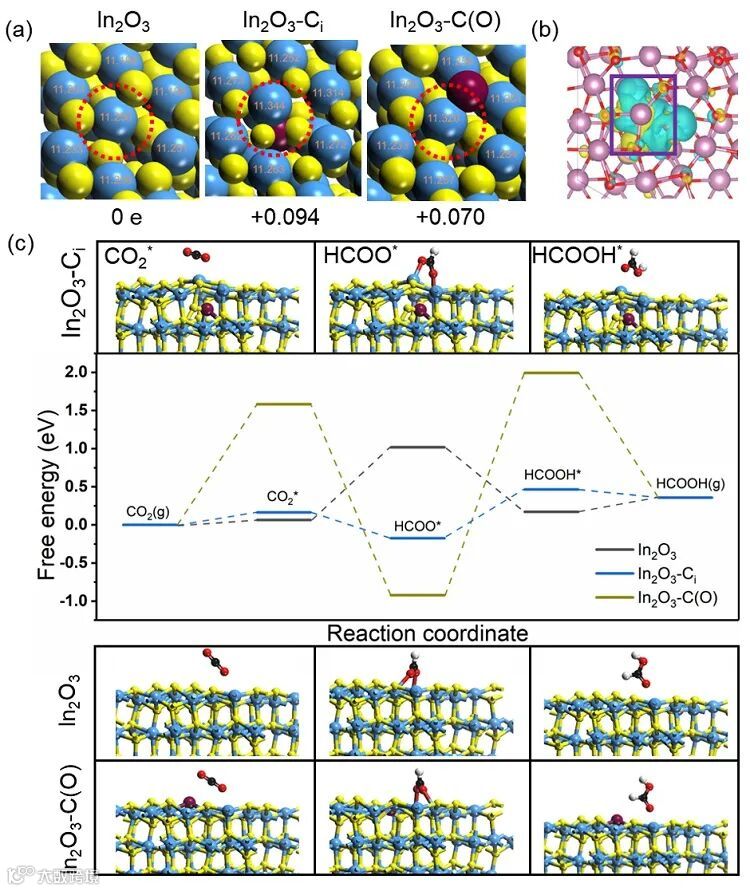

有鉴于此，中国石油大学（华东）吴明铂教授团队与日本富山国立大学Noritatsu Tsubaki教授团队设计开发了一种渗碳的In₂O₃纳米棒催化剂（In₂O₃-C），以解决在电催化CO₂合成甲酸过程中电流密度低，选择性差的问题。该催化剂在H型电解池中，500 mV宽电位范围内对甲酸盐具有超过90%的选择性，其中在-1.0 V vs RHE的低电压下选择性达到97.2%，优于普通的In₂O₃催化剂。另外，在流动池中，-1 A cm^-2的高电流密度下仍能保持甲酸盐的法拉第效率为80.5%。在此基础上，作者利用原位红外、原位拉曼和DFT计算相结合，阐明了从CO₂到甲酸盐的反应机理，发现嵌入In₂O₃晶格中的碳原子能够调节In的电子结构并促使In₂O₃表面电荷离域化，同时提供电子的快速传输通道，从而同时提高CO₂电还原制甲酸的选择性和活性。该工作为开发在大电流密度下具有高选择性的高性能CO₂电催化剂提供了新思路。相关工作发表在ACS Catalysis 上，第一作者是王文行博士。
