【催化】何军&兰亚乾JACS：杯芳烃功能化的钛氧化合物用于探究单金属和多金属位点的催化活性差异

X-MOL资讯

2023-07-20

导读：广东工业大学何军教授团队与华南师范大学兰亚乾教授团队精心设计和构建了三种稳定的杯[4]芳烃 (C4A) 功能化的钛氧化合物

单金属催化剂和多金属催化剂是两类重要的催化剂，广泛应用于各种类型的催化反应。一般来说，与单金属催化剂相比，多金属催化剂能表现出更高的催化反应活性，适合于一些复杂的反应。此外，在许多情况下，多金属催化剂和单金属催化剂的催化活性比甚至高于其有效金属活性位点的比，这表明在多金属催化剂中除了有更多的金属活性位点外，还有一些其他的关键因素可能有助于催化性能的提高。因此，研究影响单金属和多金属催化活性差异的潜在因素至关重要，但由于缺乏合适的结构模型，这方面的报道仍然很少。

近日，广东工业大学何军教授团队与华南师范大学兰亚乾教授团队在该方面研究取得了新进展。他们精心设计和构建了三种稳定的杯[4]芳烃 (C4A) 功能化的钛氧化合物，Ti-C4A、Ti₄-C4A和Ti₁₆-C4A，其具有明确的晶体结构、增加的核数、以及可调的光吸收能力和能级。其中，单核Ti-C4A和十六核Ti₁₆-C4A可作为模型催化剂用于比较单金属和多金属位点的催化活性差异。以CO₂光还原为基本反应模型，两种化合物都能高选择性 (接近100%) 地实现CO₂到HCOOH的转化。并且，具有多金属活性位点的Ti₁₆-C4A的催化活性高达2265.5 μmol g^-1 h^-1，是单金属Ti-C4A催化活性的 (180.0 μmol g^-1 h^-1) 12倍以上，也是目前已知性能最好的晶态簇基光催化剂。催化表征和DFT计算结果表明，Ti₁₆-C4A除了具有更多金属活性位点 (用于吸附和活化更多CO₂分子) 的优势外，还可以通过金属-配体协同催化快速完成多个电子-质子转移过程，有效降低CO₂还原反应所需的活化能，从而表现出优于单金属Ti-C4A的催化性能。相关论文发表于 J. Am. Chem. Soc.。

图1. 单核Ti-C4A、四核Ti₄-C4A和十六核Ti₁₆-C4A的晶体结构。

单晶X射线衍射分析显示Ti-C4A、Ti₄-C4A和Ti₁₆-C4A分别为单核、四核和十六核的钛氧化合物。Ti-C4A是由一个钛原子、一个C4A配体、一个异丙醇基和一个抗衡三乙胺阳离子组成。其中，金属Ti1原子展现出扭曲的四方锥配位几何构型，且末端配有一个异丙醇基团。Ti₄-C4A是由一个四核的钛氧核、两个C4A配体、四个异丙醇基团和两个DMF分子组成。其中，四核钛氧簇核呈现缺角的扭曲双立方烷结构，并且每个钛原子末端都配有一个容易离去的溶剂分子。为了探索合成核数更高的簇合物，作者在合成过程中引入了具有多齿配位能力的磷酸根，并获得了目前报道的杯芳烃修饰的核数最高的钛氧簇Ti₁₆-C4A。该化合物可以看成是由4个四核的钛氧单元组成；其中每个四核的钛氧单元包含一个平面的四核钛氧簇核和一个C4A配体。4个四核的钛氧单元通过4个磷酸根桥联起来，形成一个缺两条边的四面体。值得注意的是，在Ti₁₆-C4A结构中有12个钛原子是包含有1或2个末端配位的溶剂分子（水或异丙醇），这表明其含有多个潜在的金属活性位点。

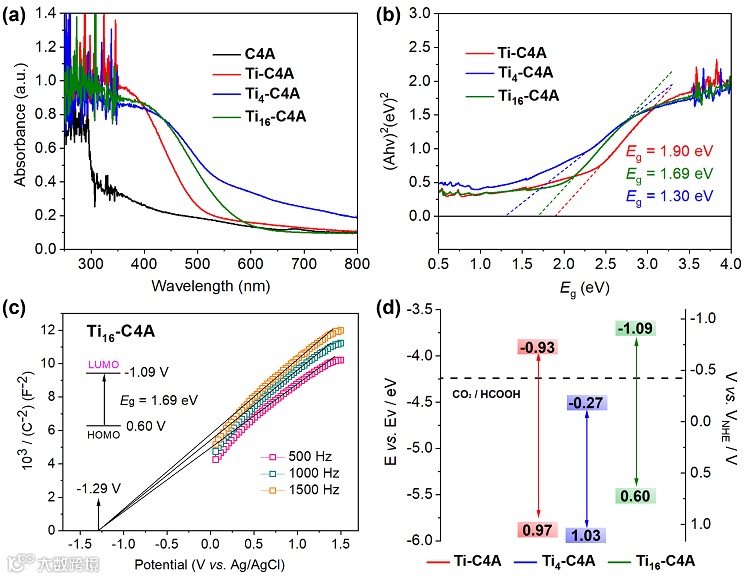

图2. Ti-C4A、Ti₄-C4A和Ti₁₆-C4A的固体紫外-可见吸收光谱、Tauc曲线、莫特肖特基测试曲线以及HOMO-LUMO能级分布。

Ti-C4A、Ti₄-C4A和Ti₁₆-C4A晶体均显示出比传统钛氧簇更深的黄色或棕黄色，说明它们的光吸收的确有所增加。为了进一步准确评价它们各自的光吸收能力，作者测试了晶体的固体紫外-可见吸收光谱并计算了相应的光学带隙。结果表明Ti-C4A、Ti₄-C4A和Ti₁₆-C4A明显展现出比传统紫外光区响应的钛氧簇（≤ 400 nm）和单独C4A配体（300 nm）吸收更强和范围更宽的光捕获能力。其中，Ti-C4A、Ti₄-C4A和Ti₁₆-C4A的光吸收范围可以分别拓展到近500、800和600 nm，这说明C4A配体和不同钛氧核心之间均产生了明显强而有效的金属-电荷转移效应。作者根据Tauc曲线计算出Ti-C4A、Ti₄-C4A和Ti₁₆-C4A的光学带隙分别为1.90、1.30和1.69 eV，说明这些C4A配体修饰的钛氧化合物均具有类半导体特性（如图2d所示）。以此为基础，作者进一步通过测试莫特肖特基测试确定了Ti-C4A、Ti₄-C4A和Ti₁₆-C4A的HOMO和LUMO能级。通过计算，Ti-C4A、Ti₄-C4A和Ti₁₆-C4A的HOMO能级分别为0.97、1.03 V和0.60 V (vs. NHE)，LUMO能级分别为-0.93、-0.27 V和-1.09 V (vs. NHE)。从HOMO-LUMO能级分布可以看出，三个钛氧化合物中除了Ti₄-C4A，Ti-C4A和Ti₁₆-C4A都具有非常负的LUMO能级，因此，它们可能可以作为潜在的催化剂用于光催化CO₂还原反应。

图3. Ti-C4A和Ti₁₆-C4A的光催化性能表征。（a, b）Ti-C4A和Ti₁₆-C4A在紫外光和可见光照射下的HCOOH产量与光照时间函数关系图。（d）Ti-C4A和Ti₁₆-C4A的光催化反应循环图（活性持久性测试）。（d）Ti-C4A和Ti₁₆-C4A在紫外光照射/关闭下的光电流响应信号图。（e, f）Ti-C4A和Ti₁₆-C4A的荧光光谱图和荧光寿命图。

基于Ti-C4A、Ti₄-C4A和Ti₁₆-C4A的结构稳定性、强的紫外-可见光吸收能力以及相对较负的LUMO能级，作者尝试将它们作为催化剂用于光催化CO₂还原反应研究。实验结果表明，在紫外或可见光照射下，Ti₄-C4A作为光催化剂在液相和气相中几乎没有检测到CO₂还原产物，这可能与其LUMO能级（-0.27 V vs. NHE）低于大部分CO₂的碳基还原产物电势有关。而以Ti-C4A或Ti₁₆-C4A作为光催化剂时，在液相中可以检测到明显的HCOOH产物。如图3所示，HCOOH的生成随着紫外或可见光照射时间的增加而不断增加。并且，在紫外光照射12 h后，Ti₁₆-C4A的HCOOH产量达到135.93 μmol (2265.5 μmol g^-1 h^-1)，明显高于Ti-C4A (12 h后10.8 μmol, 180.0 μmol g^-1 h^-1) 以及作者之前报道的Ti₄-C8A和Ti₇-C8A (253.9和488.4 μmol g^-1 h^-1)，是目前已知性能最好的晶态簇基光催化剂。Ti₁₆-C4A优异的光催化活性可能与其多个潜在的Ti⁴⁺催化活性位点有关。相比之下，Ti-C4A中只有一个潜在的Ti⁴⁺催化活性位点，导致其光催化活性相对较低。另外，在可见光照射下 (420 ~ 800 nm) 进行光催化反应时，Ti₁₆-C4A优异的HCOOH产量 (12.7 μmol；211.0 μmol g^-1 h^-1) 也仍略高于Ti-C4A (8.7 μmol；145.2 μmol g^-1 h^-1)，尽管两种化合物都表现出较弱的可见光捕获能力。这些结果表明，Ti₁₆-C4A中多个潜在的Ti⁴⁺催化活性位点对其优异的光催化性能至关重要。重要的是，在紫外和可见光驱动的CO₂RR过程中，除了HCOOH外，在液相和气相中几乎都检测不到CO、CH₃OH和CH₄等其他CO₂还原副产物，这表明Ti-C4A和Ti₁₆-C4A光催化剂对HCOOH产物有很高的选择性 (~ 100%)。

Ti-C4A和Ti₁₆-C4A在该催化反应过程中是作为非均相催化剂，并保持良好的循环稳定性。为了证明Ti-C4A和Ti₁₆-C4A的光催化CO₂还原活性，作者还进行了一系列对照试验，涉及的对照反应条件包括黑暗条件以及单独缺少催化剂、CO₂或TEOA。从对照实验结果可以明显看出，无论缺乏上述条件任何一种，光催化CO₂还原反应都无法进行。另外，作者还通过同位素¹³CO₂（作为反应气氛）追踪实验来证明Ti₁₆-C4A可以将CO₂光催化还原为HCOOH。值得一提的是，由于Ti₁₆-C4A的光催化活性较高，¹³C NMR谱图中的HCOO^-信号都（相比以前报道的工作）非常强。

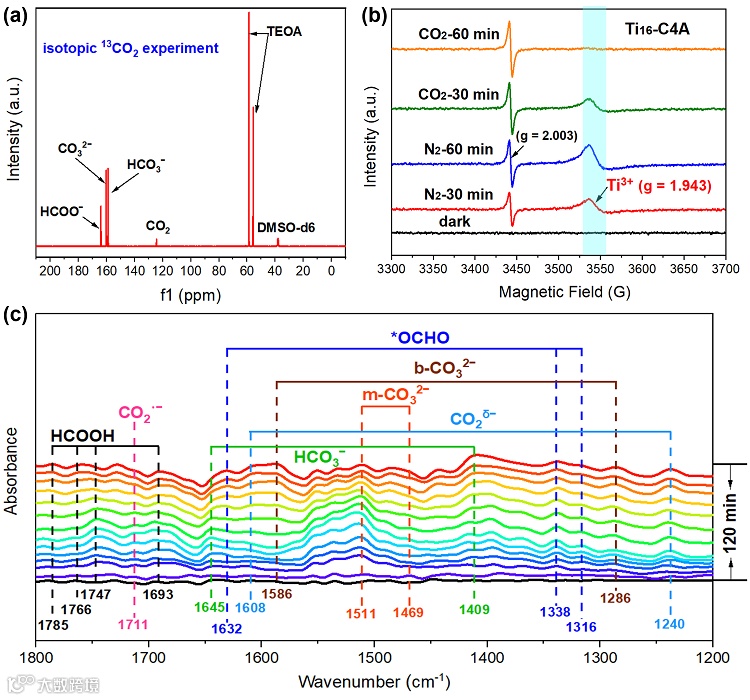

图4. Ti₁₆-C4A的¹³C NMR谱图（¹³CO₂作为反应气氛，163.6 ppm信号峰对应为HCOO^-）、电子顺磁共振谱和原位红外光谱图。

为了进一步探讨Ti-C4A与Ti₁₆-C4A光催化活性不同的原因，作者通过光电流响应测试，评估光致电子转移效率。Ti-C4A和Ti₁₆-C4A表现出类似的强的光电流响应，这意味着这两种化合物的光诱导电子-空穴分离效率相似。为了证实这一点，作者测试了这两种化合物的光致发光 (PL) 光谱和PL衰减寿命。结果表明，虽然Ti₁₆-C4A的PL强度低于Ti-C4A，但这两种化合物的PL寿命非常相似 (τ_Ti-C4A = 1.57 ns，τ_Ti16-C4A = 1.99 ns)，这表明Ti-C4A和Ti₁₆-C4A确实具有相似的电子-空穴对分离效率。因此，Ti₁₆-C4A在光催化CO₂RR中优异的表现可能归因于其具有多个Ti⁴⁺催化活性位点以及可能的协同金属-配体催化作用。此外，作者还通过原位红外光谱和电子顺磁共振谱详细研究了Ti₁₆-C4A催化剂的光催化CO₂RR的机理。

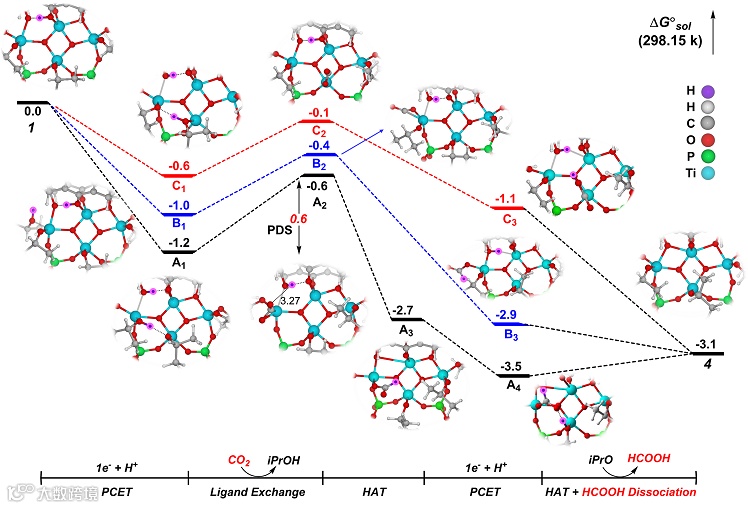

图5. Ti₁₆-C4A催化过程机理及势能面图。Ti₁₆-C4A的四核钛氧核单元上CO₂-to-HCOOH转化反应途径及其相应的吉布斯能和中间体结构。

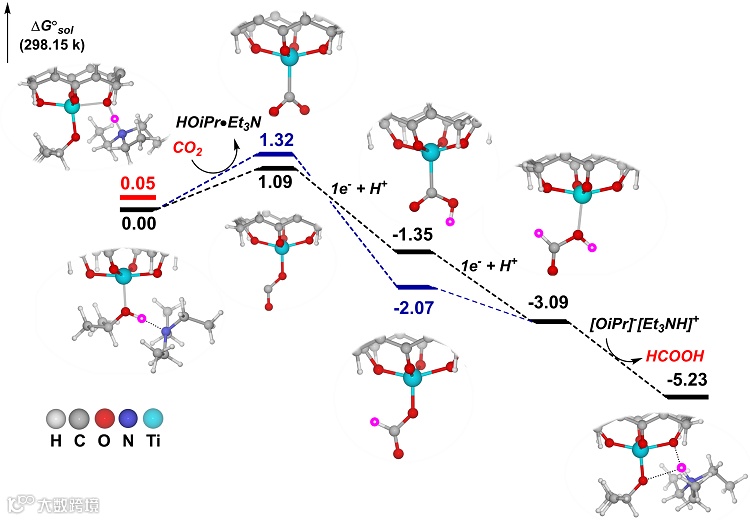

图6. Ti-C4A催化过程机理及势能面图。Ti-C4A上CO₂-to-HCOOH转化反应途径及其相应的吉布斯能和中间体结构。

最后，作者通过理论计算详细研究了Ti₁₆-C4A和Ti-C4A的光催化反应机理。结果表明，多金属Ti₁₆-C4A不仅比单金属Ti-C4A吸附和激活更多的CO₂分子，而且利用金属-配体的协同催化作用，更快地转移电子和质子，从而降低反应活化能，从而更有效地完成CO₂还原过程。

综上，这项工作提供了一个晶态催化剂模型用于探究影响单金属和多金属位点催化活性差异的因素，并证明了晶体模型系统在探索催化剂的结构-性能关系方面的巨大潜力。

原文（扫描或长按二维码，识别后直达原文页面）：

Calix[4]arene-Functionalized Titanium-Oxo Compounds for Perceiving Differences in Catalytic Reactivity Between Mono- and Multimetallic Sites

Ning Li, Jiao-Min Lin, Run-Han Li, Jing-Wen Shi, Long-Zhang Dong, Jiang Liu, Jun He*, and Ya-Qian Lan*

J. Am. Chem. Soc., 2023, DOI: 10.1021/jacs.3c04480
