【材料】ACS AMI | 高电压尖晶石LiNi₀.₅Mn₁.₅O₄ 之卤化物固态电解质涂层阴极-电解质界面工程

英文原题：Engineering Cathode-Electrolyte Interface of High-voltage Spinel LiNi_0.5Mn_1.5O₄ via Halide Solid-state Electrolyte Coating

通讯作者：刘如熹，台湾大学 / 钟仁杰, 台北科技大学

作者：Jheng-Yi Huang (黄钲贻), Ching-Yun Cheng (郑景云), Yan-Ming Lai (赖彦铭), Kevin Iputera (莫诚康)

应对能源短缺和寻找替代能源是当今世界面临的严峻挑战，目前最重要的储能装置之一是电池。锂离子电池具有许多优点，例如低成本、便携性和能量转换效率高。在各种类型的正极材料中，LiNi_0.5Mn_1.5O₄（LNMO）因其高能量密度和良好的循环稳定性而成为一种有前途的选择。LNMO 和电解质之间的直接接触会导致副反应，例如电解质中 Mn³⁺ 的歧化和 Mn²⁺ 的溶解，从而导致 Jahn-Teller 畸变。当电解质LiPF₆与H₂O反应时，会产生HF，HF会腐蚀LNMO的结构。为了减少这些副反应的发生，人们开发各种界面改性方法。

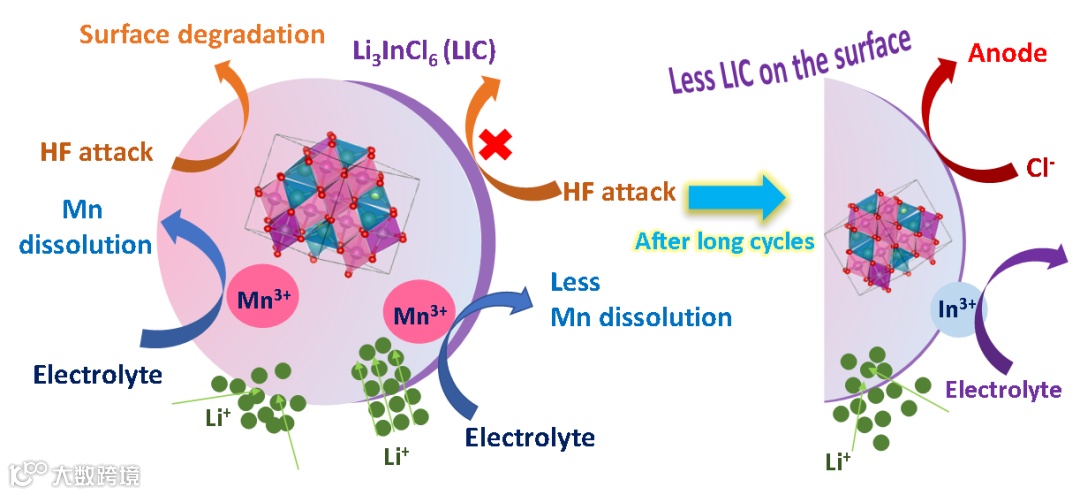

图1. 本研究示意图

近日，台湾大学刘如熹教授团队于ACS Applied Materials & Interfaces上发表高电压尖晶石LiNi_0.5Mn_1.5O₄之卤化物固态电解质涂层阴极-电解质界面工程研究。针对不同包覆比例进行电性分析探讨，提供最合适之比例，使其有效预防与电解液直接接触产生的副反应，实现电池长循环之功效。

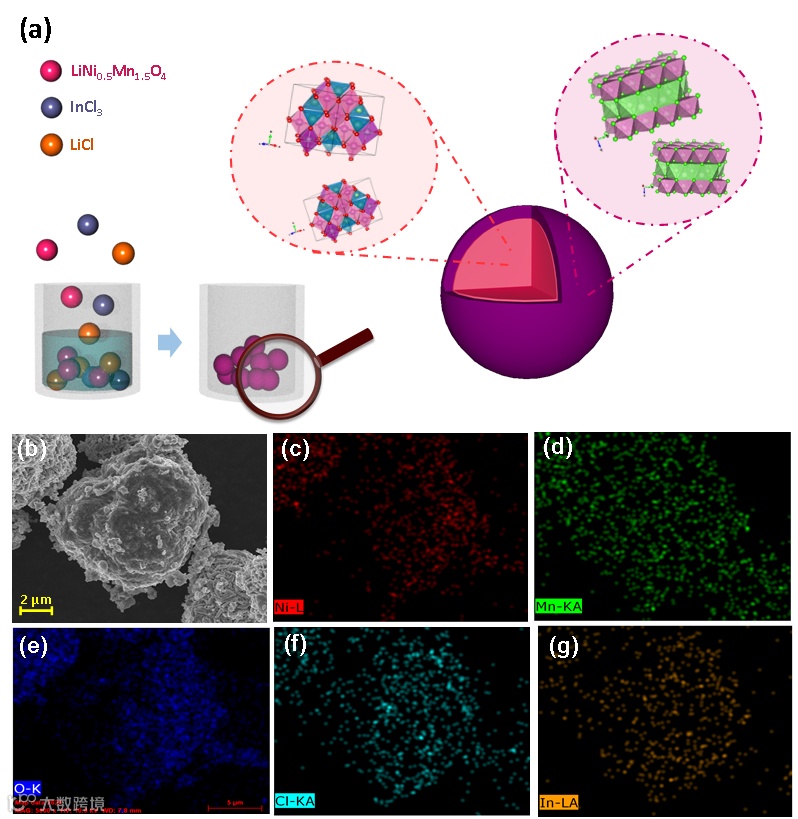

图2.高电压尖晶石LiNi_0.5Mn_1.5O₄之卤化物固态电解质涂层鉴定。

充放电曲线表明，LNMO 在长循环后会经历严重的极化，但 5 wt% LIC@LNMO 通过充当保护层来防止电解液和 Mn³⁺ 之间的副反应，从而提高稳定性。Mn³⁺发生歧化反应（2Mn³⁺→Mn⁴⁺+Mn²⁺），Mn²⁺溶解在电解液中。然而，增加表面Li₃InCl₆涂层会导致电子电导率降低，所以7.5 wt% LIC@LNMO复合材料的稳定性较差。2.5 wt% LIC@LNMO复合材料因涂层较少，可能导致覆盖不完全， Mn²⁺在电解液中溶解，从而无法实现长循环效果。结果强调仔细调整 Li₃InCl₆ 涂层厚度以优化 LIC@LNMO 复合材料的电化学性能和稳定性的重要性。

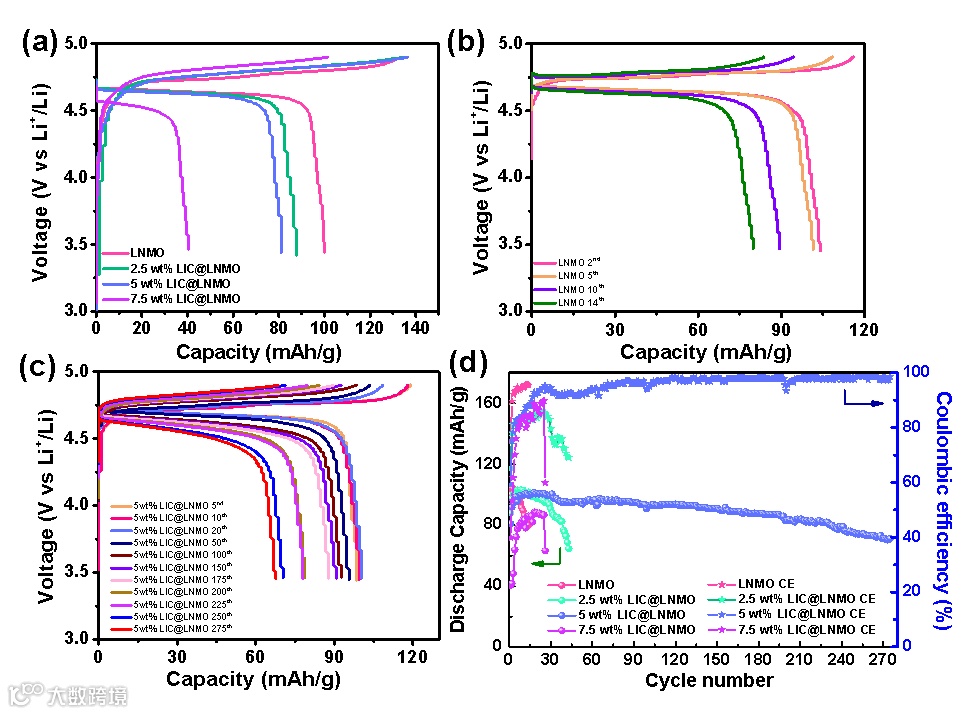

图3. 不同包覆比例之电化学曲线图。

X射线光电子能谱图与X射线吸收光谱图显示纯 LNMO 在循环后表现出显着的 Mn³⁺ 信号，表明电解液中 Mn 离子的溶解。然而，5 wt% LIC@LNMO 的 Mn 信号在充放电前后没有明显变化，证实 Li₃InCl₆ 可以充当保护层，防止 LNMO 中的 Mn 离子溶解在电解液中。长循环后LIC@LNMO由于高氧化电位，Li₃InCl₆逐渐分解，In³⁺溶解在电解液中，Cl 离子由于穿梭效应而迁移到阳极侧。尽管Li₃InCl₆在循环后被消耗，但它仍然减缓有机电解质与LNMO之间的副反应。

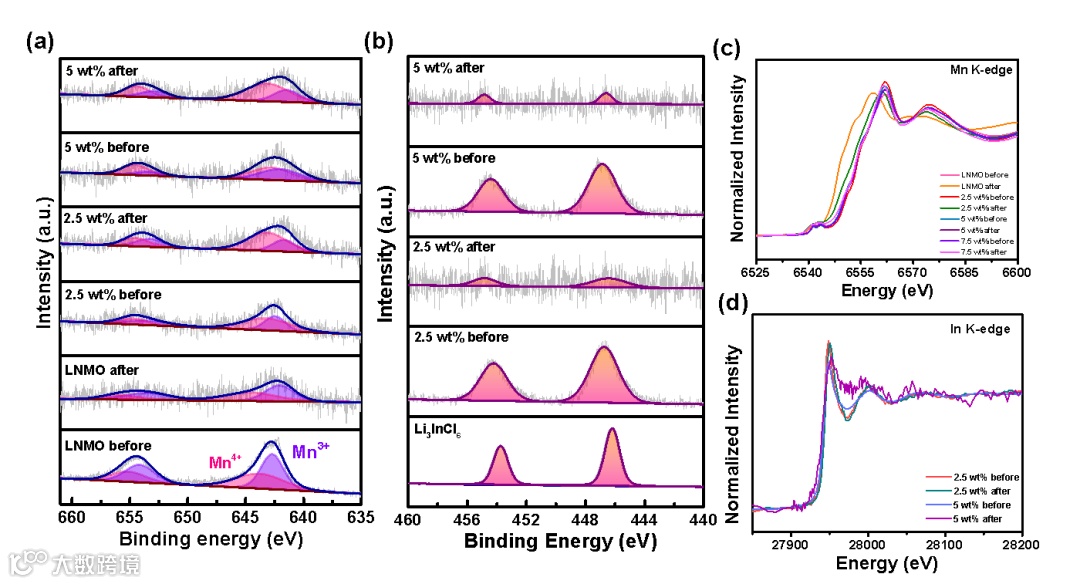

图4. 不同包覆比例电池循环前后鉴定分析。

通过在高电压正极材料 LNMO 上涂覆 Li₃InCl₆ 来增强其循环性能，以防止电解液与 Mn 离子之间发生反应，从而导致 Mn²⁺ 在长时间循环过程中溶解和结构降解。基于这些发现，5 wt% 的 Li₃InCl₆ 涂层被确定为最佳比例， 230 次循环具有 80% 的电容保持率和 99% 的库仑效率。相比之下，纯LNMO由于其结构退化，只能循环至第14次循环。因此，Li₃InCl₆具保护层的作用，减少LNMO和电解液之间的直接反应，同时由于其较高的离子电导率而提供更好的锂离子传输。

研究团队以卤化物固态电解质涂层为主，改善电解液直接接触LNMO阴极材料造成之副反应问题。藉调整各个包覆比例，找寻最佳之比例改善其循环性能，且透过分析技术揭示各比例之差异, 提供一个有效改善副反应之方法与详细机制探讨。

相关论文发表在ACS Applied Materials & Interfaces上，台湾大学博士研究生黄钲贻为文章的第一作者，刘如熹教授为主要通讯作者。

扫描二维码阅读英文原文

ACS Applied Materials & Interfaces. 2023, ASAP

Publication Date: August 16, 2023

https://doi.org/10.1021/acsami.3c08517

Copyright © 2023 American Chemical Society

ACS Applied Materials & Interfaces serves the interdisciplinary community of chemists, engineers, physicists and biologists focusing on how newly-discovered materials and interfacial processes can be developed and used for specific applications. The editors are proud of the rapid growth of the journal since its inception in 2009, both in terms of the number of published articles and the impact of the research reported in those articles. ACS AMI is also truly international, with the majority of published articles now coming from outside the United States, capturing the rapid growth in applied research around the globe.
