大数跨境
首页
>
【催化】微波辅助快速热解构筑MOF基单原子Ni催化剂：安培级电流电催化CO2还原
>
0
0

【催化】微波辅助快速热解构筑MOF基单原子Ni催化剂：安培级电流电催化CO2还原

【催化】微波辅助快速热解构筑MOF基单原子Ni催化剂：安培级电流电催化CO2还原 X-MOL资讯
2024-01-24
1
导读：中国科学技术大学江海龙教授、焦龙特任教授联合郑州大学臧双全教授提出了一种简单普适的微波辅助快速热解策略，利用ZnCl2/KCl作为微波吸收介质，以Ni掺杂的沸石咪唑骨架的MOF为前体，在无惰性气体保护


单原子催化剂（SACs）实现了催化活性位在原子尺度上的均匀分散并且具有独特的几何/电子结构，近年来成为催化领域的研究热点。在众多SACs的载体中，多孔碳因表面积大、导电好、稳定性高、易于调控等被广泛应用。通常情况下，碳载单原子催化剂是利用传统电加热设备（主要是管式炉）在700 °C或更高温度热解含有金属的有机前体获得的。通常需要长的加热时间（往往是几小时）、高的能量输入以及惰性气体保护，显著降低了时间、能量效率，操作成本高。此外，长时间加热极易导致金属原子迁移团聚，给SACs的合成带来挑战。因此，开发出更高效、节能、快速且易于操作的碳化方法对单原子合成具有重要意义。

微波加热区别于传统电加热依靠低效热传导过程（从设备到样品），微波加热中微波可以直接被样品吸收，高效转化为热能，能够实现短时间内快速加热，这将克服传统电加热的弊端同时有效抑制SACs制备中金属原子的迁移团聚。然而，由于大多数有机前体的微波吸收能力较差，微波辐照热效应不明显，很难通过微波加热有机前体实现直接热解碳化获得碳载SACs。在前驱体中引入微波吸收介质将有可能解决上述问题，为微波加热获得碳基SACs提供了一种潜在可能。

除了加热技术，合适的前驱体的选择对碳载SACs合成和性能也至关重要。金属有机骨架（MOFs）具有结构和成分上极大的灵活性，显示出广阔的应用前景。在热解过程中，MOF的结构和成分优势可以在很大程度上继承到碳基材料中，使其成为制造碳基SACs的理想前驱体。基于上述分析，微波加热技术与MOF前驱体的结合应该是构建碳基SACs的理想策略。

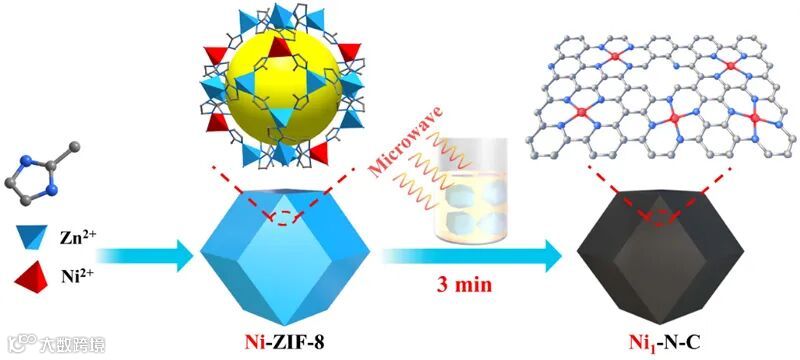

图1. 微波辅助快速热解制备Ni1-N-C示意图。

近日，中国科学技术大学江海龙教授、焦龙特任教授联合郑州大学臧双全教授提出了一种简单普适的微波辅助快速热解策略，利用ZnCl2/KCl作为微波吸收介质，以Ni掺杂的沸石咪唑骨架的MOF（Ni-ZIF-8）为前体，在无惰性气体保护下，仅3分钟就获得了碳载单原子Ni催化剂（Ni1-N-C）（图1）。最优的Ni1-N-C催化剂在电化学CO2还原中表现出安培级CO电流密度（1.06 A/cm2），同时CO法拉第效率（FECO）高达96%，优于传统电加热制备的催化剂。

作者首先合成了Ni掺杂ZIF-8作为制备SACs的前体。为了增强微波吸收能力，选择具有强微波吸收能力的极性化合物ZnCl2作为微波吸收剂与Ni-ZIF-8混合，Ni-ZIF-8在3分钟内成功碳化。由于ZnCl2的低熔点（283 °C）很容易形成熔融流体，从而在Ni-ZIF-8周围提供隔离作用，在没有惰性气体保护的情况下实现Ni-ZIF-8的碳化。然而单独靠ZnCl2吸收微波引起的碳化温度相对较低。进一步引入KCl作为助剂，大大增强了微波吸收并诱导了更高的加热温度。

基于上述结果，在3分钟内通过微波辐射成功制备了一系列Ni1-N-C-X（X＝15、50和100， 0.15、0.50和1.00对应于KCl/Ni-ZIF-8质量比）催化剂（图2a）。Ni1-N-C-X（X=15、50和100）与通过常规电加热（900 °C，N2，2小时）制备的Ni1-N-C-furnace具有相当的碳化程度。

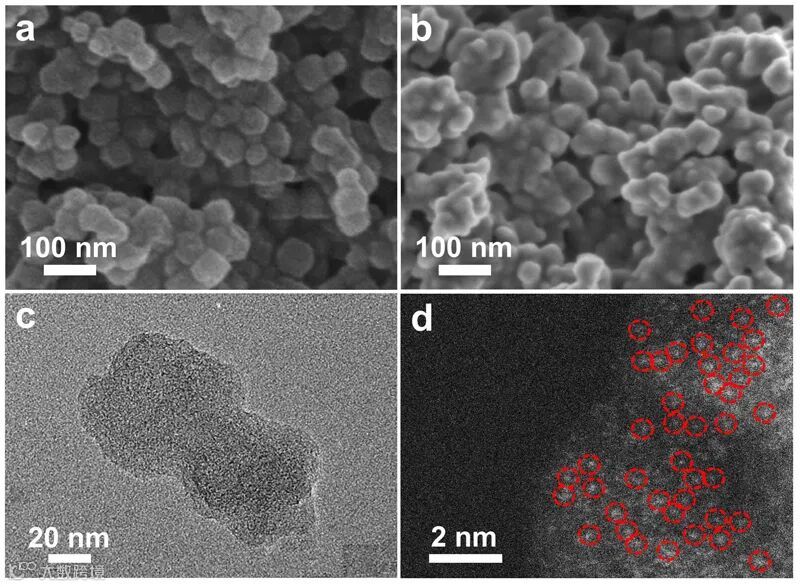

图2. a）Ni-ZIF-8的扫描电镜（SEM）图。b）Ni1-N-C-50的SEM图。c）Ni1-N-C-50的透射电镜（TEM）图。d）Ni1-N-C-50的球差校正HAADF-STEM图。

从电镜图中可以看出，热解得到的Ni1-N-C材料继承了Ni-ZIF-8的形貌，并且没有明显的金属纳米颗粒存在（图2a-2c）。从球差电镜可以观测到大量的单原子存在于碳载体上（图2d）。

此外XPS和同步辐射近边吸收谱显示，Ni1-N-C-X（X=15、50和100）中Ni处于正价态的Niδ+（0<δ<2）（图3a，3b）。傅立叶变换扩展X射线吸收精细结构（FT-EXAFS）光谱证实了Ni1-N-C-X（X=15、50和100）中Ni的原子分散性，并且以Ni-N4的构型存在（图3c，3d）。

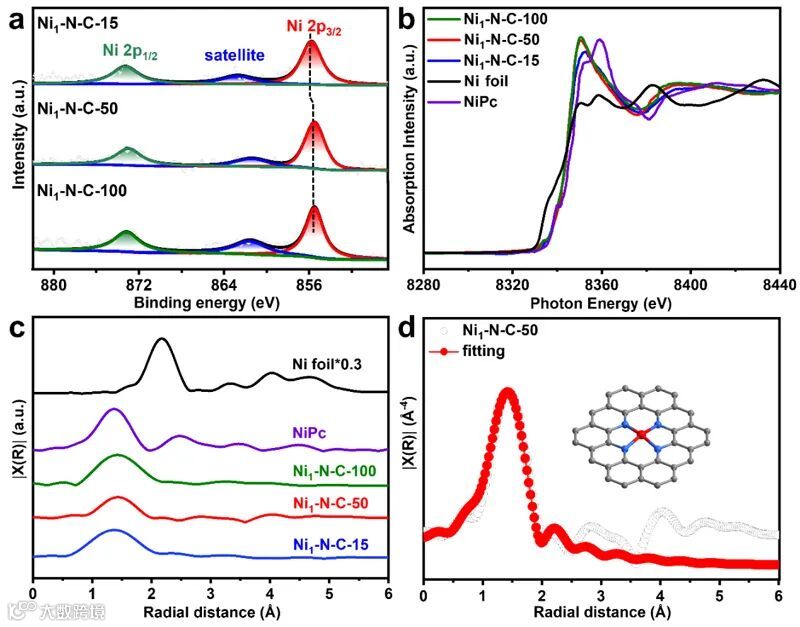

图3. a）Ni1-N-C-15、Ni1-N-C-50和Ni1-N-C-100的Ni 2P XPS表征。b）Ni的K-edge XANES光谱。c）Ni1-N-C-15、Ni1-N-C-50、Ni1-N-C-100的FT-EXAFS光谱。d）Ni1-N-C-50的EXAFS拟合。

H-cell中的电催化性能研究发现，Ni1-N-C-50在0.5 M KHCO3溶液中具有更高的电流响应和FECO以及最低的Tafel斜率以及优异的稳定性（图4）。

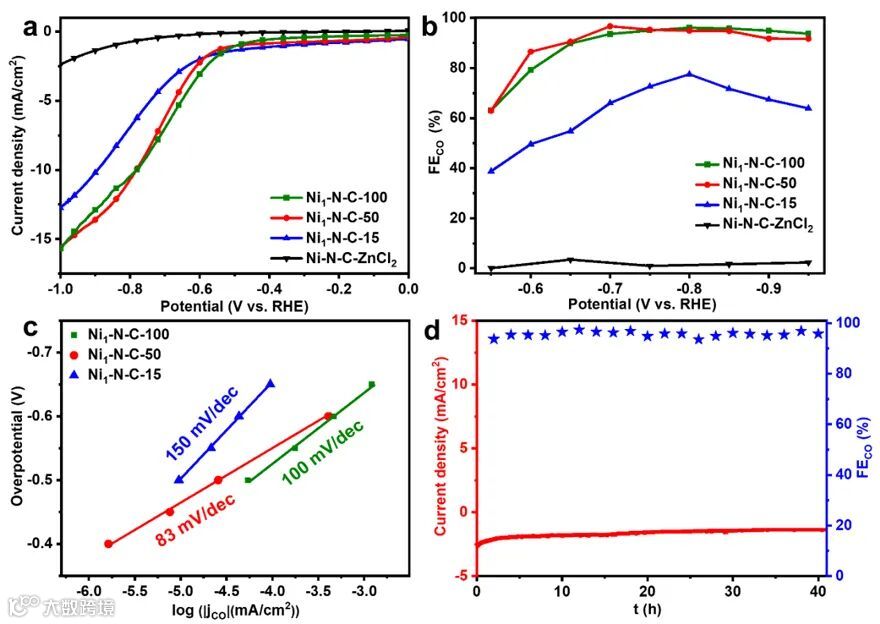

图4. H-cell中a）Ni-N-C-ZnCl2和Ni1-N-C-X（X=15、50和100）的LSV曲线。b）Ni-N-C-ZnCl2和Ni1-N-C-X（X=15、50和100）的FECO。c）Ni1-N-C-X（X＝15、50和100）的Tafel图。d）Ni1-N-C-50的稳定性测试。

进一步，通过近常压XPS测试可以看出Ni1-N-C-50比Ni1-N-C-15更大的化学吸附的CO2δ–比例，表明Ni1-N-C-50具有更好的CO2吸附和活化能力（图5a）。此外，电化学原位红外光谱测量表明，Ni1-N-C-50的*COOH峰比Ni1-N-C-15出现在更低电势，并且CO2消耗更加显著，支持了Ni1-N-C-50更好的性能（图5b）。

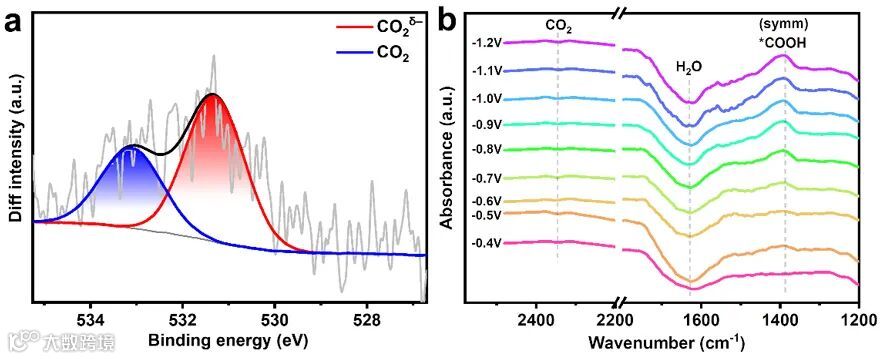

图5. a）近常压XPS分析CO2在Ni1-N-C-50上的吸附。b）Ni1-N-C-50在CO2还原过程中的原位红外光谱。

流动池中微波合成具有介孔结构的Ni1-N-C-50显示出高达1.06 A/cm2的CO电流密度，同时还能保持96%的FECO，远优于通过传统电加热制备具有微孔结构的Ni1-N-C-furnace（图6a-d）。此外通过一系列对照实验验证了介孔结构对高电流密度的重要性。该微波加热方法具有极强普适性，适用于不同有机前驱体（MOF、非MOF均可）而且很容易实现Ni1-N-C-50（~10 g）的大规模合成。

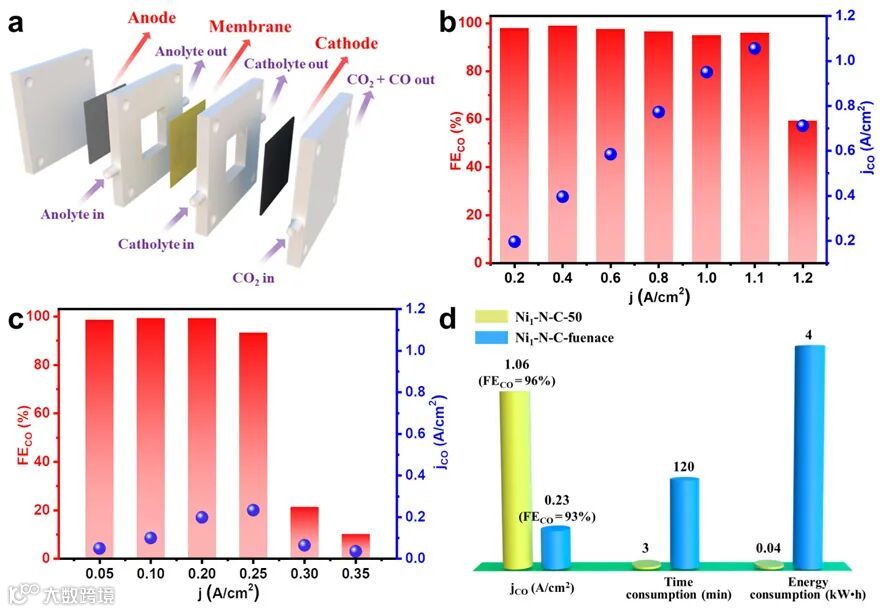

图6. 流动池中电催化性能。a）用于CO2电还原气体扩散电极的流动池示意图。b）Ni1-N-C-50的FECO和CO电流密度（jCO）。c）Ni1-N-C-furnace的FECO和jCO。d）Ni1-N-C-50和Ni1-N-C-furnace在热解过程中jCO、时间和能耗的对比。

该工作开发了一种快速通用的微波辅助加热合成碳基SACs的方法。同时为大电流密度电催化CO2还原提供了一种能大规模合成、性能优异的催化剂。

该工作发表在Angew. Chem. Int. Ed.期刊上，通讯作者为中国科学技术大学江海龙教授、焦龙特任教授以及郑州大学臧双全教授，第一作者为文明博士。

原文（扫描或长按二维码，识别后直达原文页面）：
Microwave-Assisted Rapid Synthesis of MOF-Based Single-Atom Ni Catalyst for CO2 Electroreduction at Ampere-Level Current
Ming Wen, Nana Sun, Long Jiao, Shuang-Quan Zang, Hai-Long Jiang
Angew. Chem. Int. Ed., 2024, DOI: 10.1002/anie.202318338

江海龙教授简介

江海龙，1981年8月生于安徽合肥庐江县。中国科学技术大学教授、博士生导师、英国皇家化学会会士（FRSC），获得国家杰出青年基金资助，入选第四批国家“万人计划”科技创新领军人才（2019年）、科技部中青年科技创新领军人才（2018年）等。2017-2020年连续入选科睿唯安（原汤森路透）全球高被引科学家（化学）和爱思唯尔（Elsevier）中国高被引学者榜单。

2003年7月于安徽师范大学获化学学士学位；2008年7月于中国科学院福建物质结构研究所获无机化学博士学位。2008年8月至2011年8月在日本国立产业技术综合研究所工作，分别任产综研特别研究员和日本学术振兴会外国人特别研究员（JSPS fellow）；2011年9月至2013年1月在美国德克萨斯农工大学从事博士后研究。2013年初入职中国科学技术大学化学系（现任系执行主任），担任教授、博士生导师，并双聘于合肥微尺度物质科学国家研究中心。2017年获得中国科大海外校友基金会青年教师事业奖，2018年获得卢嘉锡优秀导师奖、太阳能光化学与光催化研究领域优秀青年奖，2019年获中国科学院优秀导师奖。

长期从事无机化学、材料化学和催化化学的交叉性研究工作，特别是以金属有机框架（MOFs）、共价有机框架（COFs)等晶态多孔功能材料为研究平台，围绕催化中心微环境的化学调控方面开展了较为系统的研究工作，部分研究成果获2020年度教育部自然科学一等奖（第一完成人）。研究结果已在国际重要SCI期刊上发表论文200余篇，其中2013年回国建立课题组独立工作以来，以通讯作者身份在Nat. Catal.（1篇），J. Am. Chem. Soc.（17篇），Angew. Chem.（26篇），Chem（4篇），Nat. Commun.（3篇），Adv. Mater.（11篇），Natl. Sci. Rev.（2篇），Joule（1篇），Matter（1篇），Acc. Chem. Res.（1篇），Acc. Mater. Res.（1篇），Chem. Rev.（1篇），Chem. Soc. Rev.（2篇），Coord. Chem. Rev.（4篇）, Mater. Today（1篇）等高水平期刊上发表论文。论文被引用47000次以上（H指数：108），篇均引用200次以上，其中73篇入选ESI高被引论文（Highly Cited Papers, Top 1%）。授权中国专利9项。撰写书章两章。担任中国化学会晶体化学专业委员会委员、中国化学会分子筛专业委员会委员、中国化学会二氧化碳化学专业委员会、中国感光学会光催化专业委员会委员、天津市能源材料化学重点实验室学术委员会委员等；担任Sci. Bull.和科学通报副主编以及EnergyChem（Elsevier）、催化学报、中国化学快报、化学学报、Scientific Reports（NPG）、MetalMat (WILEY-VCH)、Z. Anorg. Allg. Chem. (WILEY-VCH)、Materials（MDPI）、无机化学学报、中国科学技术大学学报等期刊编委和顾问委员会委员。承担基金委、科技部、中科院、教育部、安徽省等多项重要科研任务。

课题组链接
http://mof.ustc.edu.cn/
https://www.x-mol.com/university/faculty/14775

臧双全教授简介

臧双全，1976年7月出生，河南遂平人。郑州大学化学学院教授、博士生导师，2018年国家杰出青年科学基金获得者，河南省第十批省优秀专家，郑州大学学术副校长、化学学院副院长（主持工作）和绿色催化中心副主任（主持工作）。兼任中国化学会分子筛专业委员会委员、中国化学会晶体化学专业委员会委员、河南省化学学会第十届理事会常务理事，《Crystal Growth & Design》Topic Editor、《无机化学学报》编委和《中国化学》青年编委。

臧双全教授长期从事金属团簇化学、金属有机框架材料、高品质发光材料研究，先后主持国家自然科学基金面上项目、河南省科技创新团队、河南省科技厅创新人才等项目。在Nat. Chem., Sci. Adv., J. Am. Chem. Soc, Angew. Chem. Int. Ed., Adv. Mater., Adv. Sci., Adv. Funct. Mater., Coord. Chem. Rev.等权威化学类期刊发表SCI论文180余篇，其中高被引论文11篇，热点论文1篇。代表性论文被国际著名刊物Chem. Rev.、Chem. Soc. Rev., J. Am. Chem. Soc., Angew. Chem. Int. ed.等引用6800余次, H-index = 48。获国家发明专利11项。他主持的“刺激响应型晶态智能材料”和“响应型金属有机框架材料”项目分别获得2018年教育厅河南省科技成果奖一等奖和2019年度河南省自然科学奖一等奖。臧双全教授还获得宝钢优秀教师奖、河南省优秀教师、河南省学术技术带头人、河南省科技创新杰出青年、河南省教育厅学术技术带头人、河南省第十批省优秀专家、河南省高校科技创新人才等荣誉称号。

https://www.x-mol.com/groups/zang-shuangquan-lab

焦龙教授简介

焦龙，中国科学技术大学特任教授，博士生导师，国家优秀青年基金获得者（2022）。2014年毕业于山东大学材料物理专业，获理学学士学位；2019年博士毕业于中国科学技术大学微尺度物质科学国家研究中心（导师：江海龙教授）；2019-2021年在中国科学技术大学微尺度物质科学国家研究中心从事博士后研究（导师：俞书宏院士和江海龙教授）；2021年-2022年，任中国科学技术大学化学系副研究员。2023年1月起任中国科学技术大学化学系特任教授。

主要从事MOF基催化材料原子精度合成调控和电催化性能研究，以第一或通讯作者（含共同）在J. Am. Chem. Soc., Nat. Commun., Angew. Chem. Int. Ed. (5 篇), Chem, Adv. Mater. (4 篇)等期刊共发表论文30余篇，论文总他引9000余次。主持国家自然科学基金青年项目、面上项目、优秀青年科学基金项目等，并作为骨干成员参与科技部重点研发计划等项目。

个人主页：
https://faculty.ustc.edu.cn/jiaolong/zh_CN/index/64201/list/index.htm
https://www.x-mol.com/university/faculty/370030


【声明】内容源于网络
0
0
X-MOL资讯
“X-MOL资讯”隶属于X-MOL学术平台（官网x-mol.com），关注化学、材料、生命科学、医学等领域的学术进展与科研前沿，提供专业与深度的内容。公众号菜单还提供“期刊浏览”等强大功能，覆盖各领域上万种期刊的新近论文，支持个性化浏览。
内容 19833
粉丝 0
X-MOL资讯 “X-MOL资讯”隶属于X-MOL学术平台（官网x-mol.com），关注化学、材料、生命科学、医学等领域的学术进展与科研前沿，提供专业与深度的内容。公众号菜单还提供“期刊浏览”等强大功能，覆盖各领域上万种期刊的新近论文，支持个性化浏览。
总阅读11.7k
粉丝0
内容19.8k
