【催化】石河子大学于锋教授JECE：碳包覆CuCoAlOx复合金属氧化物的CO-SCR抗氧性能及其机理分析- 大数跨境

【催化】石河子大学于锋教授JECE：碳包覆CuCoAlOx复合金属氧化物的CO-SCR抗氧性能及其机理分析

X-MOL资讯

2024-03-28

导读：石河子大学于锋教授研究团队制备了具有优异抗氧性能的CuCoAlOx@C催化剂，并通过原位红外测试与DFT理论计算阐明了催化剂的抗氧中毒机制。

选择性催化还原（SCR）被认为是最有效的脱硝技术之一，其中CO-SCR脱硝受到了研究学者们的广泛关注。然而，烟气中的O₂的易于导致CO-SCR脱硝催化剂中毒，影响CO-SCR脱硝催化剂的活性和稳定性。因此，如何解决催化剂的O₂中毒问题是目前CO-SCR脱硝催化剂迫切需要解决的难题。

近日，石河子大学于锋教授研究团队制备了具有优异抗氧性能的CuCoAlO_x@C催化剂，并通过原位红外测试与DFT理论计算阐明了催化剂的抗氧中毒机制。对于无碳包覆的CuCoAlO_x催化剂，当CO+NO反应体系中加入O₂时，O₂易于在催化剂表面活性位点发生吸附，与CO反应生成CO₂，导致还原剂CO的减少，阻碍了CO-SCR反应的进行，使得脱硝转化率急剧下降。对于碳包覆的CuCoAlO_x@C催化剂，当O₂加入反应体系后，减少了O₂在催化剂表面活性位点的吸附，降低了CO与O₂反应生成CO₂，保证了CO-SCR反应的顺利进行。同时，催化剂表面丰富的氧空位促进了NO的吸附和解离，与CO反应生成N₂和CO₂。此外，O₂会在表面包覆碳的作用下活化为O*，随后通过MvK机理将部分CO氧化为CO₂。研究表明，当反应体系中加入5 vol% O₂时，CuCoAlO_x@C催化剂的NO转化率可以保持在85%以上。

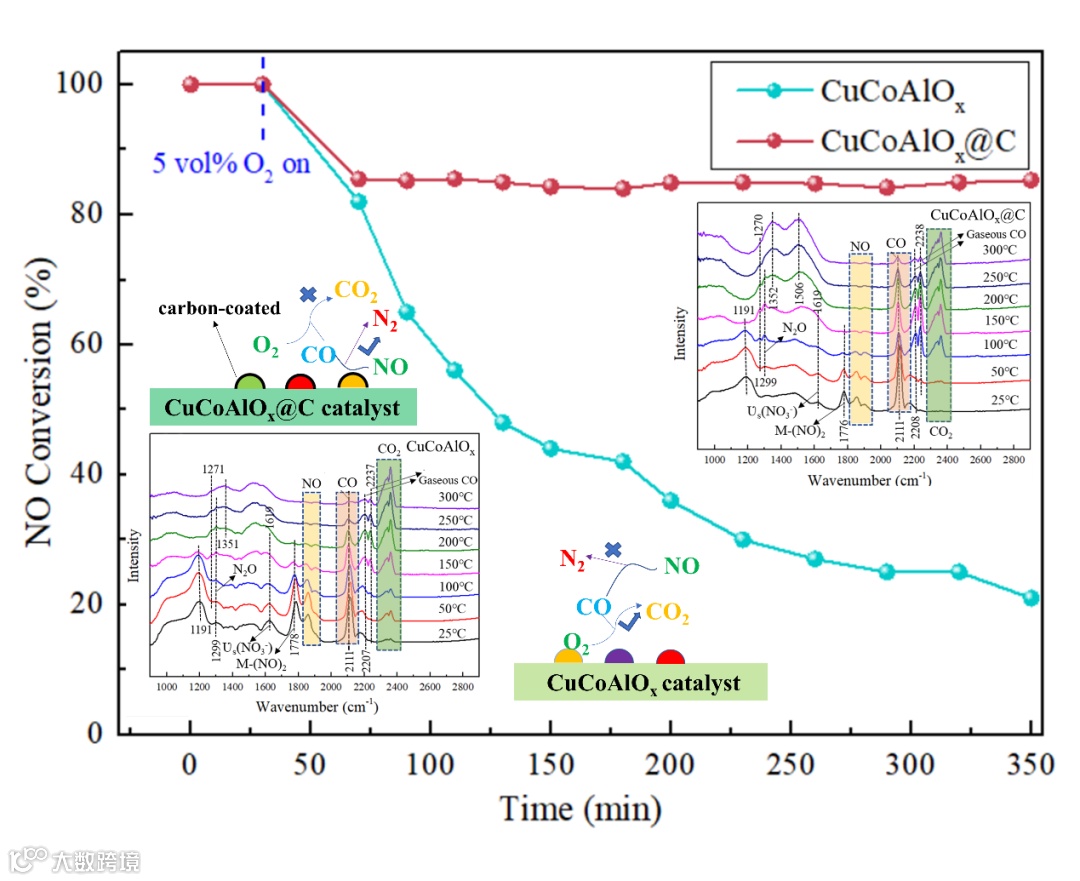

图1. CuCoAlO_x和CuCoAlO_x@C催化剂在O₂存在下的NO转化率（反应条件：500 pm NO, 1000 ppm CO, N₂为平衡气体，5 Vol% O₂）

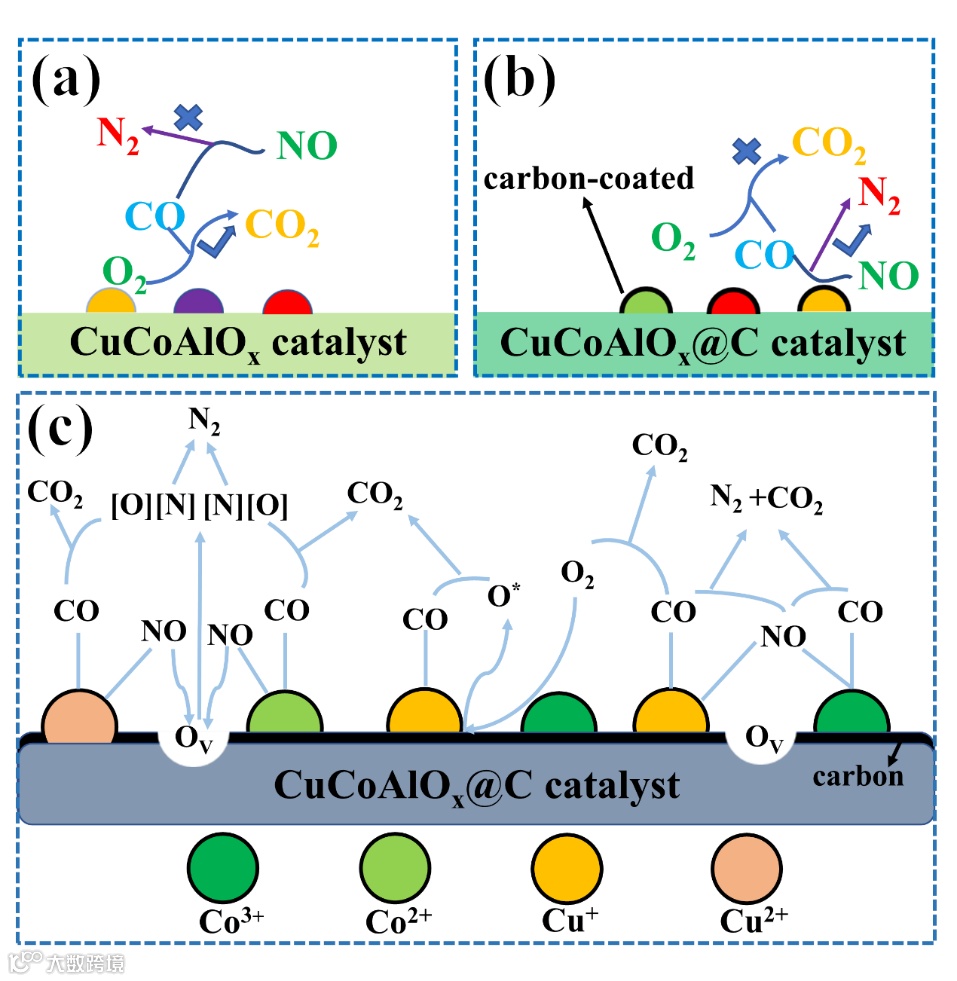

图2. CO+N+O₂在CuCoAlO_x和CuCoAlO_x@C催化剂表面的反应机理

相关工作发表在Journal of Environmental Chemical Engineering。该论文的第一作者为石河子大学化学化工学院博士研究生潘珂珂，通讯作者于锋教授。

原文（扫描或长按二维码，识别后直达原文页面）：

Promoted O₂ resistant performance of CO selective catalytic reduction via carbon-coated CuCoAl mixed metal oxides

Keke Pan, Yonghua Yao, Dan Cui, Fei Gao, Minmin Liu, Jianming Dan, Bin Dai, Xuhong Guo, Yanwen Zhang, Feng Yu

J. Environ. Chem. Eng., 2024, 12, 112498, DOI: 10.1016/j.jece.2024.112498

导师介绍

于锋

https://www.x-mol.com/groups/yu_feng

点击“阅读原文”，查看 化学 • 材料 领域所有收录期刊

【声明】内容源于网络

X-MOL资讯

“X-MOL资讯”隶属于X-MOL学术平台（官网x-mol.com），关注化学、材料、生命科学、医学等领域的学术进展与科研前沿，提供专业与深度的内容。公众号菜单还提供“期刊浏览”等强大功能，覆盖各领域上万种期刊的新近论文，支持个性化浏览。

内容 19833

粉丝 0

X-MOL资讯 “X-MOL资讯”隶属于X-MOL学术平台（官网x-mol.com），关注化学、材料、生命科学、医学等领域的学术进展与科研前沿，提供专业与深度的内容。公众号菜单还提供“期刊浏览”等强大功能，覆盖各领域上万种期刊的新近论文，支持个性化浏览。

总阅读8.1k

粉丝0

内容19.8k
