导读：同一期的Science 杂志上发表了两篇关于DNA折纸的研究工作，分别利用DNA分子自组装，实现了可编程的多尺度胶体晶体制备。

20世纪80年代，Nadrian C. Seeman首次提出将DNA片段转变为二维纳米级聚合物 ^[1]，这些片段进一步组装成周期性的超结构，开创了DNA纳米技术领域的先河。21世纪初，Paul Rothemund提出了“DNA折纸（DNA origami）”的概念 ^[2]，作为一种自下而上的制备技术，利用碱基对互补的性质，将DNA分子按照特定设计进行排列，构建出多种多样的2D和3D结构。该技术克服了传统胶体粒子尺寸不均匀、多分散性、形状和粒子间相互作用难以控制等限制，可用于药物传递、生物传感、分子机器、纳米机器人等领域。

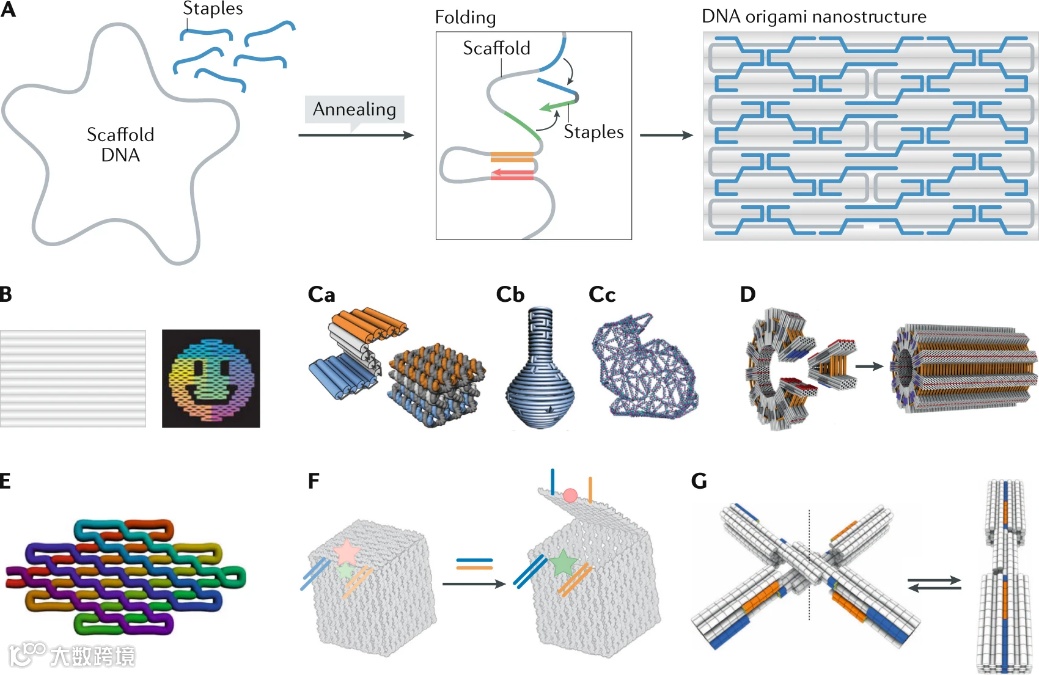

DNA折纸技术。图片来源：Nat Rev Methods Primers ^[3]

近日，同一期的Science 杂志上发表了两篇关于DNA折纸的研究工作，分别利用DNA分子自组装，实现了可编程的多尺度胶体晶体制备。其中，德国慕尼黑大学Tim Liedl和Gregor Posnjak等研究者挑战了非紧密堆积的金刚石立方结构，该晶格的对称性要求每个节点都是正四面体，这在实验中很难实现。而美国亚利桑那州立大学Petr Šulc课题组则开发了一种逆向设计策略（“SAT”组装），将DNA简化成球状颗粒，并利用粒子间的相互作用，构建具有各向同性带隙的晶格结构，避免了组装过程中可能出现的动力学陷阱和晶格缺陷。这两个工作为DNA折纸技术在光学、传感中创造新晶体材料开辟了巨大的工程机会。

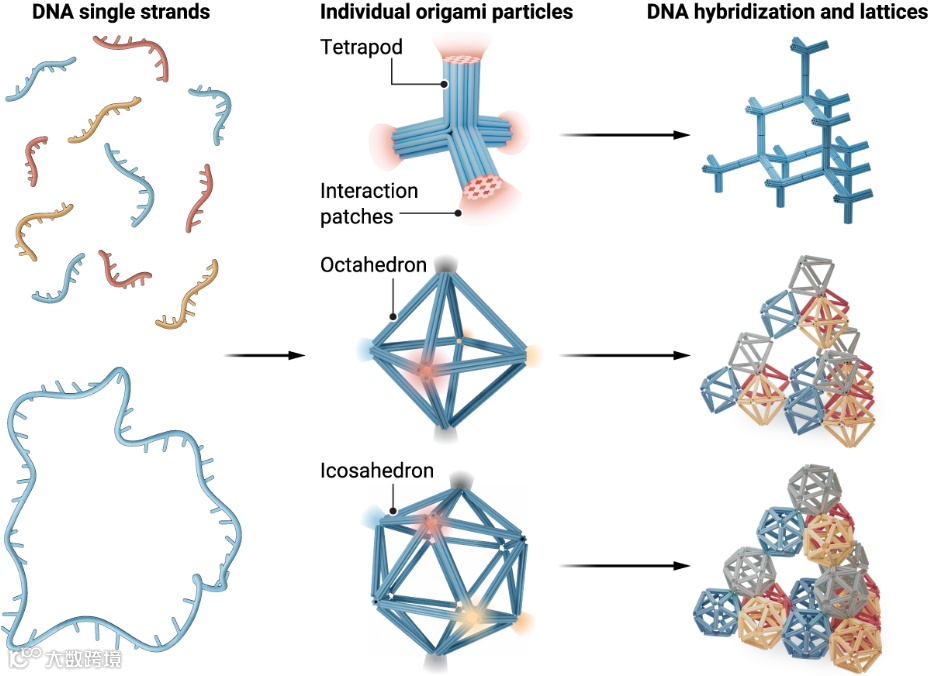

基于DNA折纸的胶体晶体。图片来源：Science ^[4]

金刚石立方晶体

慕尼黑大学的研究者设计了正四面体的DNA折纸结构，节点引出四个等长的“臂”，夹角为109.5°。每个臂长度为35 nm，由24束DNA螺旋组成，直径~15 nm。两个节点相连时，存在两种稳定的构象：错位构象（下图左）和对位构象（下图右），类似有机化学中学的构象异构。而金刚石立方晶格仅由错位构象构成，两种构象同时存在难以分离，会使得最终的结晶变为混合晶格，产生许多缺陷。

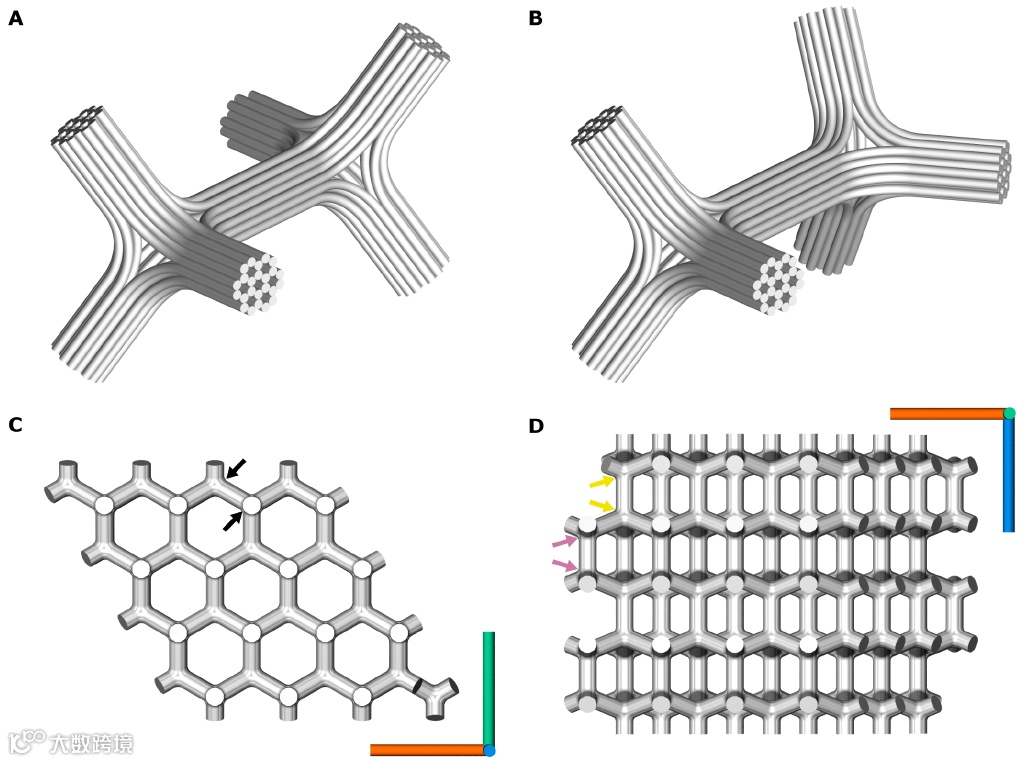

两种构象模型。图片来源：Science

为打破这种简并性，研究者以三重对称的模式在每个表面上排列了六个结合序列。这样当两个相邻的节点旋转60°时（错位构象），它们之间的结合最强。单体经过80小时的处理，从52 °C缓慢冷却至20 °C，形成了金刚石立方晶体。随后，晶体经过硅化处理，在表面涂覆了一层薄薄的二氧化硅，以增加其机械稳定性。硅化处理后，节点中心距离仍保持为75 nm，对应于170 nm的晶格周期。最后，在经历多次退火后，金刚石立方单晶呈现出规则的八面体晶形，其二面角为109.5°，大多数晶体的尺寸在5~10 μm之间，少数晶体可大到25 μm。

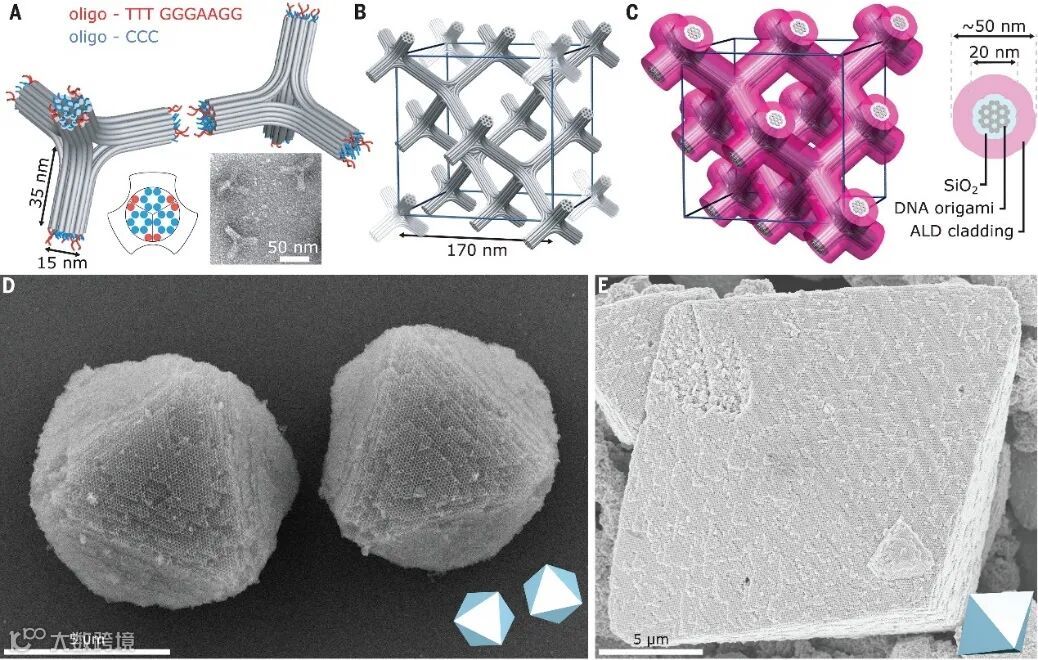

金刚石立方晶体的设计与生长。图片来源：Science

金刚石晶体表面{111}平面呈现阶梯状，在不同观察角度下具有不同的外观。在少数情况下，还可以观察到孪晶，这是由于刚才提到的对位构象，即节点没有旋转60°而产生的六方金刚石层。不过，这种结构相对不稳定，仅出现在少数晶体中。

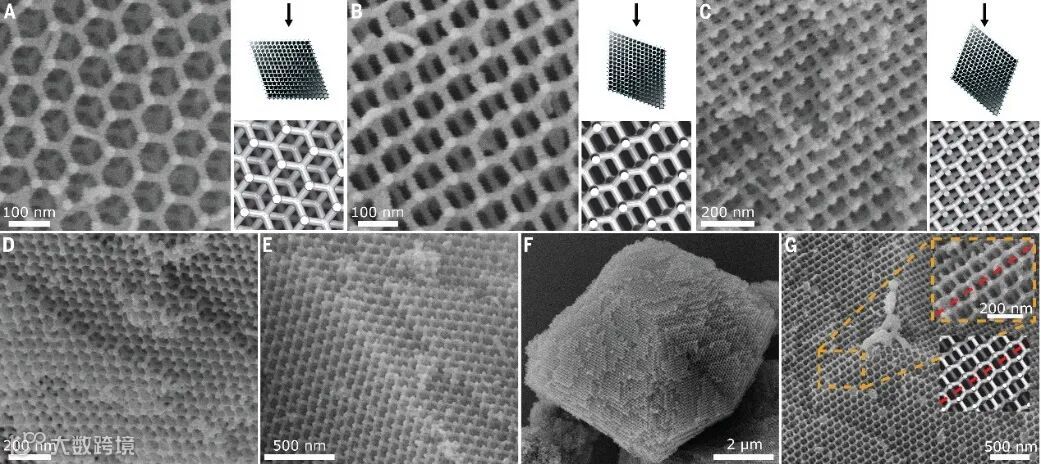

硅化处理后，金刚石晶体的微观结构。图片来源：Science

为了在金刚石结构中打开完整的光子带隙（PBG），空气间隙与介电材料之间的折射率之比需要大于2。然而，二氧化硅的折射率约为1.5，不符合这一要求。为了解决这一问题，研究者利用原子层沉积法（ALD），在晶格表面生长了高折射率的二氧化钛（TiO₂）材料。ALD技术能够逐层生长材料，TiO₂折射率随厚度变化，可调节晶体的光学性质。在较薄的TiO₂包覆下，晶体展现出较宽的PBG，随着TiO₂厚度的增加，带隙变窄并向长波长方向移动，反射波段红移。这种可调谐现象仅在晶体中观察到，而对于非晶体对照组，改变TiO₂厚度并不能调节反射波长，因此难以实现PBG的调控。

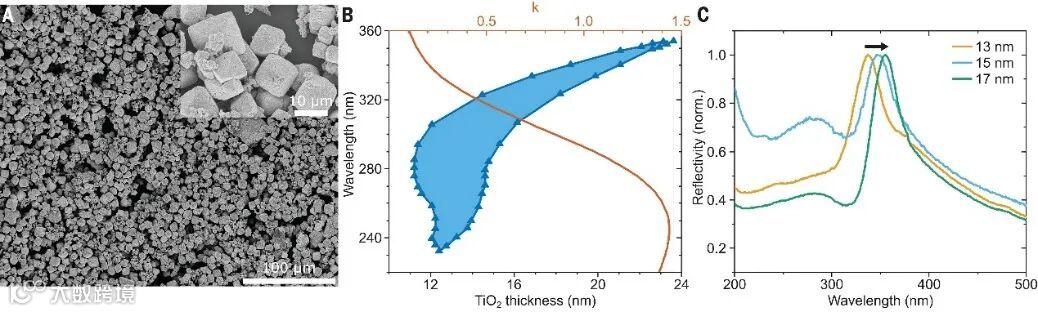

DNA折纸光子晶体的光学特性。图片来源：Science

“SAT”组装

亚利桑那州立大学的研究者则侧重于计算模拟，他们开发了“SAT”组装，即基于约束优化的多面体粒子交互设计算法与粗粒化模拟。SAT组装程序的目标是分配一个相互作用矩阵，使目标晶格不出现动力学陷阱或有序结构竞争关系，从而避免了晶格缺陷。粗粒化模拟，将DNA纳米结构简化为球体，每种球体分配一种颜色，由SAT算法计算其自组装方式。如果两种颜色兼容，代表两个球体之间存在短程吸引势，发生相互作用。通过使用24种颜色（即12对互补颜色），就可以模拟出烧绿石晶格结构所需的DNA折纸模型。

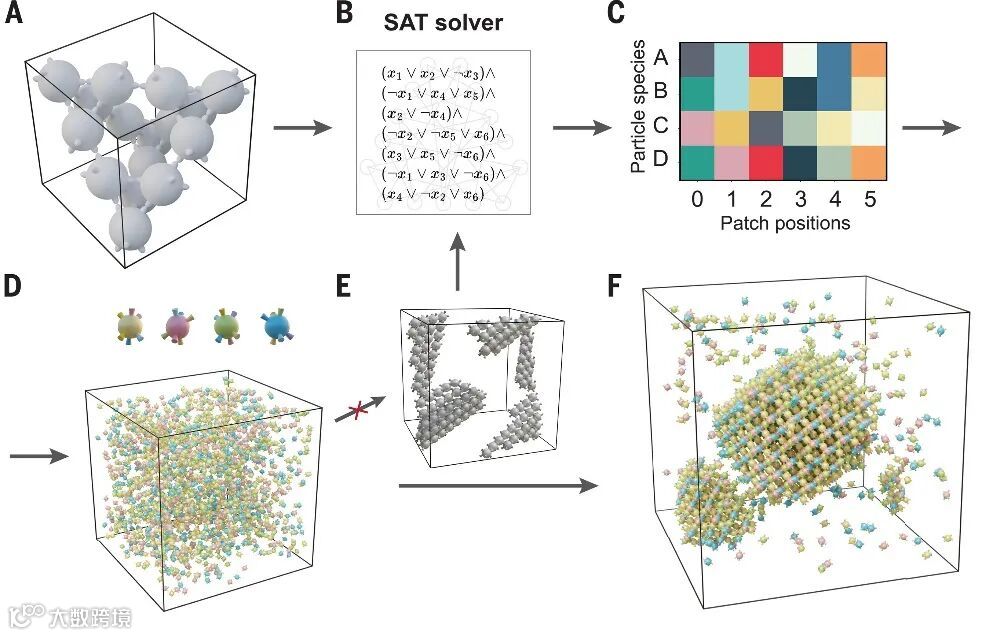

使用“SAT”组装的设计计算流程。图片来源：Science

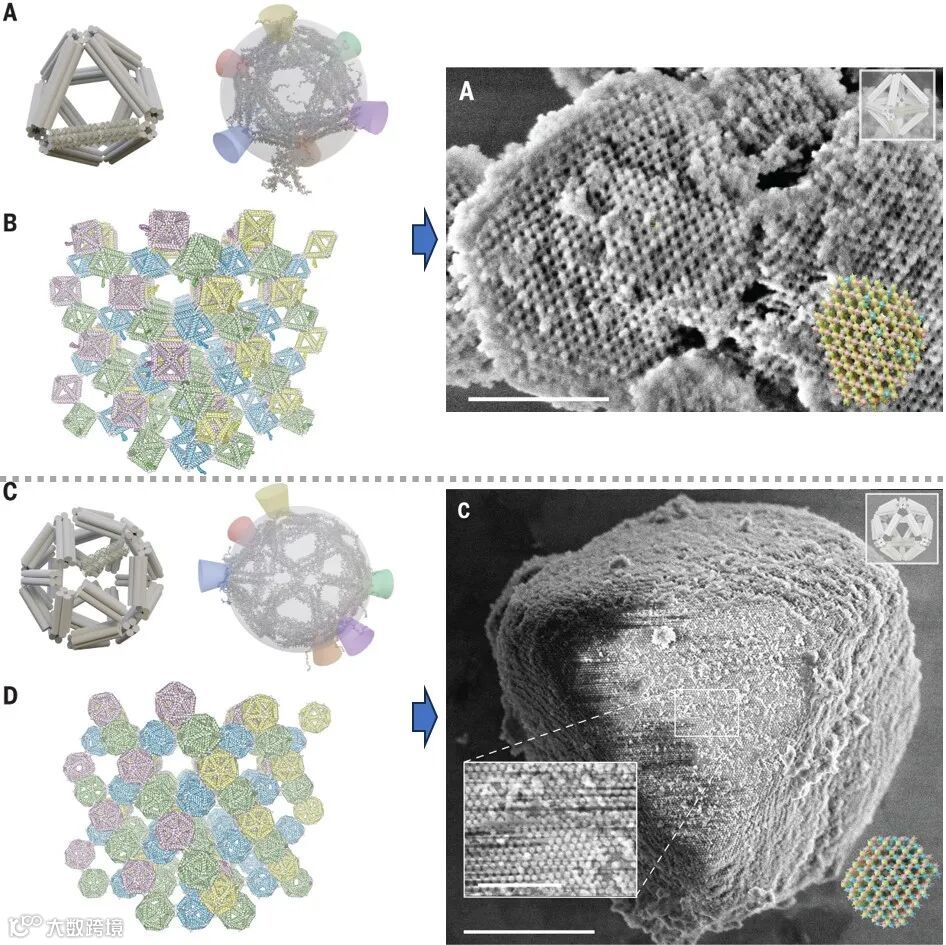

烧绿石晶格结构因其具有全向光子带隙，在光学超材料领域备受期待。然而，由于存在多种竞争结构，其四重堆叠晶格至今尚未成功通过自组装实现。为了克服这一挑战，研究者进行了逆向设计，分别设计了二十面体和八面体形状，并成功地利用DNA折纸纳米结构自组装成烧绿石晶格结构。随后，对DNA表面进行了类似的硅化处理，以提升其机械性能。扫描电子显微镜和小角X射线散射（SAXS）证实了DNA折纸成功地实现了自组装，并制备出预期的晶格结构。

DNA纳米结构设计及晶格自组装。图片来源：Science

“光子晶体具有广泛的应用范围，然而，它们的制造非常麻烦”，慕尼黑大学的Gregor Posnjak博士说，“我们的挑战在于，通过DNA折纸，用更大的模块替换单个碳原子，将金刚石晶体结构扩大了500倍，与紫外可见光的波长相对应”^[5]。“我们的工作与Tim Liedl组的优秀工作同期发表，分别利用DNA折纸实现金刚石和烧绿石晶格结构。我们的设计流程为利用生物纳米技术实现复杂3D几何结构的制备，打开了新的可能性”，亚利桑那州立大学Petr Šulc教授说。^[6]
