大数跨境
首页
>
【能源】北京化工大学严乙铭&杨志宇Angew：自旋非对称诱导Hubbard能隙近闭合提升水系锌离子电池性能
>
0
0

【能源】北京化工大学严乙铭&杨志宇Angew：自旋非对称诱导Hubbard能隙近闭合提升水系锌离子电池性能

【能源】北京化工大学严乙铭&杨志宇Angew：自旋非对称诱导Hubbard能隙近闭合提升水系锌离子电池性能 X-MOL资讯
2024-06-20
2
导读：北京化工大学严乙铭教授、杨志宇副教授课题组在Angew Chem上发表研究论文，通过自旋态调控改变了Mn eg轨道的占据态，进而实现Hubbard能隙的近闭合。


第一作者：王诗雨
通讯作者：严乙铭*，杨志宇*，谢江舟*
单位：北京化工大学，新南威尔士大学

水系锌离子电池（ZIBs）具有成本低廉、安全性好以及理论容量高等优势，正逐渐成为下一代有潜力的电化学储能技术。过渡金属氧化物（TMOs）工作电压范围宽、环境友好和来源广泛，被广泛用于ZIBs的电极材料。然而，作为半导体材料，TMOs固有的Hubbard能隙（Eg）限制了电子的传输效率，导致ZIBs的反应动力学进展缓慢。

北京化工大学严乙铭教授、杨志宇副教授课题组在国际知名期刊Angewandte Chemie International Edition 上发表研究论文，通过自旋态调控改变了Mn eg轨道的占据态，进而实现Hubbard能隙的近闭合。制备得到的TEAMO电极材料，具有优异的电化学性能，可以用于ZIBs的正极材料。该研究从电子自旋属性的角度深入理解了TMOs材料的电子结构和电化学性能的关系，为设计先进ZIBs电极材料提供了可借鉴的策略。

要点1. 理论指导设计反应机理

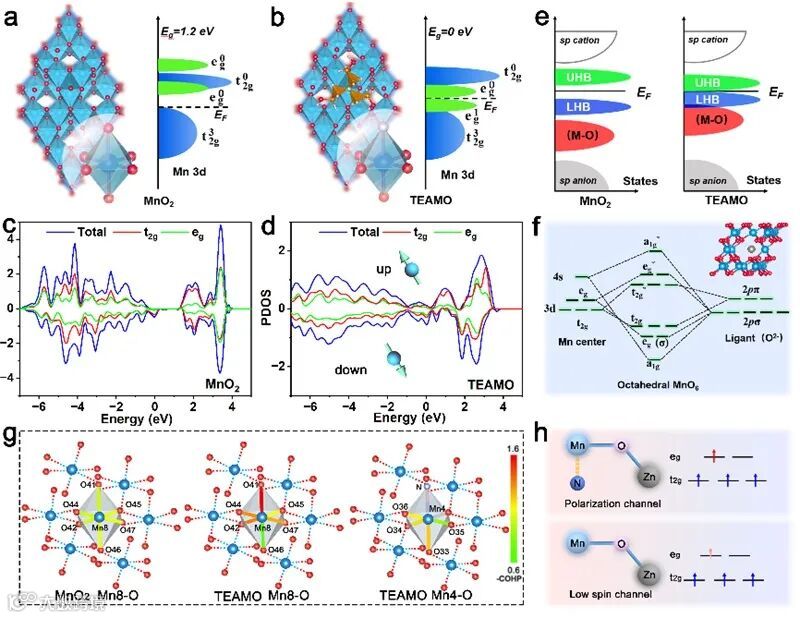

电化学储能中的电荷转移过程与材料的电子构型紧密相关，特别是涉及自旋相关的电荷转移和轨道相互作用。在MnO2中，自旋电子的对称分布限制了自旋极化的发展 (图1c)，导致其呈现出Mott半导体特性。作者通过轴向配位强化了d轨道占据，促进了电子密度的重新分布和自旋极化，从而形成均匀的Hubbard带。这一过程强化电子传输能力，增强了MnO2反应动力学。


要点2. 自旋电子构型重置前后表面形态和结构细节

作者描述了TEAMO的合成过程，并通过X射线衍射 (XRD)、X射线光电子能谱 (XPS)、透射电子显微镜 (TEM) 等技术表征了材料的晶体结构、元素组成和形貌。


要点3. 自旋相关电子结构表征

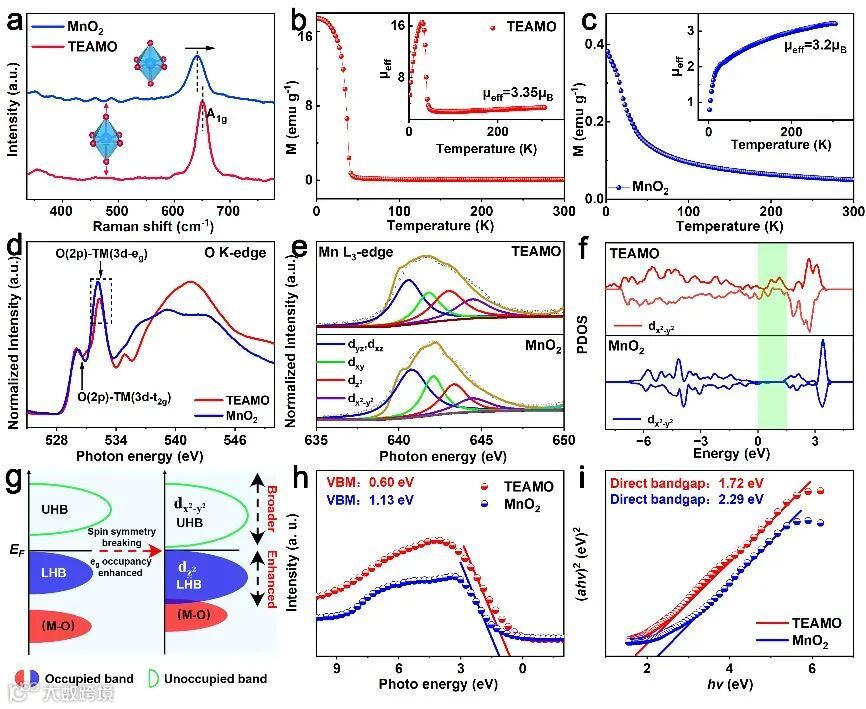

通过M-T测试、XAS光谱、PDOS、UPS光谱等实验表征手段及理论计算，作者成功证明了TEAMO中的自旋对称性破缺有效增强了Mn eg轨道的占据，填充了dz2轨道占据和拓宽了费米能级附近dx2-y2轨道宽度。这种电子结构的改变提高了材料的电子导电性和结构稳定性，使水性锌离子电池的电化学性能得到全面提高。


要点4. 电化学性能表征

本文展示了TEAMO和MnO2正极材料的循环伏安 (CV) 曲线、恒流充放电 (GCD) 曲线、倍率性能和循环稳定性，突出了TEAMO在水系锌离子电池中的优越性能。


要点5. 动力学分析

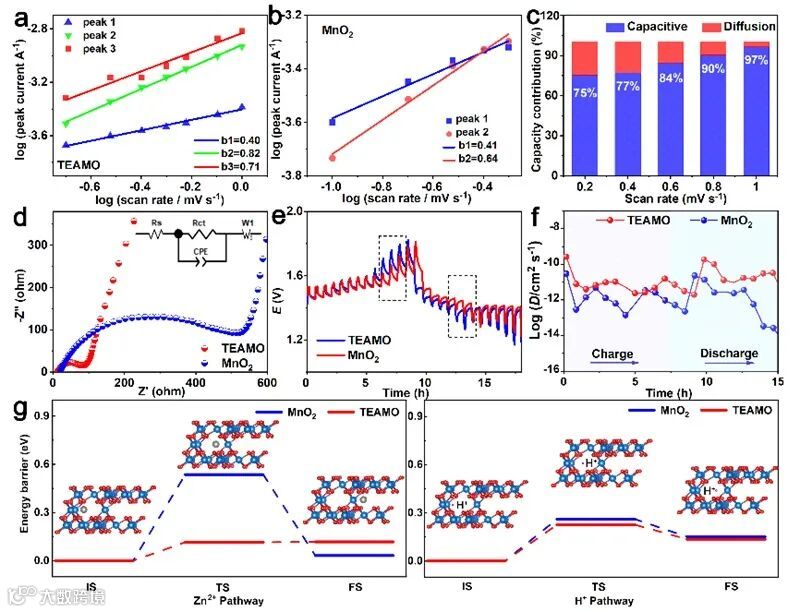

通过一系列的电化学实验以及DFT模拟等方法，作者分析了TEAMO和MnO2的动力学，揭示了TEAMO更快的反应动力学和离子传输能力。


要点6. 储能机制与动力学增效机制分析

结合原位拉曼测试、原位XRD测试以及类原位sXAS等测试，作者深入探究了所制备的TEAMO电极在充放电循环中的结构和形态演变，阐明了Zn/MnO2电池的电荷存储机制，并对其稳定性进行了评估。结果表明，TEAMO中Hubbard能隙的近闭合在优化电荷转移动力学和增强结构稳定性方面具有双重优势。


综上，通过本工作的深入研究，作者揭示了TMOs材料的电子自旋对称性对诱导闭合Hubbard能隙的作用。这种自旋电化学储能策略可以显著增强电极材料在ZIBs中的存储容量、倍率和循环稳定性。作者采用理论和实验相结合，阐明材料的电子结构，尤其是电子自旋属性和电化学之间的复杂关系，为先进储能系统中高性能正极材料的设计开发提供了理论支撑。

原文（扫描或长按二维码，识别后直达原文页面）：
Spin Symmetry Breaking-induced Hubbard Gap Near-Closure in N-coordinated MnO2 for Enhanced Aqueous Zinc-Ion Battery Performance
Shiyu Wang, Shuyun Yao, Ningning Dai, Weijie Fu, Yuanming Liu, Kang Ji, Yingjie Ji, Jinghua Yang, Ruilong Liu, Xiaoke Li, Jiangzhou Xie, Zhiyu Yang, Yi-Ming Yan
Angew. Chem. Int. Ed., 2024, DOI: 10.1002/anie.202408414

通讯作者简介

严乙铭，北京化工大学教授、博导，国家高层次人才。主要从事电化学催化、电化学水处理以及新能源材料与技术研究。已发表SCI论文120余篇。获北京市科学技术一等奖，国家自然科学二等奖。

https://www.x-mol.com/groups/yan_yiming

杨志宇，北京化工大学副教授。北京理工大学博士学位，清华大学博士后。主要研究方向为电化学领域。目前的研究方向是 (i)电化学储能，(ii)电催化CO2还原，电催化甲酸氧化和电催化氮还原 (iii)电容除盐。已发表一作、通讯SCI论文80余篇，申请专利7项，授权5项。

https://www.x-mol.com/university/faculty/378079

谢江舟，新南威尔士大学博士后。北京理工大学本科和硕士，新南威尔士大学博士。主要从事电化学水处理和电化学催化相关研究。以第一作者，共同通讯作者身份发表SCI论文40余篇。




点击“阅读原文”，查看 化学 • 材料 领域所有收录期刊

【声明】内容源于网络
0
0
X-MOL资讯
“X-MOL资讯”隶属于X-MOL学术平台（官网x-mol.com），关注化学、材料、生命科学、医学等领域的学术进展与科研前沿，提供专业与深度的内容。公众号菜单还提供“期刊浏览”等强大功能，覆盖各领域上万种期刊的新近论文，支持个性化浏览。
内容 19832
粉丝 0
X-MOL资讯 “X-MOL资讯”隶属于X-MOL学术平台（官网x-mol.com），关注化学、材料、生命科学、医学等领域的学术进展与科研前沿，提供专业与深度的内容。公众号菜单还提供“期刊浏览”等强大功能，覆盖各领域上万种期刊的新近论文，支持个性化浏览。
总阅读15.7k
粉丝0
内容19.8k
