图2. 凝聚层表征。图片来源:Science

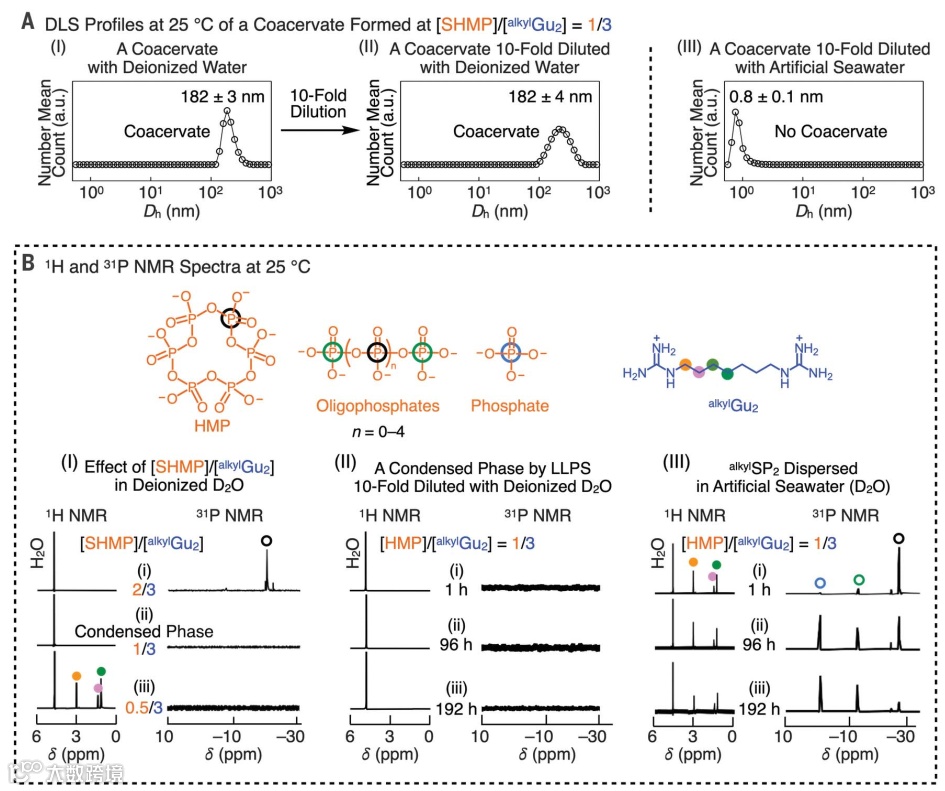

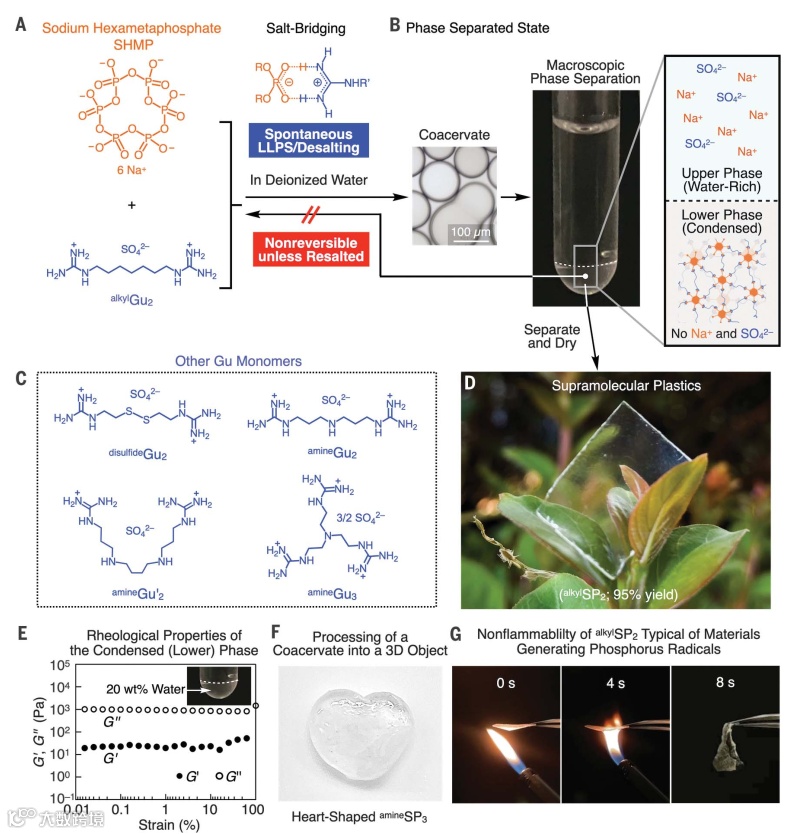

当SHMP和alkylGu2(SO42-盐)以2/3或0.5/3的非化学计量摩尔比混合时,NMR光谱观察到SHMP或alkylGu2与其对应物一起过量存在,这表明HMP和alkylGu2之间的3D交联网络通过LLPS形成凝聚液相,并且凝聚层对外部添加的电解质高度敏感。另外,作者发现HMP和Gu单体在水中的交联伴随着LLPS,LLPS形成凝聚层并最终形成凝聚液相,因此能够从这些单体创建SPs。事实上,干燥该凝聚液相会产生机械强度高的玻璃态塑料材料SPs(图1D),而且在此LLPS过程中两种离子单体的原始无机抗衡离子(Na+和SO42-)会从凝聚液相转移到富水相。需要指出的是,与LLPS相关的脱盐过程是HMP和Gu单体之间的非共价交联稳定的关键。如果不脱盐,那么干燥的残留物呈结晶状且易碎。其次,将凝聚液相蒸发至干燥并热压便可得到无色玻璃状薄膜固体alkylSP2(图1D),密度高达1.62 g cm-3、透光率高达97%(与聚(甲基丙烯酸甲酯)相当)。相比之下,缺乏LLPS会形成结晶粉末而非无定形薄膜,若用模具处理凝聚层,然后干燥便可创建心形3D物体(图1F)。此外,作者还对SPs的物理性质和弛豫行为进行了研究(图3),发现盐桥和离子对分别是观察到玻璃态和橡胶态区域的主要原因,并且与共价热固性聚合物类似,SPs可以在高于其Tg时进行热重塑。

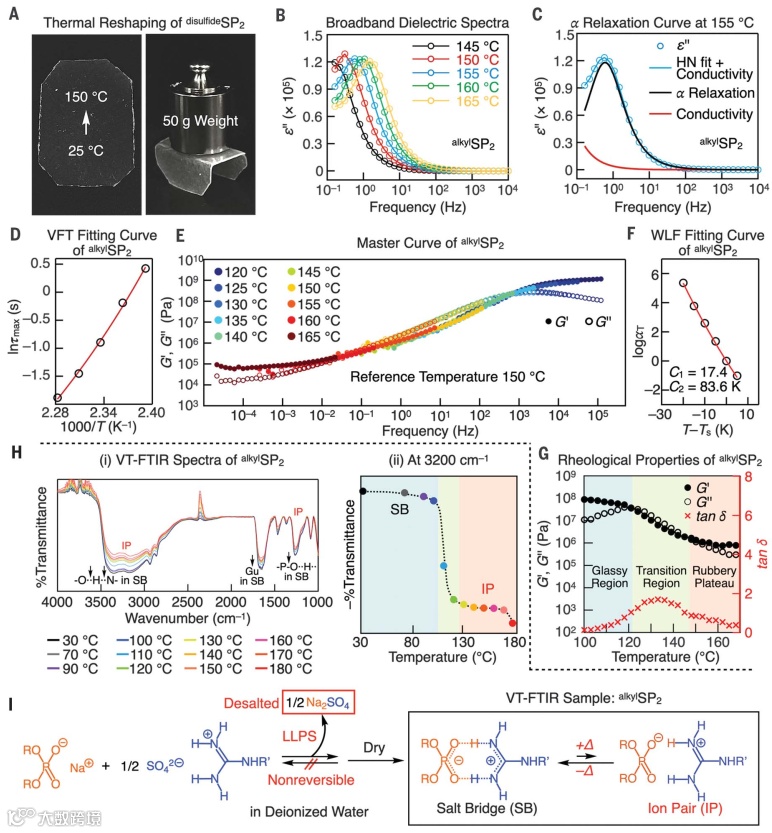

图3. 超分子聚合物的物理性质和弛豫行为。图片来源:Science

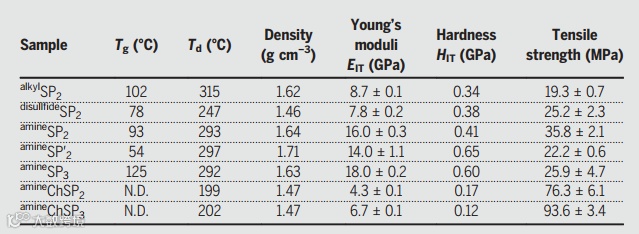

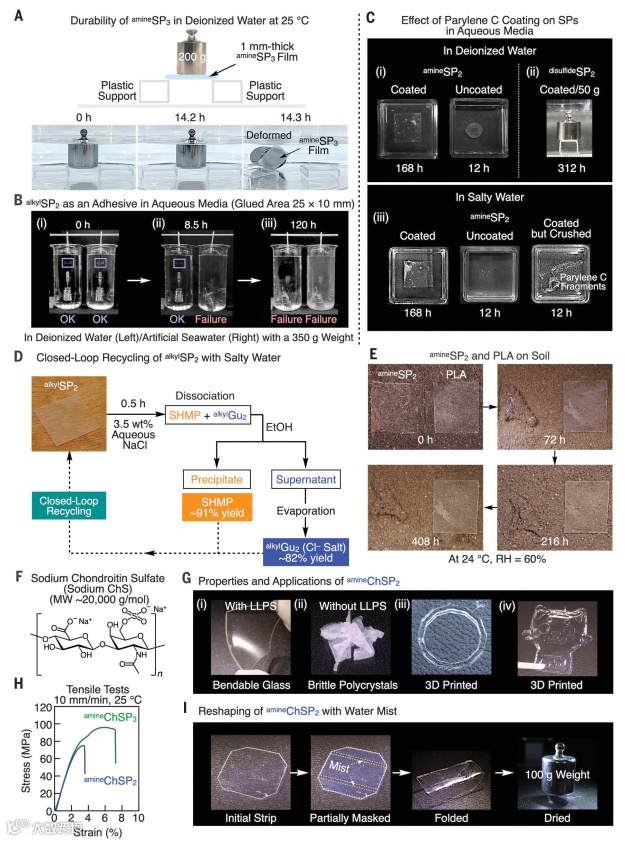

如图4所示,将HMP与其它Gu单体结合时也会产生高密度材料:disulfideSP2(1.46 g cm-3)、amineSP2(1.64 g cm-3)、amineSP'2(1.71 g cm-3)和amineSP3(1.63 g cm-3),而且结合电感耦合等离子体原子发射光谱(ICP-AES)和能量色散X-射线光谱,作者确认SPs中Na+和SO42-的含量可忽略不计,进而说明LLPS期间确实发生了脱盐。其次,alkylSP2由于磷含量高不易燃,TGA显示alkylSP2在315 °C时重量损失5%,并且在100°C加热14天后仍保留其原始机械性能,这表明其具有较高的热稳定性,disulfideSP2(247°C)、amineSP2(293°C)、amineSP'2(297°C)和amineSP3(292°C)也观察到类似的结果。第二次加热时,alkylSP2的差示扫描量热法(DSC)显示在102 °C时仅出现一个由玻璃化转变引起的阶跃,同时 disulfideSP2、amineSP2、amineSP′2和amineSP3的Tg值分别为78、92、54和135 °C,这表明所有开发的SPs都是无定形的并且在室温下呈玻璃状。值得一提的是,压痕试验显示本文的SPs明显高于传统热固性聚合物的杨氏模量EIT值,同时拉伸测试显示拉伸强度范围为19.3-35.8 MPa。
