聚乙烯（PE）是全球产量最大的塑料之一，为满足不同场景下的性能需求，PE常与其他聚合物共混，其中乙烯-醋酸乙烯酯共聚物（EVA）是常见的改性剂。PE/EVA共混材料在多层包装、农用薄膜及电缆涂层等领域应用广泛。然而，大量废旧PE/EVA混合塑料因组分复杂、难以分离，传统的热解和氢解过程处理含EVA的废塑料时不仅以甲烷等低附加值产物为主，而且在反应过程中易产生积碳，导致催化剂失活。
清华大学化工系牛志强团队通过研究发现，积碳产生的原因在于EVA受热分解会产生多烯片段以及乙酸，二者均是积碳的来源。据此作者提出了“加氢脱氧-氢解”串联催化的策略解决这一问题：为避免EVA受热分解产生积碳物种，首先通过高活性加氢脱氧催化剂将EVA侧链乙酸基快速转化为CH4和H2O，EVA主链则以聚乙烯形式进一步通过氢解转化为液体燃料和蜡。

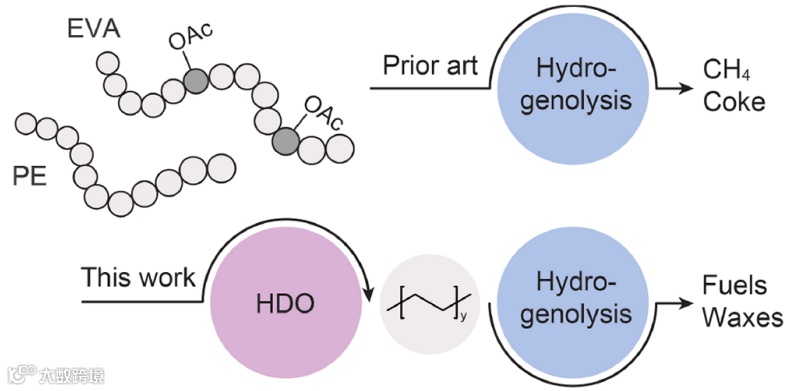

图1. PE/EVA混合物加氢转化示意图。图片来源：J. Am. Chem. Soc.
为实现上述串联催化，作者通过胶体法制备了粒径均一的Ru-MoOx纳米颗粒，结构表征表明，Ru元素与Mo元素在颗粒中均匀分布，Mo元素全部以氧化态形式存在，Ru与MoOx在颗粒中紧密接触。作者对比了不同催化剂的氢解性能：直接使用Ru/CeO2氢解EVA-12时，转化率不足20%；将Ru/CeO2与WO3或MoO3物理混合后，固体转化率显著提高；而通过胶体法合成的Ru-MoOx纳米颗粒，对EVA的固体转化率从20%提升至96%，液态产物收率达到75%。

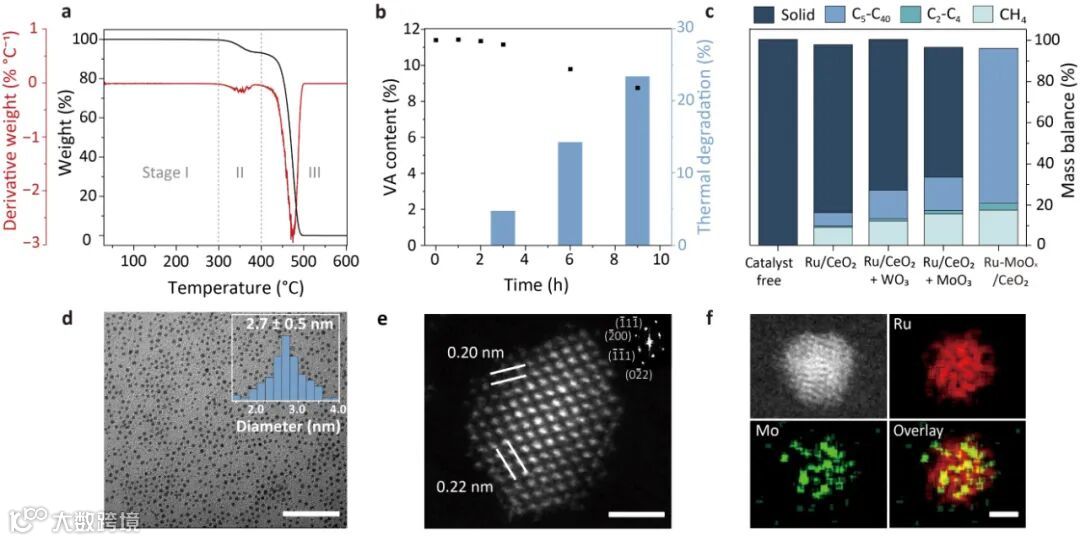

图2. 催化剂的筛选和结构表征。图片来源：J. Am. Chem. Soc.
作者进一步以正十六烷（C16）和乙酸乙酯（EA）为模型化合物，详细阐释了串联催化抑制积碳与甲烷的相关机制：在Ru/CeO2体系中，EVA中的侧链基团首先发生C−O键的部分选择性断裂生成乙酸。部分乙酸经加氢脱氧转化为甲烷，其余则以稳定的双齿吸附构型吸附在催化剂表面，占据活性位点并阻碍聚合物链段与活性位点的有效接触，抑制解聚过程。反应持续进行时，残留的侧链基团进一步热解生成多烯，在催化剂表面吸附和累积，导致焦炭生成和催化剂失活。相比之下，在Ru-MoOx/CeO2体系中，EVA中的侧链基团在反应初期即可通过高效加氢脱氧近乎完全去除，避免了含氧物种在催化剂表面的积聚。随着这些含氧物种的快速消耗，活性位点得以充分暴露并与聚烯烃主链接触，使氢解在 Ru 位点上顺利进行，从而实现高效解聚。
这一成果近期发表在Journal of the American Chemical Society 上，文章的第一作者是清华大学博士研究生赵佳阳。
原文（扫描或长按二维码，识别后直达原文页面）：
Tandem Catalysis to Mitigate Coke Formation in the Upcycling of Mixed Polyolefin Wastes
Jiayang Zhao, Qikun Hu, Yuqi Wang, Yizhen Che, Zhiqiang Niu*
J. Am. Chem. Soc., 2025, DOI: 10.1021/jacs.5c05824
导师介绍
牛志强
https://www.x-mol.com/university/faculty/160212
课题组长期招聘博士后和科研助理，联系方式：niuzq@tsinghua.edu.cn
