一文了解滤光片知识

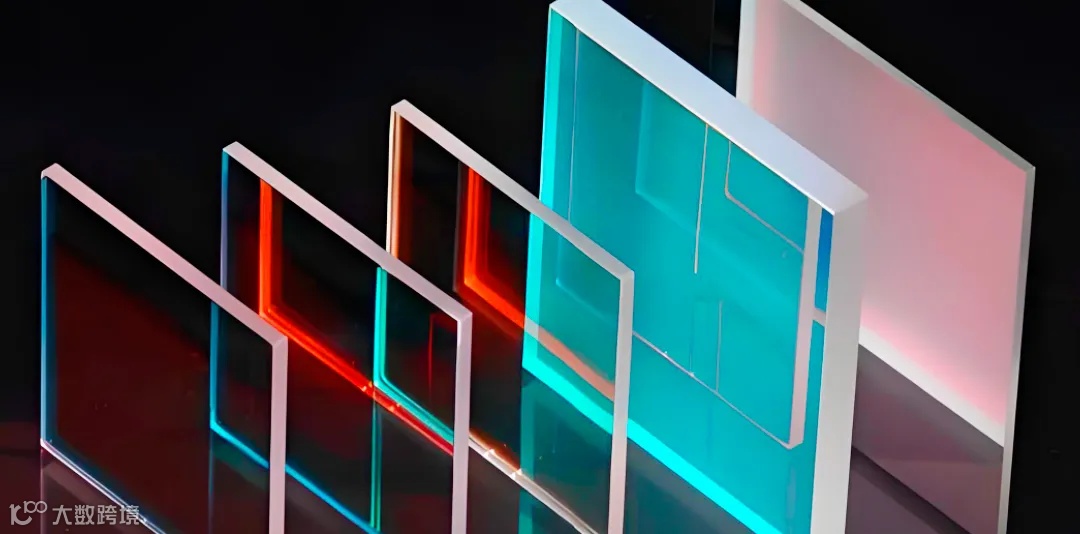

滤光片

是一种用于选取特定波段光线的光学元件，其工作原理主要基于光的干涉、衍射、吸收和反射等现象。

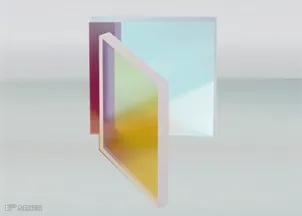

滤光片可以通过添加彩色玻璃或染料来吸收多余的光线，或者通过添加干涉镀膜来反射多余的光线。波长光电滤光片大都是采用干涉镀膜的原理、它的镀膜设计和材料都经过特别选择，以达到理想的传输曲线和性能。镀加硬膜光学滤光片具有单一基片、密致的镀膜和卓越的光学性能。它们可满足MIL-C-48497A中规定的附着力、磨损，温度和湿度要求，是精密应用和OEM集成的理想选择。

IBS镀膜机在滤光片生产中扮演着重要角色，其通过离子束溅射技术为滤光片提供高质量的镀膜，从而显著提升滤光片的光学性能和稳定性。IBS（Ion Beam Sputtering）即离子束溅射技术，是一种利用高能离子束轰击靶材表面，使靶材原子或分子被溅射出来并沉积在基材上形成薄膜的方法。在滤光片生产过程中，IBS镀膜机主要用于在滤光片基板上沉积光学薄膜。通过精确控制离子束的能量、角度和靶材的种类，可以实现不同波长、不同带宽的滤光片生产。此外，IBS镀膜机还可以实现多层镀膜，进一步提高滤光片的光学性能。这种技术能够精确控制薄膜的成分、厚度和均匀性，适用于制造高精度、高性能的光学薄膜。波长光电滤光片具有膜层致密，硬膜层，使用长久耐用，波长漂移小，可擦拭，耐高低温，耐腐蚀的特点，双面镀膜，保证了产品的参数性能与进口产品参数相当，可替代进口的产品。

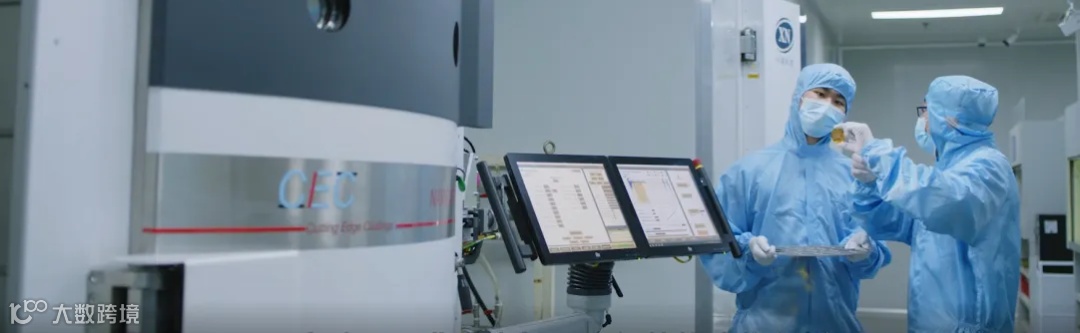

波长光电IBS镀膜设备

滤光片的特定规范或参数确定了更适合哪种应用，以下是滤光片特定应用的主要指标：

光密度(OD)：

光密度描述被滤光片阻断或拒绝的能量的数值。高光密度值表示低透射率，低光密度则表示高透射率。6.0或更大的光密度用于极端的阻断需求，如拉曼光谱或荧光显微镜。3.0-4.0的光密度是激光分离和净化、机器视觉和化学检测的理想选择，而2.0或更少的光密度是色选和分离光谱顺序的理想选择。

中心波长(CWL)：

用于定义带通滤光片的中心波长描述滤光片传输所经过的光谱带宽的中点。传统的镀膜光学滤光片倾向于在中心波长附近达到最大的透射率，而镀加硬膜的光学滤光片往往在光谱带宽上有相当平坦的传输轮廓。

半峰全宽((FWHM)：

FWHM描述带通滤光片传输光谱峰高一半处的峰宽度。例如，如果滤光片的最大透射率是90%，那么滤光片达到透射率45%时的光谱宽度将定义FWHM的上限和下限。10纳米或更低的FWHM被认为是窄带，通常用于激光净化和化学检测。25-50纳米的FWHM经常用于机器视觉应用；超过50纳米的FHWM被认为是宽带，通常用于荧光显微镜应用。

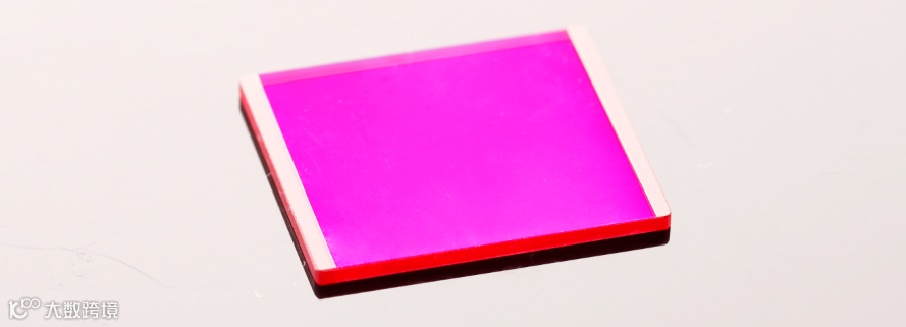

短波带通滤光片：

是一种能够允许某一短波段的光通过，同时阻止其他波段光通过的滤光片。这种滤光片利用薄膜干涉效应，使特定波长的光线在滤光片内部发生相长或相消干涉，从而实现光线的透过或反射。

在激光系统中，短波带通滤光片可用于选择性地过滤掉非目标波长的光线，提高激光输出的单色性和稳定性，保证激光器在特定波长范围内的正常工作。在荧光显微镜、共聚焦显微镜等光学仪器中，短波带通滤光片能够实现对生物组织中特定荧光标记物的有效激发和观察。短波长光线对于生物组织具有较强的穿透能力和荧光激发能力，因此在生物医学研究中发挥着重要作用。

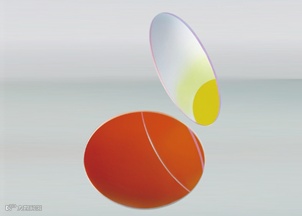

陷波滤光片：

通常也称之为带阻或者带抑制滤光片，或者国内很多厂商称之为负性滤光片，可以几乎无强度损耗或者低强度损耗透过大多数波长，而将特定波长范围内(阻带)的光衰减到非常低的水平。

陷波滤光片具有深截止和宽带透过的特性使其比较适合特定波长截止来最大化系统性能的激光分析应用。仪器仪表，荧光显微镜，仪器荧光测试设备，拉曼激光仪器设备，医疗分析仪器，生化分析仪器，科研实验，基于激光的拉曼、荧光以及医学系统的应用，激光防护，拉曼光谱仪，激光荧光分析仪和生物医学激光系统和天文学滤镜等。

滤光片可定制

带宽：10nm；15nm；20nm；25nm；30nm；40nm；＞50nm

截止深度：OD2，OD3，OD4，OD5，OD6

波段范围：200-1200nm；200-2000nm；300-1000nm；400-800nm；400-1200nm等

技术优势：提供低端及中陷波滤光片定制，陷波截止深度高（OD6），陷波透过波段高大于97%，进口滤光片国产化服务，中镀膜设备生产，膜层结实耐用，可靠性高，耐温度、湿度。
