光电导引头作为现代精确制导武器的“眼睛”和“大脑”，利用目标自身辐射或反射的光学信息（红外、可见光、激光等），实现对目标的自动搜索、识别、跟踪与定位。其性能直接影响着导弹、制导炸弹等武器的命中精度与抗干扰能力。
一、核心组成结构
光电导引头是一个复杂的光机电一体化系统，主要包含以下关键子系统：
1.光学系统：
功能：汇聚目标辐射或反射的光信号，形成目标图像或汇聚光斑。
组成：
光学镜头/窗口：接收外界光线，通常由耐高温、抗冲击、高透光率的特殊材料（如蓝宝石、硫化锌、硒化锌等）制成，保护内部精密光学元件。
光学元件：包括透镜、反射镜、滤光片等。透镜负责聚焦成像；反射镜可折叠光路以缩小体积；滤光片则用于选择特定波段（如特定红外波段、激光波长）的光线通过，抑制背景杂光干扰，提高信噪比。
类型：根据导引头类型（如红外成像、电视、激光半主动），光学系统设计差异显著。红外成像导引头的光学系统需要适应红外波段（3-5μm或8-14μm），材料的选择至关重要。
2.光电探测器/传感器：
功能：将聚焦的光信号（图像或光斑能量）转换为电信号，是光电转换的核心环节。
类型与特点：

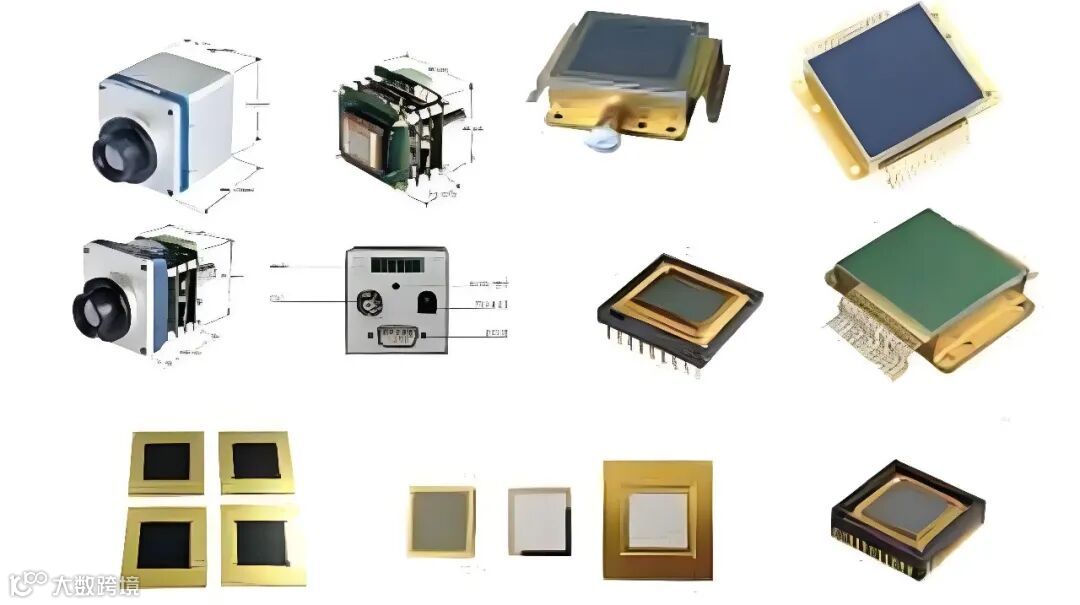

红外探测器：用于探测目标的热辐射。分为制冷型（如锑化铟、碲镉汞探测器，灵敏度高，需搭配制冷器）和非制冷型（如氧化钒、非晶硅微测辐射热计，体积小、功耗低、启动快）。现代主流是凝视焦平面阵列（FPA），可获取目标红外图像。
CCD/CMOS图像传感器：用于可见光/近红外波段，获取目标的电视图像（TV）。CCD灵敏度高、噪声低；CMOS集成度高、功耗低、速度快，应用日益广泛。
四象限探测器/雪崩光电二极管：常用于激光半主动导引头，精确定位激光光斑能量中心。
制冷器：对于制冷型红外探测器，需要配套的斯特林制冷机、脉管制冷机或热电制冷器（TEC），以降低探测器工作温度，提升探测灵敏度和信噪比。

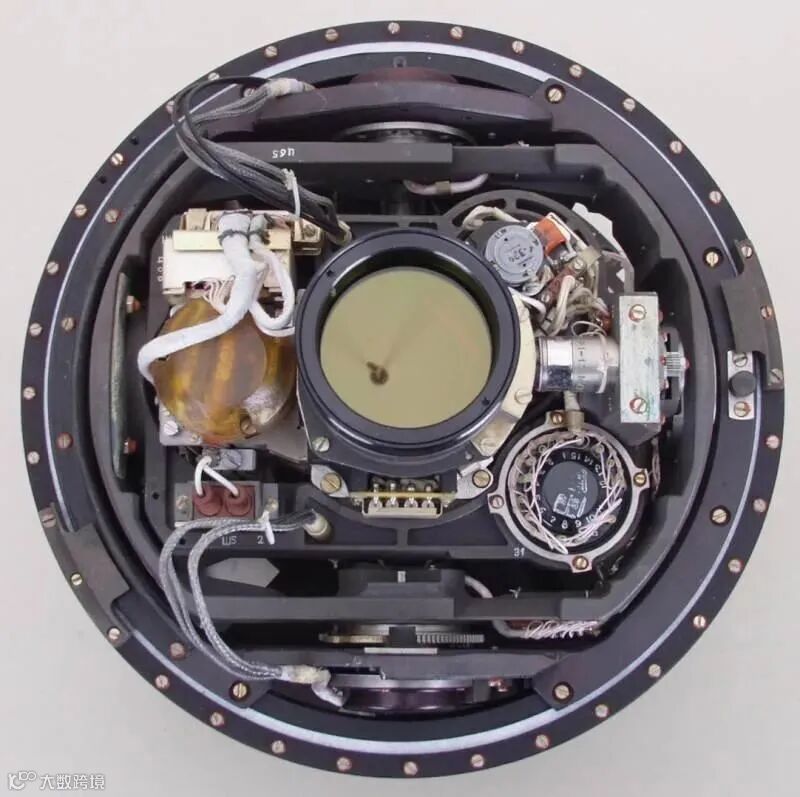

3.稳定与跟踪平台：
功能：隔离弹体飞行过程中的姿态扰动（滚动、俯仰、偏航），保持光学轴线稳定指向目标；并在伺服机构驱动下，根据误差信号驱动光学系统/探测器组件精确跟踪目标。
实现方式：
平台稳定式：光学系统和探测器整体安装在由框架（常为二轴或三轴）支撑的稳定平台上。平台通过高性能陀螺仪感知扰动，伺服电机驱动平台反向运动抵消扰动，保持空间稳定。跟踪时，伺服机构驱动整个平台运动。这是最常见的方式。
捷联稳定式：光学系统固定安装在弹体上，利用高速反射镜（如快速控制镜）在光路中进行光束偏转，补偿弹体扰动并实现目标跟踪。结构更紧凑，动态性能要求高。
关键部件：陀螺仪（测量角速度/角位移）、伺服电机/音圈电机（提供驱动力）、角度传感器（反馈平台位置）。
4.信号与图像处理系统：
功能：这是导引头的“智能中枢”。负责对探测器输出的原始电信号（模拟或数字）进行放大、滤波、数字化（ADC）等预处理。
图像处理：（针对成像导引头）进行非均匀性校正、盲元补偿、图像增强、降噪、目标分割、特征提取等操作，提高图像质量。
目标检测与识别：运用复杂的算法（如模板匹配、特征识别、人工智能/深度学习算法）从复杂背景（云层、地面、海面）或干扰中自动检测、识别出预定目标。
跟踪：生成目标相对于导引头视轴的误差信号（脱靶量）。常用算法包括质心跟踪、边缘跟踪、相关跟踪、基于特征的跟踪等。
信息融合：（对于多模导引头）融合不同传感器（如红外+可见光）的信息。
硬件：高性能数字信号处理器（DSP）、现场可编程门阵列（FPGA）、图形处理器（GPU）或专用处理芯片（ASIC）。
5.伺服机构：
功能：接收来自信号处理系统的误差信号（指令），驱动稳定与跟踪平台（平台稳定式）或光束偏转元件（捷联稳定式）运动，使光学轴线精确对准目标，消除脱靶量。
组成：伺服控制器（算法实现）、功率放大器、执行电机（如直流无刷电机、音圈电机）。

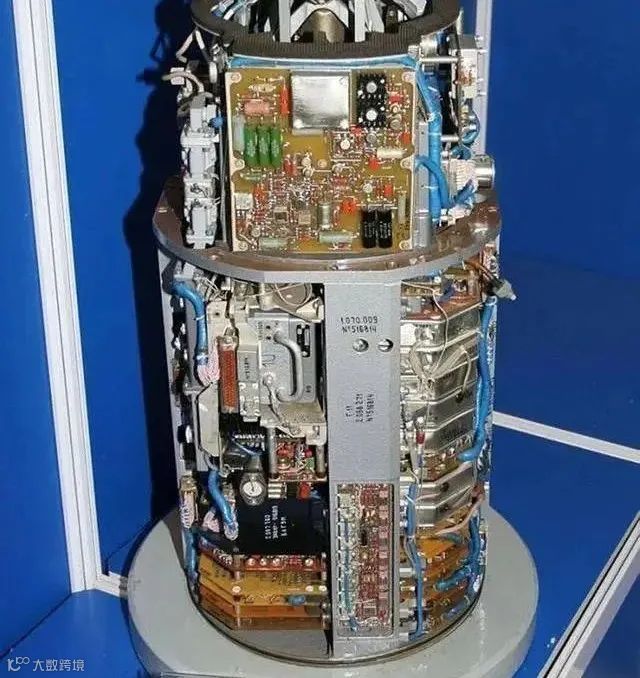

6.电子舱/控制单元：
功能：包含导引头的电源管理模块、时序控制逻辑、与弹上计算机（自动驾驶仪）的通信接口（如1553B总线、以太网）。接收来自弹上的初始参数（如目标信息、导引律参数），并将导引头状态（如锁定指示、脱靶量、目标图像/点迹）实时上报给弹上控制系统。
二、核心工作原理
光电导引头的工作过程是一个闭环的“探测-处理-跟踪-制导”循环：
1.目标辐射/反射：目标（如飞机、坦克、舰船、地面设施）自身辐射红外热信号，或反射太阳光、激光照射器的激光能量。
2.光学收集与滤波：导引头的光学系统透过整流罩/窗口收集目标辐射/反射的光信号。滤光片滤除工作波段以外的杂散光，提升目标信号的信噪比。光学系统将目标成像在焦平面上的探测器阵列（成像导引头）或汇聚在点探测器（如激光导引头）上。
3.光电转换：探测器（红外FPA、CCD/CMOS、四象限管等）将接收到的光信号（图像或光斑能量分布）转换为相应的电信号（模拟或数字）。
4.信号处理与目标提取：
成像导引头：信号处理系统对探测器输出的图像数据进行复杂的预处理（校正、增强）和目标处理（检测、识别）。通过图像处理算法，精确计算出目标在视场中的位置（通常用脱靶量表示：方位角误差ΔAz和高低角误差ΔEl）。
点源/激光导引头：处理探测器各象限输出的信号，计算出光斑能量中心相对于探测器几何中心的偏差（即脱靶量ΔAz,ΔEl）。
5.稳定与跟踪：
稳定：稳定平台上的陀螺仪实时感知弹体姿态扰动。伺服系统根据陀螺仪信号驱动平台反向运动，保持光学视轴在惯性空间中的稳定指向，确保目标图像/光斑在探测器上不因弹体晃动而模糊或丢失（如同坦克炮塔稳定器保持炮管指向）。
跟踪：信号处理系统生成的脱靶量（ΔAz,ΔEl）作为误差信号输入给伺服机构。伺服机构驱动稳定平台（或光束偏转镜）运动，改变导引头光学视轴的指向，力图使脱靶量减小到零（即目标始终处于视场中心）。这是一个闭环的负反馈控制过程。
6.制导信息输出：导引头将实时测量的、经过滤波的精确脱靶量（ΔAz,ΔEl）和自身状态（如锁定/搜索状态、跟踪品质）通过总线接口发送给弹上的飞行控制系统（自动驾驶仪）。
7.弹体控制：自动驾驶仪结合导引头提供的目标视线信息、弹体的惯性导航信息以及预定的导引律（如比例导引法），计算出控制指令（舵偏角），驱动导弹的舵面偏转，改变导弹的飞行轨迹，使其不断向目标视线方向靠拢，最终实现精确命中。
三、发展趋势
光电导引头技术持续向更高性能、更强适应性、更智能化发展：

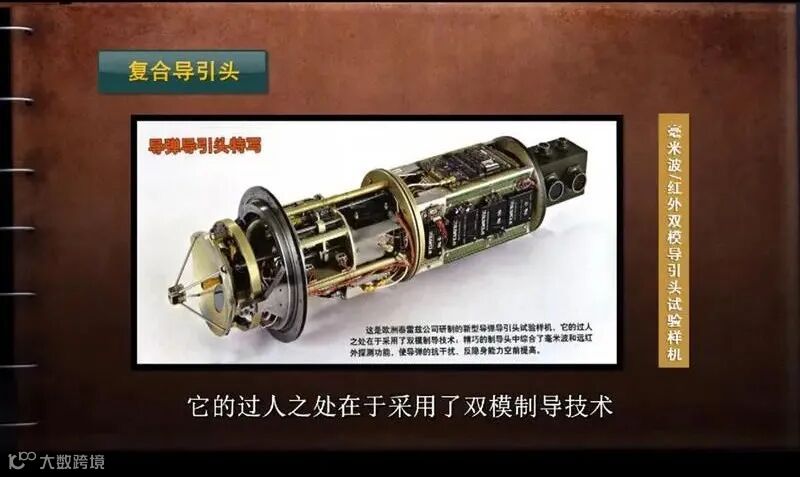

多光谱/复合导引：集成红外、可见光、激光甚至毫米波等多种传感器，优势互补，提升复杂环境下的探测识别和抗干扰能力。
更高分辨率与灵敏度：更大规模、更小像元的红外焦平面阵列和CMOS传感器，提升成像质量和作用距离。
更先进图像处理与人工智能：深度学习等AI算法广泛应用于自动目标识别、抗干扰决策。
更轻小型化与低成本：非制冷红外、捷联稳定等技术推动小型化；先进制造技术降低成本。
智能化与自主性：提升目标自动识别分类、攻击点选择、抗诱饵干扰等自主决策能力。
光电导引头凭借其被动探测、隐蔽性好、抗电子干扰能力强、分辨率高等优势，已成为现代精确打击武器的核心部件。其精密的光学设计、灵敏的光电探测、实时的图像处理、高精度的稳定跟踪和闭环伺服控制技术，共同构成了一个高度集成的光机电算系统。随着光电技术、材料科学、微电子技术和人工智能的飞速发展，光电导引头将继续朝着更高性能、更强智能、更广适应的方向演进，为未来战场提供更锐利、更智慧的“眼睛”和“大脑”。
