人类对海洋的深入探索和利用推动了水声通信技术的快速发展，特别是最近二十年，水声通信技术水平大幅提高，技术发展也呈现了一些新的趋势。本文综合国内外最新发表的学术论文与实验结果，梳理了水声通信技术发展历程以及未来趋势，重点在调制方式、编码方法等方面总结出当前水声通信领域的前沿研究方向。在此基础上，本文归纳得出当前水声通信科研实验水平和商用系统性能的上界，这对于衡量水声通信技术的发展水平具有一定的参考意义。
人类的海洋活动日益增多，对水下信息传输提出更多更高的需求。水下无线通信技术的发展推动了人类海洋活动模式的演进与变革，应当引起足够重视。声波是水下无线通信首选的信息载体，水声通信一般是指水下的移动体与固定体之间，或者移动体相互之间通过声波信道进行的通信。
水声信道特性十分复杂，一般来讲具有多途、频散、环境噪声高、信道带宽窄、多普勒频移大等特点。特别是海洋中存在各种时间和空间尺度的海洋动力过程，引起了水体的非均匀性，加之海面的随机波动性和海底的不平整性等因素，均会对水中的声波传播造成影响，因此水声信道存在显著的空间差异和时间起伏，这会严重影响到水声通信设备对信号的可靠检测和解码，实现稳健水声通信的难度很大。
近二十年来，研究人员在认知水声传播规律和信道特性、提高水声通信速率和距离、对抗信道衰落和起伏等方面进行了大量的研究探索; 同时，得益于信号处理理论技术的突破和计算机性能的跃升 ，联合均衡 译码 、近香农限信道编译码 、多载波调制 、多输入 多输出等一系列先进的通信信号处理技术先后涌现并得以引入到水声通信领域，取得了许多性能优异的实验结果，部分技术已经开始转入工程化应用。
水声通信技术的发展始于上世纪四十年代，最初的水声通信系统采用的是模拟调制方式。20 世纪 70年 代 后 ，数 字 调 制 逐 步 取 代 模 拟 调 制 ，成 为 水 声 通 信主流的调制方式。早期的数字水声通信系统基本都采用非相干调制方式，其中频移键控( Frequency-ShiftKeying，FSK) 调制技术最为常用。1981 年，美国麻省理工学院和伍兹霍尔海洋研究所在其联合开发的数字声遥测系统上采用水声通信技术进行测量数据的无线传输，其中水声通信模块利用多进制频移键控技术( Multifrequency-Shift Keying，MFSK) 进行调制，测试实验中，在 200 m 左右的距离上成功进行了数据率为 1.2 kbps 的水声通信。
上世纪 80 年代，针对不断增长的水下高速率数据传输需求，相干调制技术被引入水声通信领域，并得到迅速发展。此时的相干水声通信一般采用诸如相移键控(Phase-ShiftKeying，PSK)、正交幅度调制( Quadrature Amplitude Modulation，QAM) 等单载波调制方式。具有里程碑意义的是，1993 年，美国东北大学的 M.Stojanovic 等人提出了基于判决反馈均衡( Decision Feedback Equalization，DFE) 和二阶数字锁相环( Digital Phase Lock Loop，DPLL) 的相干 水 声 通 信 接 收 机 结 构，较 好 地 解 决 了 时 变 水 声信道匹配和码间干扰问题，这项开创性的工作将水声通信研究推向了一个新的阶段。
进入 21 世纪以来，研究人员在对抗信道衰落与起伏和提高通信速率方面进行了大量的研究与探索 ，同 时 ，得 益 于 计 算 设 备 与 信 号 处 理 算 法 的 发 展 ，一系列先进的通信信号处理技术被提出或引入到水声通信领域，取得了许多性能优异的实验结果，部分技术已经开始转入工程化应用。总的来说，当前水声通信技术呈现以下几个重要的发展趋势:
一方面，为进一步提高通信可靠性，需要更好的克服水声信道复杂的多途衰落，在这一方向上，将信道均衡与信道译码相结合的联合均衡译码方法是当前较为先进的信道补偿技术，具有较高的实用价值与应用前景。
另一方面，为满足更加多样化的高数据率应用需求，新型高效调制方式、多输入多输出( MultipleInput Multiple Output，MIMO) 等技术被引入到中近程水声通信中来，显著提高了水声通信速率，成为一个新的研究热点。
此外，随着陆上无线电通信技术的突破，一些先进的信源信道编码技术也被引入到了水声通信技术中，成为一个重要的水声通信技术发展方向。
由于单载波系统便于设计实现快速、精细的自适应信道估计与均衡，故而广泛应用于信道复杂且时变严重的水声通信中。当前对于单载波水声通信的研究热点集中在如何更好地补偿时变多途衰落上，其中，联合均衡译码方法是当前该方向的一个重要研究热点。
传统的 DFE 和 DPLL 相结合的均衡器虽然能够较好地对抗复杂时变水声信道的衰落，但当信道衰落严重时，其性能仍然难以满足水声通信应用的可靠性需求。因此，研究人员开始探索利用信道译码增益提高均衡器性能的方法。早在 1989 年IBM 苏黎世研究实验室的 P.R.Chevillat 等人就提出了基于网格编码调制技术 ( Trellis CodedModulation，TCM) 的联合均衡译码方法，该方法在接收端采用最大似然序列估计算法进行联合均衡译码，其性能优于传统的均衡器与译码器分离模式。然而，该方法的复杂度随信道响应长度呈指数增长，当信道存在长延时码间干扰时难以应用，随后此方向的研究陷入停滞。
直到 1995 年，受到 Turbo 编码迭代译码思想的启发，法国西布列塔尼大学的 Douillard 等人提出了Turbo 均衡算法。Turbo 均衡在接收端将均衡器与信道译码器看作级联结构，在两者之间迭代交换软信息，从而达到联合均衡译码的目的。2001 年，美国东北大学的 Sozer 等人采用最大后验 Turbo 均衡在 1.5 km 上进行了浅海水声通信实验，其结果优于 DFE 均衡器，但是最大后验 Turbo 均衡算法的复杂度仍然较高，工程化应用难度较大。为了降低算法复杂度，1997 年，法国国立布列塔尼高等电信学院 Glavieux 等人将最小均方误差( Minimum mean-square error，MMSE) 均衡器应用到 Turbo 均衡中，首次提出了线性 MMSE-Turbo 均衡方法，实验表明，在满足一定信噪比门限的条件下，经过多次迭代，该算法渐进地收敛到理想 MMSE 干扰抵消均衡器的性能。西北工业大学的何成兵等人采用多路频域预均衡器级联时域 Turbo 均衡器的方式在丹江口 10.8 km 距离上实现了 4 kbps 的可靠通信，实验结果表明该方法比现有频域 Turbo 均衡方法具有更高的输出信噪比]。中国科学院声学研究所的鄢社峰等人提出双向 Turbo 均衡方法，有效抑制了传统单向 Turbo 均衡算法中的误差传播，降低了通信误码率。中国科学院声学研究所的王海斌等人在西太平洋多个距离上进行了深海水声通信实验，结果显示采用MMSE-Turbo均衡可以获得显著优于传统时间反转判决反馈均衡器的性能。联合均衡译码算法优异的性能，使其成为了当前水声通信领域的研究热点。
随着研究的深入，研究人员发现，在将 Turbo 均衡应用于单载波水声通信的过程中仍然存在着一些问题: 首先，由于采用了交织迭代结构，Turbo 均衡需要较长的码块长度才能达到理想的性能，码长受限会导致 Turbo 均衡的性能显著下降; 其次，由于采用了迭代结构，导致 Turbo 均衡的性能仅在接收信号信噪比高于某一门限时才开始收敛。信道频率选择性衰落较强或者对于自适应信道估计存在误差时，Turbo 均衡的信噪比门限较高。
针对 Turbo 均衡的以上问题，中国科学院声学研究所的王海斌等人提出了一种基于递归混沌全息码的最大似然联合均衡译码方法。该方法采用联合网格图实现均衡与译码的直接联合处理，无需迭代与交织，该方法在输入的码块长度较短时仍能获得优良性能，且在低信噪比情况下也能获得较高的均衡译码增益; 此外，需要强调的是，该方法巧妙地利用递归混沌码随机编码特性，在保证均衡译码性能的基础上，将算法复杂度控制为与编码块长度和信道响应长度均呈线性关系，解决了联合均衡译码算法复杂度高的难题; 并在南海海域开展了与传统 Turbo 均衡方法的海上比对试验，实验结果表明，本方法在低信噪比条件下实现了可靠的低频远程通信，误码率性能优于传统 Turbo 均衡方法。
多载波系统本身天然地具有一定抵抗信道多途的能力，且均衡算法复杂度较低，更适合于信道相对稳定且对数据率要求较高的中近程通信场景。进一步提高频带利用率是当前多载波水声通信的一个重要研究方向，结合多输入多输出( MultipleInput Multiple Output，MIMO) 的新型多载波调制方式是当前该领域的一个研究热点。
多载波调制技术可将高速串行传输转化为低速并行传输，增加了码元持续时间，使码间干扰程度大为降低; 相关技术已被广泛应用于无线通信，并成为新一代的无线通信标准。多载波调制在水声通信中的应用研究始于上世纪 90 年代。随着精细的子载波干扰抵消算法等关键算法的突破，以正交频分复用( Orthogonal Frequency Division Multi-plexing，OFDM) 为代表的多载波高效水声通信技术体系已经日趋成熟。2005 年，美国康涅狄格大学的 Shengli Zhou 等人提出了补零 OFDM 水声通信方案，并成功实现了距离为 2.5 km 的水下高数据率传输，数据率达到了 22.7 kbps，误码率低于 10-2。
然而，传统 OFDM 技术在水声通信应用中仍然存在峰均功率比高、频谱泄漏、载波间干扰以及符号间干扰等问题。为此，研究人员对新的水声通信多载波调制方式开展了探索性研究。东南大学的 J.Tao 提出通过离散傅里叶变换预编码的手段来降低OFDM 水声通信信号的峰均功率比。华南理工大学的MiaowenWen等人将索引调制OFDM( Index Modulation OFDM) 引入到水声通信领域，并对其进行了改进，有效提高了系统对抗载波 间 串 扰 ( Inter-Carrier Interference，ICI ) 能力。2014 年，日本筑波大学的 Ebihara 等人进行了一项综合性的水池实验，验证了正交信号分割复用( Orthogonal Signal Division Multiple-xing，OSDM) 水声通信系统优于采用 DFE 的OFDM 系统; 随后 Ebihara 等人还提出了一种多普勒弹性的 OSDM( D-OSDM) 技术，实验表明，D-OSDM 系统能够在大延迟、多普勒频移严重的水声信道上进行可靠的信息传输; 针对子载波间干扰和频谱泄漏等问题，美国犹他大学的P.Amini等人提出了一种适用于水声通信的滤波器组多载波( Filter Bank Multicarrier，FBMC) 调制方案，并进行了试验验证。印度 BMS 工程学院的 R.Hebbar等人对广义频分复用( Generalized frequency divisionmultiplexing，GFDM) 调制技术在水声通信中的应用前景进行了分析和研究。可见，当前多载波水声通信领域，在对 OFDM 技术的改进与衍生调制方法的研究正成为该领域一个研究热点。
此外，将 MIMO 技术与多载波调制结合起来，可以最大限度地利用水声信道有限的带宽，提高通信速率，同时利用分集增益和复用增益，降低通信误码率，这也是当前高速率水声通信技术重要的发展趋势之一。中国科学院声学研究所的王海斌等人提出了一种基于子带分割的 MIMO-FBMC 水声通信方案，有效提升了发射信号平均功率，从而使通信系统获得了更好的误码率性能。
随着以 Turbo 码为代表的近香农限信道编码方法的提出，各类先进的信道编码技术成为了通信领域研究的热点。无论是单载波系统还是多载波系统，与此类先进的信道编码技术相结合也成为了当前水声通信技术的一个新的发展趋势。
信道纠错编码在保证水声通信可靠性方面有重要的作用。初期的数字水声通信一般采用 BCH码、RS 码( Reed-Solomon Code) 、卷积码等传统信道编码方法。直到 1993 年，法国国立布列塔尼高等电信学院的 Berrou 等人提出了误码率性能逼近香农限的 Turbo 码，引发了信道编码领域的革命。Turbo 码的编码端由多个分量码级联构成; 在译码端，采用迭代译码的思想，对每个分量码单独译码，并在各分量码译码器之间迭代交换软信息，使译码结果逼近最大似然译码; 迭代译码的思想使得 Turbo 码在计算复杂度较低的情况下达到了接近香农限的性能。2011 年，中国科学院声学研究所的朱敏等人在蛟龙号载人潜水器的水声通信机中采用 Turbo 码作为信道编码，在垂直距离 5 km，水平距离 1 km 处实现了图像传输。受到 Turbo 码的启发，上世纪 90 年代，低密奇偶校验码( Low DensityParityCheck，LDPC)被再次“发现”，LDPC码通过稀疏的奇偶校验矩阵构造，译码时常采用基于置信度传播的译码算法，同样达到了接近香农限的性能。中国科学院声学研究所的武岩波等人在2013 年将 LDPC 码应用于水声通信，并进行了实验研究，实现了可靠通信。
前面提到的传统信道编码技术，其编码的码率一般是固定的，无法随信道的优劣变化自适应调节。当信道环境发生变化时，会导致通信系统效率下降。为了解决这一问题，1998 年，美国麻省理工学院的 Luby 提出了喷泉码的概念。喷泉码是一种无码率的编码，对于每一段信息序列，喷泉码都能产生任意长度的码字，码字中的任一段都包含原始信息序列的全部信息; 通信过程中，发送端持续发送编码码字，当接收端接收到足够多的码字后即可成功译码，从而使喷泉码的码率可以随信道变化自适应调节。无码率的特性使喷泉码在水声信道这种时变信道下有着较好的应用前景。目前主要的喷泉码有 LT 码( Luby Transform Code) 、Raptor 码、Strider 码等。近几年，喷泉码在水声网络方面( 如水声广播、中继网络等) 的应用也逐渐得到了重视。中国科学院声学研究所的王海斌等人提出了一种适用于水声通信信道的递归混沌全息码，该方法采用多级递归混沌映射将信息充分混合，使得每一个编码符号均包含全部已编码符号的部分信息，提高了编码的纠错能力，在仿真和实验中均取得了理论预计的良好结果。
此外，在通信系统中，待发送的符号序列通常先经过信源编码映射为二进制序列，并进行压缩，去除其中的冗余信息，从而达到提高通信系统效率的目的。传统的通信系统中，信源编码和信道编码是分别独立设计的。在实际应用中，由于计算复杂度和译码时延的限制，信源编码后仍存在一定的残留冗余信息。将信源编码和信道编码联合设计，利用信源编码中的残留冗余信息提高信道编码的纠错 能 力 ，可 以 进 一 步 提 高 通 信 系 统 的 性 能 。中国科学院声学研究所针对水声通信信道复杂，系统可靠性要求高的特点，提出了一种信源信道联合译码算法，将信源建模为马尔科夫模型，在递归混沌全息码的译码过程中，联合信源转移和信道转移两部分信息作为译码度量，利用信源编码中的残留冗余信息进一步提高信道编码的纠错能力。研究表明，采用信源信道联合译码方法可以进一步提高通信系统的性能。

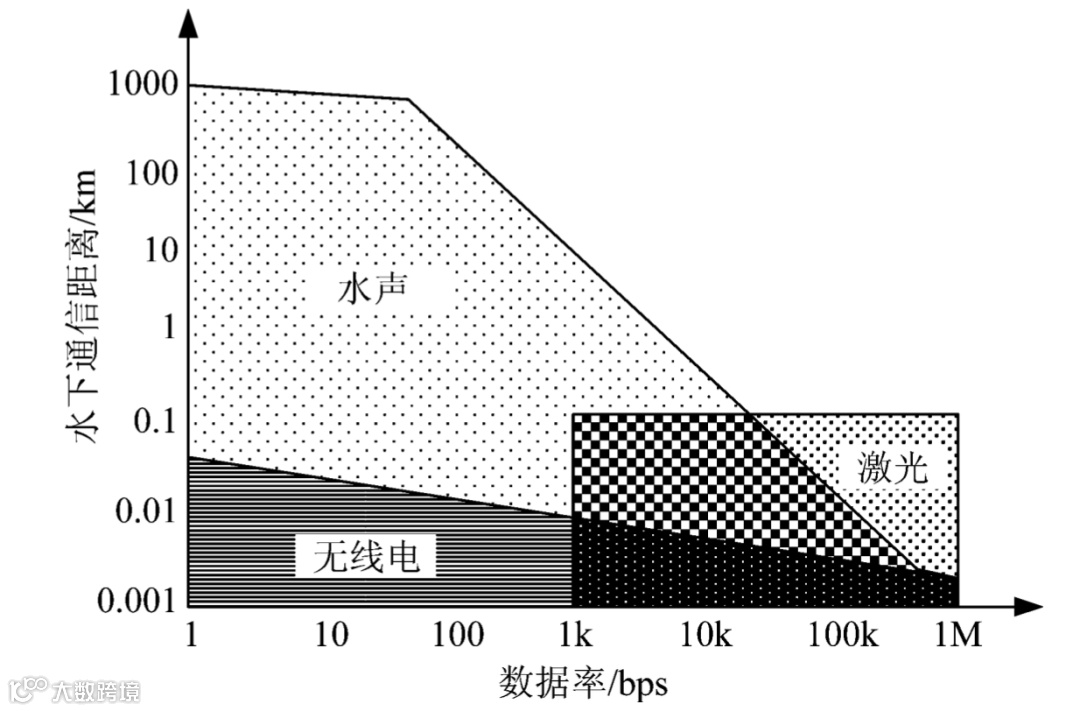

水下通信主要有电磁波、光波和声波等几种信息载体，图 1 为几种主要水下通信方式的通信距离与通信速率性能比较。由于水体对于电磁波具有明显的屏蔽作用，水下的电磁波通信距离一般仅在百米以内; 光波在蓝绿波段对于水下通信存在一个可用窗口，可在百米量级上实现高数据率的数据通信，但继续提高通信距离难度很大; 低频声波在水中的传播损失较小，当前可实现最大通信距离上千公里，最大通信速率 10 ~ 100 bps 的数据传输，这也使得水声通信成为百米以深的海区中当前唯一成熟可用的远距离通信方式。

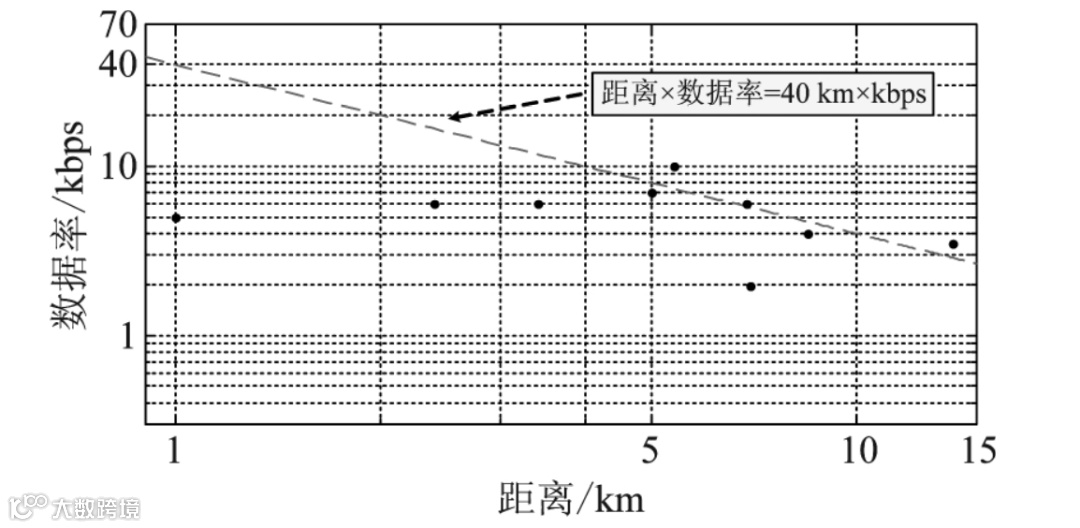

2000 年，美国麻省理工学院的 Baggeroer 等人以 I=最大通信距离×通信速率为考察标准，总结以往水声通信系统性能，给出了 2000 年以前水声通信系统性能经验性的上界:I=40 km× kbps，这也成为了水声通信领域衡量整体技术发展水平的重要量化指标。随着水声通信技术的快速发展，21 世纪的水声通信系统性能已经发展到了一个新的水平，西北工业大学的黄建国教授对 2000 ~ 2017 年的通信距离 30 km 以内的水声通信科研实验结果进行统计分析，得到水声通信系统性能上界已经接近 I =100 km×kbps 的结论。

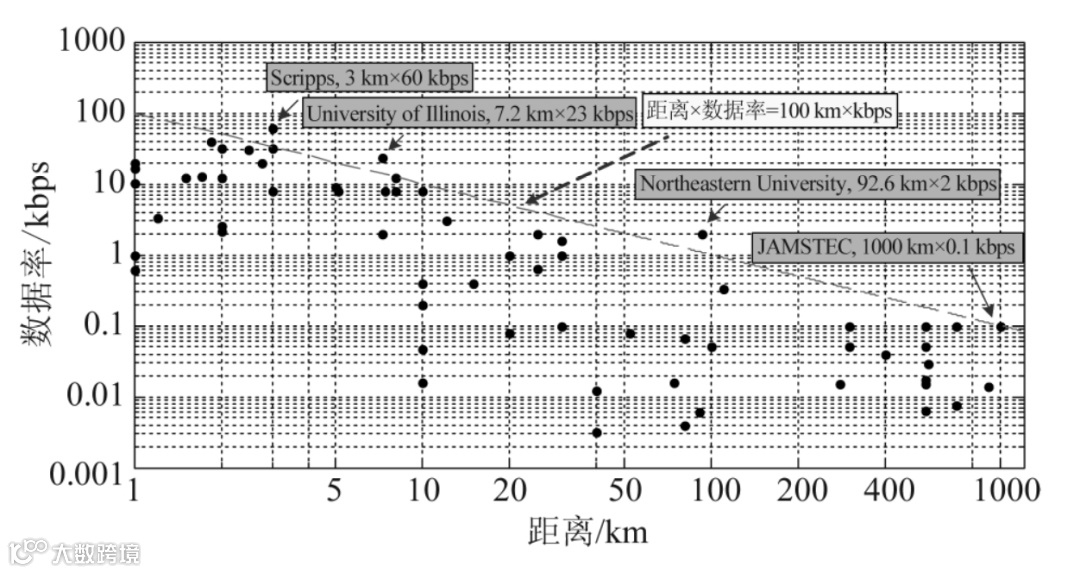

本文在文献[54]统计结果的基础上，对通信距离 30 ~ 1000 km 的最新研究实验结果进行了总结归纳，得到如图 2 所示的通信距离-数据率性能的散点图，可见，当前在各个距离上的水声通信系统性能上界均已经接近 I = 100 km×kbps，部分实验结果甚至已经超过了 I = 150 km×kbps，整体技术水平相比二十年前已有较大进步。
其中，近程水声通信方面，2007 年，美国东北大学的 B.S.Li 等人采用 OFDM 和 MIMO 相结合的方法，在较近的距离上成功实现了 125 kbps 的可靠水声通信; 同年，西北工业大学采用 8PSK 和32QAM 调制方法和内嵌二阶锁相环的自适应判决反馈均衡器技术进行了海试，在 30 km 的距离上实现了速率为 1.6 kbps 的可靠通信; 2010 年，伊利诺伊大学的 Riedl 利用 Turbo 均衡和递归的多普勒补偿方法在 7.2 km 距离上实现了 23 kbps 的可靠通信; 加利福尼亚大学的 H.C.Song 等人在 2011 年的海试实验中，使用时间反转判决反馈均衡器和正交幅度调制技术，以 60 kbps 的数据率在 3 km 距离上实现了可靠通信。
中远程水声通信方面，2010 年 9 月，美国 Scripps海洋研究所的 H.C.Song 等人在加利福利亚南部深海海域进行了一次远程水声通信实验，实验中发送了多种信号，其中，采用 DFE 均衡器加 2 阶锁相环的接收机结构，结合 LDPC 编码，在 550 km 距离上实现了误比特率为 0.3%的 100 bps 水声通信;采用 OFDM 调制方式结合 LDPC 编码，在距离为550 km 时通信速率达到 15 bps，通信距离为 700 km时通信速率达到7.5bps。2008~2012年间，日本JAMSTEC 的 Takuya Shimura 等人联合美国、法国科研人员，在日本岛南部深海海域，利用长航程 AUV 搭载发射换能器配合垂直声接收阵，位于海深 1000 m左右的声道轴进行了多次远程水声通信实验。其中，2012 年，Takuya Shimura 等人采用法国的 JHB 换能器实现了最大通信距离 1000 km，通信速率 100 bps 的低频水声通信。2015 年，美国伍兹霍尔海洋研究所的 Lee Freitag 等人在北冰洋利用冰层下独特的声速跃层结构，采用中心频率为 900 Hz 的 PSK 信号，在560 km 的距离上实现了 29. 6 bps 的通信导航。
总的来说，理论上的不断创新正推动当前的水声通信技术逐步突破水下高效稳定信息传输难题，实现通信性能质的飞跃。
水声通信调制解调器是大多数水声通信系统的主要应用形式，一般应用于海洋监测、水下各类平台设备的遥控、遥测等，要求具有较高的通信稳健 性 ，一 般 采 用 较 为 成 熟 的 水 声 通 信 技 术 ，因 此 ，商用水声通信设备的性能普遍低于上述最新的科研实验水平。本文归纳了当前主流的商用水声通信设备性能指标，并绘制了如图 3 所示的通信性能散点图，可以看出，商用水声通信设备的技术水平已经从早些年的 I = 20 km×kbps，发展到 I = 40 km×kbps。其中，美国 LinkQuest 公司，通过采用宽带扩频技术来提高稳健性，可以在多途干扰严重的浅海环境中获得较好的性能; 美国的 Teledyne Benthos 公司，通过采用卷积码来提高纠错性能; 德国Devologics 公司，通过采用两阶段的多普勒补偿技术，实现了在最大相对运动速度达到 12 m / s 时的良好通 信; Evologic 公 司，则 采 用 S2C ( Sweep-SpreadCarrier) 技术，以扫频信号作为载波来对抗多途干扰。总的来说，从水声设备的通信体制来看，目前主流水声通信调制解调器多采用稳健的扩频和MFSK 体制，同时单载波 PSK 和 OFDM 体制也逐渐进入市场。随着水声通信科研水平的不断提高，未来水声通信商用设备的性能仍有较大的提高空间。
近几十年来，在人类认知海洋水平提高的基础上，以及开发利用海洋的迫切需求推动下，水声通信技术水平取得了长足的进步，各种新技术层出不穷。本文分析总结出以下几个当前水声通信研究的发展趋势:
在提高通信可靠性方面，时变的多途衰落是该方向需解决的主要难点问题，将均衡器与译码器进行联合优化的联合均衡译码方法已被充分验证可有效提高系统抵抗时变多途衰落的能力。未来，基于水声环境效应机理，归纳水声信道多途结构特性与信道时空变规律，并将之与水声信道均衡算法相结合，有望能进一步提高水声通信系统的鲁棒性并降低通信误码率。
在提高通信速率方面，当前，高数据率的多载波调制技术已逐步走向成熟。未来，将 MIMO 等手段与新型多载波调制相结合，有望进一步提高信道利用率，为图像传输等高数据率水下通信应用提供技术支撑。
从国内外公开的水声通信实验数据统计结果来看，当前水声通信科研实验的性能上界已由二十年前的 I = 40 km×kbps 提升至 I = 100 km×kbps，未来随着各项新技术的日趋成熟，稳健的水声通信水平预计将达到 I = 150 km×kbps，部分深海远程科研实验水平有望突破 I = 200 km×kbps。同时，随着部分经过充分验证的水声通信新技术已经开始加快推进实用化进程，相信商用化的水声通信设备性能水平在不远的将来也会发生跨越的提升。
王海斌 汪 俊 台玉朋 张仁和
中国科学院声学研究所声场声信息国家重点实验室
