150张海工装备图，看得是酣畅淋漓！(值得收藏）

我们通常讲的”海工装备”，除了指大家最熟悉的海上钻井平台外，在海上油田开发全生命周期过程中，还要使用大量的各类装备，在此为您精彩呈现。

1

首先得认识海洋

各类海洋科考船

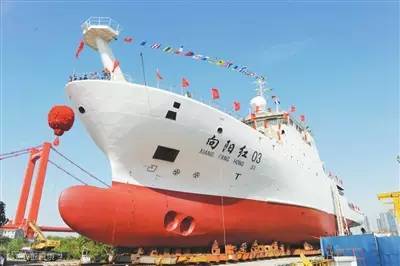

“向阳红”系列海洋科考船

武船重工建造

“科学三号”海洋科考船

武船重工建造

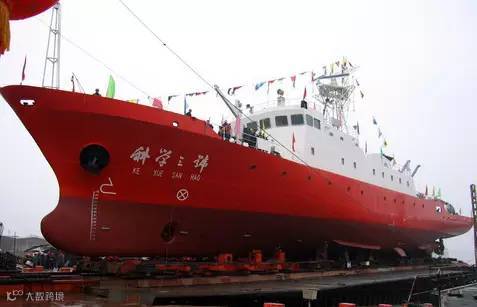

“科学号”海洋科考船

武船重工建造

2

哪里有油？

主要通过各类地震勘探船找油

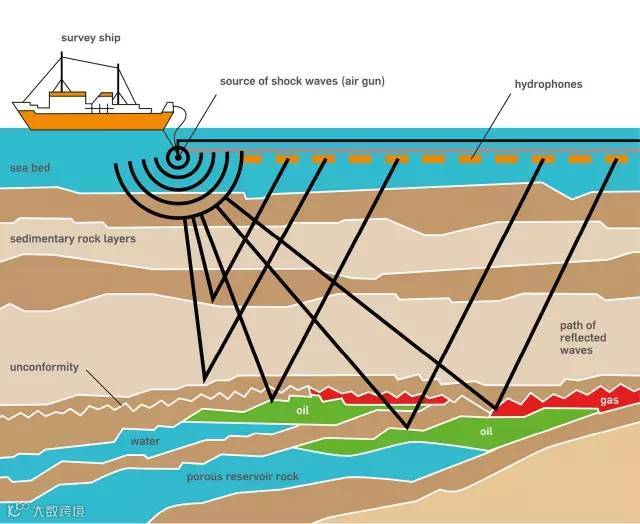

海洋油气开发是目前人类开发海洋资源最主要的活动，如何在茫茫大海找油呢？

1

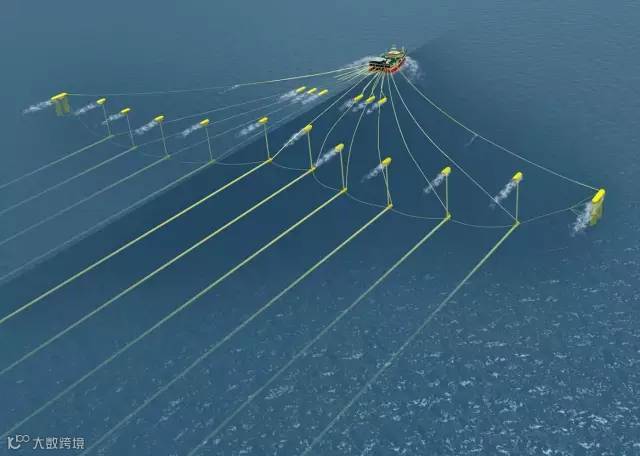

收集二维、三维数据

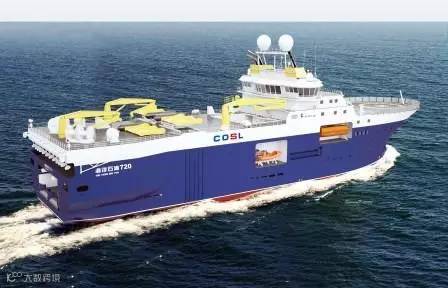

“海洋石油720”

上海船厂建造

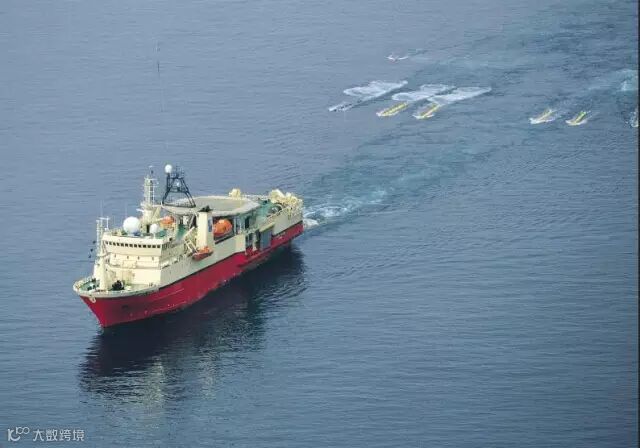

中石化12缆地震勘探船BGP-Prospector

上海船厂建造

2

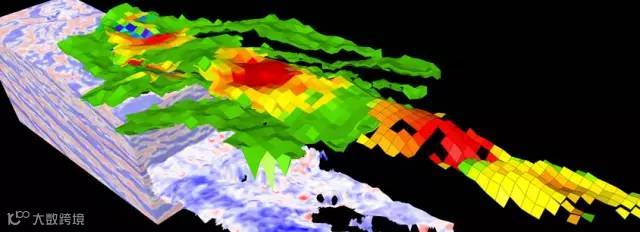

数据处理分析

通过地震勘探船收集到的二维、三维数据，经过专业工具和专业工程师处理分析，就可以描绘出海床底下的储藏模拟图了。

3

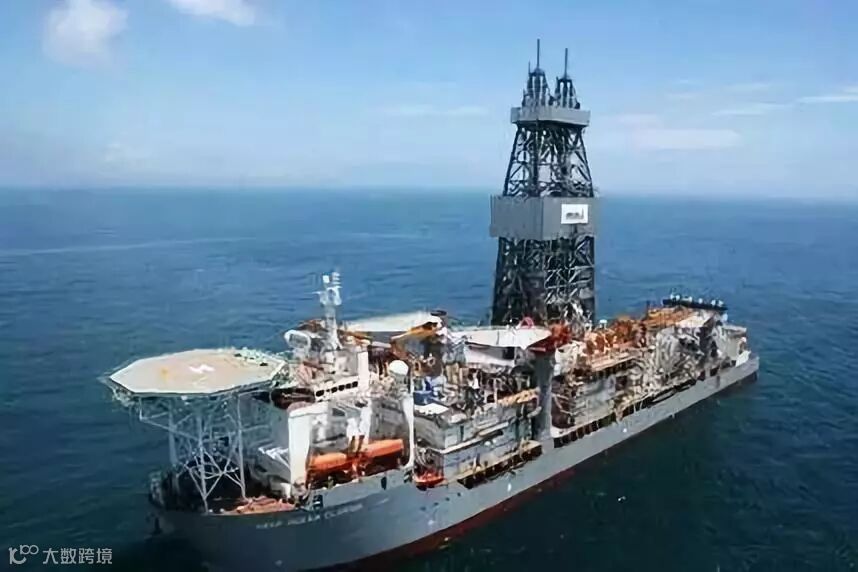

钻井才能确定有没有油

包括各类固定式和移动式平台/船

所有前期勘探分析，必须经过钻井才能确认有没有油气，以及储量大小、油气特质等重要信息。

对于钻井装备，已在《不同类型海上钻井平台》一文中详细描述，在此不再展开。

4

油田建设

进入油田开发，使用的装备最多

进入油田开发阶段，钻井还会继续（钻开发井），同时，需要设计建造各类生产平台，以及进行平台安装、水下设备安装、铺管等的工程施工装备。

1

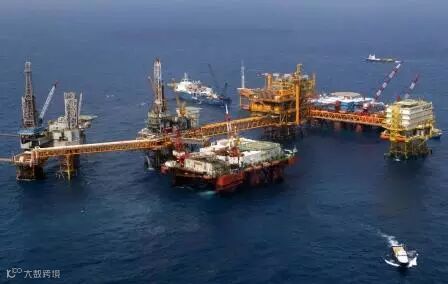

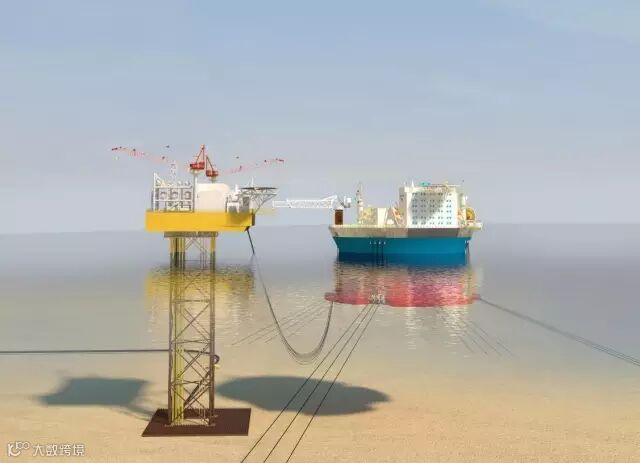

生产平台

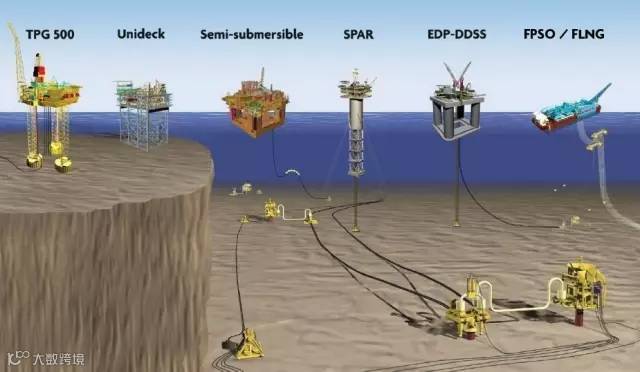

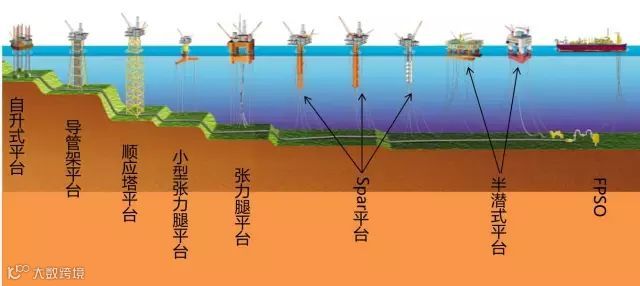

根据不同水深、不同海况，有导管架平台、重力式平台、顺应塔平台、自升式生产平台、TLP平台、SPAR平台、半潜式生产平台和FPSO/FLNG等。

1

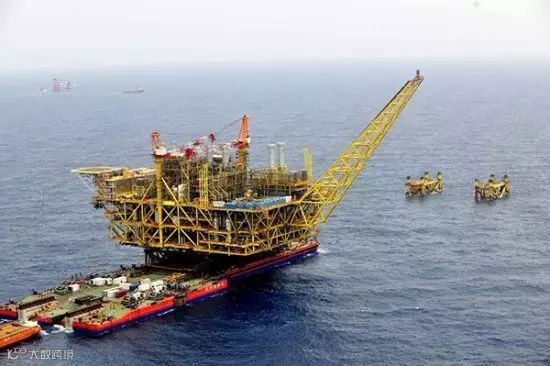

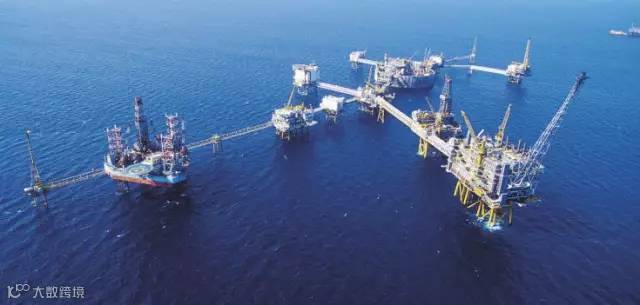

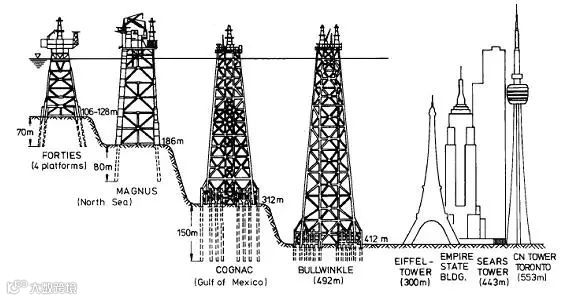

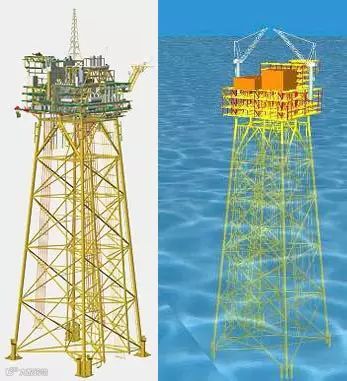

导管架平台

荔湾3-1平台

亚洲最大的导管架平台

2

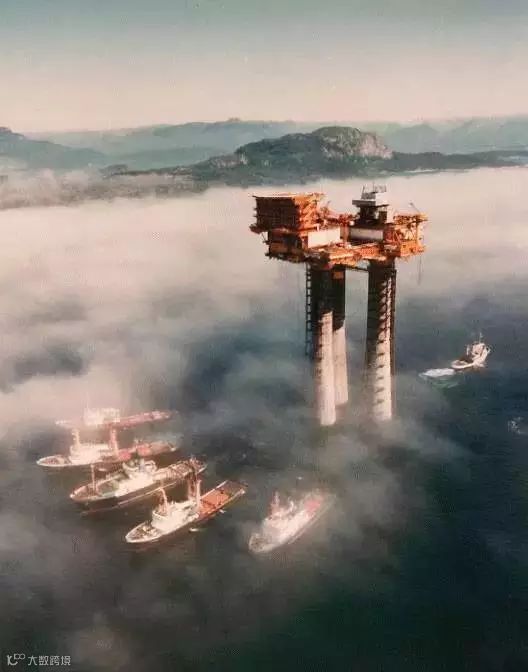

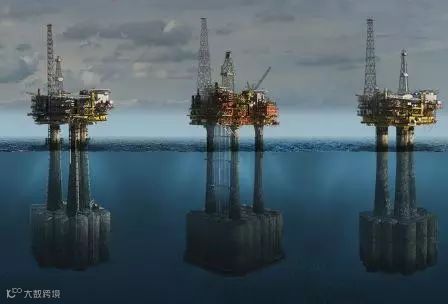

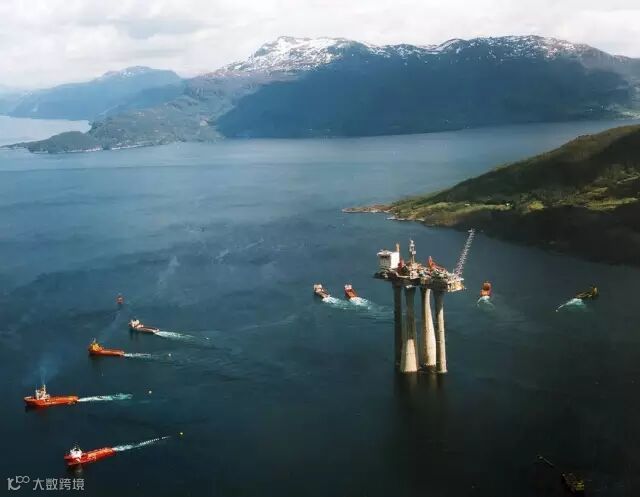

重力式平台

3

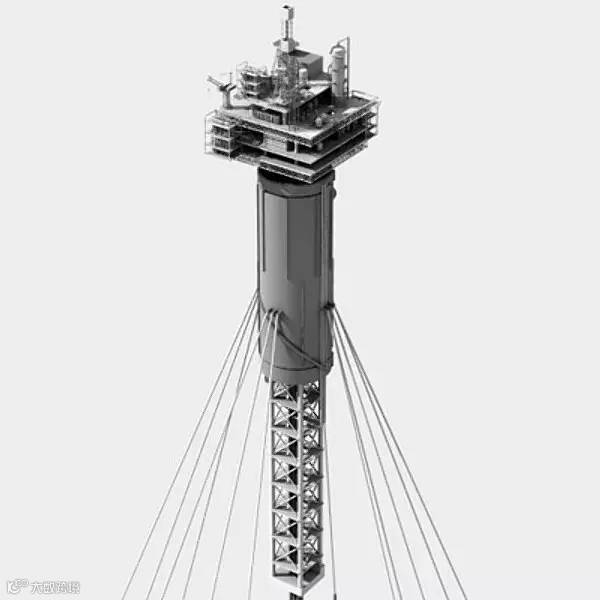

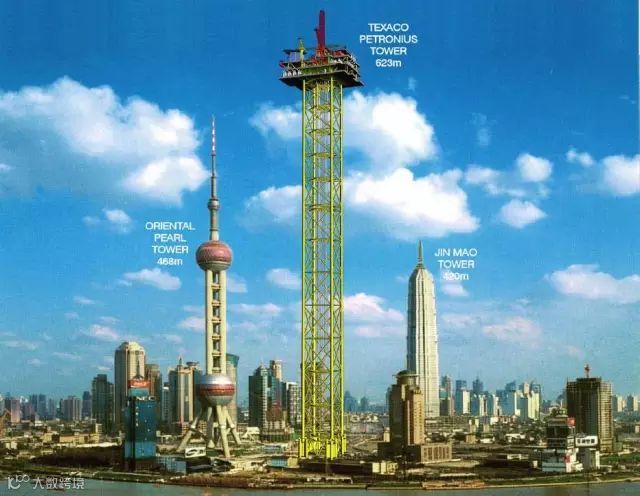

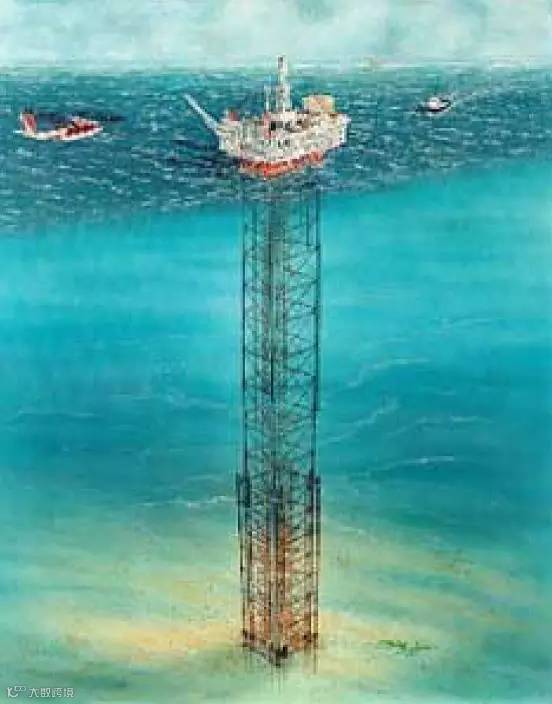

顺应塔平台

4

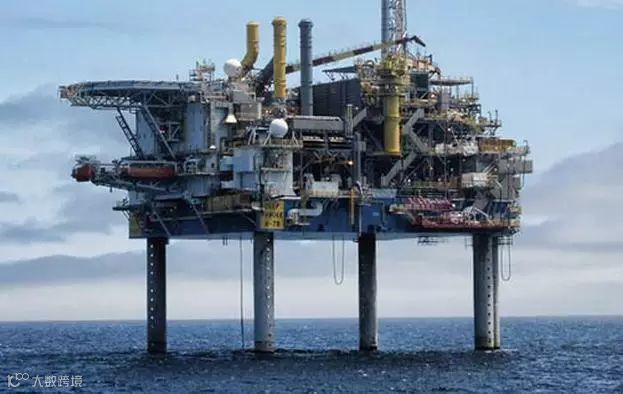

自升式生产平台

5

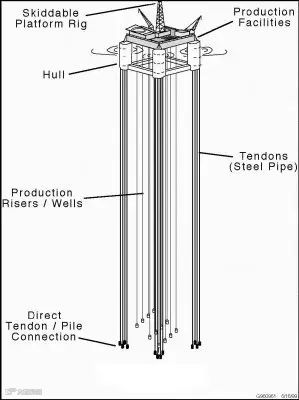

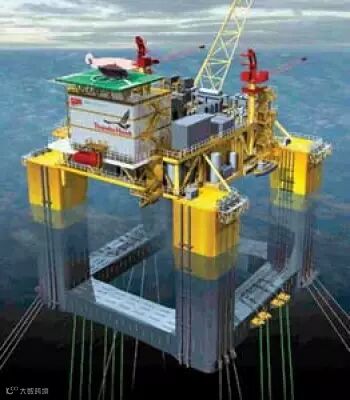

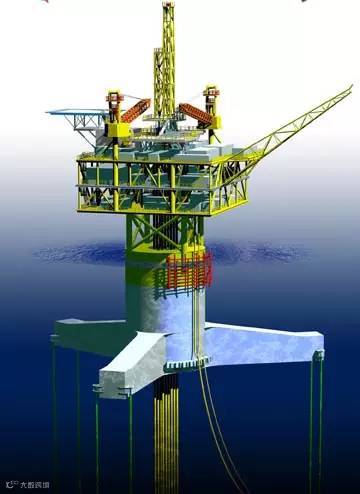

张力腿TLP平台

6

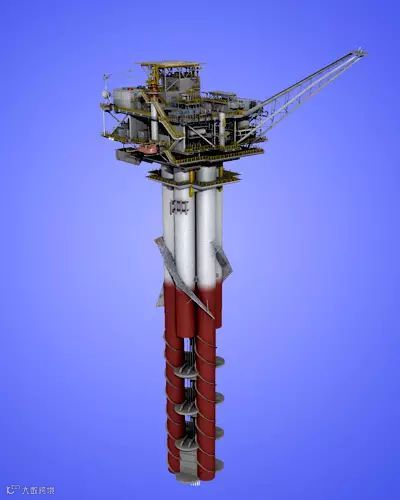

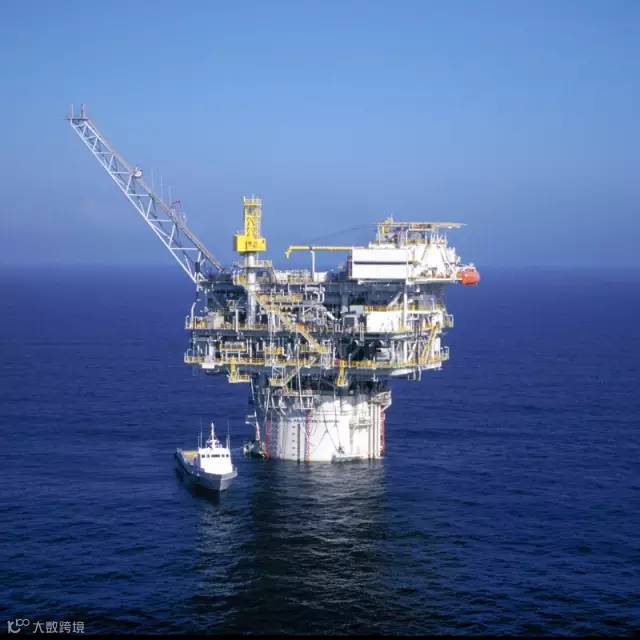

Spar平台

7

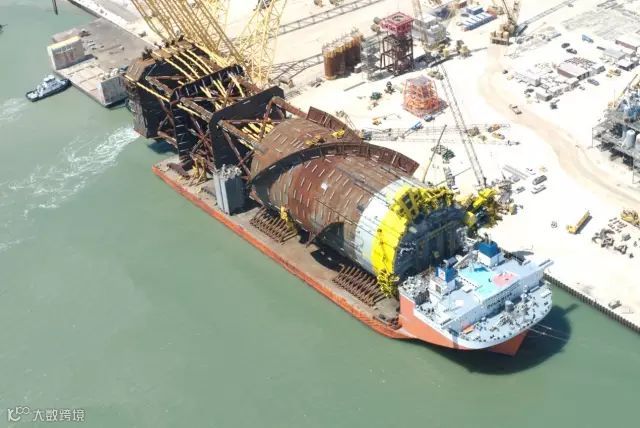

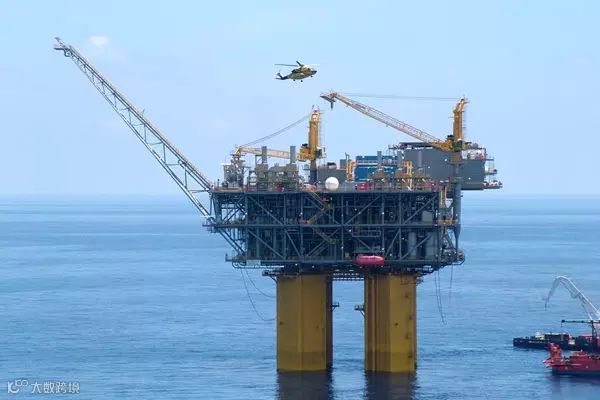

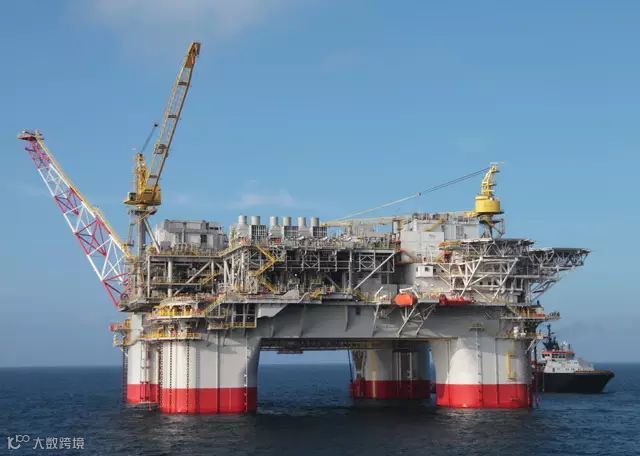

半潜式生产平台

8

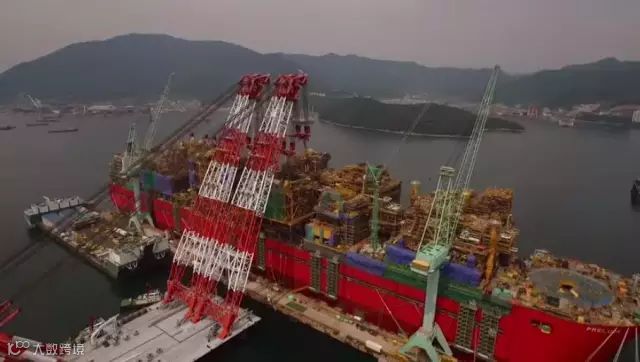

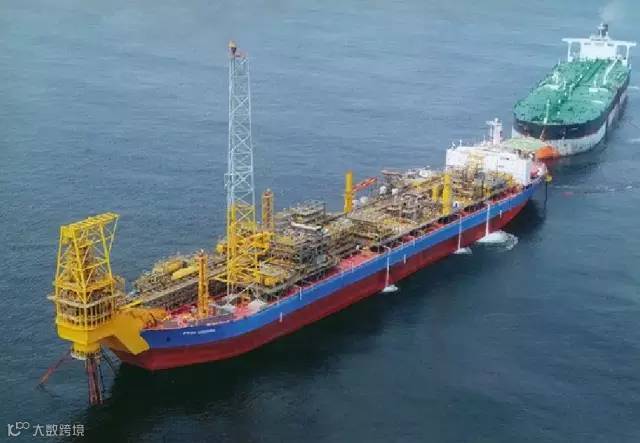

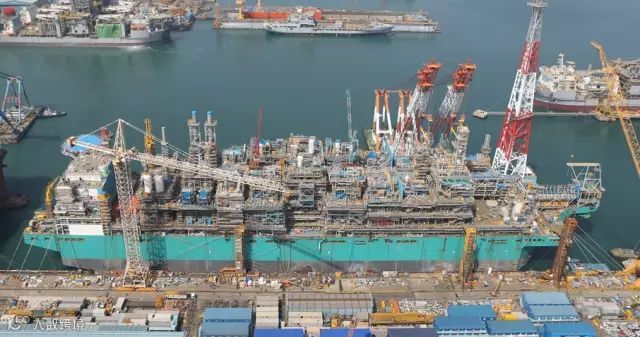

FPSO

9

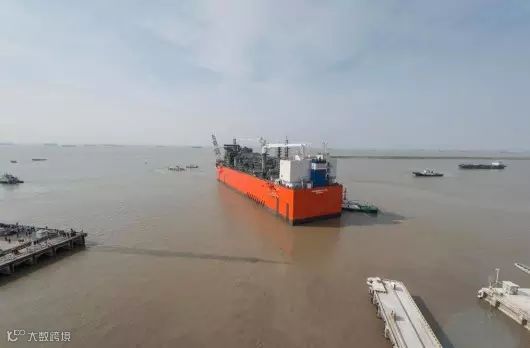

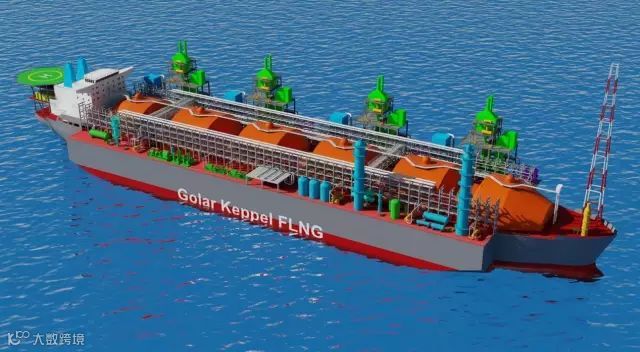

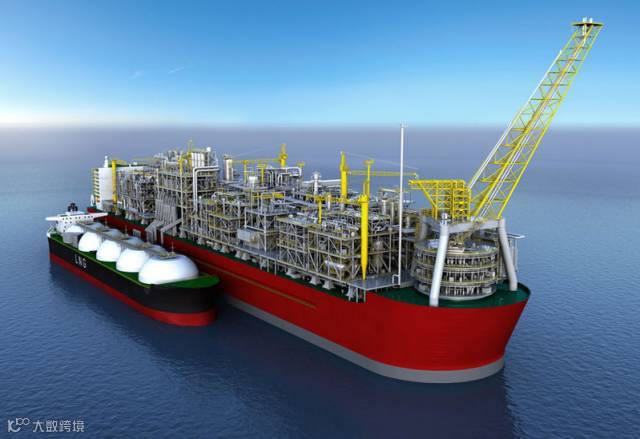

FLNG

2

水下设备

除了水面的生产平台外，水下是一个丰富的世界，海床安装有井口设备、连接管线，现在已开始将一些水面平台的设备放到水下，并开始规划完全的“水下工厂”。

水下采油树

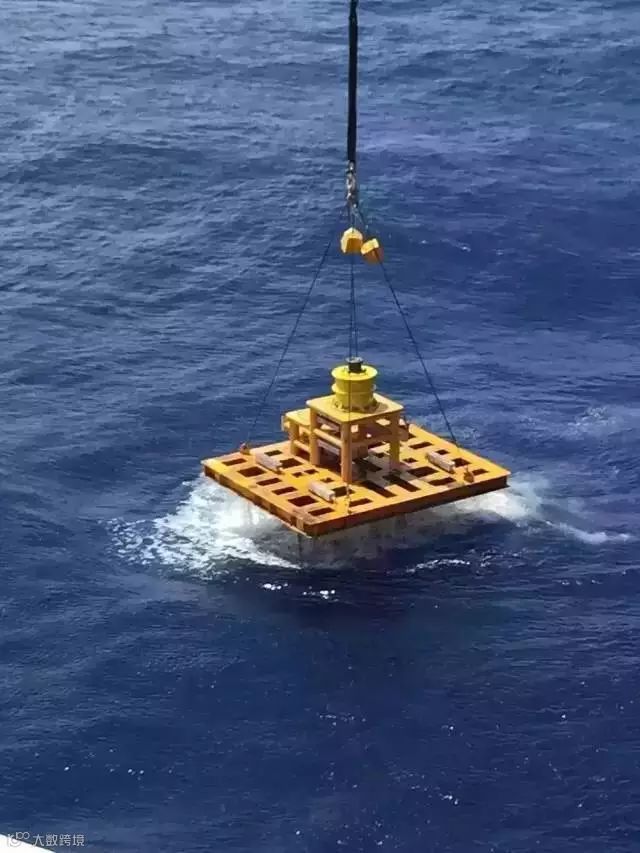

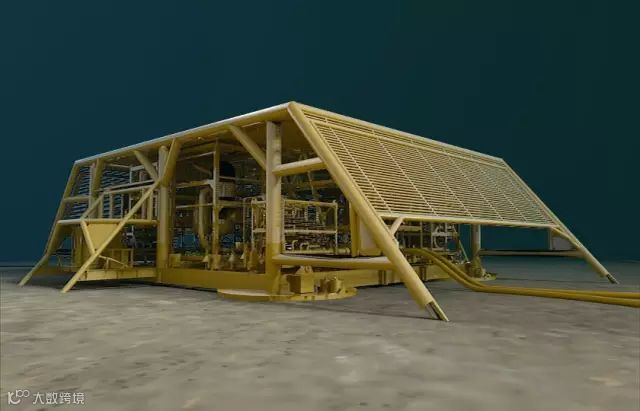

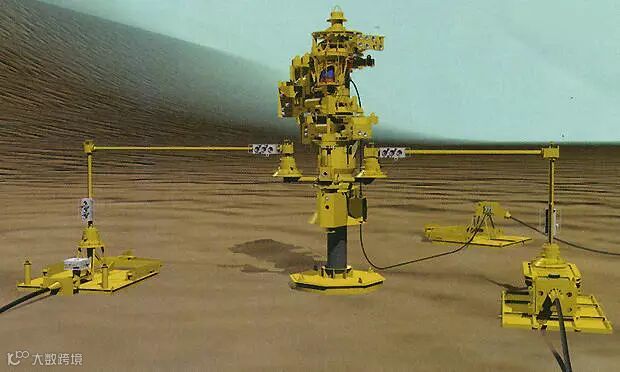

水下基盘

水下气体压缩站

安装在挪威北海Asgard油气田的海床上

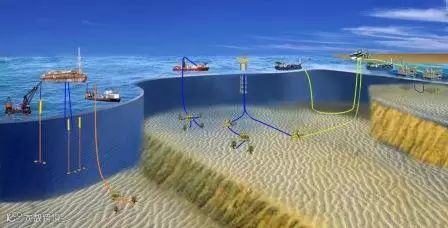

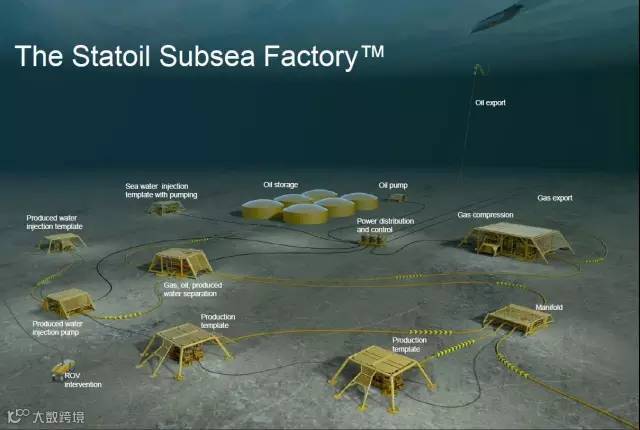

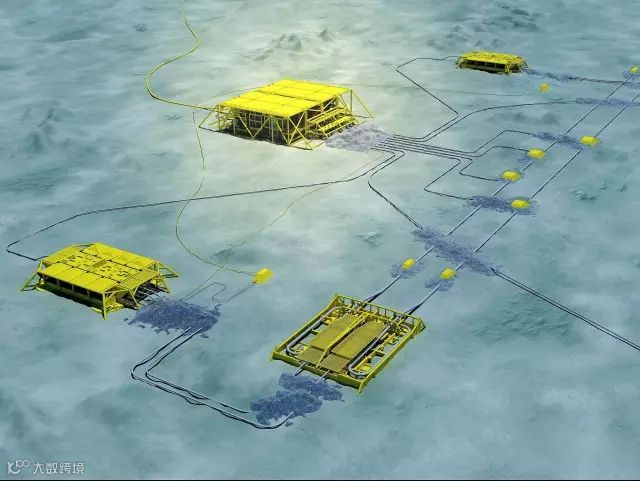

水下工厂

挪威国家石油公司全水下油气处理工厂示意图

863课题：水下连接器

海试成功

近期，我国在水下设备研发上取得一些突破，如海油研究总院在“脐带缆研发”上已有所突破，“863课题”研制的水下连接器海试成功等

3

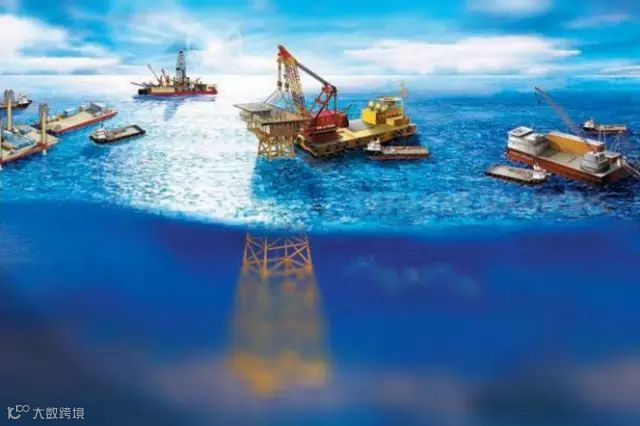

工程施工装备

1

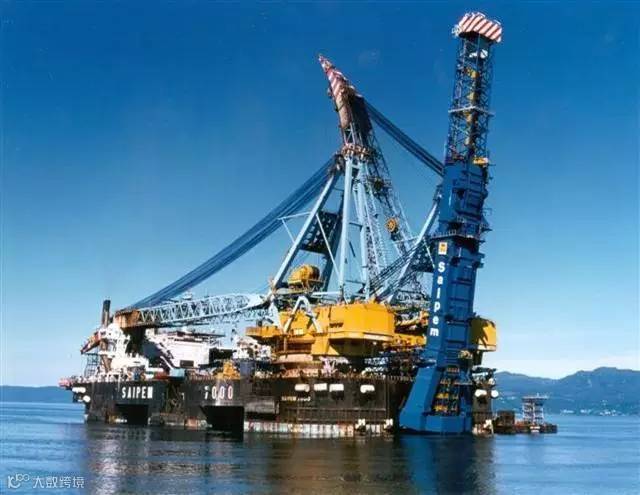

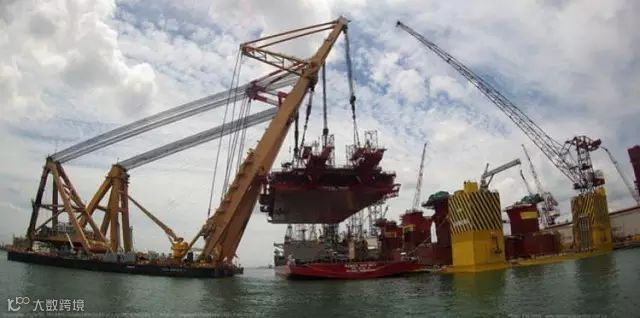

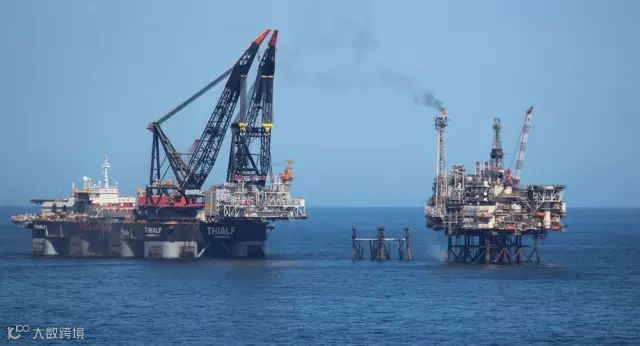

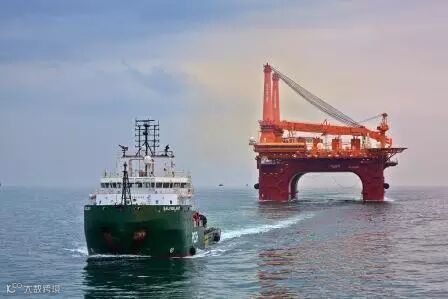

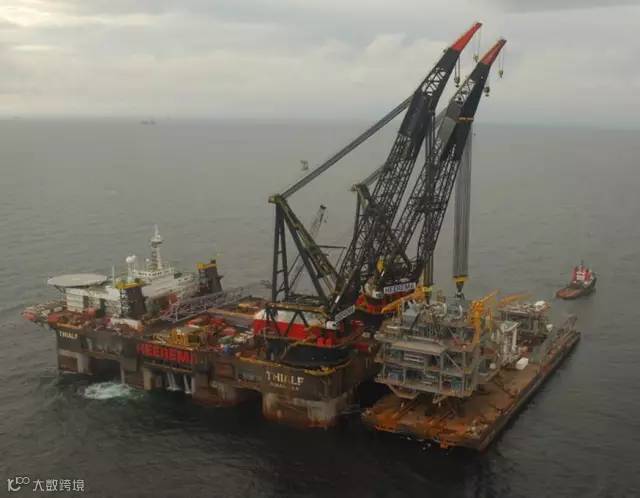

起重装备

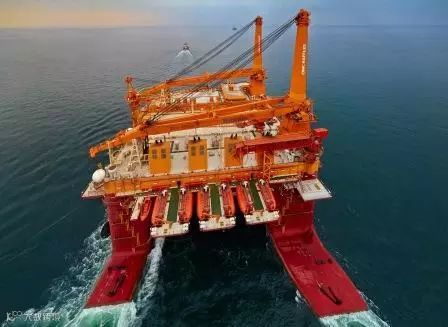

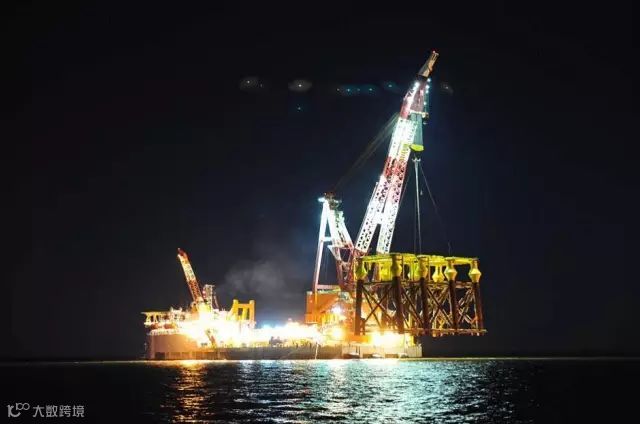

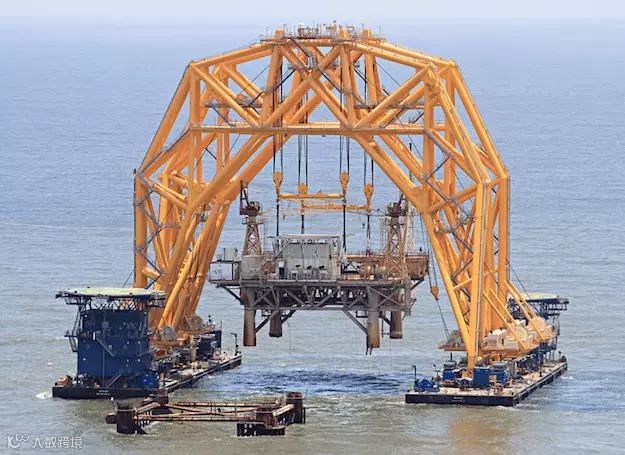

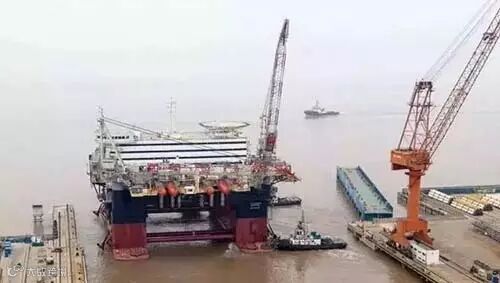

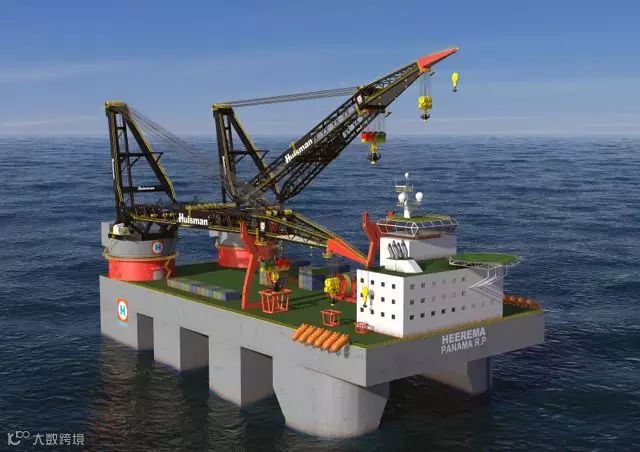

20000吨半潜式起重平台

正在新加坡Jurong船厂建造

14000吨半潜式起重平台

日本建造

3600吨半潜式起重平台

中集来福士建造

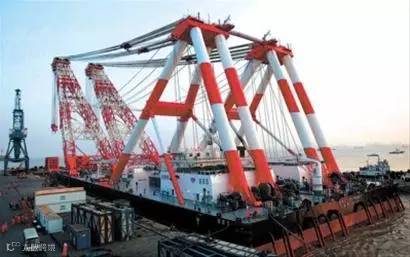

7500吨起重船蓝鲸号

振华重工建造

3800吨起重船篮疆号

中集业福士建造

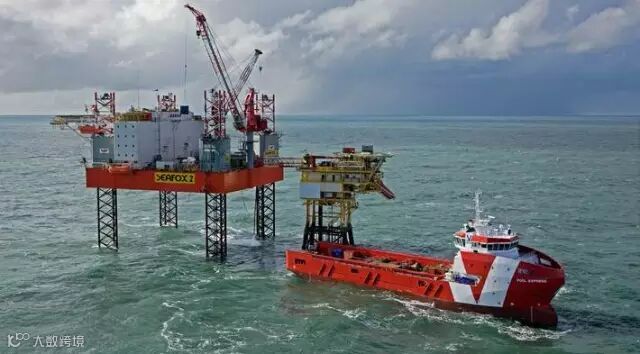

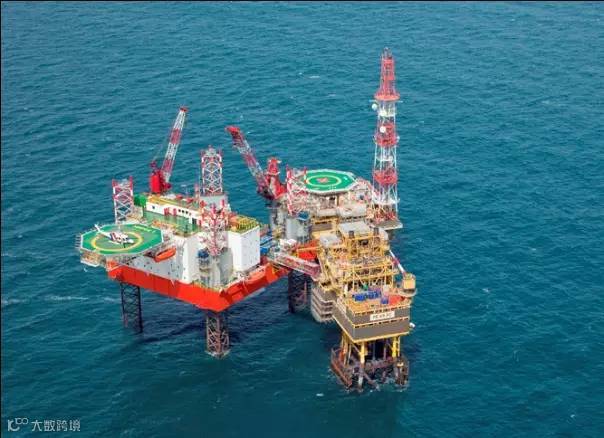

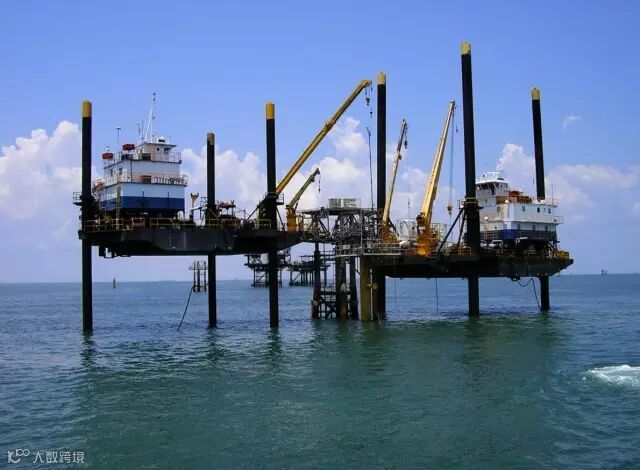

自升式起重平台（Liftboat）

首先在墨西哥湾大量使用

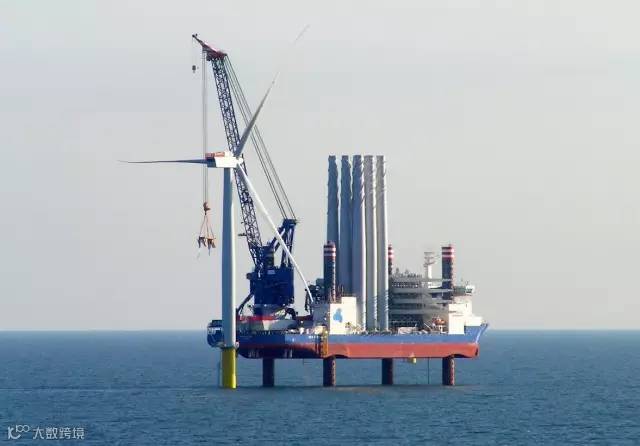

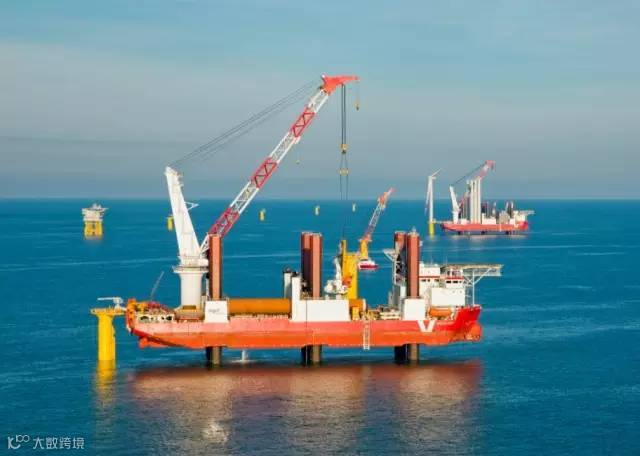

自升式风机安装平台

在北海大量使用

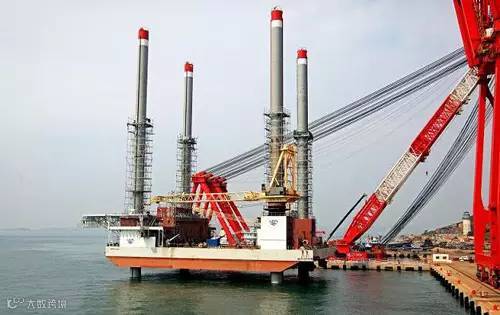

自升式风机安装平台

中远船务建造

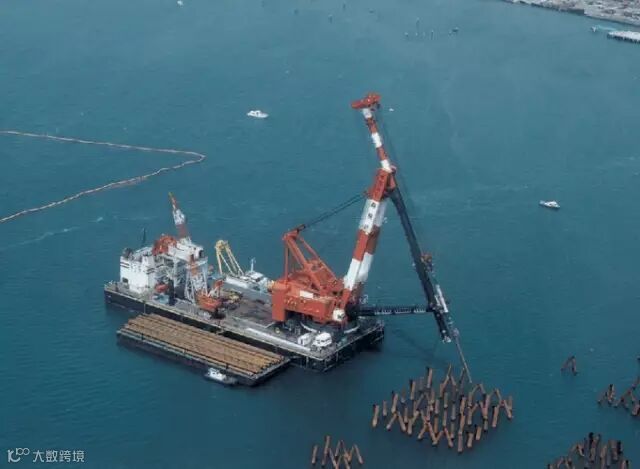

8000吨起重驳

振华重工建造

5000吨起重驳

吉宝南通建造

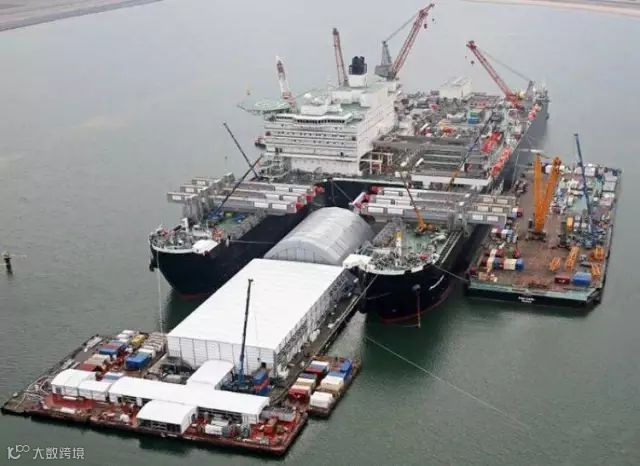

双体起重船（起重能力10000吨）

双体起重船（起重能力48000吨）

大宇重工建造

2

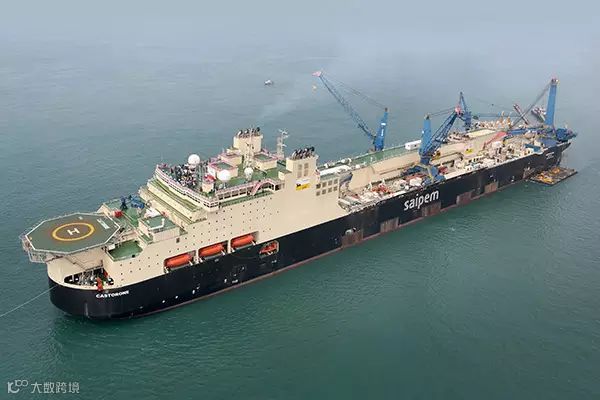

铺管/缆装备

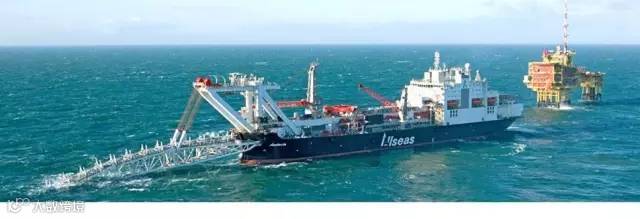

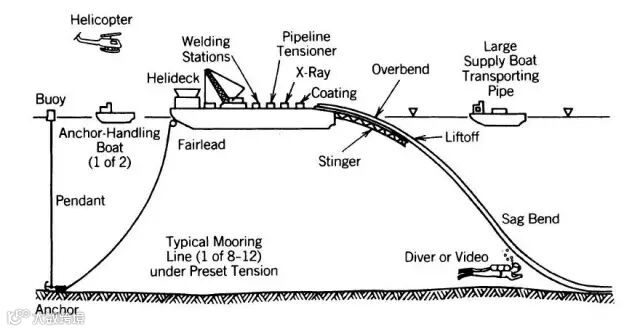

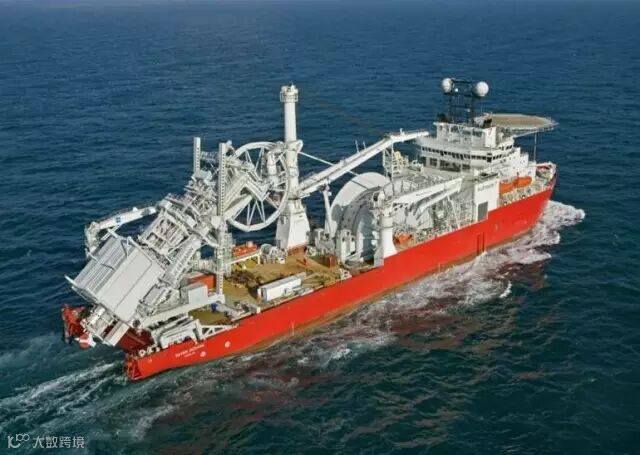

铺管船

S-Lay模式

铺管船

S-Lay模式

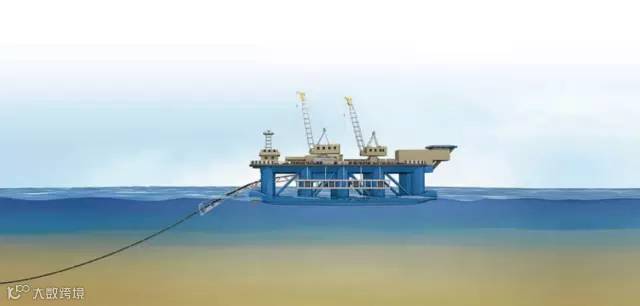

半潜式铺管平台

S-Lay模式

半潜式铺管平台

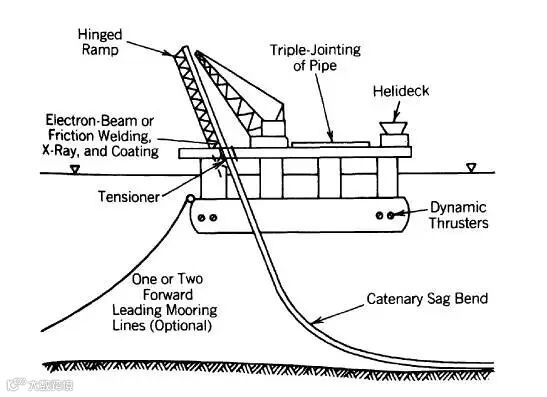

J-Lay模式

半潜式铺管平台

J-Lay模式

3000米深水铺管船

中集来福士建造

海洋石油201深水铺管船

熔盛重工建造

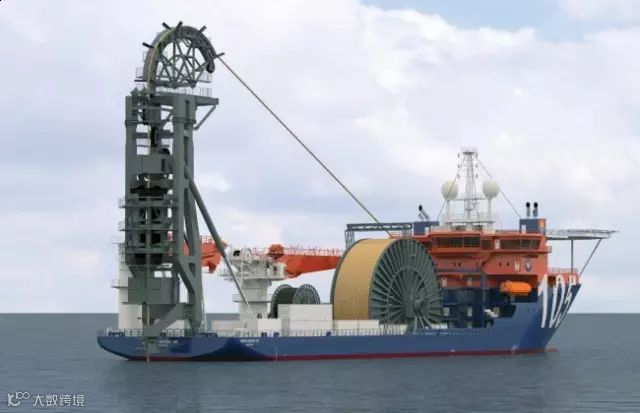

柔性铺管船

巴西、西非大量使用

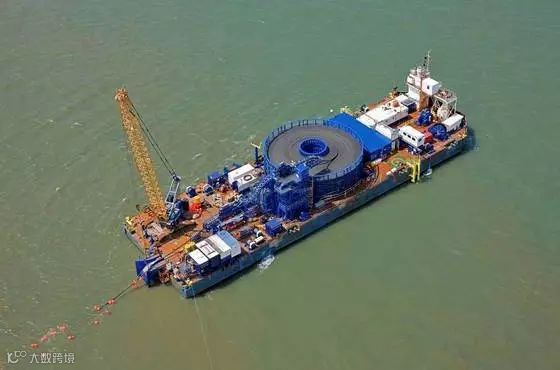

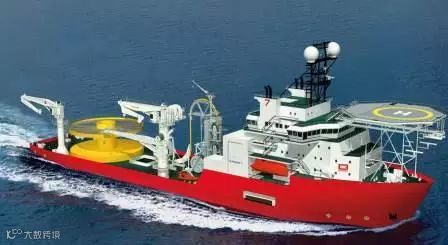

铺缆船

铺海底电缆

铺缆船

铺海底电缆

铺缆船

铺海底电缆

3

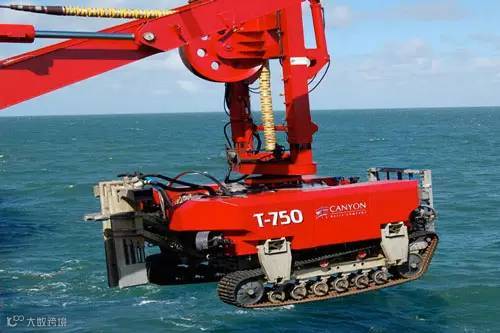

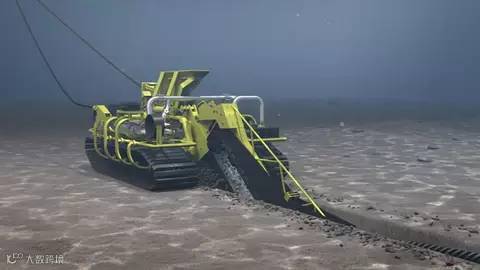

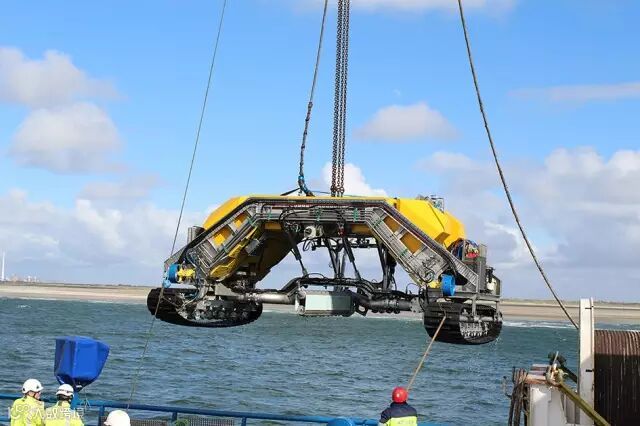

海底挖沟装备

4

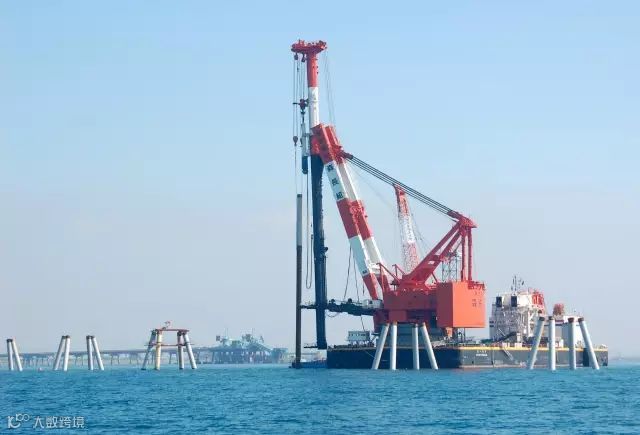

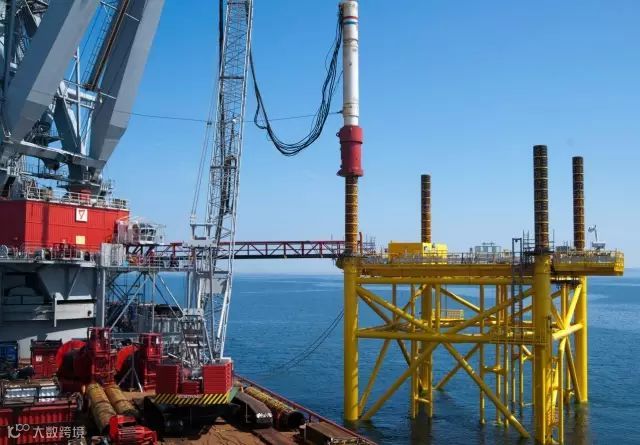

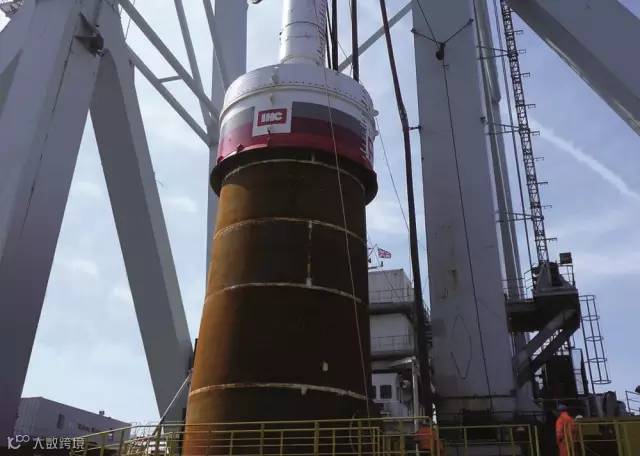

打桩装备

5

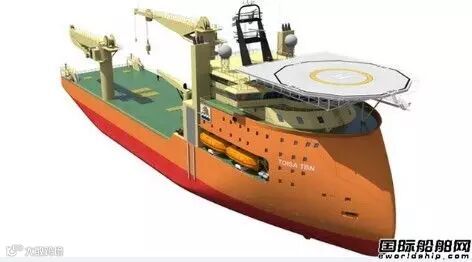

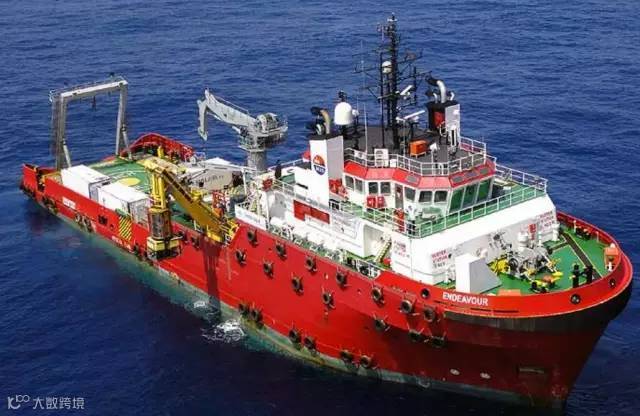

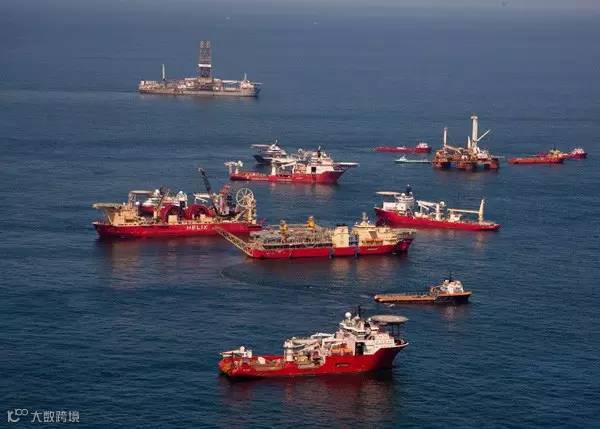

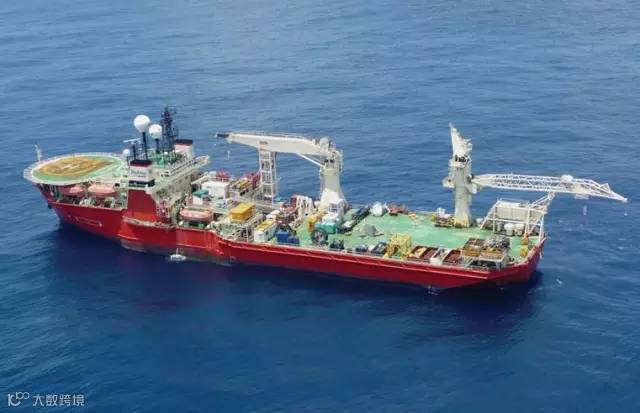

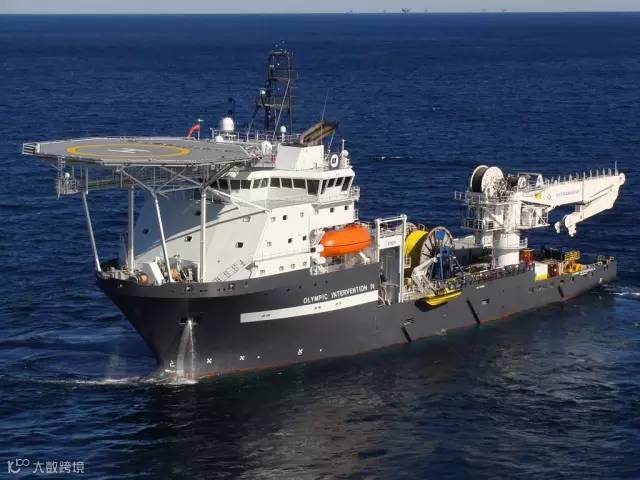

MSV/DSV/ROV等特种作业船

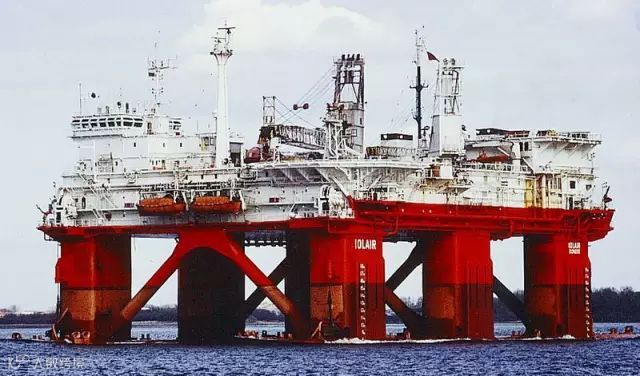

多功能作业支持船MSV

Multi-purpose Support Vessel

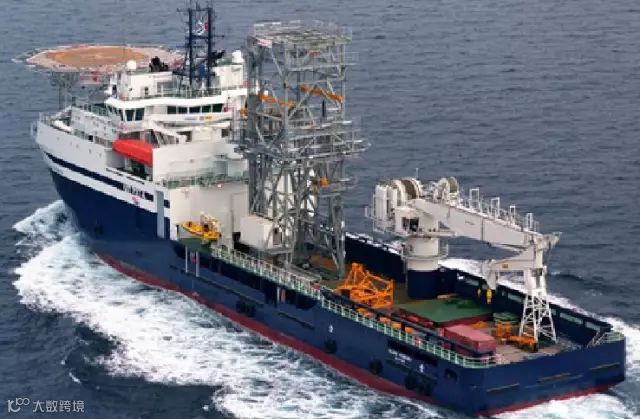

潜水支持船DSV

Diving Support Vessel

潜水支持船DSV

Diving Support Vesse

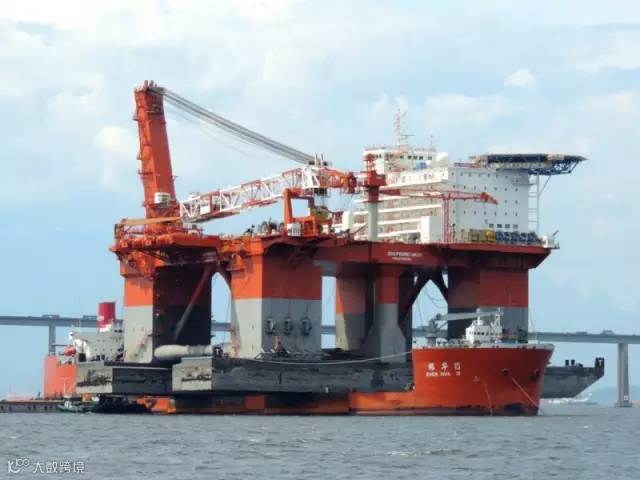

振华重工DSV

近年来，招商重工、振华重工接了一些DSV订单

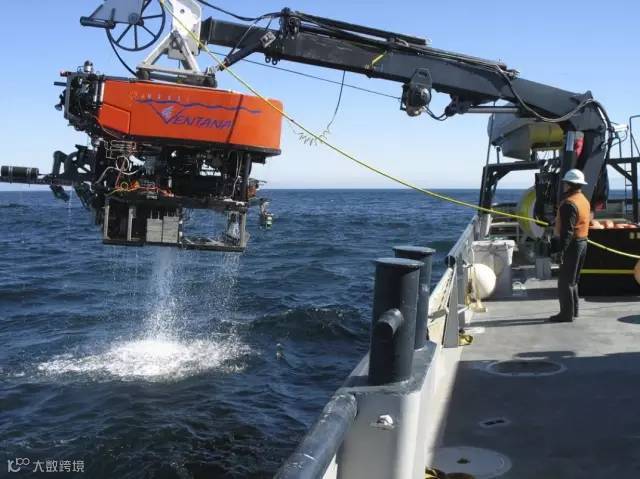

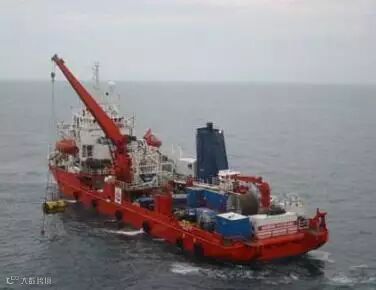

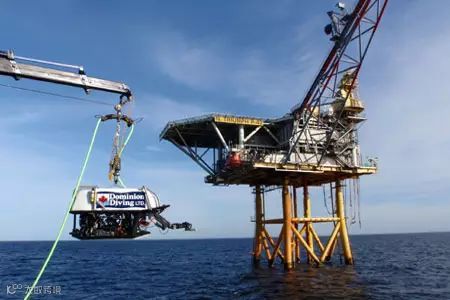

ROV支持船

水下机械人收放支持船舶

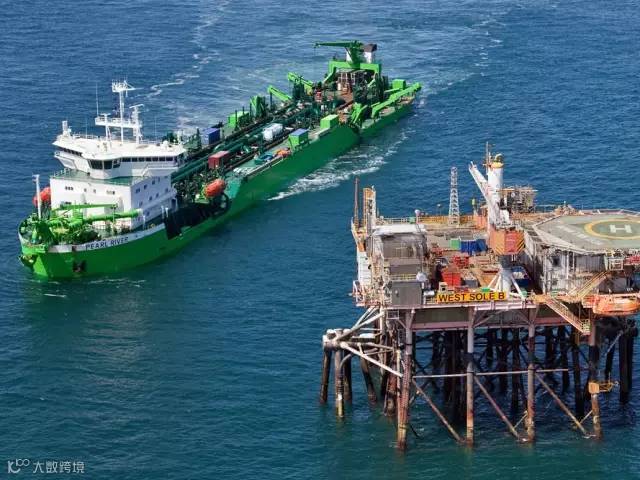

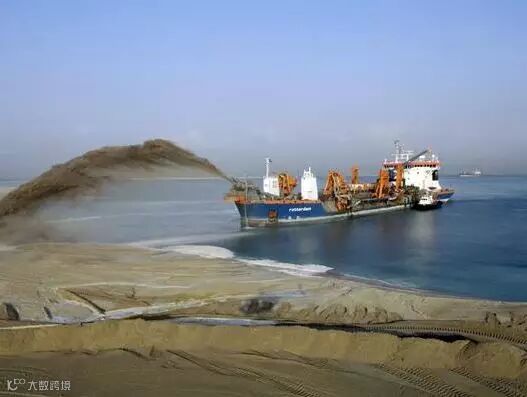

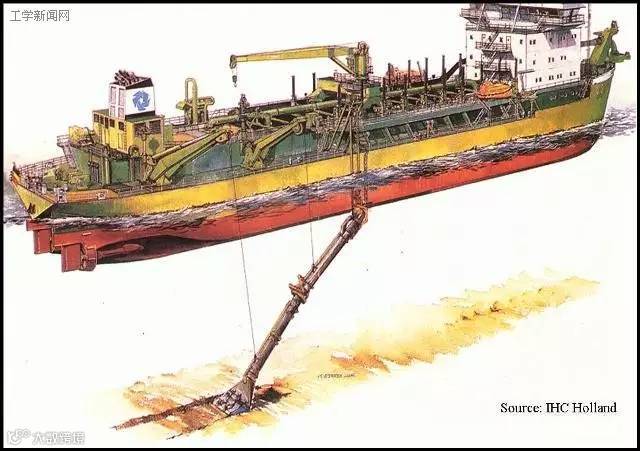

Dredger

挖泥挖沟船

Dredger

挖泥挖沟船

吹沙船

5

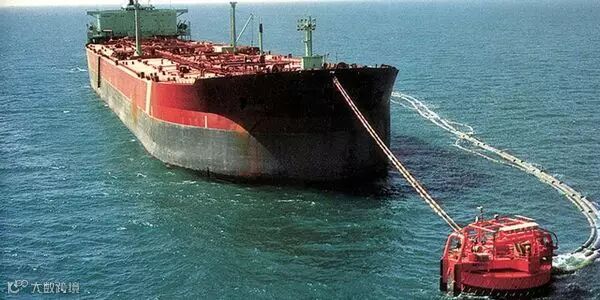

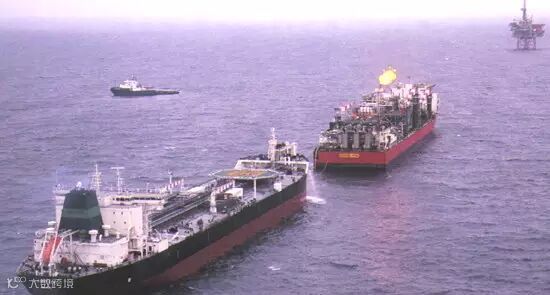

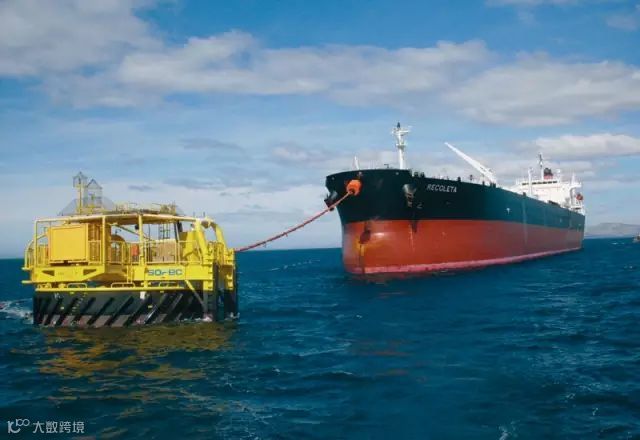

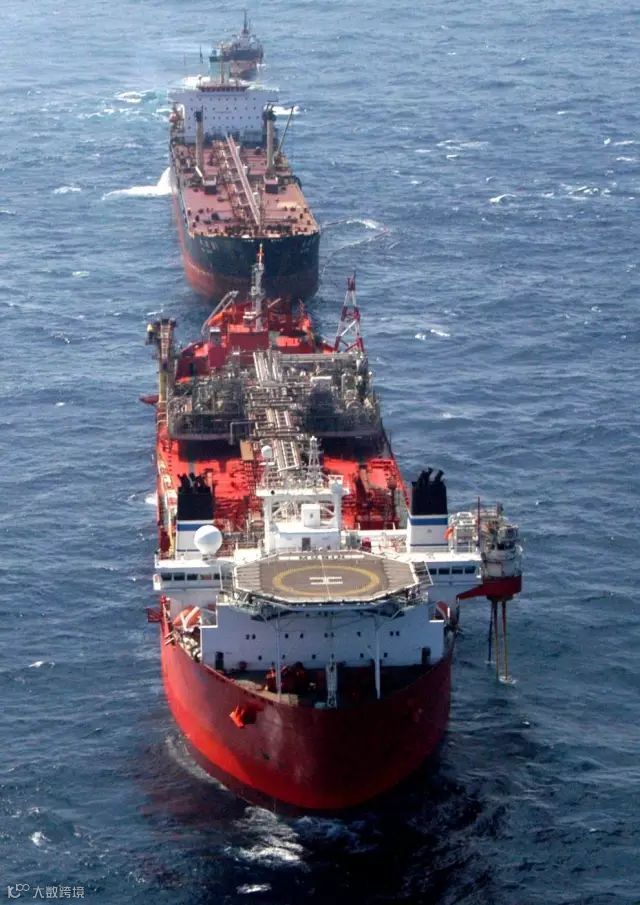

储卸运装备

将处理过的原油运出去的装备

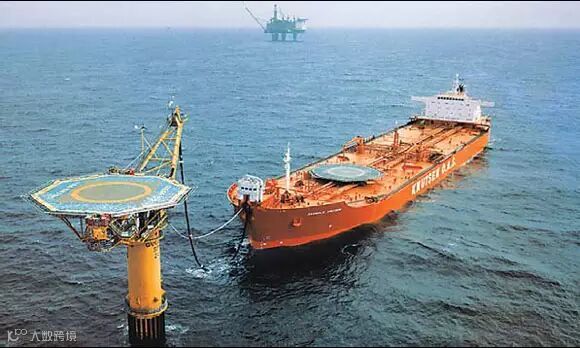

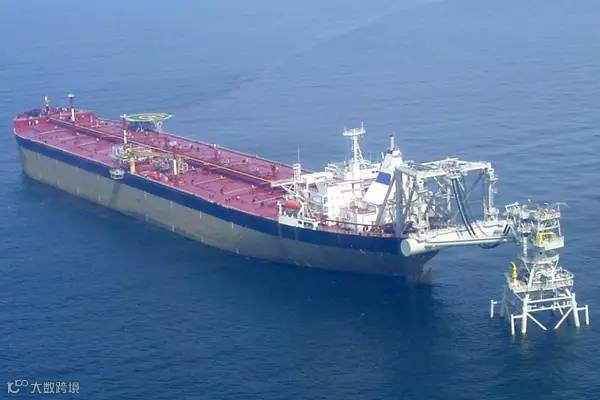

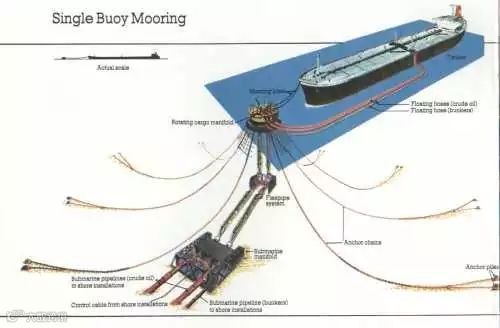

采油平台处理过的原油，可以通过海底管道运出，也可以先储存起来，通过穿梳油轮或油轮运走，这些装备主要有单点系泊、FSO和穿梳油轮。

6

油田生产维护

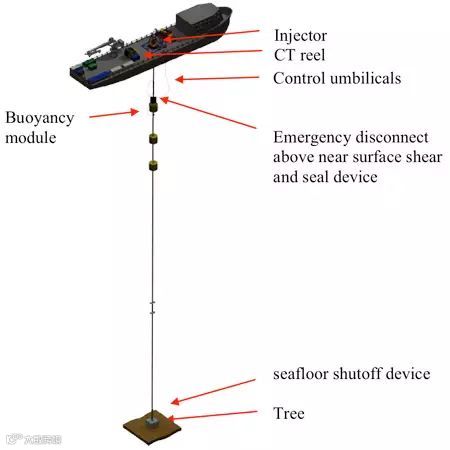

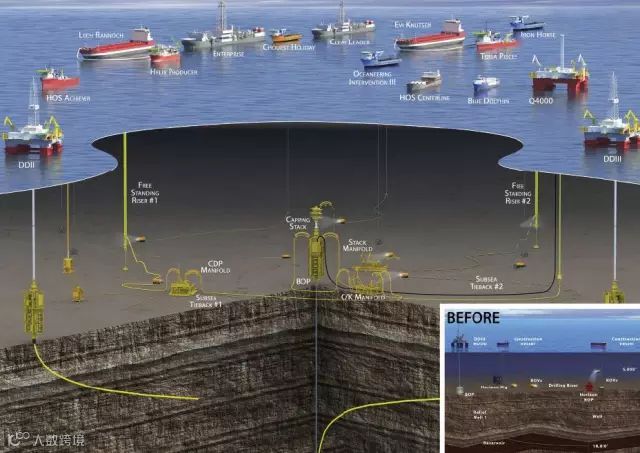

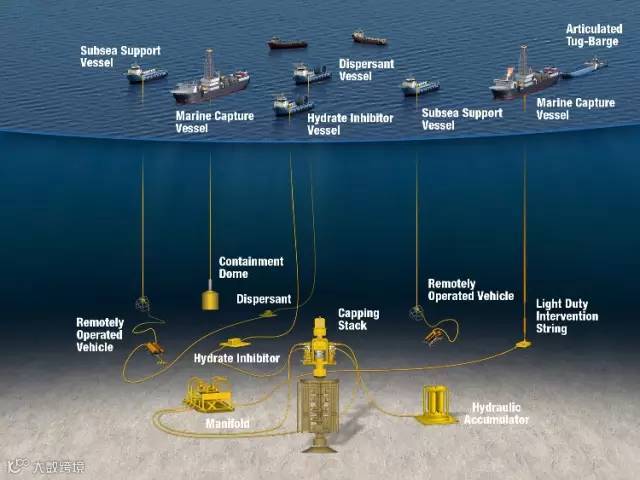

各类修井装备及应急处理装备

油田生产过程中，常会发生油井堵塞、设备老化等问题，特别是水下设备、井口的维修，需要用到特殊的修井船或修井平台。

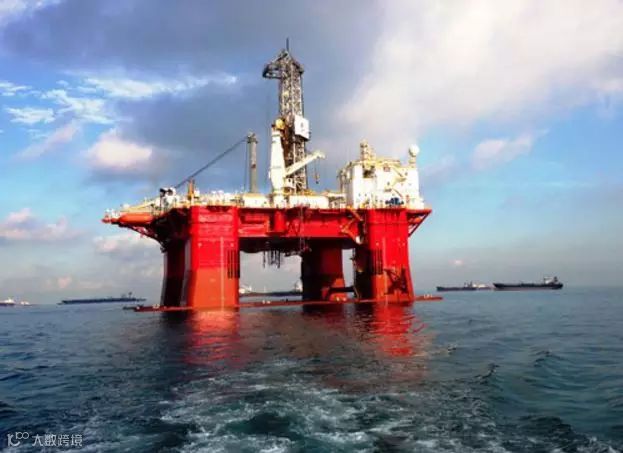

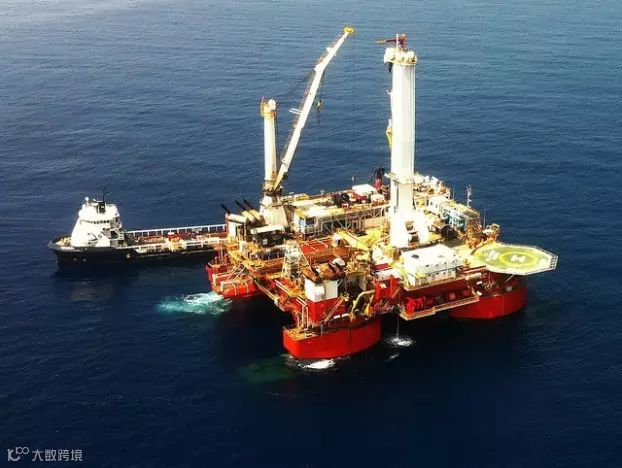

Q4000半潜式修井平台

在墨西哥湾作业

Q5000半潜式修井平台

中集BT公司做详细设计，Jurong船厂建造

BT-4000半潜式修井平台

中集BT公司自主设计，大船海工建造

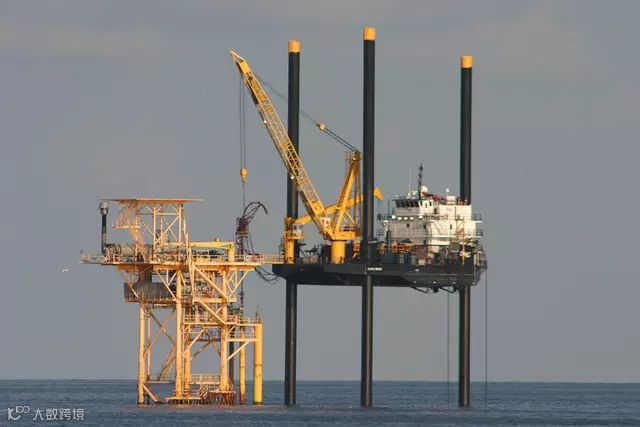

Liftboat

自升式多功能维修支持平台

Liftboat

自升式多功能维修支持平台

武汉船机

为东方华晨、天津德赛等建造多座Liftboat

墨西哥湾深水地平线漏油事故后，在墨西哥湾作业的国际石油公司和主要油服公司联合组建了BEEORE组织，应对重大事故

5

辅助支持类装备

适用于油田开发全生命周期

无论是钻井平台还是大型工程装备，均需要配套的供应船、抛锚作业船、拖轮服务；平台安装、检修改造时，需要各种为作业人员提供居住服务装备；水下作业时还需用到水下机器人；出现事故时，需要应急救助装备。

1

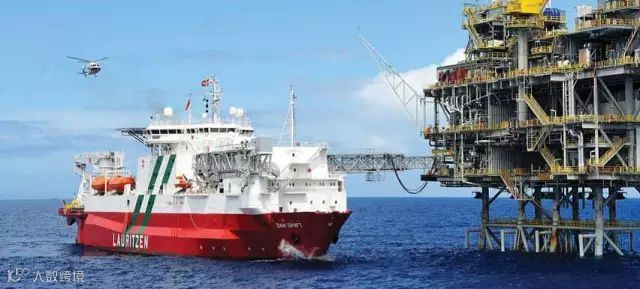

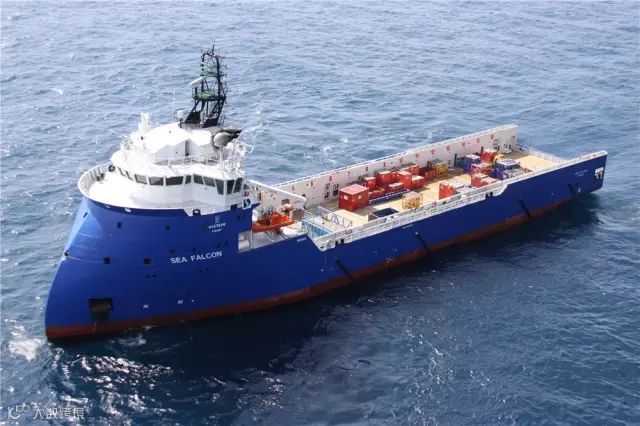

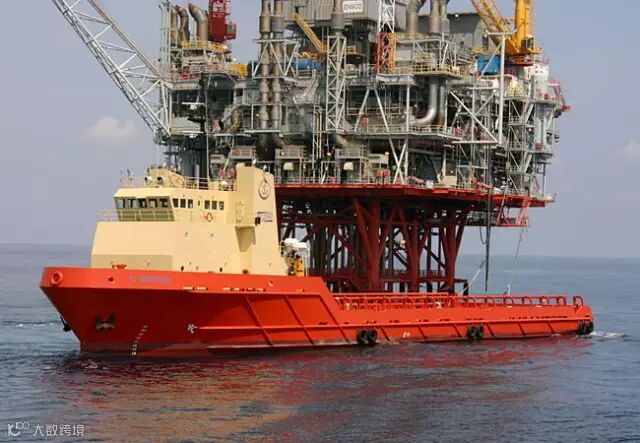

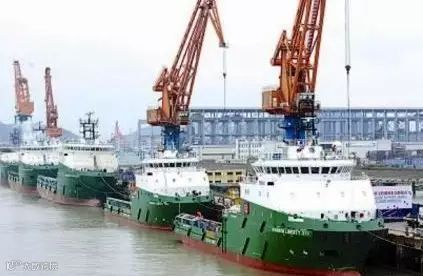

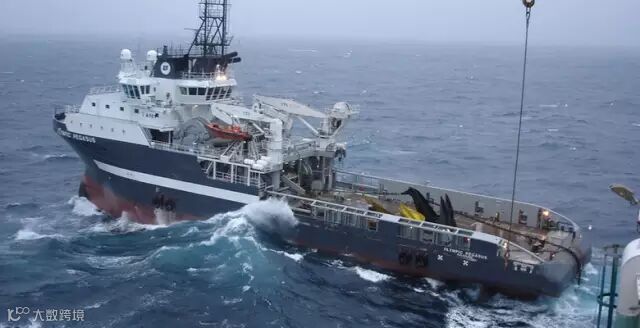

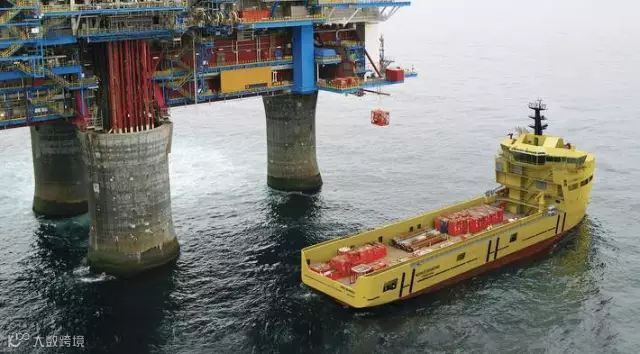

PSV平台供应船

中国PSV建造

已占全球60%以上市场份额

太平洋造船PSV建造

全球最大的PSV造船商

2

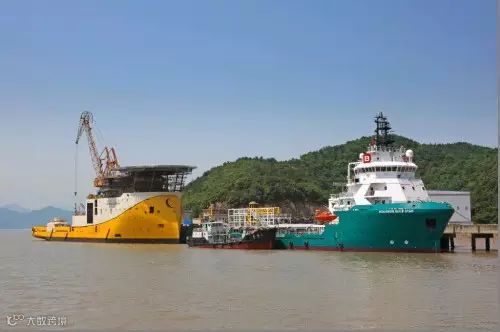

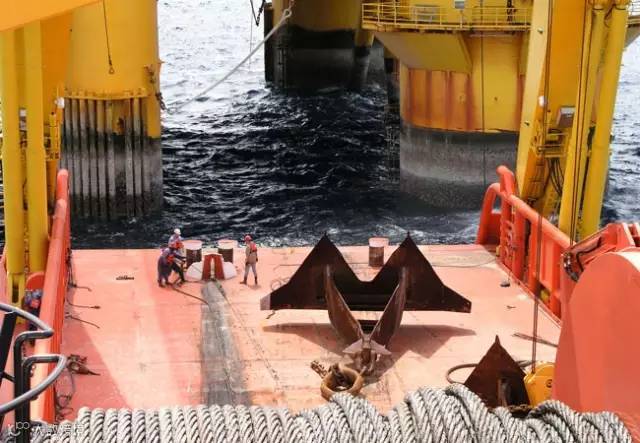

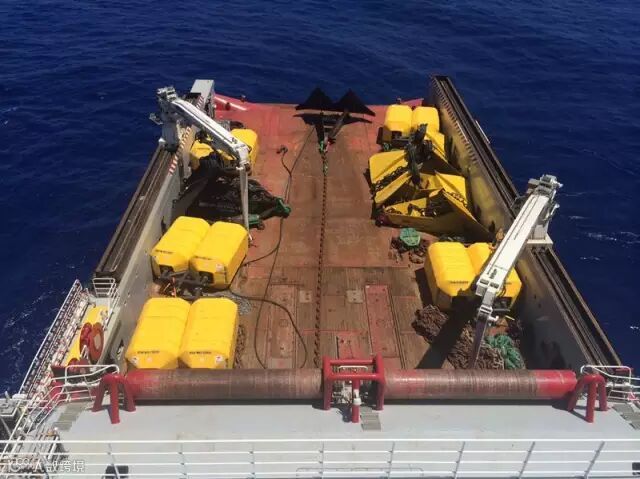

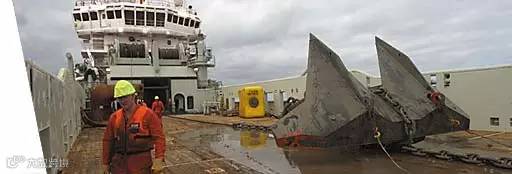

锚作拖轮AHTS

太平洋造船AHTS

为法国波邦公司建造

3

其它特种船

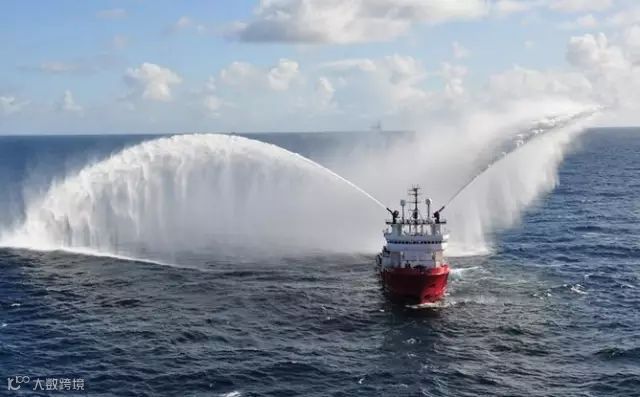

ERRV

应急救援船

ERRV

应急救援船

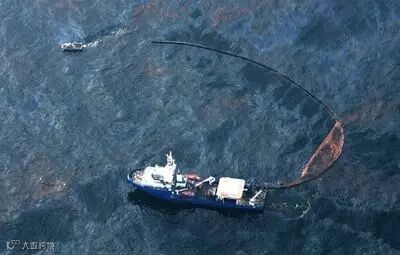

溢油回收船

半潜运输船

运输各种海洋平台、大型模块等

4

生活支持装备

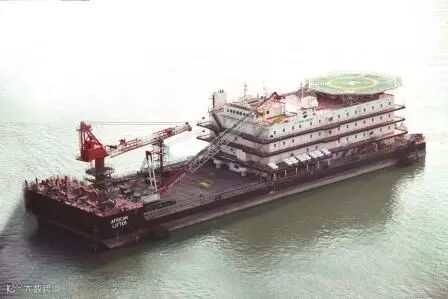

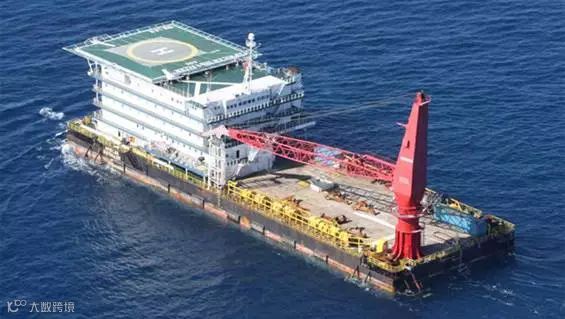

生活驳船

适合海况较好的浅水海域作业

生活驳船

中集来福士交付两座在西非作业

生活支持船

可在海况较好的深水海域作业

自升式生活平台

可在海况较恶劣的浅水海域作业

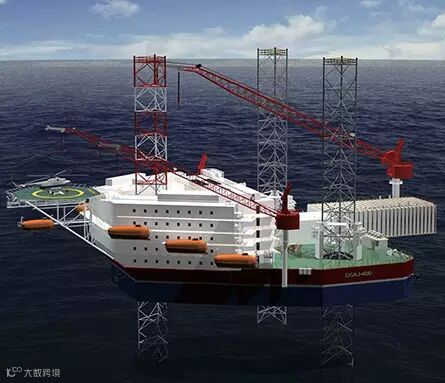

自升式生活平台

大船海工在建造4座

半潜式生活平台

适合所有深水海域作业

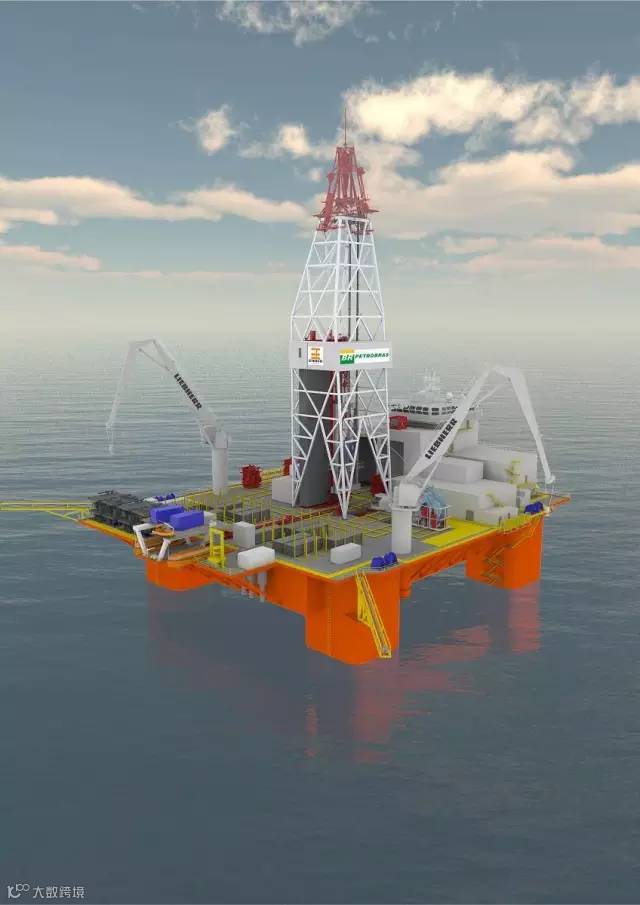

CR600半潜式生活平台

中集来福士自主设计建造

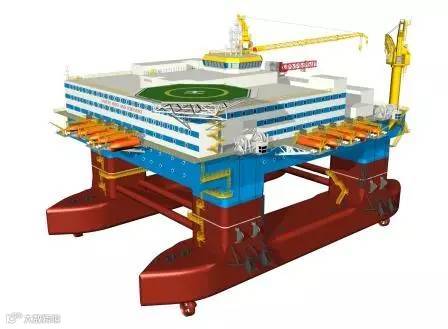

半潜式生活平台

中远船务建造

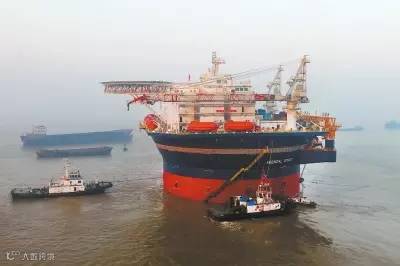

圆筒型生活平台

中远船务建造

5

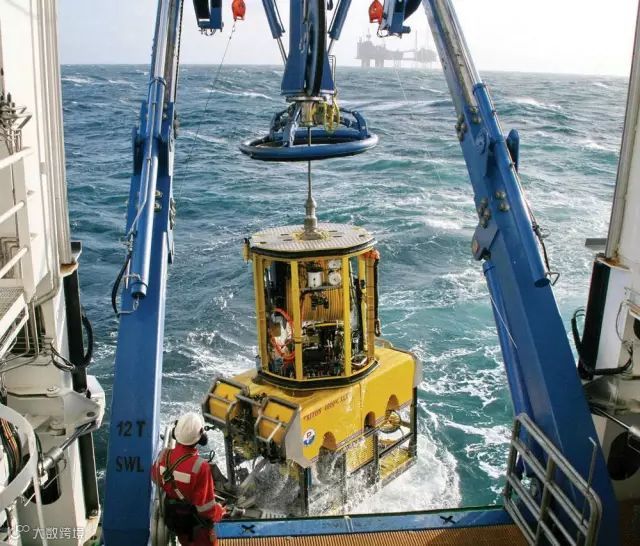

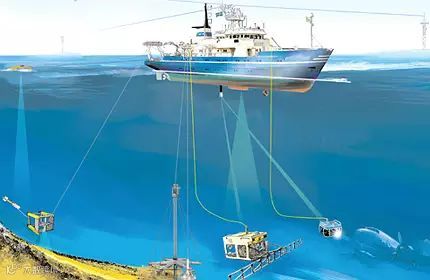

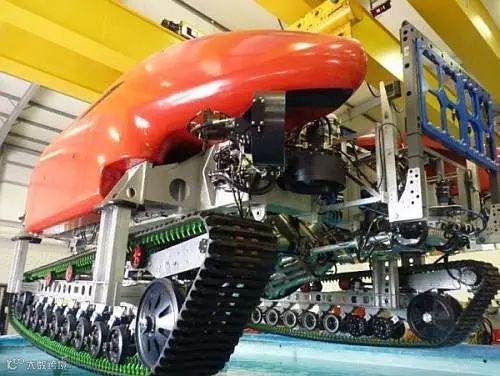

水下机器人

6

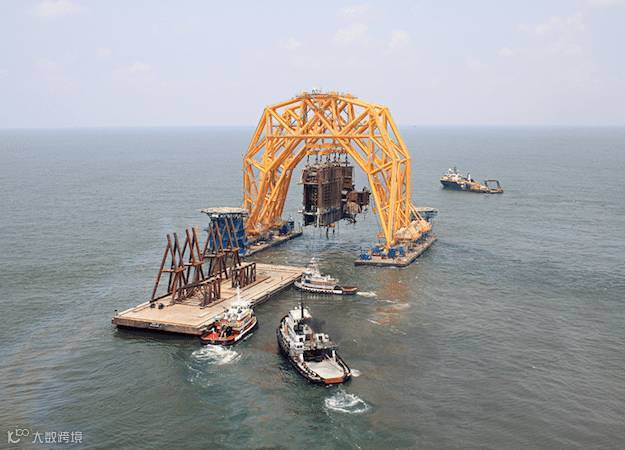

废弃油田的拆除

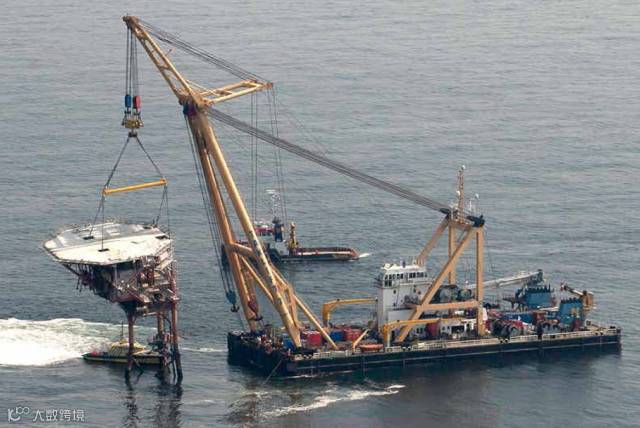

主要装备是大型起重平台

当油田枯竭废弃后，为保护海洋环境，必须将主要的开发设备拆除掉，所需主要装备为大型的起重平台。

来源船舶海工圈
